Ingersoll-Rand 7802RA Manuale utente

Product Information

Save These Instructions

04580452

Edition 4

November 2005

Air Drill

7802A, 7802RA,

7803A and 7803RA

Product Information

Especificaciones del producto

Spécifications du produit

Specifiche prodotto

Technische Produktdaten

Productspecificaties

Produktspecifikationer

Produktspesifikasjoner

Tuote-erittely

Especificações do Produto

Προδιαγραφές προϊόντος

Specifikacije izdelka

Špecifikácie produktu

Specifikace výrobku

Toote spetsifikatsioon

A termék jellemzői

Gaminio techniniai duomenys

Ierices specifikacijas

Dane techniczne narzędzia

Rozmiar

Технические характеристики

изделия

产品信息

製品仕様

제품 상세

204580452_ed4

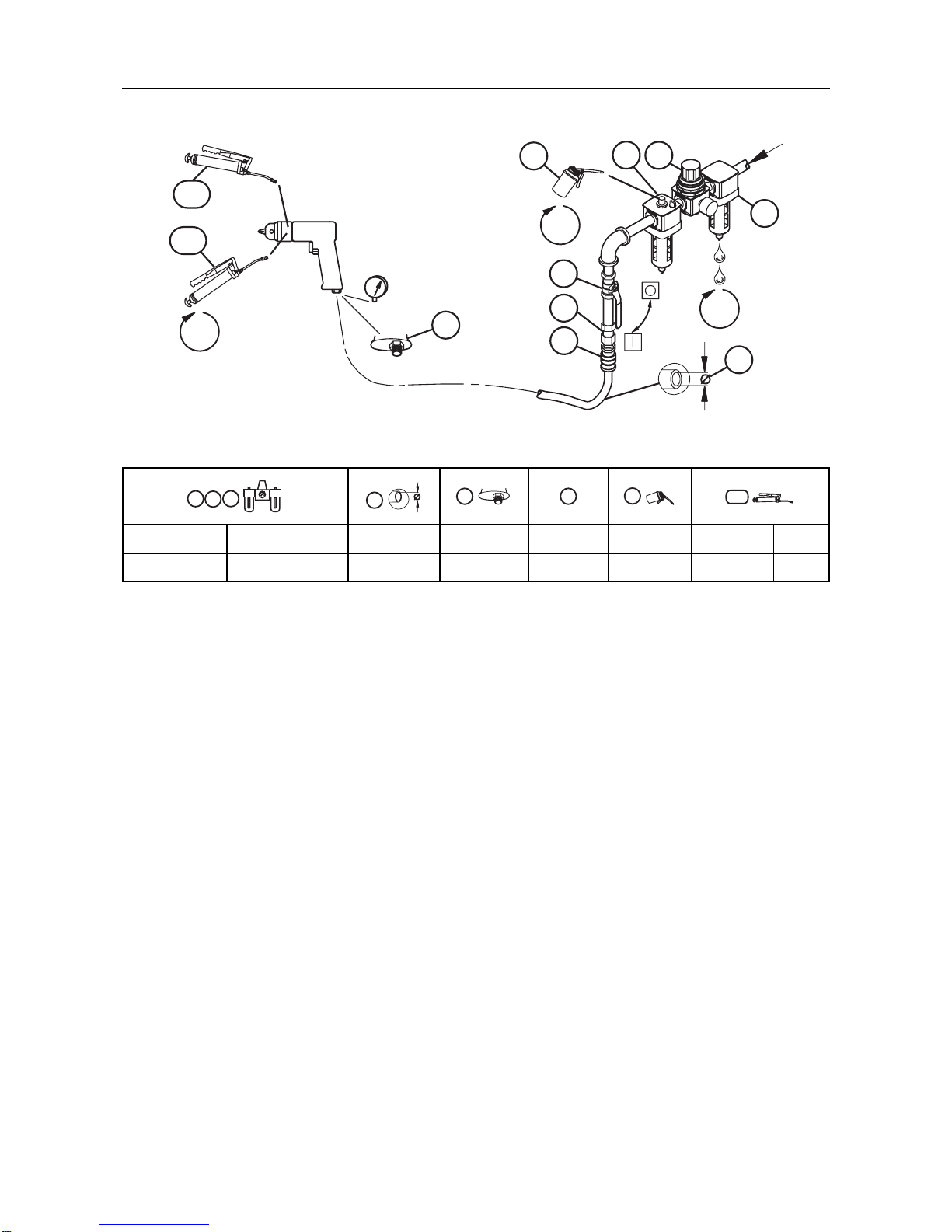

(Dwg. 16573180)

I-R # - NPT I-R # - BS inch (mm) NPT I-R # I-R # I-R # cm3

C241-810 C28241-810-B 3/8 (10) 1/4 MSCF32 10 67 2

48h

24h

PMAX

24h

256 7 910

04580452_ed4 EN-1

Product Safety Information

Intended Use:

These Drills are designed for drilling, valve guide reaming and cylinder honing operations in the

automotive industry.

For additional information refer to Air Drill Product Safety Information Manual Form 04580353.

Manuals can be downloaded from www.irtools.com.

Product Specifications

Installation and Lubrication

Size air supply line to ensure tool's maximum operating pressure (PMAX) at tool inlet. Drain condensate from

valve(s) at low point(s) of piping, air filter and compressor tank daily. Install a properly sized Safety Air Fuse

upstream of hose and use an anti-whip device across any hose coupling without internal shut-off, to prevent

hose whipping if a hose fails or coupling disconnects. See drawing 16573180 and table on page 2.

Maintenance frequency is shown in circular arrow and defined as h=hours, d=days, and m=months. Items

identified as:

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled, degreased and parts

be separated by material so that they can be recycled.

The original language of this manual is English.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll-Rand Office or Distributor.

Model(s) Handle

Type

Free

Speed Chuck

Capacity Sound Level dB (A)

(ISO15744)

Vibration

Level

(ISO8662)

rpm inches (mm) Pressure (Lp)

“KpA”=3dB(A) Power (Lw)

“KwA”=3dB(A) m/s²

7802A Pistol 2000 3/8" (10) 83.0 94.0 0.2

7803A Pistol 500 1/2" (13) 83.0 94.0 0.3

7802RA Pistol 2000 3/8” (10) 83.0 94.0 0.4

7803RA Pistol 500 1/2” (13) 83.0 94.0 0.3

1. Air filter 6. Thread size

2. Regulator 7. Coupling

3. Lubricator 8. Safety Air Fuse

4. Emergency shut-off valve 9. Oil

5. Hose diameter 10. Grease - through fitting

ES-1 04580452_ed4

Información de seguridad sobre el producto

Uso indicado:

Estos taladros neumáticos están diseñados para taladrar, escariar y rectificar orificios.

Para más información, consulte el formulario 04580353 del Manual de información de seguridad del

producto.

Los manuales pueden descargarse en www.irtools.com.

Especificaciones

Instalación y lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX) en la

entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de la tubería, filtro de

aire y depósito del compresor de forma diaria. Instale una contracorriente de manguera de fusil de aire de

seguridad de tamaño adecuado y utilice un dispositivo antilatigazos en cualquier acoplamiento de manguera

sin apagador interno para evitar que las mangueras den latigazos en caso de que una manguera falle o de

que el acoplamiento se desconecte. Consulte la dibujo 16573180 y la tabla en la página 2.

La frecuencia de mantenimiento se muestra en forma de flecha circular y se define como h=horas, d=días y

m=meses. Los elementos se identifican como:

Piezas y mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengrasarla y separar

las piezas de acuerdo con el material del que están fabricadas para reciclarlas.

El idioma original de este manual es el inglés.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un Centro de

Servicio Autorizado.

Toda comunicación se deberá dirigir a la oficina o al distribuidor Ingersoll-Rand más próximo.

Modelo Tipo de

palanca

Velocidad

libre Capacidad de

pinza Nivel sonoro dB (A)

(ISO15744)

Nivel de

vibración

(ISO8662)

rpm Pulgadas (mm) Presión (Lp)

“KpA”=3dB(A) Potencia (Lw)

“KwA”=3dB(A) m/s²

7802A Pistola 2000 3/8" (10) 83 94 0.2

7803A Pistola 500 1/2" (13) 83 94 0.3

7802RA Pistola 2000 3/8” (10) 83 94 0.4

7803RA Pistola 500 1/2” (13) 83 94 0.3

1. Filtro de aire 6. Tamaño de la rosca

2. Regulador 7. Acoplamiento

3. Lubricador 8. Fusil de aire de seguridad

4. Válvula de corte de emergencia 9. Aceite

5. Diámetro de la manguera 10. Grasa - por el engrasador

04580452_ed4 FR-1

Informations de sécurité du produit

Utilisation prévue:

Ces perceuses pneumatiques sont conçues pour les opérations de perçage, d'alésage et de découpe

circulaire.

Pour des informations complémentaires, utilisez le formulaire 04580353 pour obtenir le manuel

d'information de sécurité du produit Perceuse pneumatique.

Les manuels peuvent être téléchargés à l'adresse www.irtools.com.

Spécifications du produit

Installation et lubrification

Dimensionnez l'alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau de l'entrée

d'air de l'outil. Drainez quotidiennement le condensat des vannes situées aux points bas de la tuyauterie, du

filtre à air et du réservoir du compresseur. Installez un raccordement à air de sûreté dont la taille est adaptée

au tuyau et placez-le en amont de celui-ci, puis utilisez un dispositif anti-débattement sur tous les raccords

pour tuyaux sans fermeture interne, afin d'empêcher les tuyaux de fouetter si l'un d'entre eux se décroche ou

si le raccord se détache. Reportez-vous à l'illustration 16573180 et au tableau de la page 2.

Les intervalles d'entretien sont indiqués à l'aide d'une flèche circulaire et définis à l'aide de lettres (h = heures,

d = jours et m =mois). Eléments identifiés en tant que :

Pièces détachées et maintenance

A la fin de sa durée de vie, il est recommandé de démonter l'outil, de dégraisser les pièces et de les séparer

en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Ce manuel a été initialement rédigé en anglais.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de services autorisé.

Adressez toutes vos communications au Bureau Ingersoll-Rand ou distributeur le plus proche.

Modèle Type de

poignée

Vitesse

libre Capacité de la

pince Niveau acoustique dB (A)

(ISO15744)

Niveau de

vibration

(ISO8662)

t/m Pounces (mm) Pression (Lp)

“KpA”=3dB(A) Puissance (Lw)

“KwA”=3dB(A) m/s²

7802A Pistolet 2000 3/8" (10) 83 94 0.2

7803A Pistolet 500 1/2" (13) 83 94 0.3

7802RA Pistolet 2000 3/8” (10) 83 94 0.4

7803RA Pistolet 500 1/2” (13) 83 94 0.3

1. Filtre à air 6. Taille du filetage

2. Régulateur 7. Raccord

3. Lubrificateur 8. Raccordement à air de sûreté

4. Vanne d'arrêt d'urgence 9. Huile

5. Diamètre du tuyau 10. Graisse - pour le raccordement

IT-1 04580452_ed4

Informazioni sulla sicurezza del prodotto

Destinazione d'uso:

I trapani pneumatici sono adatti per operazioni di foratura, levigatura, e forature con seghe.

Per ulteriori informazioni, consultare il modulo 04580353 del Manuale informazioni sulla sicurezza

prodotto relativo ai trapani pneumatici.

I manuali possono essere scaricati da internet al sito www.irtools.com.

Specifiche prodotto

Installazione e lubrificazione

La linea di alimentazione dell'aria deve essere dimensionata in maniera tale da assicurare all'utensile la

massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la condensa dalla valvola o

dalle valvole sulla parte bassa della tubatura, dal filtro dell'aria e dal serbatoio del compressore. Installare un

fusibile di sicurezza di dimensioni adatte a monte del tubo flessibile e utilizzare un dispositivo antivibrazioni su

tutti i manicotti senza arresto interno per evitare i colpi di frusta dei flessibili, se questi si guastano o se si

staccano gli accoppiamenti. Vedere il disegno 16573180 e la tabella a pagina 2.

La frequenza delle operazioni di manutenzione è indicata da una freccia circolare ed è espressa in h=ore,

d=giorni e m=mesi. Componenti :

Ricambi e manutenzione

Quando l'attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i componenti

secondo i materiali in modo da poterli riciclare.

La lingua originale di questo manuale è l'inglese.

Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro di Assistenza

Autorizzato.

Indirizzare tutte le comunicazioni al più vicino concessionario od ufficio Ingersoll-Rand.

Modello Tipo di

maniglia

Velocità

a vuoto

Capacità

del

portapunta

Livello acustico dB (A)

(ISO15744)

Vibrazioni

Livello

(ISO8662)

giri/min Pollici (mm) Pressione (Lp)

“KpA”=3dB(A) Potenza (Lw)

“KwA”=3dB(A) m/s²

7802A Impugnatura 2000 3/8" (10) 83 94 0.2

7803A Impugnatura 500 1/2" (13) 83 94 0.3

7802RA Impugnatura 2000 3/8” (10) 83 94 0.4

7803RA Impugnatura 500 1/2” (13) 83 94 0.3

1. Filtro aria 6. Dimensione della filettatura

2. Regolatore 7. Accoppiamento

3. Lubrificatore 8. Fusibile di sicurezza

4. Valvola di arresto di emergenza 9. Olio

5. Diametro tubo flessibile 10. Ingrassaggio - attraverso il raccordo

04580452_ed4 DE-1

Hinweise zur Produktsicherheit

Vorgesehene Verwendung:

Diese Druckluft-Bohrmaschinen wurden zum Bohren, Honen, Ausbohren und Lochsägen entwickelt.

Für zusätzliche Informationen siehe das Formblatt 04580353 im Handbuch,

Produktsicherheitsinformationen Druckluft-Bohrmaschinen.

Handbücher können von www.irtools.com heruntergeladen werden.

Technische Daten

Montage und Schmierung

Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen Betriebsdrucks (PMAX)

bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen, Luftfilter und Kompressortank täglich

ablassen. Eine Sicherheits-Druckluftsicherung gegen die Strömungsrichtung im Schlauch und eine Anti-

Schlagvorrichtung an jeder Verbindung ohne interne Sperre installieren, um ein Peitschen des Schlauchs zu

verhindern, wenn ein Schlauch fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 16573180 und

Tabelle auf Seite 2.

Die Wartungsfrequenz ist in dem kreisförmigen Pfeil als h=Stunden, d=Tage und m=Monate angegeben. Teile:

Teile und Wartung

Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach Materialarten getrennt

der Wiederverwertung zuzuführen.

Die Originalsprache dieses Handbuchs ist Englisch.

Die Werkzeug-Reparatur und -Wartung darf nur von einem autorisierten Wartungszentrum durchgeführt

werden.

Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll-Rand Niederlassung oder den autorisierten

Fachhandel.

Modell Griffart

Nenndr-

ehzahl Kapazität

Spannfutter Schallpegel dB (A)

(ISO15744)

Schwingungs

intensität

(ISO8662)

U/min Zoll (mm) Druck (Lp)

“KpA”=3dB(A) Stromzufuhr (Lw)

“KwA”=3dB(A) m/s²

7802A Pistole 2000 3/8" (10) 83 94 0.2

7803A Pistole 500 1/2" (13) 83 94 0.3

7802RA Pistole 2000 3/8” (10) 83 94 0.4

7803RA Pistole 500 1/2” (13) 83 94 0.3

1. Luftfilter 6. Gewindegröße

2. Regler 7. Verbindung

3. Schmierbüchse 8. Sicherheits-Druckluftsicherung

4. Notabsperrventil 9. Ölen

5. Schlauchdurchmesser 10. Fetten - über Anschlussstück

NL-1 04580452_ed4

Productveiligheidsinformatie

Bedoeld gebruik:

Deze pneumatische boormachines zijn bedoeld voor boren, honen, naboren en gaten zagen.

Raadpleeg formulier 04580353 in de productveiligheidshandleiding van de pneumatische

boormachines voor aanvullende informatie.

Handleidingen kunnen worden gedownload vanaf www.irtools.com.

Produktspesifikasjoner

Installatie en smering

Om de maximale bedrijfsdruk ( Pmax) bij de luchtinlaat van het toestel te garanderen, moet de

luchttoevoerleiding hierop geselecteerd zijn. Tap dagelijks condensaat af van kleppen bij lage punten van het

leidingwerk, de luchtfilter en de compressortank. Monteer een beveiliging met de juiste afmeting

bovenstrooms van de slang en gebruik een antislingerinrichting op elke slangkoppeling zonder interne

afsluiter om te voorkomen dat de slang gaat slingeren als een slang valt of een koppeling losraakt. Zie

tekening 16573180 en tabel op pagina 2.

Frequentie voor onderhoud staat aangegeven in ronde pijl en is gedefinieerd als h=uren, d=dagen en

m=maanden. Aangegeven onderdelen:

Onderdelen en onderhoud

Wanneer de levensduur van het gereedschap verstreken is, wordt u aangeraden het gereedschap te

demonteren en ontvetten, en de delen gescheiden naar materialen op te bergen zodat zij gerecycled kunnen

worden.

De oorspronkelijke taal van deze handleiding is Engels.

Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend servicecentrum worden

uitgevoerd.

Richt al uw communicatie tot het dichtsbijzijnde Ingersoll-Rand Kantoor ofWederkoper..

Model Hendel-

type

Onbelast

toerental Capaciteit

spankop Geluidsniveau dB (A)

(ISO15744)Trillingsniveau

(ISO8662)

tpm Inch (mm) Druk (Lp)

“KpA”=3dB(A) Vermogen (Lw)

“KwA”=3dB(A) m/s²

7802A Pistool 2000 3/8" (10) 83 94 0.2

7803A Pistool 500 1/2" (13) 83 94 0.3

7802RA Pistool 2000 3/8” (10) 83 94 0.4

7803RA Pistool 500 1/2” (13) 83 94 0.3

1. Luchtfilter 6. Soort van schroefdraad

2. Regelaar 7. Koppeling

3. Smeerinrichting 8. Beveiliging

4. Noodafsluitklep 9. Olie

5. Slangdiameter 10. Smeervet - door smeernippel

04580452_ed4 DA-1

Produktsikkerhedsinformation

Anvendelsesområder:

Trykluftsborene er udformet til boring, honing, fræsning og hulsavning.

For yderligere oplysninger henvises der til formular 04580353 i vejledningen med

produktsikkerhedsinformation til trykluftsborene.

Vejledningerne kan hentes ned fra www.irtools.com.

Specifikationer

Installation og smøring

Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk (PMAX) ved

værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes, luftfilterets og kompressortankens

lavpunkt(er). Montér en sikkerhedstryksikring i korrekt størrelse i opadgående slange og brug en anti-

piskeanordning tværs over enhver slangekobling uden intern aflukning for at forhindre at slangen pisker, hvis

en slange svigter eller kobling adskilles. Se tegning 16573180 og tabel på side 2.

Vedligeholdelsesfrekvensen vises i en cirkulær pil og defineres som t=timer, d=dage og m=måneder.

Elementerne er identificeret som:

Reservedele og vedligeholdelse

Efter værktøjets levetid anbefales det at demontere og affedte værktøjet, og opdele de adskilte komponenter

ud fra materialetypen, så de kan genbruges.

Denne vejlednings originalsprog er engelsk.

Reparationsarbejde og vedligeholdelse må kun udføres af et autoriseret servicecenter.

Al korrespondance bedes stilet til Ingersoll-Rands nærmeste kontor eller distributør.

Model Håndtags-

type

Fri

hastighed Borepatron

kapacitet Lydniveau dB (A)

(ISO15744)

Vibrations

niveau

(ISO8662)

o/min. Tommer (mm) Tryk (Lp)

“KpA”=3dB(A) Effekt (Lw)

“KwA”=3dB(A) m/s²

7802A Pistol 2000 3/8" (10) 83 94 0.2

7803A Pistol 500 1/2" (13) 83 94 0.3

7802RA Pistol 2000 3/8” (10) 83 94 0.4

7803RA Pistol 500 1/2” (13) 83 94 0.3

1. Luftfilter 6. Gevindstørrelse

2. Regulator 7. Kobling

3. Smøreapparat 8. Sikkerhedstryksikring

4. Nødafspærringsventil 9. Olie

5. Slangediameter 10. Fedt - gennem monteringen

SV-1 04580452_ed4

Produktsäkerhetsinformation

Avsedd användning:

Dessa luftdrivna borrmaskiner är utformade för borrning, honing, brotschning och hålsågning.

För mer information, se Luftdrivna borrmaskiners produktsäkerhetsinformation Form 04580353.

Handböcker kan laddas ner från www.irtools.com.

Produktspecifikationer

Installation och smörjning

Dimensionera luftledningen för att säkerställa maximalt driftstryck (PMAX) vid verktygets ingångsanslutning.

Dränera dagligen kondens från ventiler placerade vid ledningens lägsta punkter, luftfilter och kompressortank.

Installera en säkerhetsventil av lämplig storlek uppström från slangen och använd en anti-ryckenhet över alla

slangkopplingar som saknar intern avstängning, för att motverka att slangen rycker till och en slang går

sönder eller koppling lossar. Se illustrationen 16573180 och tabellen på sidan 2.

Underhållsfrekvensen visas i cirkelpilar och definieras som h=timmar, d=dagar och m=månader. Posterna

definieras som:

Delar och underhåll

Då verktyget är utslitet, rekommenderar vi att det tas isär och avfettas, samt att de olika delarna sorteras för

återvinning.

Det ursprungliga språket för den här handboken är engelska.

Reparation och underhåll av verktygen får endast utföras av ett auktoriserat servicecenter.

Alla förfrågningar bör ske till närmaste Ingersoll-Rand kontor eller distributör.

Modell Typ av

handtag

Fri

hastighet Chuck-

kapacitet Ljudstyrkenivå dB (A)

(ISO15744) Vibrationsnivå

(ISO8662)

varv/min. Tum (mm) Tryck (Lp)

“KpA”=3dB(A) Effekt (Lw)

“KwA”=3dB(A) m/s²

7802A Pistol 2000 3/8" (10) 83 94 0.2

7803A Pistol 500 1/2" (13) 83 94 0.3

7802RA Pistol 2000 3/8” (10) 83 94 0.4

7803RA Pistol 500 1/2” (13) 83 94 0.3

1. Luftfilter 6. Gängdimension

2. Regulator 7. Koppling

3. Smörjare 8. Säkerhetsventil

4. Nödstoppsventil 9. Olja

5. Slangdiameter 10. Fett - via anslutning

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Ingersoll-Rand Trapano

Ingersoll-Rand

Ingersoll-Rand 7802 Manuale utente

Ingersoll-Rand

Ingersoll-Rand QS Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand YT28 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 7LK1A1 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 5RL Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand IR17JV Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand 551SMA-EU Manuale utente

Ingersoll-Rand

Ingersoll-Rand VON DUPRIN 33 Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 5 series Manuale utente

Ingersoll-Rand

Ingersoll-Rand PowerForce PF500 Manuale utente

Ingersoll-Rand

Ingersoll-Rand ARO 7 Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 30 Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand QP1S Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 6L Series Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand 7L Series Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand QP Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand SUPER PAR-A-MATIC 8268-A Series Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand P33 Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand Skinsulate 6A-EU Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 7801 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 7LN3A44 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 728JA1 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 2200 Series Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand Jackhamer JH40 Guida all'installazione

Manuali Trapano popolari di altre marche

Makita

Makita BDF456 Manuale utente

Black & Decker

Black & Decker LDX220 Manuale utente

Hitachi

Hitachi DH 40MA Manuale utente

Challenge

Challenge JO Manuale tecnico di riferimento

Makita

Makita LXFD01 Manuale utente

Festool

Festool T18+3 Manuale utente

Milwaukee

Milwaukee M12 FPDX-202X Manuale utente

EINHELL

EINHELL TE-RH 32 E Manuale utente

Makita

Makita DHP484 Manuale utente

Makita

Makita FD05 Manuale utente

Bosch

Bosch PSB 530 RA Manuale utente

Maximum

Maximum 054-1359-4 Manuale utente

Makita

Makita HP332D Manuale utente

Raider

Raider RDP-HD31H Manuale utente

Bort

Bort BPM-1400x2 Manuale utente

Black & Decker

Black & Decker 7266 Manuale utente

KENT USA

KENT USA TRD1230 Manuale utente

Bosch

Bosch GSB 19-2 RE Manuale utente
