Ingersoll-Rand 7811G Manuale utente

04579629

Edition 4

January 2014

Save These Instructions

Product Information

EN Product Information

Especicaciones del producto

Spécications du produit

Air Drill

Model 7811G and EC112

2 04579629_ed4

48h

PMAX

24h

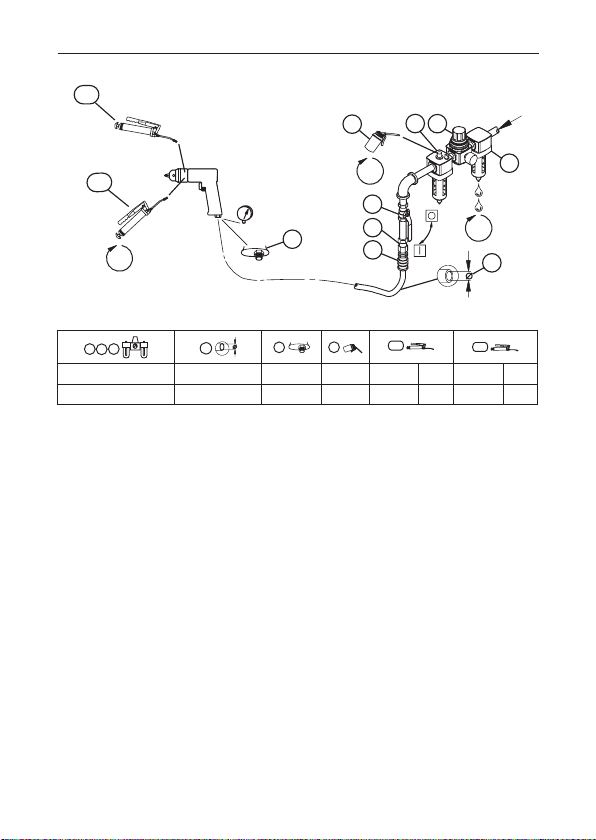

(Dwg. 16606576)

IR # - NPT inch (mm) NPT IR # IR # cm3IR # cm3

C38121-600-VS 3/8 (10) 1/4 10 28 3 28 3

04579629_ed4 EN-1

Product Safety Information

Intended Use:

These Air Drills are designed for drilling, honing, reaming and hole sawing.

For additional information refer to Product Safety Information Manual Form 04580353.

Manuals can be downloaded from iredge.com.

Product Specications

Model Chuck Size Free Speed Rated Power Tool Weight Overall Length

in mm rpm hp kW lbs Kg in mm

7811G 3/8 10 1700 0.5 0.38 2.7 1.22 7.4 188

EC112 1/2 13 500 0.5 0.38 3.67 1.67 7.9 200

Model

Average Air

Consumption

Air Consumption

@ Load

Sound Level dB(A)

(ISO15744) Vibration (m/s²)

(ISO28927)

cfm l/min cfm l/min † Pressure (Lp) ‡ Power (Lw)

7811G 4 113 29 825 87.1 98.1 <2.5

EC112 4 113 27 765 86.2 97.2 <2.5

† KpA = 3dB measurement uncertainty

‡ KwA = 3dB measurement uncertainty

Installation and Lubrication

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain

condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a

properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose

coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling

disconnects. See drawing 16606576 and table on page 2. Maintenance frequency is shown in a

circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:

1. Air lter 7. Coupling

2. Regulator 8. Safety Air Fuse

3. Lubricator 9. Oil

4. Emergency shut-o valve 10. Grease - during assembly

5. Hose diameter 11. Grease - through tting

6. Thread size

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled,

degreased and parts be separated by material so that they can be recycled.

Original instructions are in English. Other languages are a translation of the original instructions.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

ES-1 04579629_ed4

Información de Seguridad Sobre el Producto

Uso Indicado:

Estos taladros neumáticos están diseñados para taladrar, escariar y recticar oricios.

Para obtener más información, consulte el formulario 04580353 del manual de

información de seguridad del producto.

Los manuales pueden descargarse en iredge.com.

Especicaciones del Producto

Modelo

Tamaño de

Portaherramientas

Velocidad de

Giro Libre

Potencia

Nominal

Peso de la

Herramienta

Longitud

General

in mm rpm hp kW lbs Kg in mm

7811G 3/8 10 1700 0.5 0.38 2.7 1.22 7.4 188

EC112 1/2 13 500 0.5 0.38 3.67 1.67 7.9 200

Modelo

Consumo

Medio de Aire

Consumo Medio

Según Carga

Nivel Sonoro dB(A)

(ISO15744) Vibración (m/s²)

(ISO28927)

cfm l/min cfm l/min † Presión (Lp) ‡ Potencia (Lw)

7811G 4 113 29 825 87.1 98.1 <2.5

EC112 4 113 27 765 86.2 97.2 <2.5

† KpA = 3dB de error

‡ KwA = 3dB de error

Instalación y Lubricación

Dimensione la línea de aire para asegurar la máxima presión de funcionamiento (PMAX) en la

entrada de aire de la herramienta. Vacíe el condensado de las válvulas en los puntos bajos de la

tubería, ltro de aire y depósito del compresor diariamente. Instale una válvula de seguridad en la

manguera de alimentación de tamaño adecuado junto con un dispositivo antilatigazos, en caso

de usar enchufes rápidos sin corte de aire incorporado, para prevenir golpes de la manguera si

ésta falla o se desconecta el enchufe o acoplamiento rápido. Consulte la ilustración 16606576 en

la página 2. La frecuencia de mantenimiento se muestra dentro de una echa circular y se dene

como h = horas, d = días y m = meses de uso real. Los elementos se identican como:

1. Filtro de aire 7. Acoplamiento

2. Regulador 8. Fusil de aire de seguridad

3. Lubricador 9. Aceite

4. Válvula de corte de emergencia 10. Grasa - durante el montaje

5. Diámetro de la manguera 11. Grasa - por el engrasador

6. Tamaño de la rosca

Piezas y Mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengrasarla

y separar las piezas de acuerdo con el material del que están fabricadas para reciclarlas.

Las instrucciones originales están en inglés. Las demás versiones son una traducción de las

instrucciones originales.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un

Centro de Servicio Autorizado.

Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

04579629_ed4 FR-1

Informations de Sécurité du Produit

Utilisation Prévue:

Ces perceuses pneumatiques sont conçues pour les opérations de perçage, d’alésage et de

découpe circulaire.

Pour en savoir plus, consultez le manuel 04580353 relatif aux informations de sécurité du

produit.

Les manuels peuvent être téléchargés à l’adresse iredge.com.

Spécications du Produit

Modèle

Taille de la

Pince Régime à Vide Puissance

Nominale

Poids de

L’outil Longueur Totale

in mm rpm hp kW lbs Kg in mm

7811G 3/8 10 1700 0.5 0.38 2.7 1.22 7.4 188

EC112 1/2 13 500 0.5 0.38 3.67 1.67 7.9 200

Modèle

Consommation

Moyenne en Air

Consommation

D’air Avec une

Charge

Niveau Acoustique dB(A)

(ISO15744) Vibration (m/s²)

(ISO28927)

cfm l/min cfm l/min † Pression (Lp) ‡ Puissance (Lw)

7811G 4 113 29 825 87.1 98.1 <2.5

EC112 4 113 27 765 86.2 97.2 <2.5

† KpA = incertitude de mesure de 3dB

‡ KwA = incertitude de mesure de 3dB

Installation et Lubrication

Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau

de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points

bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à

air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez

un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an

d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.

Reportez-vous à l’illustration 16606576 et au tableau de la page 2. La fréquence des opérations

d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois

de fonctionnement. Eléments identiés en tant que:

1. Filtre à air 7. Raccord

2. Régulateur 8. Raccordement à air de sûreté

3. Lubricateur 9. Huile

4. Vanne d’arrêt d’urgence 10. Graisse - pour l’assemblage

5. Diamètre du tuyau 11. Graisse - pour le raccordement

6. Taille du letage

Pièces Détachées et Maintenance

A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de

les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions

d’origine.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de

services autorisé.

Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.
