Air Die Grinder

301B, 307B, 302B, and 308B

2 48483689_ed4

48h

24h

PMAX

(Dwg. 16573164)

I-R # - NPT I-R # - BS inch (mm) NPT I-R # I-R # I-R # cm3

C38341-810 C383D1-810 3/8 (10) 1/4 MSCF32 10 67 2

48483689_ed4 EN-1

Product Safety Information

Intended Use:

These die grinders are designed for grinding, porting, polishing, de-burring and breaking sharp

edges.

For additional information, refer to Product Safety Information Manual Form 04580288.

Manuals can be downloaded from ingersollrand.com

Product Specications

Model(s)

Free

Speed Collet Size Sound Level dB(A)

(ISO15744)

Sound Level dB(A)

(ANSI S5.1-1971)

Vibration (m/s²)

(ISO28927)

rpm mm † Pressure

(Lp)

‡ Power

(Lw)

† Pressure

(Lp)

‡ Power

(ISO3744) Level *K

301B 21000 1/4" (6 mm) --- --- 91.8 104.8 5.9 1.0

307B 28000 1/4" (6 mm) 83.0 94.0 --- --- 4.5 1.1

302B 20000 1/4" (6 mm) 90.0 101.0 --- --- 5.5 1.5

308B 25000 1/4" (6 mm) 92.0 103.0 --- --- 3.7 1.2

† KpA = 3dB measurement uncertainty

‡ KwA = 3dB measurement uncertainty

*K = Vibration measurement uncertainty

WARNING

Sound and vibration values were measured in compliance with internationally recognized

test standards. The exposure to the user in a specic tool application may vary from these

results. Therefore, on site measurements should be used to determine the hazard level in

that specic application.

Installation and Lubrication

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain

condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a

properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose

coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling discon-

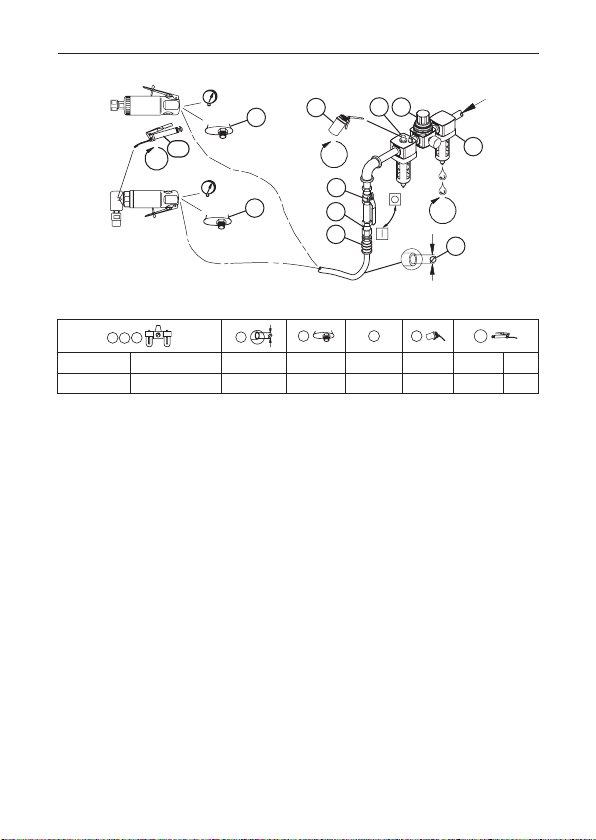

nects. See drawing 16573164 and table on page 2. Maintenance frequency is shown in a circular

arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:

1. Air lter 6. Thread size

2. Regulator 7. Coupling

3. Lubricator 8. Safety Air Fuse

4. Emergency shut-o valve 9. Oil

5. Hose diameter 10. Grease

EN-2 48483689_ed4

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled,

degreased and parts be separated by material so that they can be recycled.

Original instructions are in English. Other languages are a translation of the original instructions.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand oce or distributor.

48483689_ed4 ES-1

Información de Seguridad sobre el Producto

Uso Indicado:

Estas amoladoras de matrices están diseñadas para amolar, perforar, pulir, desbarbar y romper

aristas vivas.

Para más información, consulte el Manual de información de seguridad de producto

04580288 Aprietatuercas neumático de percusión.

Los manuales pueden descargarse en ingersollrand.com

Especicaciones del Producto

Modelo(s)

Libre

Veloci-

dad Tamaño-

placa

Circular

Nivel Sonoro dB(A)

(ISO15744)

Nivel Sonoro dB(A)

(ANSI S5.1-1971)

Vibración

(ISO28927)

m/s2

rpm † Presión

(Lp)

‡ Potencia

(Lw)

† Presión

(Lp)

‡ Potencia

(ISO3744) Nivel *K

301B 21000 1/4" (6 mm) --- --- 91.8 104.8 5.9 1.0

307B 28000 1/4" (6 mm) 83.0 94.0 --- --- 4.5 1.1

302B 20000 1/4" (6 mm) 90.0 101.0 --- --- 5.5 1.5

308B 25000 1/4" (6 mm) 92.0 103.0 --- --- 3.7 1.2

† KpA = 3dB de error * K = de error (Vibración)

‡ KwA = 3dB de error

ADVERTENCIA

Los valores de ruido y vibración se han medido de acuerdo con los estándares para prue-

bas reconocidos internacionalmente. Es posible que la exposición del usuario en una apli-

cación especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in

situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.

Instalación y Lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)

en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de

la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de

manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatiga-

zos en cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras

den latigazos en caso de que una manguera falle o de que el acoplamiento se desconecte.

Consulte la dibujo 16573164 y la tabla en la página 2. La frecuencia de mantenimiento se

muestra dentro de una echa circular y se dene como h = horas, d = días y m = meses de uso

real. Los elementos se identican como:

1. Filtro de aire 6. Tamaño de la rosca

2. Regulador 7. Acoplamiento

3. Lubricador 8. Fusil de aire de seguridad

4. Válvula de corte de emergencia 9. Aceite

5. Diámetro de la manguera 10. Grasa

ES-2 48483689_ed4

Piezas y Mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengras-

arla y separar las piezas de acuerdo con el material del que están fabricadas para reciclarlas.

Las instrucciones originales están en inglés. Las demás versiones son una traducción de las

instrucciones originales.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un

Centro de Servicio Autorizado.

Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

48483689_ed4 FR-1

Informations de Sécurité du Produit

Utilisation Prévue:

Ces meuleuses légères sont conçues pour le meulage général, le meulage des petits orices, le

polissage, l’ébavurage et le chanfreinage.

Pour des informations complémentaires, reportezvous au manuel 04580288 d’information

de sécurité du produit Clé pneumatique à chocs.

Les manuels peuvent être téléchargés à l’adresse ingersollrand.com

Spécications du Produit

Modèle(s)

Libre

Vitesse Taille de la

Douille

Niveau Acoustique

dB(A) (ISO15744)

Niveau Acoustique

dB(A) (ANSI S5.1-1971)

Vibration m/s2

(ISO28927)

t/m † Pression

(Lp)

‡ Puissance

(Lw)

† Pression

(Lp)

‡ Puissance

(ISO3744)

Niv-

eau *K

301B 21000 1/4" (6 mm) --- --- 91.8 104.8 5.9 1.0

307B 28000 1/4" (6 mm) 83.0 94.0 --- --- 4.5 1.1

302B 20000 1/4" (6 mm) 90.0 101.0 --- --- 5.5 1.5

308B 25000 1/4" (6 mm) 92.0 103.0 --- --- 3.7 1.2

† KpA = incertitude de mesure de 3dB * K = incertitude de mesure (Vibration)

‡ KwA = incertitude de mesure de 3dB

AVERTISSEMENT

Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests

reconnues au niveau international. L’exposition de l’utilisateur lors d’une application

d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures

sur site an de déterminer le niveau de risque de cette application spécique.

Installation et Lubrication

Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau

de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points

bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à

air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez

un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an

d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.

Reportez-vous à l’illustration 16573164 et au tableau de la page 2. La fréquence des opérations

d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois

de fonctionnement. Eléments identiés en tant que:

1. Filtre à air 6. Taille du letage

2. Régulateur 7. Raccord

3. Lubricateur 8. Raccordement à air de sûreté

4. Vanne d’arrêt d’urgence 9. Huile

5. Diamètre du tuyau 10. Graisse

FR-2 48483689_ed4

Pièces Détachées et Maintenance

A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de

les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions

d’origine.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de

services autorisé.

Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

48483689_ed4 IT-1

Informazioni sulla Sicurezza del Prodotto

Destinazione D’uso:

Queste fresatrici per stampi servono per eseguire lavori di molatura, lavorazione fori, lucidatura,

sbavatura e smussatura dei bordi taglienti.

Per ulteriori informazioni, vedasi Pistola pneumatica a mazza battente Manuale delle

Informazioni sulla sicurezza del prodotto 04580288.

I manuali possono essere scaricati da internet al sito ingersollrand.com

Speciche Prodotto

Modello/i

Libero

Velocità Dimensione

Dell’anello

di Chiusura

Livello Acustico dB(A)

(ISO15744)

Livello Acustico dB(A)

(ANSI S5.1-1971)

Vibrazioni

(ISO28927)

m/s2

giri/min † Pressione

(Lp)

‡ Potenza

(Lw)

† Pressione

(Lp)

‡ Potenza

(ISO3744) Livello *K

301B 21000 1/4" (6 mm) --- --- 91.8 104.8 5.9 1.0

307B 28000 1/4" (6 mm) 83.0 94.0 --- --- 4.5 1.1

302B 20000 1/4" (6 mm) 90.0 101.0 --- --- 5.5 1.5

308B 25000 1/4" (6 mm) 92.0 103.0 --- --- 3.7 1.2

† KpA = incertezza misurazione 3dB * K = incertezza misurazione (Vibrazioni)

‡ KwA = incertezza misurazione 3dB

AVVERTIMENTO

I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test

riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno

specico strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario

utilizzare le misurazioni in loco per determinare il livello di pericolo della specica

applicazione.

Installazione e Lubricazione

La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare

all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la

condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal

serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del

tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno

per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.

Vedere il disegno 16573164 e la tabella a pagina 2. La frequenza di manutenzione viene

illustrata da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.

1. Filtro aria 6. Dimensione della lettatura

2. Regolatore 7. Accoppiamento

3. Lubricatore 8. Fusibile di sicurezza

4. Valvola di arresto di emergenza 9. Olio

5. Diametro tubo essibile 10. Ingrassaggio

IT-2 48483689_ed4

Ricambi e Manutenzione

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i

componenti secondo i materiali in modo da poterli riciclare.

Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions

d’origine.

Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro

di Assistenza Autorizzato.

Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Ingersoll-Rand Macinacaffè

Ingersoll-Rand

Ingersoll-Rand TA-EU Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 308 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 88V Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand ARO 7978 Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 302-EU Manuale utente

Ingersoll-Rand

Ingersoll-Rand 77A25F107 Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand 61H-EU Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand TX180RH63 Manuale utente

Ingersoll-Rand

Ingersoll-Rand HA Manuale utente

Ingersoll-Rand

Ingersoll-Rand PowerForce PF450 Manuale utente

Ingersoll-Rand

Ingersoll-Rand GS25 Manuale utente

Ingersoll-Rand

Ingersoll-Rand LA422-EU Manuale utente

Ingersoll-Rand

Ingersoll-Rand 77A Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 344MAX Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand VT22 Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 99H-EU Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand AC4A Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand AC4A Series Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand 422G Manuale utente

Ingersoll-Rand

Ingersoll-Rand 301 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 88H-EU Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 99-V-EU Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand CD Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand G2S180RH63 Manuale utente

Manuali Macinacaffè popolari di altre marche

Parkside

Parkside PWS 230 C3 Manuale utente

SUHNER ABRASIVE

SUHNER ABRASIVE ASC 9 Manuale tecnico

PTA

PTA P1322 Manuale utente

Crown

Crown CT13313 Manuale utente

Parkside

Parkside 280250 Manuale utente

Climax

Climax VM2150 Series Manuale utente

Jet

Jet JPSG-618M1 Manuale di servizio

Makita

Makita GA4030 Manuale utente

DeWalt

DeWalt DWEN202 Manuale utente

Grizzly

Grizzly G2790 Manuale utente

Fein

Fein MSf843-1a Manuale utente

Bosch

Bosch GWS 14,4 V PROFESSIONAL Manuale utente

RAMSET

RAMSET CBAGR18 Manuale utente

Bosch

Bosch 8-115 Z Manuale utente

STEELE PRODUCTS

STEELE PRODUCTS SP-PB008 Manuale utente

MW TOOLS

MW TOOLS ME15W Manuale utente

Caravaggi

Caravaggi SP 20 Istruzioni operative

SUHNER ABRASIVE

SUHNER ABRASIVE UWK 10-R125 Manuale tecnico
