Ingersoll-Rand 216B Manuale utente

46806618

Edition 1

November 2009

Save These Instructions

Product Information

EN Product Information

Especicaciones del producto

Spécications du produit

Προδιαγραφές προϊόντος

Especicações do Produto

Tuote-erittely

Produktspesikasjoner

Produktspecikationer

Productspecicaties

Technische Produktdaten

Speciche prodotto

Технические характеристики изделия

Dane techniczne narzędzia Rozmiar

Ierices specikacijas

Gaminio techniniai duomenys

A termék jellemzői

Toote spetsikatsioon

Specikace výrobku

Špecikácie produktu

Specikacije izdelka

Informaţii privind produsul

IИнформация за продукта

Air Impact Wrench

Model 216B

제품 상세

製品仕様

产品信息

2 46806618_ed1

48h

PMAX

24h

48h

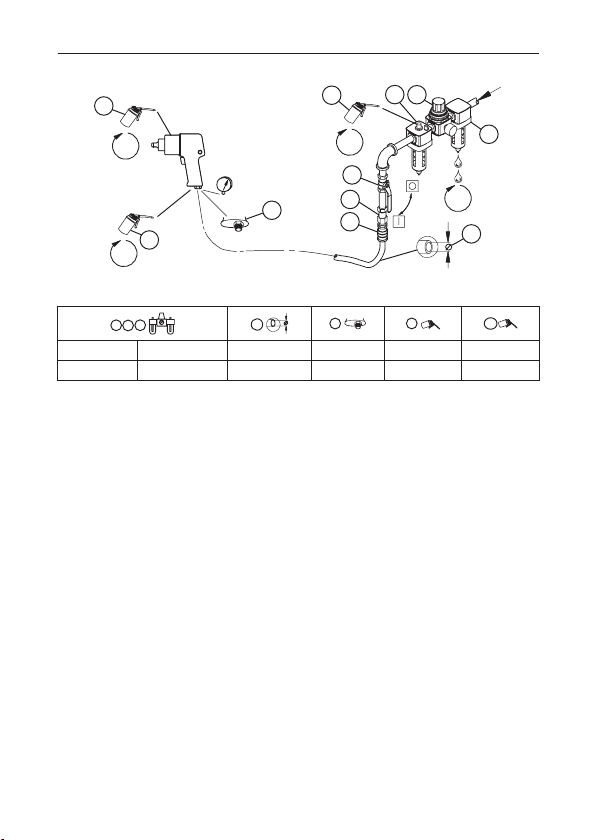

(Dwg. 46807442)

IR # - NPT IR # - BS inch (mm) NPT IR #

C38231-800 C382C1-800 3/8 (10) 1/4 10 20W-20

46806618_ed1 EN-1

Product Safety Information

Intended Use:

This Air Impact Wrench is designed to remove and install threaded fasteners.

For additional information refer to Air Impact Wrenches Product Safety Information

Manual Form 04580916.

Manuals can be downloaded from www.ingersollrandproducts.com.

Power Management System

For models that include a power management system, the system allows operator reduction of

maximum output power.

To adjust the power, rotate the Power Regulator to the desired level indicator. The power level

indicators are for reference and DO NOT indicate a specic power. The power output can be

further reduced in forward or reverse by using the variable throttle.

Product Specications

Model Type of Handle Drive Impacts per Min. Recommended Torque Range

inch ft-lbs (Nm)

216B Palm 3/8”sq. 1600 15-160 (20-217)

Model

Impacting Sound Level dB (A)

(ISO15744)

Free speed Sound Level dB (A)

(ISO15744)

Vibration

(ISO28927)

m/s²

† Pressure (Lp) ‡ Power (Lw) † Pressure (Lp) ‡ Power (Lw) Level * K

216B 90.0 101.0 94.8 105.8 5.2 1.0

† KpA = 3dB measurement uncertanity

‡ KwA = 3dB measurement uncertanity

* K = Vibration measurement uncertanity

Installation and Lubrication

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain

condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a

properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose

coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling

disconnects. See drawing 46807442 and table on page 2. Maintenance frequency is shown in

circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:

1. Air lter 6. Thread size

2. Regulator 7. Coupling

3. Lubricator 8. Safety Air Fuse

4. Emergency shut-o valve 9. Oil

5. Hose diameter 10. Oil

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled,

degreased and parts be separated by material so that they can be recycled.

The original language of this manual is English.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

ES-1 46806618_ed1

Información de Seguridad Sobre el Producto

Uso Indicado:

Esta llave de percusión neumática está diseñadas para extraer e instalar elementos de

fijación roscados.

Para más información, consulte el Manual de información de seguridad de

producto 04580916 Aprietatuercas neumático de percusión.

Los manuales pueden descargarse en www.ingersollrandproducts.com.

Gestión de la Potencia de Impacto

Para los modelos que incluyen un sistema de gestión de potencia, el sistema permite al operador

reducir la potencia de salida máxima.

Para ajustar la potencia, gire el regulador de potencia al indicador de nivel deseado.

Los indicadores de nivel de potencia sirven de referencia y NO indican una potencia exacta. La

potencia disponible se puede reducir aún más en la dirección de atornillado o aflojado con el

mando variable.

Especicaciones del Producto

Modelo Tipo de

Empuñadura

Tracción Impactos Por

Minuto

Intervalo de Par Recomendadoe

inch ft-lbs (Nm)

216B Palma 3/8” sq. 1600 15-160 (20-217)

Modelo

Impacto Nivel Sonoro dB (A)

(ISO15744)

Velocidad Libre Nivel Sonoro dB (A)

(ISO15744)

Vibración

(ISO28927)

m/s²

† Presión (Lp) ‡ Potencia (Lw) † Presión (Lp) ‡ Potencia (Lw) Nivel * K

216B 90.0 101.0 94.8 105.8 5.2 1.0

† KpA = 3dB de error

‡ KwA = 3dB de error

* K = de error (Vibración)

Instalación y Lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)

en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de

la tubería, filtro de aire y depósito del compresor de forma diaria. Instale una contracorriente de

manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatigazos

en cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras den

latigazos en caso de que una manguera falle o de que el acoplamiento se desconecte. Consulte la

dibujo 46807442 y la tabla en la página 2. La frecuencia de mantenimiento se muestra dentro de

una flecha circular y se define como h = horas, d = días y m = meses de uso real.

1. Filtro de aire 6. Tamaño de la rosca

2. Regulador 7. Acoplamiento

3. Lubricador 8. Fusil de aire de seguridad

4. Válvula de corte de emergencia 9. Aceite

5. Diámetro de la manguera 10. Aceite

46806618_ed1 ES-2

Piezas y Mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta,

desengrasarla y separar las piezas de acuerdo con el material del que están fabricadas para

reciclarlas.

El idioma original de este manual es el inglés.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un

Centro de Servicio Autorizado.

Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

FR-1 46806618_ed1

Informations de Sécurité du Produit

Utilisation Prévue:

Ces clés à chocs pneumatiques sont conçues pour démonter et installer vis et écrous.

Pour des informations complémentaires, utilisez le formulaire 04580916 pour obtenir le

manuel d’information de sécurité du produit Clé pneumatique à chocs.

Les manuels peuvent être téléchargés à l’adresse www.ingersollrandproducts.com.

Régulation de la Puissance de Percussion

Les modèles équipés d’un régulateur de puissance permettent de réduire la puissance de sortie

maximale.

Pour régler la puissance, tournez le Régulateur de puissance jusqu’à l’indicateur du niveau

recherché. Les niveaux de puissance ne sont qu’indicatifs, ils NE donnent PAS de mesure précise.

La puissance de sortie peut être encore réduite, dans un sens ou dans l’autre, grâce à la gâchette

progressive.

Spécications du Produit

Modèle Type de Poignée Conduit Impacts par

Minutes

Gamme de Couples Recommandée

inch ft-lbs (Nm)

216B Bouton 3/8”sq. 1600 15-160 (20-217)

Model

Impact Niveau Acoustique dB (A)

(ISO15744)

Vitesse Libre Niveau Acoustique

dB (A)

(ISO15744)

Vibration

(ISO28927)

m/s²

† Pression (Lp) ‡ Puissance (Lw) † Pression (Lp) ‡ Puissance (Lw) Niveau * K

216B 90.0 101.0 94.8 105.8 5.2 1.0

† KpA = incertitude de mesure de 3dB

‡ KwA = incertitude de mesure de 3dB

* K = incertitude de mesure (Vibration)

Installation et Lubrication

Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau

de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points

bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à

air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez

un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an

d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.

Reportez-vous à l’illustration 46807442 et au tableau de la page 2. La fréquence des opérations

d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois

de fonctionnement. Eléments identiés en tant que:

1. Filtre à air 6. Taille du letage

2. Regulator 7. Raccord

3. Lubricator 8. Raccordement à air de sûreté

5. Vanne d’arrêt d’urgence 9. Huile

5. Diamètre du tuyau 10. Huile

46806618_ed1 FR-2

Pièces Détachées et Maintenance

A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de

les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Ce manuel a été initialement rédigé en anglais.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de

services autorisé.

Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

IT-1 46806618_ed1

Informazioni Sulla Sicurezza del Prodotto

Destinazione D’uso:

Questa chiave pneumatica ad impulsi è adatta ad operazioni di estrazione e installazione

di dispositivi di ssaggio lettati.

Per ulteriori informazioni, consultare il modulo 04580916 del Manuale informazioni sulla

sicurezza prodotto relativo agli avvitatori pneumatici a impulsi.

I manuali possono essere scaricati da internet al sito www.ingersollrandproducts.com.

Sistema di Regolazione della Potenza

Per i modelli dotati di sistema di regolazione della potenza, l’operatore può ridurre la potenza

massima erogata.

Per regolare la potenza, ruotare l’apposito registro no a selezionare il livello di potenza desid-

erato. Gli indicatori del livello di potenza sono da considerare esclusivamente come riferimenti e

NON indicano nessuna potenza specica.

La potenza erogata può essere ulteriormente ridotta in entrambi i sensi di rotazione agendo

sulla farfalla ad apertura variabile.

Speciche Prodotto

Modello Tipo di Impugnatura Azionamento Impulsi

al Minuto

Intervallo Coppie Consigliato

inch ft-lbs (Nm)

216B Palmo 3/8”sq. 1600 15-160 (20-217)

Modello

Impatto Livello Acustico dB (A)

(ISO15744)

Velocità a Vuoto Livello Acustico dB (A)

(ISO15744)

Vibrazioni

(ISO28927)

m/s²

† Pressione (Lp) ‡ Potenza (Lw) † Pressione (Lp) ‡ Potenza (Lw) Livello * K

216B 90.0 101.0 94.8 105.8 5.2 1.0

† KpA = incertezza misurazione 3dB

‡ KwA = incertezza misurazione 3dB

* K = incertezza misurazione (Vibrazioni)

Installazione e Lubricazione

La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare

all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la

condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal

serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del

tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno

per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.

Vedere il disegno 46807442 e la tabella a pagina 2. La frequenza di manutenzione viene il-

lustrata da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.

Componenti:

1. Filtro aria 6. Dimensione della lettatura

2. Regolatore 7. Regolatore

3. Lubricatore 8. Fusibile di sicurezza

4. Valvola di arresto di emergenza 9. Olio

5. Diametro tubo essibile 10. Olio

46806618_ed1 IT-2

Ricambi e Manutenzione

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i

componenti secondo i materiali in modo da poterli riciclare.

La lingua originale di questo manuale è l’inglese.

Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro

di Assistenza Autorizzato.

Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

DE-1 46806618_ed1

Hinweise zur Produktsicherheit

Vorgesehene Verwendung:

Dieser Druckluft-Schlagschrauber wurde zum Entfernen und Installieren von

Gewindebefestigungselementen entwickelt.

Weitere Informationen entnehmen Sie dem Produktsicherheits-Handbuch für den

Druckluft- Schlagbohrer 04580916.

Handbücher können vonwww.ingersollrandproducts.com heruntergeladen werden.

Steuerung der Schlagkraft

Bei Modellen, die Ã¼ber ein System zur Krafteinstellung verfÃ¼gen, kann der Benutzer die

maximale Ausgangskraft reduzieren.

Um die Kraft einzustellen, ist der Krafteinstellregler auf die gewünschte Anzeigestärke zu drehen.

Die Kraftanzeigen dienen nur zur Referenz und zeigen KEIN spezisches Drehmoment an. Die

Kraftabgabe kann weiter in der Vorwärts- oder Rückwärtsrichtung reduziert werden, in dem der

Drücker variabel betätigt wird.

Technische Produktdaten

Modell Grityp Antrieb Schläge pro

Minute

Empfohlener Drehmomentbereich

inch ft-lbs (Nm)

216B Teller 3/8” sq. 1600 15-160 (20-217)

Modell

Schlagen Schallpegel dB (A)

(ISO15744)

Nenndrehzahl Schallpegel dB (A)

(ISO15744)

Schwingungs

(ISO28927)

m/s²

† Druck (Lp) ‡ Stromzufuhr (Lw) † Druck (Lp) ‡ Stromzufuhr (Lw) Spegel * K

216B 90.0 101.0 94.8 105.8 5.2 1.0

† KpA = 3dB Messunsicherheit

‡ KwA = 3dB Messunsicherheit

* K = Messunsicherheit (Schwingungs)

Montage und Schmierung

Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen

Betriebsdrucks (PMAX) bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen,

Luftlter und Kompressortank täglich ablassen. Eine Sicherheits-Druckluftsicherung gegen die

Strömungsrichtung im Schlauch und eine Anti- Schlagvorrichtung an jeder Verbindung ohne

interne Sperre installieren, um ein Peitschen des Schlauchs zu verhindern, wenn ein Schlauch

fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 46807442 und Tabelle auf Seite 2.

Die Wartungshäugkeit mit einem Pfeil eingekreist und ist deniert in h=Stunden, d=Tagen und

m=Monaten der tatsächlichen Verwendung. Teile:

1. Luftlter 6. Gewindegröße

2. Regler 7. Verbindung

3. Schmierbüchse 8. Sicherheits-Druckluftsicherung

4. Notabsperrventil 9. Ölen

5. Schlauchdurchmesser 10. Ölen

Indice

Lingue:

Altri manuali Ingersoll-Rand Avvitatore a impulsi

Ingersoll-Rand

Ingersoll-Rand 244A Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 5980 Series Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand 3940 Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 3940P2Ti Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand 2115P4Ti Manuale utente

Ingersoll-Rand

Ingersoll-Rand 2934 Series Manuale del proprietario

Ingersoll-Rand

Ingersoll-Rand 2136QXPA Manuale utente

Ingersoll-Rand

Ingersoll-Rand 2235TiMAX-2 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 2934 Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 291-S Manuale utente

Ingersoll-Rand

Ingersoll-Rand 2131 Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 2115XP Manuale utente

Ingersoll-Rand

Ingersoll-Rand 2135Qi Manuale utente

Ingersoll-Rand

Ingersoll-Rand 2934P2 Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand LA158 Manuale utente

Ingersoll-Rand

Ingersoll-Rand Aro WG047B-D1 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 285A-AP Manuale utente

Ingersoll-Rand

Ingersoll-Rand 588A1 Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand 2135TI Manuale utente

Ingersoll-Rand

Ingersoll-Rand 2161XP Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 2705P1 Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand 271 Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 2934B2SP Manuale utente

Ingersoll-Rand

Ingersoll-Rand PowerForce PF850 Manuale utente

Manuali Avvitatore a impulsi popolari di altre marche

stayer

stayer IW500D Manuale utente

Makita

Makita DTD152 Manuale utente

Milwaukee

Milwaukee M12 FID Manuale utente

Grizzly

Grizzly H6140 Manuale utente

Makita

Makita BTW450 Manuale utente

Ozito

Ozito LID-3000 Manuale utente

Astro Pneumatic Tool

Astro Pneumatic Tool 1812 Manuale utente

Greenlee

Greenlee HW3 Manuale utente

Sthor

Sthor 57091 Manuale utente

Makita

Makita DTD145 Manuale utente

Hilti

Hilti SIW 2-A12 Manuale utente

Ryobi

Ryobi R18IW3 Manuale utente

Parkside

Parkside PDSSA 20-Li A1 Manuale utente

Flex

Flex FX1471 Manuale utente

SATA

SATA 51075C Manuale tecnico

Cembre

Cembre NR-11P Manuale utente

Makita

Makita BTP131RFE Manuale utente

DeWalt

DeWalt XR Li-ion DCF902 Manuale utente
