Ingersoll-Rand 236 Manuale utente

Product Information

Save These Instructions

Air Impact Wrench

236

80198336

Edition 1

December 2005

Product Information

Especificaciones del producto

Spécifications du produit

Specifiche prodotto

Technische Produktdaten

Productspecificaties

Produktspecifikationer

Produktspesifikasjoner

Tuote-erittely

Especificações do Produto

Προδιαγραφές προϊόντος

Specifikacije izdelka

Špecifikácie produktu

Specifikace výrobku

Toote spetsifikatsioon

A termék jellemzői

Gaminio techniniai duomenys

Ierices specifikacijas

Dane techniczne narzędzia

Rozmiar

Технические характеристики

изделия

产品信息

製品仕様

제품 상세

180198336_ed1

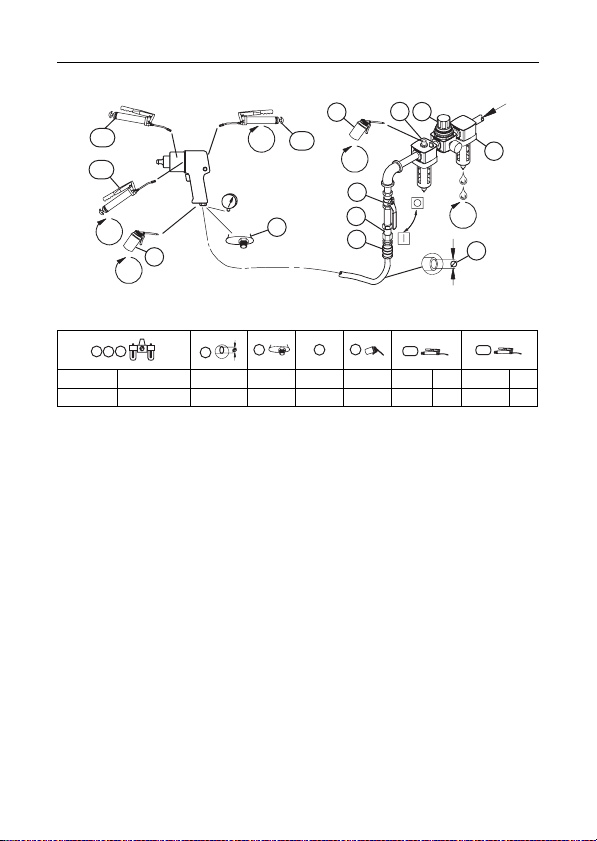

(Dwg. 04581666)

I-R # - NPT I-R # - BS inch (mm) NPT I-R # I-R # I-R # cm3I-R # cm3

C241-810 C28241-810-B 3/8 (10) 1/4 MSCF33 10 105-1lb 4 115-1lb 4

48h

PMAX

48h

24h

256 7 910 11

80198336_ed1 EN-1

Product Safety Information

Intended Use:

These Air Impact Wrenches are designed to remove and install threaded fasteners.

For additional information refer to Impact Wrenches Product Safety Information Manual Form

04580916.

Manuals can be downloaded from www.irtools.com.

Power Management System

For models that include a power management system, the system allows operator reduction of maximum

output power.

To adjust the power, rotate the Power Regulator to the desired level indicator.

The power level indicators are for reference and DO NOT indicate a specific power. The power output can be

further reduced in forward or reverse by using the variable throttle.

Product Specifications

†K

pA = 3dB measurement uncertainty

‡K

wA = 3dB measurement uncertainty

Installation and Lubrication

Size air supply line to ensure tool's maximum operating pressure (PMAX) at tool inlet. Drain condensate from

valve(s) at low point(s) of piping, air filter and compressor tank daily. Install a properly sized Safety Air Fuse

upstream of hose and use an anti-whip device across any hose coupling without internal shut-off, to prevent

hose whipping if a hose fails or coupling disconnects. See drawing 04581666 and table on page 2.

Maintenance frequency is shown in circular arrow and defined as h=hours, d=days, and m=months. Items

identified as:

Model Style Drive Impacts

per min.

Recommended

Torque Range

Type Size Forward

ft-lb (Nm) Reverse

ft-lb (Nm)

236 Pistol Square 1/2” 1,200 25 to 200 (34 to 271) 25 to 200 (34 to 271)

Model Sound Level dB (A)

(ISO15744) Vibration Level

(ISO8662)

† Pressure (Lp)‡Power(L

w)m/s²

236 90.3 101.3 5.9

1. Air filter 7. Coupling

2. Regulator 8. Safety Air Fuse

3. Lubricator 9. Oil

4. Emergency shut-off valve 10. Grease - during assembly

5. Hose diameter 11. Grease - through fitting

6. Thread size

EN-2 80198336_ed1

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled, degreased and parts

be separated by material so that they can be recycled.

The original language of this manual is English.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll-Rand Office or Distributor.

80198336_ed1 ES-1

Información de seguridad sobre el producto

Uso indicado:

Los aprietatuercas neumáticos de percusión están diseñados para extraer e instalar fiadores

roscados.

Para más información, consulte el Manual de información de seguridad de producto 04580916

Aprietatuercas neumático de percusión.

Los manuales pueden descargarse en www.irtools.com.

Gestión de la potencia de impacto

Para los modelos que incluyen un sistema de gestión de potencia, el sistema permite al operador reducir la

potencia de salida máxima.

Los indicadores de nivel de potencia sirven de referencia y NO indican una potencia exacta. La potencia

disponible se puede reducir aún más en la dirección de atornillado o aflojado con el mando variable.

Especificaciones

†K

pA = 3dB de error

‡K

wA = 3dB de error

Instalación y lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX) en la

entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de la tubería, filtro de

aire y depósito del compresor de forma diaria. Instale una contracorriente de manguera de fusil de aire de

seguridad de tamaño adecuado y utilice un dispositivo antilatigazos en cualquier acoplamiento de manguera

sin apagador interno para evitar que las mangueras den latigazos en caso de que una manguera falle o de

que el acoplamiento se desconecte. Consulte la dibujo 04581666 y la tabla en la página 2.

La frecuencia de mantenimiento se muestra en forma de flecha circular y se define como h=horas, d=días y

m=meses. Los elementos se identifican como:

Modelo Tipo Tracción Impactos

por

minuto

Intervalo de par recomendado

Tipo Tamaño Avance

ft-lb (Nm) Retroceso

ft-lb (Nm)

236 Pistola Cuadrado 1/2” 1,200 25 to 200 (34 to 271) 25 to 200 (34 to 271)

Modelo Nivel sonoro dB (A)

(ISO15744) Nivel de vibración

(ISO8662)

†Presión (Lp)‡Potencia (Lw)m/s²

236 90.3 101.3 5.9

1. Filtro de aire 7. Acoplamiento

2. Regulador 8. Fusil de aire de seguridad

3. Lubricador 9. Aceite

4. Válvula de corte de emergencia 10. Grasa - durante el montaje

5. Diámetro de la manguera 11. Grasa - por el engrasador

6. Tamaño de la rosca

ES-2 80198336_ed1

Piezas y mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengrasarla y separar

las piezas de acuerdo con el material del que están fabricadas para reciclarlas.

El idioma original de este manual es el inglés.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un Centro de

Servicio Autorizado.

Toda comunicación se deberá dirigir a la oficina o al distribuidor Ingersoll-Rand más próximo.

80198336_ed1 FR-1

Informations de sécurité du produit

Utilisation prévue:

Ces clés pneumatiques à chocs sont conçues pour le vissage/dévissage de dispositifs de fixation

filetés.

Pour des informations complémentaires, utilisez le formulaire 04580916 pour obtenir le manuel

d'information de sécurité du produit Clé pneumatique à chocs.

Les manuels peuvent être téléchargés à l'adresse www.irtools.com.

Régulation de la puissance de percussion

Les modèles équipés d'un régulateur de puissance permettent de réduire la puissance de sortie maximale.

Pour régler la puissance, tournez le Régulateur de puissance jusqu'à l'indicateur du niveau recherché.

Les niveaux de puissance ne sont qu'indicatifs, ils NE donnent PAS de mesure précise. La puissance de

sortie peut être encore réduite, dans un sens ou dans l'autre, grâce à la gâchette progressive.

Spécifications du produit

†K

pA = incertitude de mesure de 3dB

‡K

wA = incertitude de mesure de 3dB

Installation et lubrification

Dimensionnez l'alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau de l'entrée

d'air de l'outil. Drainez quotidiennement le condensat des vannes situées aux points bas de la tuyauterie, du

filtre à air et du réservoir du compresseur. Installez un raccordement à air de sûreté dont la taille est adaptée

au tuyau et placez-le en amont de celui-ci, puis utilisez un dispositif anti-débattement sur tous les raccords

pour tuyaux sans fermeture interne, afin d'empêcher les tuyaux de fouetter si l'un d'entre eux se décroche ou

si le raccord se détache. Reportez-vous à l'illustration 04581666 et au tableau de la page 2.

Les intervalles d'entretien sont indiqués à l'aide d'une flèche circulaire et définis à l'aide de lettres (h = heures,

d = jours et m =mois). Eléments identifiés en tant que:

Modèle(s) Burin Conduit Impacts

par

minutes

Gamme de couples recommandée

Type Taille En avant

ft-lb (Nm) Inversion

ft-lb (Nm)

236 Pistolet Engrenage 1/2” 1,200 25 to 200 (34 to 271) 25 to 200 (34 to 271)

Modèle(s) Niveau acoustique dB (A)

(ISO15744) Niveau de vibration

(ISO8662)

†Pression (Lp)‡Puissance (Lw)m/s²

236 90.3 101.3 5.9

1. Filtre à air 7. Raccord

2. Régulateur 8. Raccordement à air de sûreté

3. Lubrificateur 9. Huile

4. Vanne d'arrêt d'urgence 10. Graisse - pour l'assemblage

5. Diamètre du tuyau 11. Graisse - pour le raccordement

6. Taille du filetage

FR-2 80198336_ed1

Pièces détachées et maintenance

A la fin de sa durée de vie, il est recommandé de démonter l'outil, de dégraisser les pièces et de les séparer

en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Ce manuel a été initialement rédigé en anglais.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de services autorisé.

Adressez toutes vos communications au Bureau Ingersoll-Rand ou distributeur le plus proche.

80198336_ed1 IT-1

Informazioni sulla sicurezza del prodotto

Destinazione d'uso:

Gli avvitatori pneumatici a impulsi sono adatti per operazioni di estrazione e installazione di

dispositivi di fissaggio filettati.

Per ulteriori informazioni, consultare il modulo 04580916 del Manuale informazioni sulla sicurezza

prodotto relativo agli avvitatori pneumatici a impulsi.

I manuali possono essere scaricati da internet al sito www.irtools.com.

Sistema di regolazione della potenza

Per i modelli dotati di sistema di regolazione della potenza, l'operatore può ridurre la potenza massima

erogata.

Per regolare la potenza, ruotare l'apposito registro fino a selezionare il livello di potenza desiderato.

Gli indicatori del livello di potenza sono da considerare esclusivamente come riferimenti e NON indicano nes-

suna potenza specifica. La potenza erogata può essere ulteriormente ridotta in entrambi i sensi di rotazione

agendo sulla farfalla ad apertura variabile.

Specifiche prodotto

†K

pA = incertezza misurazione 3dB

‡K

wA = incertezza misurazione 3dB

Installazione e lubrificazione

La linea di alimentazione dell'aria deve essere dimensionata in maniera tale da assicurare all'utensile la

massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la condensa dalla valvola o

dalle valvole sulla parte bassa della tubatura, dal filtro dell'aria e dal serbatoio del compressore. Installare un

fusibile di sicurezza di dimensioni adatte a monte del tubo flessibile e utilizzare un dispositivo antivibrazioni su

tutti i manicotti senza arresto interno per evitare i colpi di frusta dei flessibili, se questi si guastano o se si

staccano gli accoppiamenti. Vedere il disegno 04581666 e la tabella a pagina 2.

La frequenza delle operazioni di manutenzione è indicata da una freccia circolare ed è espressa in h=ore,

d=giorni e m=mesi. Componenti:

Modello/i Stile Azionamento Impulsi

minuto

Intervallo coppie consigliato

Tipo Dimen-

sioni Avanti

ft-lb (Nm) Indietro

ft-lb (Nm)

236 Impugnatura Squadra 1/2” 1,200 25 to 200 (34 to 271) 25 to 200 (34 to 271)

Modello/i Livello acustico dB (A)

(ISO15744) Vibrazioni Livello

(ISO8662)

†Pressione (Lp)‡ Potenza (Lw)m/s²

236 90.3 101.3 5.9

1. Filtro aria 7. Accoppiamento

2. Regolatore 8. Fusibile di sicurezza

3. Lubrificatore 9. Olio

4. Valvola di arresto di emergenza 10. Ingrassaggio - durante il montaggio

5. Diametro tubo flessibile 11. Ingrassaggio - attraverso il raccordo

6. Dimensione della filettatura

IT-2 80198336_ed1

Ricambi e manutenzione

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i componenti

secondo i materiali in modo da poterli riciclare.

La lingua originale di questo manuale è l'inglese.

Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro di Assistenza

Autorizzato.

Indirizzare tutte le comunicazioni al più vicino concessionario od ufficio Ingersoll-Rand.

Altri manuali per 236

Indice

Lingue:

Altri manuali Ingersoll-Rand Avvitatore a impulsi

Ingersoll-Rand

Ingersoll-Rand 288–AP Manuale utente

Ingersoll-Rand

Ingersoll-Rand 2161 Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand 2908P Manuale utente

Ingersoll-Rand

Ingersoll-Rand 2925P1Ti Series Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand 2131 Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 131S Manuale utente

Ingersoll-Rand

Ingersoll-Rand 2015 MAX Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 3956 Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 35MAX Manuale utente

Ingersoll-Rand

Ingersoll-Rand 3940P2Ti Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand 2955 Series Manuale operativo originale

Ingersoll-Rand

Ingersoll-Rand 3955 Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 2908P Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand 285B Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 2925 Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 325 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 2235MAX Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 259 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 2141 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 291-S Manuale utente

Ingersoll-Rand

Ingersoll-Rand 211 -EU Manuale utente

Ingersoll-Rand

Ingersoll-Rand 231XP Manuale utente

Ingersoll-Rand

Ingersoll-Rand w360 series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 5980 Series Guida all'installazione

Manuali Avvitatore a impulsi popolari di altre marche

stayer

stayer IW500D Manuale utente

Makita

Makita DTD152 Manuale utente

Milwaukee

Milwaukee M12 FID Manuale utente

Grizzly

Grizzly H6140 Manuale utente

Makita

Makita BTW450 Manuale utente

Ozito

Ozito LID-3000 Manuale utente

Astro Pneumatic Tool

Astro Pneumatic Tool 1812 Manuale utente

Greenlee

Greenlee HW3 Manuale utente

Sthor

Sthor 57091 Manuale utente

Makita

Makita DTD145 Manuale utente

Hilti

Hilti SIW 2-A12 Manuale utente

Ryobi

Ryobi R18IW3 Manuale utente

Parkside

Parkside PDSSA 20-Li A1 Manuale utente

Flex

Flex FX1471 Manuale utente

SATA

SATA 51075C Manuale tecnico

Cembre

Cembre NR-11P Manuale utente

Makita

Makita BTP131RFE Manuale utente

DeWalt

DeWalt XR Li-ion DCF902 Manuale utente
