Ingersoll-Rand 325B Manuale utente

46806519

Edition 3

August 2011

Save These Instructions

Product Information

EN Product Information

Especicaciones del producto

Spécications du produit

Προδιαγραφές προϊόντος

Especicações do Produto

Tuote-erittely

Produktspesikasjoner

Produktspecikationer

Productspecicaties

Technische Produktdaten

Speciche prodotto

Технические характеристики изделия

Informacje macje o produkcie

Ierices specikacijas

Gaminio techniniai duomenys

A termék jellemzői

Toote spetsikatsioon

Specikace výrobku

Špecikácie produktu

Specikacije izdelka

Informaţii Privind Produsul

Информация за Продукта

Ürün Bilgileri

Air Nibbler

325B

제품 상세

製品仕様

产品信息

2 46806519_ed3

24h

48h

PMAX

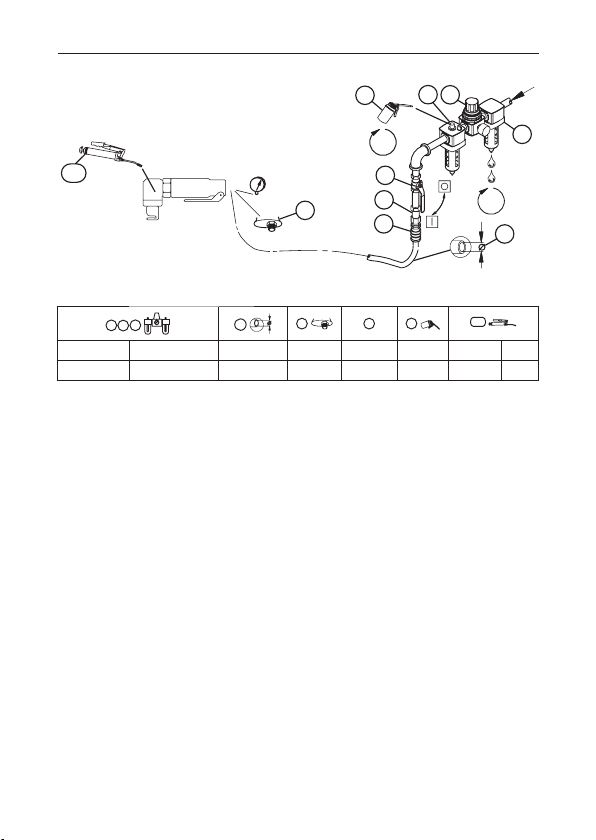

(Dwg. 16578551)

2567910

IR # - NPT IR # - BS inch (mm) NPT IR # IR # IR # cm3

C241-810 C28241-810-B 3/8 (10) 1/4 MSCF32 10 28 3

46806519_ed3 EN-1

Product Safety Information

Intended Use:

It is designed to cut mild steel, aluminum, tin and other materials up to 18 gauge (1.2 mm).

For additional information refer to Product Safety Information Manual Form 04580494.

Manuals can be downloaded from www.ingersollrandproducts.com.

Product Specications

Model

Free

Speed

Max. Material

Thickness

Sound Level dB (A)

(ISO15744)

Vibration (m/s)

(ISO28927)

Strokes/min. Gauge/Inch/mm † Pressure (Lp) ‡ Power (Lw) Level *K

325B 4200 18/.05/1.2 96 107 15.9 1.9

† KpA = 3dB measurement Uncertainty

‡ KwA = 3dB measurement Uncertainty

* K = Vibration measurement Uncertainty

Installation and Lubrication

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain

condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a

properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose

coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling discon-

nects. See drawing 16578551 and table on page 2. Maintenance frequency is shown in a circular

arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:

1. Air lter 6. Thread size

2. Regulator 7. Coupling

3. Lubricator 8. Safety Air Fuse

4. Emergency shut-o valve 9. Oil

5. Hose diameter 10. Grease - during assembly

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled,

degreased and parts be separated by material so that they can be recycled.

Original instructions are in English. Other languages are a translation of the original instructions.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

ES-1 46806519_ed3

Información de seguridad sobre el producto

Uso indicado:

Esta herramienta está diseñada para cortar acero dulce, aluminio, estaño y otros materiales hasta

de calibre 18 (1.2 mm).

Para obtener más información, consulte el formulario el manual de información de

seguridad del producto - formulario 04580494.

Los manuales pueden descargarse en www.ingersollrandproducts.com.

Especicaciones del producto

Modelo

Velocidad

libre

Grosor máximo

del material.

Nivel sonoro dB (A)

(ISO15744)

Vibración (m/s)

(ISO28927)

Recorridos

por minuto

gauge/

Pulgadas/ mm † Presión (Lp) ‡ Potencia (Lw) Nivel *K

325B 4200 18/.05/1.2 96 107 15.9 1.9

† KpA = 3dB de error

‡ KwA = 3dB de error

* K = de error (Vibración)

Instalación y lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)

en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de

la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de

manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatiga-

zos en cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras

den latigazos en caso de que una manguera falle o de que el acoplamiento se desconecte. Con-

sulte la dibujo 16578551 y la tabla en la página 2. La frecuencia de mantenimiento se muestra

dentro de una echa circular y se dene como h = horas, d = días y m = meses de uso real. Los

elementos se identican como:

1. Filtro de aire 6. Tamaño de la rosca

2. Regulador 7. Acoplamiento

3. Lubricador 8. Fusil de aire de seguridad

4. Válvula de corte de emergencia 9. Aceite

5. Diámetro de la manguera 10. Grasa - durante el montaje

Piezas y mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta, desengras-

arla y separar las piezas de acuerdo con el material del que están fabricadas para reciclarlas.

Las instrucciones originales están en inglés. Las demás versiones son una traducción de las

instrucciones originales.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un

Centro de Servicio Autorizado.

Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

46806519_ed3 FR-1

Informations de sécurité du produit

Utilisation prévue:

Cet outil est conçu pour découper doux l’acier, l’aluminium, le fer blanc et autres matériaux

d’une épaisseur maximale de 1.2 mm.

Pour plus d’informations, consultez le manuel d’informations de sécurité du produit

- Formulaire 04580494 .

Les manuels peuvent être téléchargés à l’adresse www.ingersollrandproducts.com.

Spécications du produit

Modèle

Vitesse

libre

Epaisseur maximale

des matériaux

Niveau acoustique dB (A)

(ISO15744)

Vibration (m/s)

(ISO28927)

Passages

par minute gauge/ Pouces/ mm † Pression (Lp) ‡ Puissance (Lw) Niveau *K

325B 4200 18/.05/1.2 96 107 15.9 1.9

† KpA = incertitude de mesure de 3dB

‡ KwA = incertitude de mesure de 3dB

* K = incertitude de mesure (Vibration)

Installation et lubrication

Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau

de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points

bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à

air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez

un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an

d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.

Reportez-vous à l’illustration 16578551 et au tableau de la page 2. La fréquence des opérations

d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois

de fonctionnement. Eléments identiés en tant que :

1. Filtre à air 6. Taille du letage

2. Régulateur 7. Raccord

3. Lubricateur 8. Raccordement à air de sûreté

4. Vanne d’arrêt d’urgence 9. Huile

5. Diamètre du tuyau 10. Graisse - pour l’assemblage

Pièces détachées et maintenance

A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de

les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instruc-

tions d’origine.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de

services autorisé.

Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

IT-1 46806519_ed3

Informazioni sulla sicurezza del prodotto

Destinazione d’uso:

Si tratta di un utensile progettato per tagliare l’acciaio dolce, l’alluminio, lo stagno ed altri materi-

ali no al calibro 18 (1.2 mm).

Per ulteriori informazioni, consultare il modulo 04580494 del Manuale contenente le

informazioni sulla sicurezza del prodotto.

I manuali possono essere scaricati da internet al sito www.ingersollrandproducts.com.

Speciche prodotto

Modello/i

Velocità a

vuoto

Spessore materiale

massimo

Livello acustico dB (A)

(ISO15744)

Vibrazioni (m/s)

(ISO28927)

Corse al

minuto Gauge/Pollici/mm † Pressione (Lp) ‡ Potenza (Lw) Livello *K

325B 4200 18/.05/1.2 96 107 15.9 1.9

† KpA = incertezza misurazione 3dB

‡ KwA = incertezza misurazione 3dB

* K = incertezza misurazione (Vibrazioni)

Installazione e lubricazione

La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare

all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la

condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal

serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del

tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno

per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.

Vedere il disegno 16578551 e la tabella a pagina 2. La frequenza di manutenzione viene il-

lustrata da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.

Componenti:

1. Filtro aria 6. Dimensione della lettatura

2. Regolatore 7. Accoppiamento

3. Lubricatore 8. Fusibile di sicurezza

4. Valvola di arresto di emergenza 9. Olio

5. Diametro tubo essibile 10. Ingrassaggio - durante il montaggio

Ricambi e manutenzione

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i

componenti secondo i materiali in modo da poterli riciclare.

Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni

originali.

Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro

di Assistenza Autorizzato.

Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

46806519_ed3 DE-1

Hinweise zur Produktsicherheit

Vorgesehene Verwendung:

Das Werkzeug wurde zum Schneiden von milden Stahl, Aluminium, Blech und anderen Material-

ien bis zur Blechstärke 18 (1.2 mm) entwickelt.

Für zusätzliche Informationen siehe das Formblatt 04580494 im Handbuch Produktsicher-

heitsinformationen.

Handbücher können von www.ingersollrandproducts.com heruntergeladen werden.

Technische Produktdaten

Modell

Nenndrehzahl Maximale

Materialstärke

Schallpegel dB (A)

(ISO15744)

Schwingungs (m/s)

(ISO28927)

Hübe pro

Minute Gauge/Zoll/mm † Druck (Lp) ‡ Stromzufuhr (Lw) Spegel *K

325B 4200 18/.05/1.2 96 107 15.9 1.9

† KpA = 3dB Messunsicherheit

‡ KwA = 3dB Messunsicherheit

* K = Messunsicherheit (Schwingungs)

Montage und Schmierung

Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen

Betriebsdrucks (PMAX) bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen,

Luftlter und Kompressortank täglich ablassen. Eine Sicherheits-Druckluftsicherung gegen die

Strömungsrichtung im Schlauch und eine Anti-Schlagvorrichtung an jeder Verbindung ohne

interne Sperre installieren, um ein Peitschen des Schlauchs zu verhindern, wenn ein Schlauch

fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 16578551 und Tabelle auf Seite 2.

Die Wartungshäugkeit mit einem Pfeil eingekreist und ist deniert in h=Stunden, d=Tagen und

m=Monaten der tatsächlichen Verwendung. Teile:

1. Luftlter 6. Gewindegröße

2. Regler 7. Verbindung

3. Schmierbüchse 8. Sicherheits-Druckluftsicherung

4. Notabsperrventil 9. Ölen

5. Schlauchdurchmesser 10. Fetten - bei der Montage

Teile und Wartung

Zur Entsorgung ist das Werkzeug vollständig zu demontieren, zu entfetten und nach Materi-

alarten getrennt der Wiederverwertung zuzuführen.

Die Originalanleitung ist in englischer Sprache verfasst. Bei anderen Sprachen handelt es sich

um ein Übersetzung der Originalanleitung.

Die Werkzeug-Reparatur und -Wartung darf nur von einem autorisierten Wartungszentrum

durchgeführt werden.

Wenden Sie sich bei Rückfragen an Ihre nächste Ingersoll Rand Niederlassung oder den autor-

isierten Fachhandel.

NL-1 46806519_ed3

Productveiligheidsinformatie

Bedoeld gebruik:

Deze is ontworpen om zachte staal, aluminium, tin en andere materialen te snijden tot maxi-

maal 18 gauge (1.2 mm).

Zie voor aanvullende informatie formulier 04580494 van de productveiligheidshandleiding

Handleidingen kunnen worden gedownload vanaf www.ingersollrandproducts.com.

Produktspesikasjoner

Model

Onbelasttoerental Maximale

Materiaaldikte

Geluidsniveau dB (A)

(ISO15744)

Trillings (m/s)

(ISO28927)

Bewegingen

per minuut Gauge/Inch/mm † Druk (Lp) ‡ Vermogen (Lw) Niveau *K

325B 4200 18/.05/1.2 96 107 15.9 1.9

† Meetonnauwkeurigheid bij KpA = 3dB

‡ Meetonnauwkeurigheid bij KwA = 3dB

* K = Meetonnauwkeurigheid bij (Trillings)

Installatie en Smering

Om de maximale bedrijfsdruk (Pmax) bij de luchtinlaat van het toestel te garanderen, moet

de luchttoevoerleiding hierop geselecteerd zijn. Tap dagelijks condensaat af van kleppen bij

lage punten van het leidingwerk, de luchtlter en de compressortank. Monteer een beveiliging

met de juiste afmeting bovenstrooms van de slang en gebruik een antislingerinrichting op

elke slangkoppeling zonder interne afsluiter om te voorkomen dat de slang gaat slingeren

als een slang valt of een koppeling losraakt. Zie tekening 16578551 en tabel op pagina 2. De

onderhoudsfrequentie wordt weergegeven in een cirkelvormige pijl met h=uren, d=dagen en

m=maanden reëel gebruik. Aangegeven onderdelen:

1. Luchtlter 6. Soort van schroefdraad

2. Regelaar 7. Koppeling

3. Smeerinrichting 8. Beveiliging

4. Noodafsluitklep 9. Olie

5. Slangdiameter 10. Smeervet - tijdens montage

Onderdelen en onderhoud

Wanneer de levensduur van het gereedschap verstreken is, wordt u aangeraden het gereedsc-

hap te demonteren en ontvetten, en de delen gescheiden naar materialen op te bergen zodat zij

gerecycled kunnen worden.

De originele instructies zijn opgesteld in het Engels. Andere talen zijn een vertaling van de

originele instructies.

Reparatie en onderhoud van dit gereedschap mogen uitsluitend door een erkend servicecen-

trum worden uitgevoerd.

Richt al uw communicatie tot het dichtsbijzijnde Ingersoll Rand Kantoor ofWederkoper.

46806519_ed3 DA-1

Produktsikkerhedsinformation

Anvendelsesområder:

Den er udformet til at skære milde stål, aluminium, tin og andre materialer indtil 18 gauge (1.2 mm).

For yderligere information henvises der til formular 04580494 i vejledningen med

produktsikkerhedsinformation.

Vejledningerne kan hentes ned fra www.ingersollrandproducts.com.

Specikationer

Model

Fri

hastighed

Maksimum

materialetykkelse

Lydniveau dB (A)

(ISO15744)

Vibrations (m/s)

(ISO28927)

Slag pr.

minut

Gauge/

Tommer/

† Tryk (Lp)‡Eekt (Lw) Niveau *K

325B 4200 18/.05/1.2 96 107 15.9 1.9

† KpA = 3dB måleusikkerhed

‡ KwA = 3dB måleusikkerhed

* K = måleusikkerhed (Vibrations)

Installation og smøring

Sørg for at lufttilførselsledningen har den korrekte størrelse for at sikre maksimalt driftstryk

(PMAX) ved værktøjsindgangen. Tøm dagligt ventilen(-erne) for kondensat ved rørenes, luftl-

terets og kompressortankens lavpunkt(er). Montér en sikkerhedstryksikring i korrekt størrelse

i opadgående slange og brug en anti-piskeanordning tværs over enhver slangekobling uden

intern aukning for at forhindre at slangen pisker, hvis en slange svigter eller kobling adskilles.

Se tegning 16578551 og tabel på side 2. Vedligeholdelseshyppigheden vises med en rund pil og

deneres som t=timer, d=dage og m=måneder for reel brug. Elementerne er identiceret som:

1. Luftlter 6. Gevindstørrelse

2. Regulator 7. Kobling

3. Smøreapparat 8. Sikkerhedstryksikring

4. Nødafspærringsventil 9. Olie

5. Slangediameter 10. Fedt - under samlingen

Reservedele og vedligeholdelse

Efter værktøjets levetid anbefales det at demontere og aedte værktøjet, og opdele de adskilte

komponenter ud fra materialetypen, så de kan genbruges.

Den originale vejledning er på engelsk. Andre sprog er en oversættelse af den originale vejledn-

ing.

Reparationsarbejde og vedligeholdelse må kun udføres af et autoriseret servicecenter.

Al korrespondance bedes stilet til Ingersoll Rands nærmeste kontor eller distributør.

Olie

SV-1 46806519_ed3

Produktsäkerhetsinformation

Avsedd användning:

Det är konstruerat för att klippa lindrig stål, aluminium, tenn och andra material upp till 18

gauge (1.2 mm).

För mer information, se produktsäkerhetsinformation Form 04580494.

Handböcker kan laddas ner från www.ingersollrandproducts.com.

Produktspecikationer

Modell

Fri

hastighet

Maximal

materialtjocklek

Ljudstyrkenivå dB (A)

(ISO15744)

Vibrations (m/s)

(ISO28927)

Slag per

minut

Gauge/

Tum/ mm † Tryck (Lp)‡Eekt (Lw) Nivå *K

325B 4200 18/.05/1.2 96 107 15.9 1.9

† KpA = 3dB mätosäkerhet

‡ KwA = 3dB mätosäkerhet

* K = mätosäkerhet (Vibrations)

Installation och smörjning

Dimensionera luftledningen för att säkerställa maximalt driftstryck (PMAX) vid verktygets in-

gångsanslutning. Dränera dagligen kondens från ventiler placerade vid ledningens lägsta punk-

ter, luftlter och kompressortank. Installera en säkerhetsventil av lämplig storlek uppström från

slangen och använd en anti-ryckenhet över alla slangkopplingar som saknar intern avstängning,

för att motverka att slangen rycker till och en slang går sönder eller koppling lossar. Se illustra-

tionen 16578551 och tabellen på sidan 2. Underhållsintervallen visas i runda pilar och denieras

som h=timmar, d=dagar och m=månader av faktisk brukstid. Posterna denieras som:

1. Luftlter 6. Gängdimension

2. Regulator 7. Koppling

3. Smörjare 8. Säkerhetsventil

4. Nödstoppsventil 9. Olja

5. Slangdiameter 10. Fett - under montering

Delar och underhåll

Då verktyget är utslitet, rekommenderar vi att det tas isär och avfettas, samt att de olika

delarna sorteras för återvinning.

Originalinstruktionerna är skrivna på engelska. Andra språk utgör en översättning av originalin-

struktionerna.

Reparation och underhåll av verktygen får endast utföras av ett auktoriserat servicecenter.

Alla förfrågningar bör ske till närmaste Ingersoll Rand kontor eller distributör.

Altri manuali per 325B

Indice

Lingue:

Altri manuali Ingersoll-Rand Utensili elettrici

Ingersoll-Rand

Ingersoll-Rand E131 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 2903P Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand Manual Torque Wrench Manuale utente

Ingersoll-Rand

Ingersoll-Rand 130A1M Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand 106 Manuale utente

Ingersoll-Rand

Ingersoll-Rand IR20BV Manuale utente

Ingersoll-Rand

Ingersoll-Rand 100SQ1 Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand 500PS3 Manuale utente

Ingersoll-Rand

Ingersoll-Rand W1000 Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 2135QXPA-2 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 104 A Manuale utente

Ingersoll-Rand

Ingersoll-Rand 1100P-EU Manuale utente

Ingersoll-Rand

Ingersoll-Rand QS120P4 Manuale utente

Ingersoll-Rand

Ingersoll-Rand DE-EU Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 500P Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand QE4 Series Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand 2115TiMAX Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand QM3 Series Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand IR17JV Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand 588A1 Manuale utente

Ingersoll-Rand

Ingersoll-Rand QX Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 3445MAX Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand DEP Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand PowerForce PF705 Manuale utente

Manuali Utensili elettrici popolari di altre marche

AEG

AEG OMNI-JS Manuale utente

SIP

SIP 01533 Manuale utente

Ribimex

Ribimex PRS499 Manuale utente

3M Fiber Optic Connector Crimp Tool Manuale utente

Ryobi

Ryobi P524 Manuale utente

ROJEK

ROJEK FSN 300A Manuale utente

Kemper

Kemper 1740PRO Manuale utente

WABCO

WABCO OptiTire Manuale utente

EINHELL

EINHELL TE-MS 18/210 Li Manuale utente

Orgapack

Orgapack OR-T 85 Guida rapida

TOUGHCUT

TOUGHCUT Diamond 400 Manuale utente

Yaros

Yaros PB-3603 Manuale utente

Fein

Fein BSS 2.0 E Guida all'installazione

Baileigh Industrial

Baileigh Industrial SS-2725 Manuale utente

Milwaukee

Milwaukee 2674-20 Manuale utente

Fein

Fein BLs 1.6 Manuale utente

Princess

Princess Electric Multi Sharpener Manuale utente

FOREDOM

FOREDOM K.1050 Manuale
