Cordless Impact Wrench

Models W7150, W7150P, W7250, and

W7170

EN-1 47610392001_ed3

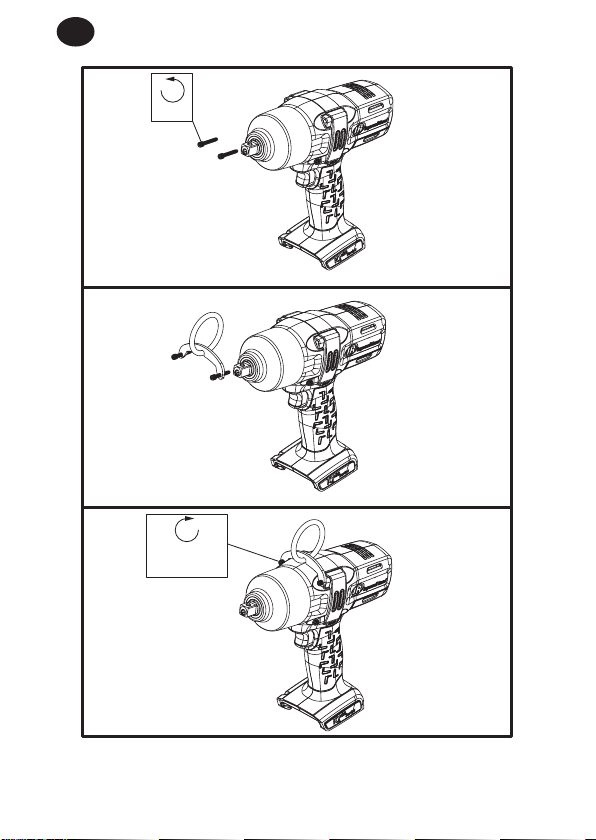

OFF

1.6-1.8 Nm

14-16-in-lb

47610392001_ed3 EN-2

Product Safety Information

Intended Use:

These Cordless Impact Wrenches are designed to remove and install threaded fasteners.

WARNING

⚠WARNING: Read all safety warnings, instructions, illustrations, and specications

provided with this power tool. Failure to follow the warnings and instructions may result in

electric shock, re and/or serious injury. Save all warnings and instructions for future reference.

●Responsibly recycle or dispose of Batteries. Do not puncture or burn batteries. Improper

disposal may endanger the environment or cause personal injury.

●Only use Tools with appropriate voltage Ingersoll Rand batteries and Charger. Use of any

other batteries may create a risk of re, personal injury or property damage.

For additional information, refer to Cordless Impact Wrench Safety Manual Form

04581146, Battery Charger Safety Information Manual Form 10567832 and Battery Safety

Information Manual Form 10567840.

Manuals can be downloaded from ingersollrand.com

Product Specications

Model Voltage

Battery

Model

Drive

Impacts

per

Minute

Load

Speed

Recommended

Torque Range

Max.

Torque

V, DC Type Size bpm rpm ft-lbs (Nm) ft-lbs (Nm)

W7150

BL2010

BL2022 Square

1/2" 2300 0-1900 50-650

(68-880)

780

(1057)

W7150P

BL2010

BL2022

Square

(Pin style)

1/2" 2300 0-1900 50-650

(68-880)

780

(1057)

W7250

BL2010

BL2022

Square

(Extended)

1/2" x 2"

2300 0-1900 50-650

(68-880)

780

(1057)

W7170

BL2010

BL2022 Square

3/4" 2300 0-1900 50-650

(68-880)

780

(1057)

Model Battery

Model

Sound level dB (A)

(EN60745)

Vibration (m/s²)

(EN60745)

† Pressure (Lp) ‡ Power (Lw)Level *K

W7150

BL2010

BL2022

89 100 12.2 1.8

W7150P

BL2010

BL2022

89 100 12.2 1.8

W7250

BL2010

BL2022

89 100 12.2 1.8

W7170 BL2010

BL2022

89 100 12.2 1.8

† KpA = 3dB measurement uncertainty

‡ KwA = 3dB measurement uncertainty

* K = Vibration measurement uncertainty

Conforms to UL STD. 62841-1 & 62841-2-2.

Certied to CSA STD. C22.2 No. 62841-1 & 62841-2-2.

4004004

EN-3 47610392001_ed3

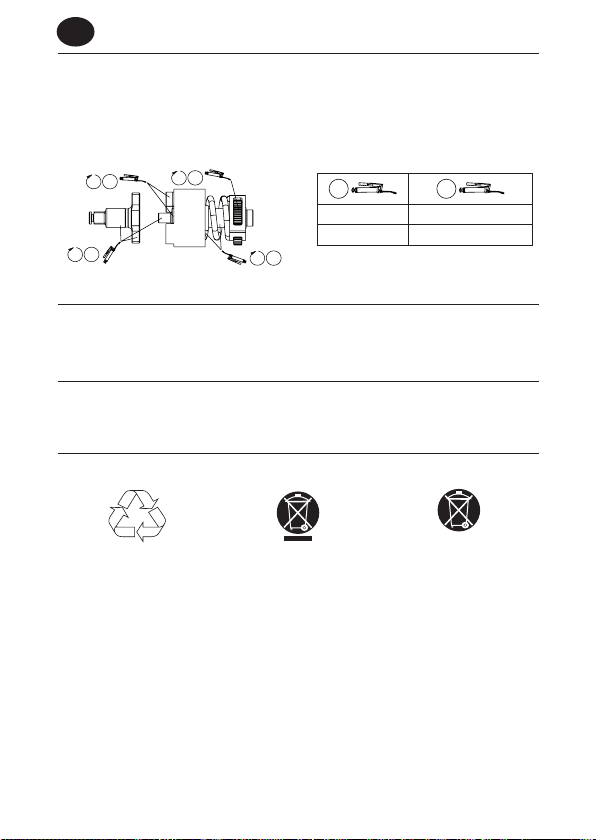

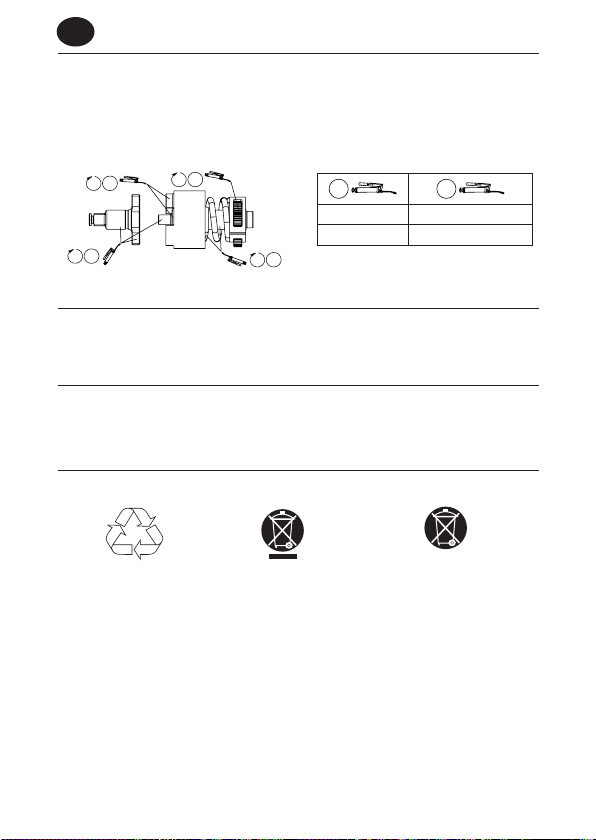

Lubrication

Remove hammer case to apply lubrication on the anvil, impact mechanism assembly and gears.

Apply grease evenly and sparingly. An excessive accumulation of grease will result in sluggish

operation. See drawing 48380273 and table below. Maintenance frequency is shown in a circular

arrow and dened as h=hours, d=days, and m=months of actual use.

8h 1

(Dwg. 48380273)

IR# IR#

105 67

Parts and Maintenance

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand oce or distributor.

Environmental Protection

When life of Ingersoll Rand electrical product has expired, it must be recycled in accordance

with all applicable standards and regulations (local, state, country, federal, etc.). Improper

disposal may endanger environment.

Symbol Identication

Li-Ion

Return waste material for

recycling.

Do not dispose of this

product with household

waste material.

Product contains Lithium-Ion.

Do not dispose of this product

with household waste material.

Original instructions are in English. Other languages are a translation of the original instructions.

47610392001_ed3 ES-1

Información de Seguridad Sobre el Producto

Uso indicado:

Estos aprietatuercas de percusión inalámbricos están diseñados para extraer e instalar elemen-

tos de jación roscados.

ADVERTENCIA

⚠ADVERTENCIA: Consulte todas las advertencias de seguridad, instrucciones,

ilustraciones y especicaciones que acompañan a esta herramienta motorizada. No

respetar los avisos e instruccines puede resultar en descarga eléctrica, incendio o daños graves.

Guarde todos los avisos e instrucciones para su futura consulta.

●Recicle o deshágase de las baterías de manera responsable. No perfore ni queme las

baterías. La eliminación inadecuada de las pilas puede poner en peligro el medio ambiente o

provocar lesiones corporales.

●Utilice sólo herramientas con baterías y cargadores Ingersoll Rand de la tensión apropia-

da. El uso de otras baterías puede provocar incendios, lesiones corporales o daños materiales.

Para obtener más información, consulte el formulario 04581146 del manual de seguridad

de producto del aprietatuercas de percusión inalámbrico, el formulario 10567832 del

manual de información de seguridad del cargador de baterías y el formulario 10567840

del manual de información de seguridad de la batería.

Los manuales pueden descargarse desde ingersollrand.com

Especicaciones del producto

Modelo Tensión Modelo

de la

batería

Accionamiento

Impactos

por

minuto

Velocidad

en vacío

Intervalo

de par reco-

mendado

Par

máximo

V, CC Tipo Tamaño ipm rpm

ft-lb (Nm) ft-lb (Nm)

W7150 20

BL2010

BL2022

Cuadrado 1/2" 2300 0-1900 50-650

(68-880)

780

(1057)

W7150P 20

BL2010

BL2022

Cuadrado

(Pin Style) 1/2" 2300 0-1900 50-650

(68-880)

780

(1057)

W7250 20

BL2010

BL2022

Cuadrado

ampliado

1/2" x 2"

2300 0-1900 50-650

(68-880)

780

(1057)

W7170

BL2010

BL2022

Cuadrado 3/4" 2300 0-1900 50-650

(68-880)

780

(1057)

Modelo Modelo de la

batería

Potencia sonora dB (A) (EN60745) Vibración (m/s²) (EN60745)

† Presión (Lp) ‡ Potencia (Lw) Nivel *K

W7150

BL2010, BL2022

89 100 12.2 1.8

W7150P

BL2010, BL2022

89 100 12.2 1.8

W7250

BL2010, BL2022

89 100 12.2 1.8

W7170 BL2010, BL2022

89 100 12.2 1.8

† KpA = 3dB de error

‡ KwA = 3dB de error

* K = de error (Vibración)

Cumple con UL STD. 62841-1 & 62841-2-2.

Certicado

CSA STD. C22.2 Nº 62841-1 & 62841-2-2.

4004004

ES-2 47610392001_ed3

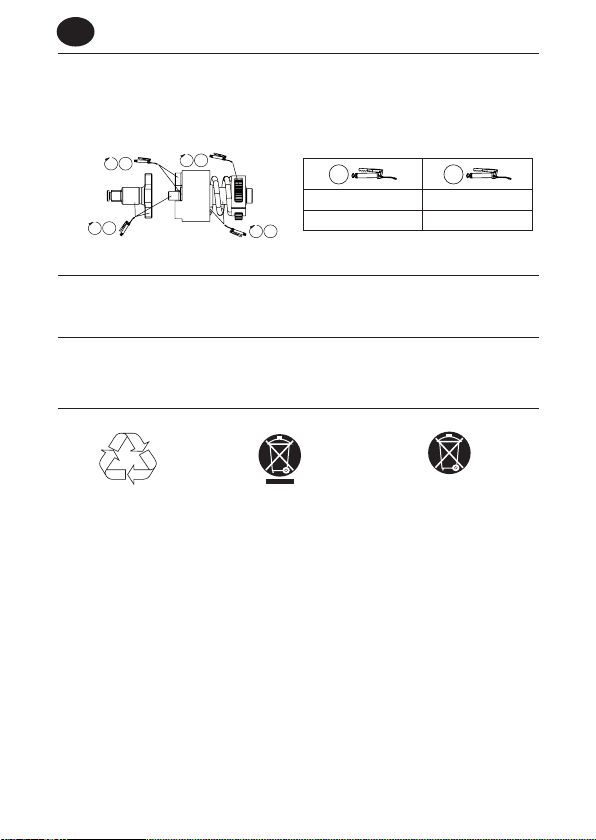

Lubricación

Retire la carcasa del martillo para aplicar grasa en el yunque, conjunto de mecanismo de

impacto y engranajes. Aplique el lubricante de manera uniforme y moderada. Una acumulación

excesiva de lubricante puede provocar que el funcionamiento sea más lento. Vea el dibujo

48380273 y la tabla a continuación. La frecuencia de mantenimiento se muestra dentro de una

echa circular y se dene como h = horas, d = días y m = meses de uso real.

8h 1

(Plano 48380273)

IR# IR#

105 67

Piezas y Mantenimiento

Las labores de reparación y mantenimiento de las herramientas sólo se pueden realizar en un

centro de servicio autorizado.

Remita todas las comunicaciones a la ocina o distribuidor de Ingersoll Rand más cercano.

Protección del Medio Ambiente

Cuando haya nalizado la vida útil del producto de Ingersoll Rand, deberá reciclarlo según las

normas y reglamentos vigentes (locales, estatales, nacionales, federales, etc.). La eliminación

inadecuada de las baterías puede poner en peligro el medio ambiente.

Identicación de símbolos

Li-Ion

Recicle este producto. No se deshaga de este

producto de la forma

habitual.

Este producto contiene

litio-ion. No se deshaga de

este producto de la forma

habitual.

Las instrucciones originales están en inglés. Las demás versiones son una traducción de las

instrucciones originales.

47610392001_ed3 FR-1

Consignes de sécurité du produit

Utilisation prévue :

Ces clés à chocs sans l sont conçues pour le vissage/dévissage de dispositifs de xation letés.

AVERTISSEMENT

⚠

AVERTISSEMENT: Lisez attentivement tous les avertissements, instructions, illustrations

et spécications de sécurité fournis avec cet outil. Ne pas suivre les avertissements et

instructions peut entraîner la survenue d’un choc électrique, d’un incendie et/ou de blessures

graves. Conserver la totalité des avertissements et instructions fournis pour d’éventuelles

consultations ultérieures.

●Recyclez ou éliminez les piles en respectant l’environnement. Ne pas perforer ou brûler les

piles. Une élimination incorrecte des piles peut nuire à l’environnement ou causer des blessures.

●N’utilisez les outils qu’avec des piles et chargeurs Ingersoll Rand de tension appropriée.

L’utilisation d’autres piles peut constituer un risque d’incendie, de blessure ou de dégâts matériels.

Pour plus d’informations, consultez le formulaire 04581146 du manuel de sécurité des clés

à chocs sans l, le formulaire 10567832 du manuel Informations de sécurité du chargeur

de batteries, le formulaire 10567840 du manuel Informations de sécurité des piles.

Les manuels peuvent être téléchargés sur le site ingersollrand.com

Spécications du produit

Modèle Tension Modèle

batterie

Entraînement

Impacts

par

minute

Vitesse

à vide

Plage de

couples

recommandée

Couple

max.

V, CC Type Taille bpm tr/min Pd/Lv (Nm) Pd/Lv (Nm)

W7150 20

BL2010

BL2022

Engrenage 1/2" 2300 0-1900 50-650

(68-880)

780

(1057)

W7150P 20

BL2010

BL2022

Engrenage

(Pin Style) 1/2" 2300 0-1900 50-650

(68-880)

780

(1057)

W7250 20

BL2010

BL2022

Extension

d’engrenage

1/2" x 2"

2300 0-1900 50-650

(68-880)

780

(1057)

W7170

BL2010

BL2022

Engrenage 3/4" 2300 0-1900 50-650

(68-880)

780

(1057)

Modèle Modèle de

batterie

Niveau sonore dB (A)

(EN60745)

Vibration (m/s²)

(EN60745)

† Pression (Lp) ‡ Puissance (Lw) Niveau *K

W7150

BL2010, BL2022

89 100 12.2 1.8

W7150P

BL2010, BL2022

89 100 12.2 1.8

W7250

BL2010, BL2022

89 100 12.2 1.8

W7170 BL2010, BL2022

89 100 12.2 1.8

† KpA = incertitude de mesure de 3 dB

‡ KwA = incertitude de mesure de 3 dB

* K = incertitude de mesure (Vibration)

Conforme à UL STD. 62841-1 & 62841-2-2.

Conforme à CSA STD. C22.2 No 62841-1 & 62841-2-2.

4004004

FR-2 47610392001_ed3

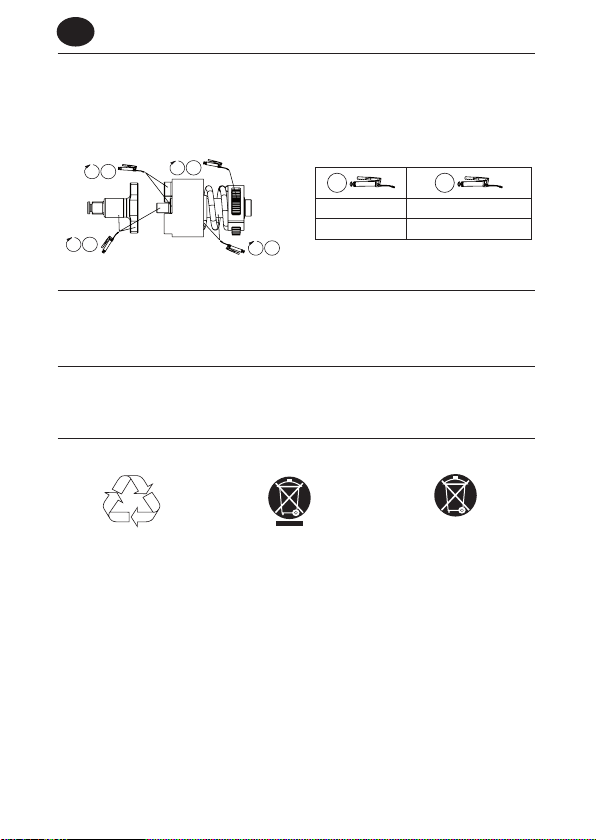

Lubrication

Déposer le boîtier du marteau pour lubrier l’enclume, le mécanisme d’impact et les pignons.

Graissez régulièrement et modérément. Un surplus de graisse ralentira le fonctionnement de

l’outil. Voir le schéma 48380273 et le tableau ci-dessous. La fréquence des opérations d’entretien

est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois de

fonctionnement.

8h 1

(Dessin 48380273)

IR# IR#

105 67

Pièces détachées et maintenance

Seul un centre de service agréé peut eectuer la réparation et la maintenance des outils.

Transmettez toutes vos communications au bureau ou au distributeur Ingersoll Rand le plus

proche.

Protection de l’environnement

Après expiration de la durée de vie du produit électrique Ingersoll Rand, ce dernier doit être

recyclé conformément à toutes les normes et réglementations en vigueur (locales, nationales,

fédérales, européennes etc.). Une mise au rebut incorrecte peut nuire à l’environnement.

Identication des symboles

Li-Ion

Retourner les déchets pour

recyclage.

Ne pas mettre ce produit

au rebut avec les déchets

ménagers.

Ce produit contient du

lithium-ion. Ne pas mettre

ce produit au rebut avec les

déchets ménagers.

Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions

d’origine.

47610392001_ed3 PT-1

Informações de Segurança do Produto

Utilização Prevista:

Estas Chaves de Impacto Sem Fios destinam-se à remoção e à instalação de dispositivos de xação roscados.

AVISO

⚠AVISO: Leia todos os avisos de segurança, instruções, ilustrações e especicações

fornecidos com esta ferramenta elétrica. O não cumprimento dos avisos e das instruções

pode resultar em choques eléctricos, incêndios e/ou ferimentos graves. Conserve todos os

Avisos e instruções para futura referência.

●Elimine ou recicle as baterias de forma responsável. Não perfure nem queime as baterias.

Uma eliminação incorrecta pode prejudicar o ambiente ou causar lesões pessoais.

●Utilize exclusivamente Ferramentas com o carregador de baterias e as baterias da

Ingersoll Rand com a tensão adequada. A utilização de outras baterias pode dar azo a riscos

de incêndio, lesões ou danos materiais.

Para obter informações mais detalhadas, consulte o manual com as informações de

segurança da Chave de Impacto Sem Fios, com a referência 04581146, o manual com as

informações de segurança do Carregador de Baterias, com a referência 10567832, e o

manual com as informações de segurança da Bateria, com a referência 10567840.

Pode transferir manuais do seguinte endereço da Internet: ingersollrand.com

Especicações do Produto

Modelo

Tensão

Modèle

batterie

Mecanismo de

Accionamento

Impactos

por

Minuto

Velocid-

ade Sem

Carga

Intervalo de

Binário de Aperto

Recomendado

Binário

Máx.

V, CC Tipo

Tamanho

bpm rpm pés-libras

(N-m)

pés-libras

(N-m)

W7150 20

BL2010

BL2022

Quadra 1/2" 2300 0-1900 50-650

(68-880)

780

(1057)

W7150P 20

BL2010

BL2022

Quadra

(Pin Style) 1/2" 2300 0-1900 50-650

(68-880)

780

(1057)

W7250 20

BL2010

BL2022

Quadra

prolongada 1/2" x 2"

2300 0-1900 50-650

(68-880)

780

(1057)

W7170

BL2010

BL2022

Quadra 3/4" 2300 0-1900 50-650

(68-880)

780

(1057)

Modelo Modèle de

batterie

Nível de Ruído dB (A) (EN60745) Vibrações (m/s²) (EN60745)

† Pressão (Lp) ‡ Potência (Lw) Nível *K

W7150

BL2010, BL2022

89 100 12.2 1.8

W7150P

BL2010, BL2022

89 100 12.2 1.8

W7250

BL2010, BL2022

89 100 12.2 1.8

W7170 BL2010, BL2022

89 100 12.2 1.8

† Incerteza de medida KpA = 3 dB

‡ Incerteza de medida KwA = 3 dB

*Incerteza de medida K (Vibrações)

Em conformidade com a UL STD. 62841-1 e 62841-2-2.

Certicado para CSA STD. C22.2 Nr. 62841-1 e 62841-2-2.

4004004

PT-2 47610392001_ed3

Lubricação

Remover a cobertura do martelo para lubricar a bigorna, o conjunto do mecanismo de impacto

e as engrenagens. Aplique a massa lubricante de forma uniforme e na quantidade adequada.

Uma acumulação excessiva de massa lubricante dá azo a uma operação mais lenta. Ver o

desenho 48380273 e a tabela abaixo. A frequência de manutenção é indicada por uma seta

circular e denida como h=horas, d=dias e m=meses de utilização real.

8h 1

(Desenho 48380273)

IR# IR#

105 67

Peças e Manutenção

A reparação e a manutenção da ferramenta só devem ser levadas a cabo por um Centro de

Assistência Técnica Autorizado.

Para qualquer assunto, contacte o escritório ou o distribuidor da Ingersoll Rand mais próximo.

Protecção do Ambiente

Quando a vida útil de um produto eléctrico da Ingersoll Rand chega ao m, ele tem de ser

reciclado de acordo com todas as normas e os regulamentos aplicáveis (locais, estaduais,

nacionais, federais, etc.). Se a bateria for deitada fora de modo incorrecto pode prejudicar o

ambiente.

Identicação dos Símbolos

Li-Ion

Devolver para reciclagem. Não juntar este produto

ao lixo doméstico.

Este produto contém iões de lítio.

Não juntar este produto ao lixo

doméstico.

As instruções originais estão redigidas na língua inglesa. e encontram-se traduzidas noutros

idiomas.

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Ingersoll-Rand Utensili elettrici

Ingersoll-Rand

Ingersoll-Rand DAA40 Series Guida

Ingersoll-Rand

Ingersoll-Rand DE Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 8RS-EU Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand QA33 Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand R3130 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 170PG Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand PB35A Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand 2400P Manuale utente

Ingersoll-Rand

Ingersoll-Rand 8RSL32 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 40PSQ1 Manuale utente

Ingersoll-Rand

Ingersoll-Rand EL 24V Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 500P Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand MX60 Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand BP10P3 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 170 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 280 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 1200 Manuale utente

Ingersoll-Rand

Ingersoll-Rand ELB2612N Manuale utente

Ingersoll-Rand

Ingersoll-Rand 100SQ1 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 1107 Manuale utente

Ingersoll-Rand

Ingersoll-Rand IR106B Manuale utente

Ingersoll-Rand

Ingersoll-Rand W9000 Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand R140 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 100SQ1-EU Manuale utente

Manuali Utensili elettrici popolari di altre marche

AEG

AEG OMNI-JS Manuale utente

SIP

SIP 01533 Manuale utente

Ribimex

Ribimex PRS499 Manuale utente

3M Fiber Optic Connector Crimp Tool Manuale utente

Ryobi

Ryobi P524 Manuale utente

ROJEK

ROJEK FSN 300A Manuale utente

Kemper

Kemper 1740PRO Manuale utente

WABCO

WABCO OptiTire Manuale utente

EINHELL

EINHELL TE-MS 18/210 Li Manuale utente

Orgapack

Orgapack OR-T 85 Guida rapida

TOUGHCUT

TOUGHCUT Diamond 400 Manuale utente

Yaros

Yaros PB-3603 Manuale utente

Fein

Fein BSS 2.0 E Guida all'installazione

Baileigh Industrial

Baileigh Industrial SS-2725 Manuale utente

Milwaukee

Milwaukee 2674-20 Manuale utente

Fein

Fein BLs 1.6 Manuale utente

Princess

Princess Electric Multi Sharpener Manuale utente

FOREDOM

FOREDOM K.1050 Manuale
