Ingersoll-Rand 3128 Manuale utente

Product Information

Save These Instructions

80181639

Edition 2

March 2006

Mini Random Orbital Sander

3128

Product Information

Especificaciones del producto

Spécifications du produit

Specifiche prodotto

Technische Produktdaten

Productspecificaties

Produktspecifikationer

Produktspesifikasjoner

Tuote-erittely

Especificações do Produto

Προδιαγραφές προϊόντος

Specifikacije izdelka

Špecifikácie produktu

Specifikace výrobku

Toote spetsifikatsioon

A termék jellemzői

Gaminio techniniai duomenys

Ierices specifikacijas

Dane techniczne narzędzia

Rozmiar

Технические характеристики

изделия

Get other manuals https://www.bkmanuals.com

280181639_ed2

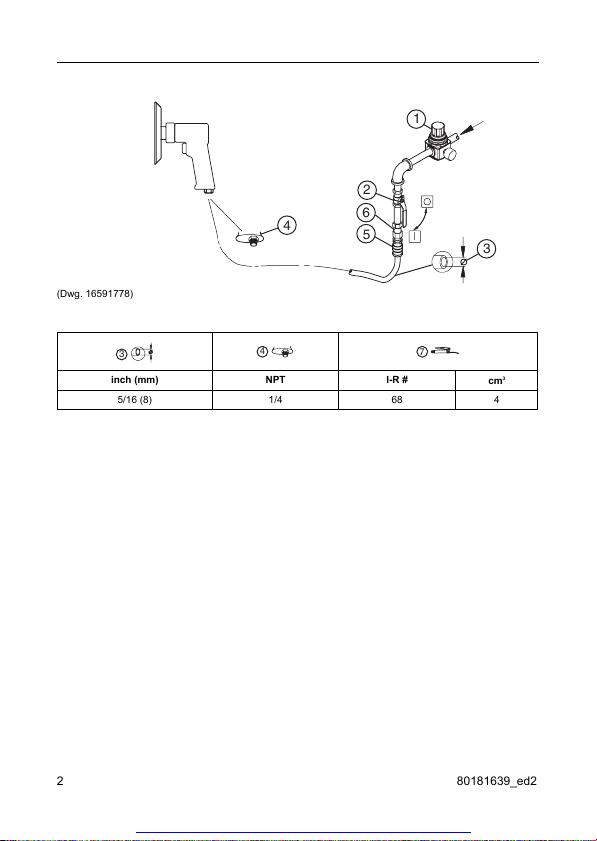

(Dwg. 16591778)

inch (mm) NPT I-R # cm3

5/16 (8) 1/4 68 4

4 6

347

Get other manuals https://www.bkmanuals.com

80181639_ed2 EN-1

Product Safety Information

Intended Use:

These Sanders are designed for sanding, feather edging and surface preparing.

For additional information refer to Safety Information Manual Form 04580387.

Manuals can be downloaded from www.irtools.com.

Product Specifications

Installation and Lubrication

Size air supply line to ensure tool's maximum operating pressure (PMAX) at tool inlet. Drain condensate from

valve(s) at low point(s) of piping, air filter and compressor tank daily. Install a properly sized Safety Air Fuse

upstream of hose and use an anti-whip device across any hose coupling without internal shut-off, to prevent

hose whipping if a hose fails or coupling disconnects. See drawing 16591778 and table on page 2.

Maintenance frequency is shown in circular arrow and defined as h=hours, d=days, and m=months. Items

identified as:

Abrasive Installation

WARNING

• Disconnect the air supply before servicing or changing the sanding pads.

• Backing Pads should be inspected for signs of irregularities such as fractures, excessive wear,

nicks, cuts, at the edges of center hole. Pads showing such characteristics should not be used.

Hook and Loop Sanding Paper Installation:

1. Use wrench to hold spindle in place.

2. Thread backing pad onto spindle.

3. Center sanding paper and attach onto backing pad.

Model

Free Speed

rpm Pad Diameter Sound Level dB (A)

(ISO15744)

Vibration Level

(ISO8662)

High Low inch mm † Pressure (Lp)‡Power(L

w)m/s²

3128 15000 12000 3 76.2 78.2 89.2 < 2.5

† KpA = 3dB measurement uncertainty

‡ KwA = 3dB measurement uncertainty

1. Regulator 5. Coupling

2. Emergency shut-off valve 6. Safety Air Fuse

3. Hose diameter 7. Grease - Remove sanding pad and inject

4. Thread size

Get other manuals https://www.bkmanuals.com

EN-2 80181639_ed2

(Dwg. 16591836)

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled, degreased and parts

be separated by material so that they can be recycled.

The original language of this manual is English.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand Office or Distributor.

Backing

Pad

Sanding

Pad

Get other manuals https://www.bkmanuals.com

80181639_ed2 ES-1

Información de seguridad sobre el producto

Uso indicado:

Estas lijadoras están diseñadas para trabajos de lijado o preparación de superficies.

Para obtener más información, consulte el formulario 04580387 del manual de información de

seguridad del producto.

Los manuales pueden descargarse desde www.irtools.com.

Especificaciones del producto

Instalación y lubricación

Dimensione la línea de aire para asegurar la máxima presión de funcionamiento (PMAX) en la entrada de aire

de la herramienta. Vacíe la condensación de las válvulas en los puntos bajos de la tubería, filtro de aire y

depósito del compresor diariamente. Instale una válvula de seguridad de tamaño adecuado y utilice un

dispositivo antilatigazos en cualquier acoplamiento de manguera sin apagador interno para evitar que las

mangueras den latigazos en caso de que falle una manguera o de que se desconecte el acoplamiento.

Consulte la ilustración 16591778 y la tabla de la página 2. La frecuencia de mantenimiento se muestra en

forma de flecha circular y se define como h = horas, d = días y m = meses. Los elementos se identifican

como:

Instalación abrasiva

ADVERTENCIA

• Desconecte el suministro de aire antes de reparar o cambiar las bandas de lijado.

• Deben comprobarse los discos de soporte en busca de señales de irregularidades como fracturas,

desgaste excesivo, mellas o cortes en los bordes del agujero central. No deben utilizarse los

discos con dichas características.

Para instalar papel de lija circular:

1. Utilice la llave para mantener el husillo en su sitio.

2. Enrosque el disco de soporte en el husillo.

3. Centre el papel de lija y acóplelo en el disco de soporte.

Modelo

Veloc. libre

rpm

Diámetro del disco

de soporte

Nivel sonoro dB (A)

(ISO15744)

Nivel de

vibración

(ISO8662)

Alto Bajo pulgadas mm † Presión (Lp) ‡ Potencia (Lw)m/s²

3128 15000 12000 3 76.2 78.2 89.2 < 2.5

† KpA = incertidumbre de medida de 3 dB

‡ KwA = incertidumbre de medida de 3 dB

1. Regulador 5. Acoplamiento

2. Válvula de corte de emergencia 6. Válvula de seguridad

3. Diámetro de la manguera 7. Grasa: retire la banda de lijado e inyéctela

4. Tamaño de la rosca

Get other manuals https://www.bkmanuals.com

ES-2 80181639_ed2

(Plano 16591836)

Piezas y mantenimiento

Una vez agotada la vida útil de la herramienta, se recomienda desarmarla, desengrasarla y agrupar las

piezas en función del material del que están fabricadas para reciclarlas.

El idioma original de este manual es el inglés.

Las labores de reparación y mantenimiento de las herramientas sólo se pueden realizar en un centro de

servicio autorizado.

Remita todas las comunicaciones a la oficina o distribuidor de Ingersoll Rand más cercano.

Disco de soporte

Banda de lijado

Get other manuals https://www.bkmanuals.com

80181639_ed2 FR-1

Consignes de sécurité du produit

Utilisation prévue:

Ces ponceuses sont conçues pour le ponçage, le biseautage et la préparation de surfaces.

Pour des informations complémentaires, consultez le manuel 04580387 relatif aux informations de

sécurité.

Les manuels peuvent être téléchargés sur le site www.irtools.com.

Spécifications du produit

Installation et lubrification

Réglez l'alimentation en air de façon à obtenir une pression de fonctionnement maximale (PMAX) de l’outil au

niveau de l'entrée. Drainez quotidiennement le condensat des vannes situées aux points bas de la tuyauterie,

du filtre à air et du réservoir du compresseur. Installez un raccordement de sûreté pneumatique de taille

appropriée en amont du tuyau et utilisez un dispositif anti-débattement sur tous les raccords pour tuyaux sans

coupure interne, afin d'empêcher les tuyaux de fouetter si l'un d'eux se décroche ou si le raccord se détache.

Reportez-vous au schéma 16591778 et au tableau de la page 2. La fréquence de maintenance est indiquée

sous la forme d'une flèche circulaire et exprimée en heures (h), jours (j) et mois (m). Les éléments sont

identifiés comme suit:

Installation de l’élément abrasif

ADVERTISSEMENT

• Débranchez l'alimentation en air avant toute maintenance ou tout remplacement des patins de

ponçage.

• Inspectez les disques de renfort pour détecter d'éventuelles anomalies, telles que des fissures,

une usure excessive, des éraflures ou des coupures, en périphérie du trou central. Les disques

présentant ce type d'anomalies ne doivent pas être utilisés.

Installation du papier abrasif auto-agrippant :

1. Utilisez la clé pour maintenir en place la broche.

2. Vissez le disque de renfort sur la broche.

3. Centrez le papier abrasif et fixez-le au disque de renfort.

Modèle

Vit. libre

tr/min

Diamètre du

disque

Niveau sonore dB (A)

(ISO15744)

Niveau de

vibration

(ISO8662)

Haut Bas pouces mm ‡ Pression (Lp) ‡ Puissance (Lw)m/s²

3128 15000 12000 3 76.2 78.2 89.2 < 2.5

† KpA = incertitude de mesure de 3 dB

‡ KwA = incertitude de mesure de 3 dB

1. Régulateur 5. Raccord

2. Vanne d’arrêt d’urgence 6. Raccordement de sûreté pneumatique

3. Diamètre du tuyau 7. Graisse – Retirez le patin de ponçage et injectez de la

4. Taille du filetage graisse.

Get other manuals https://www.bkmanuals.com

FR-2 80181639_ed2

(Dessin 16591836)

Pièces détachées et maintenance

Lorsque l'outil est arrivé en fin de vie, il est recommandé de le démonter, de dégraisser les pièces et de trier

ces dernières par matériau de manière à pouvoir les recycler.

Ce manuel a été initialement rédigé en anglais.

Seul un centre de service agréé peut effectuer la réparation et la maintenance des outils.

Transmettez toutes vos communications au bureau ou au distributeur Ingersoll Rand le plus proche.

Disque de renfort

Patin de ponçage

Get other manuals https://www.bkmanuals.com

80181639_ed2 IT-1

Informazioni sulla sicurezza del prodotto

Utilizzo

Queste smerigliatrici sono progettate per la smerigliatura, rifinitura e preparazione delle superfici.

Per ulteriori informazioni, consultare il modulo 04580387 del Manuale contenente le informazioni sulla

sicurezza del prodotto.

I manuali possono essere scaricati dal sito www.irtools.com.

Specifiche del prodotto

Installazione e lubrificazione

La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare all’utensile la

massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la condensa dalla valvola o

dalle valvole sulla parte bassa della tubatura, dal filtro dell’aria e dal serbatoio del compressore. Installare un

fusibile di sicurezza di dimensioni adatte a monte del tubo flessibile e utilizzare un dispositivo antivibrazione

su tutti i manicotti senza arresto interno per evitare i colpi di frusta dei flessibili, se questi si guastano o se si

staccano gli accoppiamenti. Vedere il disegno 16591778 e la tabella a pag. 2. La frequenza delle operazioni di

manutenzione è indicata da una freccia circolare ed è espressa in h=ore, d=giorni e m=mesi. Componenti

Installazione elemento abrasivo

AVVERTIMENTO

• Scollegare l’alimentazione dell’aria prima di riparare o sostituire i tamponi della smerigliatrice.

• Ispezionare i tamponi di supporto per controllare che non vi siano anomalie quali fratture, usura

eccessiva, scheggiature o tagli sui bordi del foro centrale. Se sui tamponi vengono riscontrate le

suddette anomalie, non usarli.

Installazione con fissaggio “Hook & Loop" della carta vetrata

1. Usare la chiave per tenere in posizione il mandrino.

2. Avvitare il platorello di supporto sul mandrino.

3. Centrare la carta vetrata e fissarla sul platorello di supporto.

Modello

Velocità a vuoto

giri al minuto

Diametro

platorello

Livello di rumorosità dB (A)

(ISO15744)

Livello di

vibrazione

(ISO8662)

Elev. Basso pollici mm † Pressione (Lp)‡Potenza(L

w)m/s²

3128 15000 12000 3 76.2 78.2 89.2 < 2.5

† KpA = incertezza misurazione 3dB

‡ KwA= incertezza della misurazione 3dB

1. Regolatore 5. Accoppiamento

2. Valvola di arresto di emergenza 6. Fusibile di sicurezza

3. Diametro tubo flessibile 7. Ingrassaggio – Rimuovere il platorello smerigliatore e

4. Dimensione della filettatura iniettare

Get other manuals https://www.bkmanuals.com

IT-2 80181639_ed2

(Dis. 16591836)

Ricambi e manutenzione

Raggiunto il limite di operatività dell’utensile, si consiglia di smontarlo, sgrassarlo e separare i pezzi in base al

materiale con il quale sono costituiti, in modo da poterli riciclare.

La lingua originale del presente manuale è l’inglese.

La riparazione e la manutenzione dell’utensile devono essere eseguite soltanto da un centro di assistenza

autorizzato.

Per qualsiasi comunicazione, rivolgersi all’ufficio o al rivenditore Ingersoll Rand più vicino.

Tampone di

supporto

Tampone di

smerigliatura

Get other manuals https://www.bkmanuals.com

Indice

Lingue:

Altri manuali Ingersoll-Rand Levigatrice

Ingersoll-Rand

Ingersoll-Rand Aro RS2 A EU Series Guida alla configurazione

Ingersoll-Rand

Ingersoll-Rand ARO E5P Manuale utente

Ingersoll-Rand

Ingersoll-Rand G1 Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 4151 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 4151 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 7P24L Manuale utente

Ingersoll-Rand

Ingersoll-Rand 317 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 8101MAX Manuale utente

Ingersoll-Rand

Ingersoll-Rand POWERFORCE PF100 Manuale utente

Ingersoll-Rand

Ingersoll-Rand RS2 B Series Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand 313 Manuale utente

Ingersoll-Rand

Ingersoll-Rand POWERFORCE PF100 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 312 Manuale utente

Ingersoll-Rand

Ingersoll-Rand HDS Series Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand 319-B Manuale utente

Ingersoll-Rand

Ingersoll-Rand ARO RS2 B Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 319 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 328A Manuale utente

Ingersoll-Rand

Ingersoll-Rand 312 Manuale utente

Ingersoll-Rand

Ingersoll-Rand RO2 B Series Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand 88S Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 7S30L Manuale utente

Ingersoll-Rand

Ingersoll-Rand 300G Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand G2 Series Manuale utente

Manuali Levigatrice popolari di altre marche

Oliver

Oliver 6305 Manuale utente

Jet

Jet 22-44 Pro-3 Manuale di servizio

Makita

Makita M9204 Manuale

Makita

Makita M9204 Manuale utente

Craftsman

Craftsman 351.215131 Manuale utente

Clarke

Clarke Woodworker CBS1-5B Manuale di istruzioni

Chicago Pneumatic

Chicago Pneumatic CP9778 Manuale utente

Nitto Kohki

Nitto Kohki BB-20 Manuale utente

Ferm

Ferm FEOS-135 Manuale utente

Unior

Unior 1510 Manuale utente

stayer

stayer ls1200 Manuale utente

Jet

Jet JSG-96 Manuale di servizio

Parkside

Parkside PDS 290 B2 Manuale utente

Status

Status XPA Series Manuale utente

Clarke

Clarke EZ Sand Manuale utente

Craftsman

Craftsman 113.22521 Manuale utente

Craftsman

Craftsman 113.225831 Manuale utente

CLAS

CLAS OP 1429 Manuale utente
