Ingersoll-Rand 3129 Manuale utente

80181654

Edition 4

May 2014

Save These Instructions

Product Information

EN Product Information

Especicaciones del producto

Spécications du produit

Προδιαγραφές προϊόντος

Especicações do Produto

Tuote-erittely

Produktspesikasjoner

Produktspecikationer

Productspecicaties

Technische Produktdaten

Speciche prodotto

Технические характеристики изделия

Dane techniczne narzędzia Rozmiar

Ierices specikacijas

Gaminio techniniai duomenys

A termék jellemzői

Toote spetsikatsioon

Specikace výrobku

Informaţii privind produsul

Информация за Продукта

제품 상세

製品仕様

产品信息

Špecikácie produktu

Specikacije izdelka

Podaci o proizvodu

Mini Polisher

Model 3129

2 80181654_ed4

48h

24h

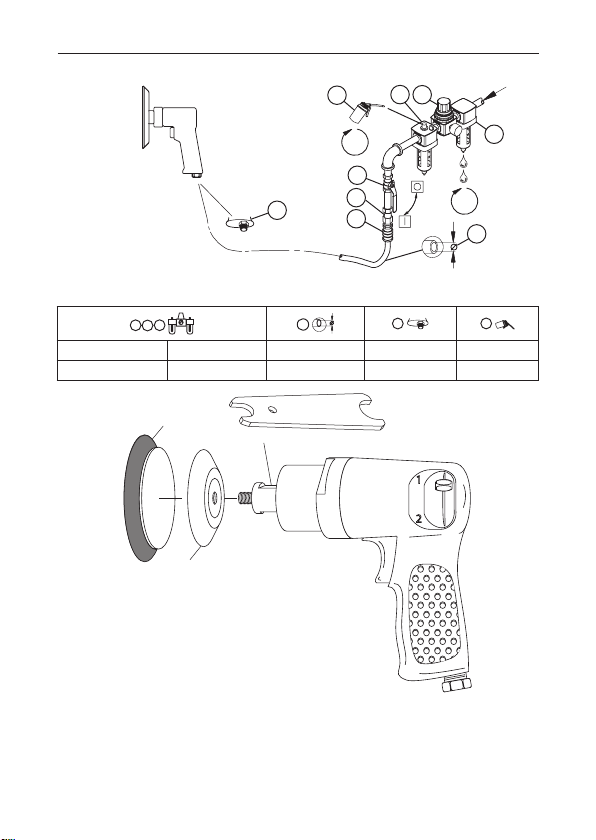

(Dwg. 16578577)

IR # - NPT IR # - BS inch (mm) NPT IR #

C38341-810 C383B1-810 3/8 (10) 1/4 10

(Dwg. 16591745)

80181654_ed4 EN-1

Product Safety Information

Intended Use:

These Polishers are designed for bung and polishing.

For additional information refer to Product Safety Information Manual Form 04580387.

Manuals can be downloaded from ingersollrandproducts.com.

Product Specications

Model

Free

Speed Pad Diameter Sound Level dB (A)

(ISO15744)

Vibration m/s²

(ISO28927)

rpm inch mm † Pressure (Lp) ‡ Power (Lw) Level *K

3129 6000 3 76.2 83.5 94.5 -- --

† KpA = 3dB measurement uncertainty * K = Vibration measurement uncertainty

‡ KwA = 3dB measurement uncertainty

WARNING

Sound and vibration values were measured in compliance with internationally recognized

test standards. The exposure to the user in a specic tool application may vary from these

results. Therefore, on site measurements should be used to determine the hazard level in

that specic application.

Installation and Lubrication

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain

condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install a

properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any hose

coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling discon-

nects. See drawing 16578577 and table on page 2. Maintenance frequency is shown in circular

arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:

1. Air lter 6. Thread size

2. Regulator 7. Coupling

3. Lubricator 8. Safety Air Fuse

4. Emergency shut-o valve 9. Oil

5. Hose diameter

Abrasive Installation

WARNING

Always turn o the air supply, bleed the air pressure and disconnect the air supply hose

when not in use, before installing, removing or adjusting any accessory on this tool, or

before performing any maintenance on this tool or any accessory.

●

EN-2 80181654_ed4

Backing Pads should be inspected for signs of irregularities such as fractures, excessive

wear, nicks, cuts, at the edges of center hole. Pads showing such characteristics should

not be used.

See drawing 16591745 on page no. 2.

A Polishing Pad

B Backing Pad

C Hold Wrench Tool here

For Hook and Loop Pad installation:

1. Use wrench to hold spindle in place.

2. Thread backing pad onto spindle.

3. Center polishing pad and attach onto backing pad.

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled,

degreased and parts be separated by material so that they can be recycled.

Original instructions are in English. Other languages are a translation of the original instructions.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

●

80181654_ed4 ES-1

Información de Seguridad Sobre el Producto

Uso Indicado:

Estas pulidoras están diseñadas para alisar y pulir.

Para obtener más información, consulte el formulario 04580387 del manual de

información de seguridad del producto.

Los manuales pueden descargarse desde ingersollrandproducts.com

Especicaciones del Producto

Modelo

Veloc.

libre

Diámetro del Disco

de Soporte

Nivel Sonoro dB (A)

(ISO15744)

Vibración

(ISO28927)

m/s²

rpm pulgadas mm † Presión (Lp) ‡ Potencia (Lw) Nivel *K

3129 6000 3 76.2 83.5 94.5 -- --

† KpA = 3dB de error

‡ KwA = 3dB de error

* K = de error (Vibración)

ADVERTENCIA

Los valores de ruido y vibración se han medido de acuerdo con los estándares para prue-

bas reconocidos internacionalmente. Es posible que la exposición del usuario en una apli-

cación especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in

situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.

Instalación y Lubricación

Dimensione la línea de aire para asegurar la máxima presión de funcionamiento (PMAX) en la

entrada de aire de la herramienta. Vacíe la condensación de las válvulas en los puntos bajos de

la tubería, ltro de aire y depósito del compresor diariamente. Instale una válvula de seguridad

en la manguera de alimentación de tamaño adecuado junto con un dispositivo antilatigazos,

en caso de usar enchufes rápidos sin corte de aire incorporado, para prevenir golpes de la

manguera si ésta falla o se desconecta el enchufe o acoplamiento rápido. Consulte la ilustración

16578577 en la página 2. La frecuencia de mantenimiento se muestra dentro de una echa

circular y se dene como h = horas, d = días y m = meses de uso real. Los elementos se

identican como:

1. Filtro de aire 6. Tamaño de la rosca

2. Regulador 7. Acoplamiento

3. Lubricante 8. Válvula de seguridad

4. Válvula de corte de emergencia 9. Aceite

5. Diámetro de la manguera

ES-2 80181654_ed4

Instalación Abrasiva

ADVERTENCIA

Desconecte el suministro de aire antes de reparar o cambiar las bandas de lijado.

Deben comprobarse los discos de soporte en busca de señales de irregularidades como

fracturas, desgaste excesivo, mellas o cortes en los bordes del agujero central. No deben

utilizarse los discos con dichas características.

Consulte la imagen 16591745 en la página 2.

A Disco Pulidor

B Disco de Soporte

C Sujete la Llave Aquí

Para instalar discos circulares o de gancho:

1. Utilice la llave para mantener el husillo en su sitio.

2. Enrosque el disco de soporte en el husillo.

3. Centre el disco pulidor y acóplelo en el disco de soporte.

Piezas y Mantenimiento

Una vez agotada la vida útil de la herramienta, se recomienda desarmarla, desengrasarla y

agrupar las piezas en función del material del que están fabricadas para reciclarlas.

Las instrucciones originales están en inglés. Las demás versiones son una traducción de las

instrucciones originales.

Las labores de reparación y mantenimiento de las herramientas sólo se pueden realizar en un

centro de servicio autorizado.

Remita todas las comunicaciones a la ocina o distribuidor de Ingersoll Rand más cercano.

●

80181654_ed4 FR-1

Consignes de Sécurité du Produit

Utilisation Prévue :

Ces polisseuses sont conçues pour des applications de lustrage et de polissage.

Pour des informations complémentaires, consultez le manuel 04580387 relatif aux infor-

mations de sécurité.

Les manuels peuvent être téléchargés sur le site ingersollrandproducts.com

Spécications du Produit

Modèle

Régime à

vide

Diamètre du

Disque

Niveau Sonore dB (A)

(ISO15744)

Vibration

(ISO28927)

m/s²

rpm pouces mm † Pression (Lp) ‡ Puissance (Lw) Niveau *K

3129 6000 3 76.2 83.5 94.5 -- --

† KpA = incertitude de mesure de 3dB

‡ KwA = incertitude de mesure de 3dB

* K = incertitude de mesure (Vibration)

AVERTISSEMENT

Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests

reconnues au niveau international. L’exposition de l’utilisateur lors d’une application

d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures

sur site an de déterminer le niveau de risque de cette application spécique.

Installation et Lubrication

Réglez l’alimentation en air de façon à obtenir une pression de fonctionnement maximale

(PMAX) de l’outil au niveau de l’entrée. Drainez quotidiennement le condensat des vannes

situées aux points bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un

raccordement de sûreté pneumatique de taille appropriée en amont du tuyau et utilisez un dis-

positif anti-débattement sur tous les raccords pour tuyaux sans coupure interne, an d’empêcher

les tuyaux de fouetter si l’un d’eux se décroche ou si le raccord se détache. Reportez-vous au

schéma 16578577 au tableau de la page 2. La fréquence des opérations d’entretien est indiquée

dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois de fonctionnement. Les

éléments sont identiés comme suit :

1. Filtre à air 6. Taille du letage

2. Régulateur 7. Raccord

3. Lubricateur 8. Raccordement de sûreté pneumatique

4. Vanne d’arrêt d’urgence 9. Huile

5. Diamètre du tuyau

FR-2 80181654_ed4

Installation de L’élément Abrasif

AVERTISSEMENT

Débranchez l’alimentation en air avant toute maintenance ou tout remplacement des

patins de ponçage.

Inspectez les disques de renfort pour détecter d’éventuelles anomalies, telles que des

ssures, une usure excessive, des éraures ou des coupures, en périphérie du trou

central. Les patins présentant ce type d’anomalies ne doivent pas être utilisés.

Voir schéma 16591745 à la page 2.

A Patin de polissage

B Disque de Renfort

C Tenez la clé ici

Pour l’installation du crochet et du patin :

1. Utilisez la clé pour maintenir en place la broche.

2. Vissez le disque de renfort sur la broche.

3. Centrez le patin de polissage et xez-le au disque de renfort.

Pièces Détachées et Maintenance

Lorsque l’outil est arrivé en n de vie, il est recommandé de le démonter, de dégraisser les pièces

et de trier ces dernières par matériau de manière à pouvoir les recycler.

Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions

d’origine.

Seul un centre de service agréé peut eectuer la réparation et la maintenance des outils.

Transmettez toutes vos communications au bureau ou au distributeur Ingersoll Rand le plus

proche.

●

80181654_ed4 IT-1

Informazioni sulla Sicurezza del Prodotto

Uso Consentito:

Queste lucidatrici sono progettate per operazioni di pulitura e lucidatura.

Per ulteriori informazioni, consultare il modulo 04580387 del Manuale contenente le

informazioni sulla sicurezza del prodotto.

I manuali possono essere scaricati dal sito ingersollrandproducts.com

Speciche Prodotto

Model

Velocità

a Vuoto

Diametro

Platorello

Livello di Rumorosità dB (A)

(ISO15744)

Vibrazion

(ISO28927)

m/s²

rpm inch mm † Pressione (Lp) ‡ Potenza (Lw) Livello *K

3129 6000 3 76.2 83.5 94.5 -- --

† KpA = incertezza misurazione 3dB

‡ KwA = incertezza misurazione 3dB

* K = incertezza misurazione (Vibrazioni)

AVVERTIMENTO

I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test

riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno

specico strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario

utilizzare le misurazioni in loco per determinare il livello di pericolo della specica

applicazione.

Installazione e Lubricazione

La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare

all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la

condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal

serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del

tubo essibile e utilizzare un dispositivo antivibrazione su tutti i manicotti senza arresto interno

per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.

Vedere il disegno 16578577 e la tabella a pag. 2. La frequenza di manutenzione viene illustrata

da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.

Componenti:

1. Filtro dell’aria 6. Dimensione della lettatura

2. Regolatore 7. Accoppiamento

3. Ingrassatore 8. Fusibile di sicurezza

4. Valvola di arresto di emergenza 9. Olio

5. Diametro tubo essibile

IT-2 80181654_ed4

Installazione Elemento Abrasivo

AVVERTIMENTO

Scollegare l’alimentazione dell’aria prima di riparare o sostituire i platorelli della

smerigliatrice.

Ispezionare i platorelli di supporto per controllare che non vi siano anomalie quali

fratture, usura eccessiva, scheggiature o tagli sui bordi del foro centrale. Se sui platorelli

vengono riscontrate le suddette anomalie, non usarli.

Vedere il disegno 16591745 a pagina 2.

A Platorello di Lucidatura

B Platorello di Supporto

C Tenere l’utensile in questa posizione

Installazione platorelli con ssaggio tipo“Hook & Loop”:

1. Usare la chiave per tenere in posizione il mandrino.

2. Avvitare il platorello di supporto sul mandrino.

3. Centrare il platorello di lucidatura e ssarlo su quello di supporto.

Ricambi e Manutenzione

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i

componenti secondo i materiali in modo da poterli riciclare.

Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni

originali.

Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro

di Assistenza Autorizzato.

Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

●

Indice

Lingue:

Altri manuali Ingersoll-Rand Levigatrice

Ingersoll-Rand

Ingersoll-Rand CA series Manuale utente

Ingersoll-Rand

Ingersoll-Rand ARO 8421-A4-W Manuale utente

Ingersoll-Rand

Ingersoll-Rand 4151 Manuale utente

Ingersoll-Rand

Ingersoll-Rand ARO RS2 B Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 77A-EU Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand G2 Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand POWERFORCE PF100 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 7P24L Manuale utente

Ingersoll-Rand

Ingersoll-Rand 8101MAX Manuale utente

Ingersoll-Rand

Ingersoll-Rand 3128 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 319-B Manuale utente

Ingersoll-Rand

Ingersoll-Rand 4151 Manuale utente

Ingersoll-Rand

Ingersoll-Rand R02 B Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand R025A Series Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand 8416-B Series Istruzioni operative

Ingersoll-Rand

Ingersoll-Rand 312 Manuale utente

Ingersoll-Rand

Ingersoll-Rand RO25A Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand Aro RS2 A EU Series Guida alla configurazione

Ingersoll-Rand

Ingersoll-Rand 311A Manuale utente

Ingersoll-Rand

Ingersoll-Rand 313 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 319A Manuale utente

Ingersoll-Rand

Ingersoll-Rand 317G-A Manuale utente

Ingersoll-Rand

Ingersoll-Rand 317A Manuale utente

Ingersoll-Rand

Ingersoll-Rand RS23B-PLV-1 Guida all'installazione

Manuali Levigatrice popolari di altre marche

Oliver

Oliver 6305 Manuale utente

Jet

Jet 22-44 Pro-3 Manuale di servizio

Makita

Makita M9204 Manuale

Makita

Makita M9204 Manuale utente

Craftsman

Craftsman 351.215131 Manuale utente

Clarke

Clarke Woodworker CBS1-5B Manuale di istruzioni

Chicago Pneumatic

Chicago Pneumatic CP9778 Manuale utente

Nitto Kohki

Nitto Kohki BB-20 Manuale utente

Ferm

Ferm FEOS-135 Manuale utente

Unior

Unior 1510 Manuale utente

stayer

stayer ls1200 Manuale utente

Jet

Jet JSG-96 Manuale di servizio

Parkside

Parkside PDS 290 B2 Manuale utente

Status

Status XPA Series Manuale utente

Clarke

Clarke EZ Sand Manuale utente

Craftsman

Craftsman 113.22521 Manuale utente

Craftsman

Craftsman 113.225831 Manuale utente

CLAS

CLAS OP 1429 Manuale utente
