Ingersoll-Rand 312A Manuale utente

04581575

Edition 4

May 2014

Save These Instructions

Product Information

EN Product Information

Especicaciones del producto

Spécications du produit

Προδιαγραφές προϊόντος

Especicações do Produto

Tuote-erittely

Produktspesikasjoner

Produktspecikationer

Productspecicaties

Technische Produktdaten

Speciche prodotto

Технические характеристики изделия

Informacje o Produkcie

Ierices specikacijas

Gaminio techniniai duomenys

A termék jellemzői

Toote spetsikatsioon

Specikace výrobku

Špecikácie produktu

Specikacije izdelka

Informaţii privind produsul

Информация за продукта

제품 상세

製品仕様

产品信息

Podaci o proizvodu

Air Orbital Sander

312A

2 04581575_ed4

48h

24h

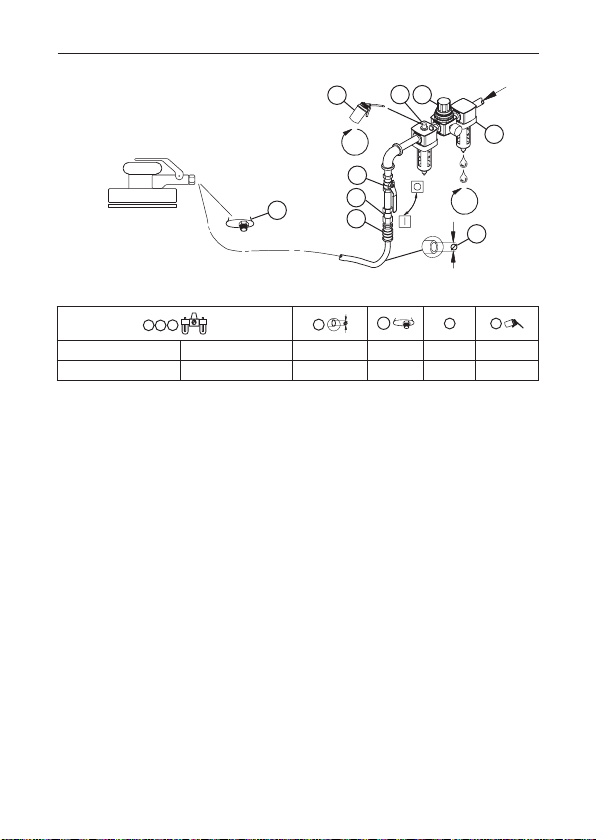

(Dwg. 16575516)

IR # - NPT IR # - BS inch (mm) NPT IR # IR#

C38341-810 C383D1-810 3/8 (10) 1/4” MSCF32 50

04581575_ed4 EN-1

Product Safety Information

Intended Use:

These Air Orbital Sanders are designed for smoothing and sanding paint, berglass, wood and

body ller.

For additional information refer to Product Safety Information Manual Form 04584967.

Manuals can be downloaded from ingersollrandproducts.com

Product Specications

Model

Free Speed Pad Size Sound Level dB (A)

(ISO15744)

Vibration m/s²

(ISO28927)

rpm inch mm † Pressure (Lp) ‡ Power (Lw) Level *K

312A 18000 3.5 X 6-1/3 88 X 165 86 97 7.7 1.5

† KpA = 3dB measurement uncertainty * K = Vibration measurement uncertainty

‡ KwA = 3dB measurement uncertainty

WARNING

Sound and vibration values were measured in compliance with internationally recognized

test standards. The exposure to the user in a specic tool application may vary from these

results. Therefore, on site measurements should be used to determine the hazard level in

that specic application.

Installation and Lubrication

Size air supply line to ensure tool’s maximum operating pressure (PMAX) at tool inlet. Drain

condensate from valve(s) at low point(s) of piping, air lter and compressor tank daily. Install

a properly sized Safety Air Fuse upstream of hose and use an anti-whip device across any

hose coupling without internal shut-o, to prevent hose whipping if a hose fails or coupling

disconnects. See drawing 16575516 and table on page 2. Maintenance frequency is shown in a

circular arrow and dened as h=hours, d=days, and m=months of actual use. Items identied as:

1. Air lter 6. Thread size

2. Regulator 7. Coupling and anti-whip device

3. Lubricator (not if lube-free tool) 8. Safety Air Fuse

4. Emergency shut-o valve 9. Oil (not if lube-free tool)

5. Hose diameter

Parts and Maintenance

When the life of the tool has expired, it is recommended that the tool be disassembled,

degreased and parts be separated by material so that they can be recycled.

Original instructions are in English. Other languages are a translation of the original instructions.

Tool repair and maintenance should only be carried out by an authorized Service Center.

Refer all communications to the nearest Ingersoll Rand Oce or Distributor.

ES-1 04581575_ed4

Información de Seguridad Sobre el Producto

Uso indicado:

Esta lijadora está diseñada para alisar y lijar pintura, bra de vidrio, madera y relleno.

Para obtener más información, consulte el formulario el manual de información de

seguridad del producto - formulario 04584967.

Los manuales pueden descargarse en ingersollrandproducts.com

Especicaciones del Producto

Modelo

Velocidad

libre

Diámetro

Disco Desoporte

Nivel sonoro dB (A)

(ISO15744)

Vibración m/s²

(ISO28927)

rpm Pulgadas mm † Presión (Lp) ‡ Potencia (Lw) Nivel *K

312A 18000 3.5 X 6-1/3 88 X 165 86 97 7.7 1.5

† KpA = 3dB de error

‡ KwA = 3dB de error

* K = de error (Vibración)

ADVERTENCIA

Los valores de ruido y vibración se han medido de acuerdo con los estándares para prue-

bas reconocidos internacionalmente. Es posible que la exposición del usuario en una apli-

cación especíca de herramienta diera de estos resultados. Por lo tanto, la mediciones in

situ se deberían utilizar para determinar el nivel de riesgo en esa aplicación especíca.

Instalación y Lubricación

Diseñe la línea de suministro de aire para asegurar la máxima presión de funcionamiento (PMAX)

en la entrada de la herramienta. Vacíe el condensado de las válvulas en los puntos inferiores de

la tubería, ltro de aire y depósito del compresor de forma diaria. Instale una contracorriente de

manguera de fusil de aire de seguridad de tamaño adecuado y utilice un dispositivo antilatigazos

en cualquier acoplamiento de manguera sin apagador interno para evitar que las mangueras

den latigazos en caso de que una manguera falle o de que el acoplamiento se desconecte.

Consulte la dibujo 16575516 y la tabla en la página 2. La frecuencia de mantenimiento se

muestra dentro de una echa circular y se dene como h = horas, d = días y m = meses de uso

real. Los elementos se identican como:

1. Filtro de aire 6. Tamaño de la rosca

2. Regulador 7. Acoplamiento y el dispositivo anti-látigo

3. Lubricador (sólo si la herramienta 8. Fusil de aire de seguridad

necesita lubricación) 9. Aceite (sólo si la herramienta necesita

4. Válvula de corte de emergencia lubricación)

5. Diámetro de la manguera

04581575_ed4 ES-2

Piezas y Mantenimiento

Una vez vencida la vida útil de herramienta, se recomienda desarmar la herramienta,

desengrasarla y separar las piezas de acuerdo con el material del que están fabricadas para

reciclarlas.

Las instrucciones originales están en inglés. Las demás versiones son una traducción de las

instrucciones originales.

Las labores de reparación y mantenimiento de las herramientas sólo puede ser realizadas por un

Centro de Servicio Autorizado.

Toda comunicación se deberá dirigir a la ocina o al distribuidor Ingersoll Rand más próximo.

FR-1 04581575_ed4

Informations de Sécurité du Produit

Utilisation Prévue:

Cette ponceuse est conçue pour l’égrenage et le ponçage de la peinture, de la bre de verre, du

bois et du mastic de carrosserie.

Pour plus d’informations, consultez le manuel d’informations de sécurité du produit

- Formulaire 04584967.

Les manuels peuvent être téléchargés à l’adresse ingersollrandproducts.com

Spécications du Produit

Modèle

Vitesse

Libre

Diamètre

du Disque

Niveau Acoustique dB (A)

(ISO15744)

Vibration m/s2

(ISO28927)

t/m Pounces mm † Pression (Lp) ‡ Puissance (Lw) Niveau *K

312A 18000 3.5 X 6-1/3 88 X 165 86 97 7.7 1.5

† KpA = incertitude de mesure de 3dB

‡ KwA = incertitude de mesure de 3dB

* K = incertitude de mesure (Vibration)

AVERTISSEMENT

Les valeurs sonores et vibratoires ont été mesurées dans le respect des normes de tests

reconnues au niveau international. L’exposition de l’utilisateur lors d’une application

d’outil spécique peut diérer de ces résultats. Par conséquent, il faut utiliser des mesures

sur site an de déterminer le niveau de risque de cette application spécique.

Installation et Lubrication

Dimensionnez l’alimentation en air de façon à obtenir une pression maximale (PMAX) au niveau

de l’entrée d’air de l’outil. Drainez quotidiennement le condensat des vannes situées aux points

bas de la tuyauterie, du ltre à air et du réservoir du compresseur. Installez un raccordement à

air de sûreté dont la taille est adaptée au tuyau et placez-le en amont de celui-ci, puis utilisez

un dispositif anti-débattement sur tous les raccords pour tuyaux sans fermeture interne, an

d’empêcher les tuyaux de fouetter si l’un d’entre eux se décroche ou si le raccord se détache.

Reportez-vous à l’illustration 16575516 et au tableau de la page 2. La fréquence des opérations

d’entretien est indiquée dans la èche circulaire et est dénie en h=heures, d=jours, et m=mois

de fonctionnement. Eléments identiés en tant que:

1. Filtre à air 6. Taille du letage

2. Régulateur 7. Dispositif de raccord et de sécurité

3. Lubricateur (sauf sur les outils qui ne 8. Raccordement à air de sûreté

nécessitent aucun graissage) 9. Huile(sauf sur les outils qui ne nécessitent x

4. Vanne d’arrêt d’urgence installation)

5. Diamètre du tuyau

04581575_ed4 FR-2

Pièces Détachées et Maintenance

A la n de sa durée de vie, il est recommandé de démonter l’outil, de dégraisser les pièces et de

les séparer en fonction des matériaux de manière à ce que ces derniers puissent être recyclés.

Les instructions d’origine sont en anglais. Les autres langues sont une traduction des instructions

d’origine.

La réparation et la maintenance des outils ne devraient être réalisées que par un centre de

services autorisé.

Adressez toutes vos communications au Bureau Ingersoll Rand ou distributeur le plus proche.

IT-1 04581575_ed4

Informazioni Sulla Sicurezza del Prodotto

Destinazione D’uso:

Questa smerigliatrice é stata studiata per levigare e sabbiare vernici, bra di vetro, legno e

intonaco.

Per ulteriori informazioni, consultare il modulo 04584967 del Manuale contenente le

informazioni sulla sicurezza del prodotto.

I manuali possono essere scaricati da internet al sito ingersollrandproducts.com

Speciche Prodotto

Modello

Velocità

a Vuoto

Diametro

Tampone

Livello Acustico dB (A)

(ISO15744)

Vibrazioni m/s²

(ISO28927)

giri/min Pollici mm † Pressione (Lp) ‡ Potenza (Lw) Livello *K

312A 18000 3.5 X 6-1/3 88 X 165 86 97 7.7 1.5

† KpA = incertezza misurazione 3dB

‡ KwA = incertezza misurazione 3dB

* K = incertezza misurazione (Vibrazioni)

AVVERTIMENTO

I valori relativi a suoni e vibrazioni sono stati misurati in conformità agli standard di test

riconosciuti a livello internazionale. L’esposizione all’utente nell’applicazione di uno

specico strumento può variare rispetto ai presenti risultati. Pertanto, sarebbe necessario

utilizzare le misurazioni in loco per determinare il livello di pericolo della specica ap-

plicazione.

Installazione e Lubricazione

La linea di alimentazione dell’aria deve essere dimensionata in maniera tale da assicurare

all’utensile la massima pressione di esercizio (PMAX) in ingresso. Scaricare quotidianamente la

condensa dalla valvola o dalle valvole sulla parte bassa della tubatura, dal ltro dell’aria e dal

serbatoio del compressore. Installare un fusibile di sicurezza di dimensioni adatte a monte del

tubo essibile e utilizzare un dispositivo antivibrazioni su tutti i manicotti senza arresto interno

per evitare i colpi di frusta dei essibili, se questi si guastano o se si staccano gli accoppiamenti.

Vedere il disegno 16575516 e la tabella a pagina 2. La frequenza di manutenzione viene

illustrata da una freccia circolare e denita con h=ore, d=giorni (days) e m=mesi di uso eettivo.

Componenti:

1. Filtro aria 6. Dimensione della lettatura

2. Regolatore 7. Accoppiamento e dispositivo anti-vibrazioni

3. Lubricatore (assente nei sistemi non 8. Fusibile di sicurezza

lubricati 9. Olio (assente nei sistemi non lubricati)

4. Valvola di arresto di emergenza

5. Diametro tubo essibile

04581575_ed4 IT-2

Ricambi e Manutenzione

Quando l’attrezzo diventato inutilizzabile, si raccomanda di smontarlo, sgrassarlo e separare i

componenti secondo i materiali in modo da poterli riciclare.

Le istruzioni originali sono in lingua inglese. Le altre lingue sono una traduzione delle istruzioni

originali.

Riparazioni e manutenzione degli utensili devono essere eseguite esclusivamente da un Centro

di Assistenza Autorizzato.

Indirizzare tutte le comunicazioni al più vicino concessionario od ucio Ingersoll Rand.

DE-1 04581575_ed4

Hinweise zur Produktsicherheit

Vorgesehene Verwendung:

Diese Schleifmaschine wurde zum Glätten und Schleifen von Lack, Glasfaser, Holz und

Karosseriefüllmaterial entwickelt.

Für zusätzliche Informationen siehe das Formblatt 04584967 im Handbuch

Produktsicherheitsinformationen.

Handbücher können von ingersollrandproducts.com heruntergeladen werden.

Technische Produktdaten

Modell Nenndrehzahl Scheibendu

rchmesser

Schallpegel dB (A)

(ISO15744)

Schwingungs

m/s²

(ISO28927)

U/min Zoll mm † Druck (Lp) ‡ Stromzufuhr (Lw) Spegel *K

312A 18000 3.5 X 6-1/3 88 X 165 86 97 7.7 1.5

† KpA = 3dB Messunsicherheit

‡ KwA = 3dB Messunsicherheit

* K = messunsicherheit (Schwingungs)

WARNUNG

Schall- und Vibrationswerte wurden gemäß den international anerkannten Teststandards

gemessen. Die tatsächlichen Werte, denen der Benutzer während der Anwendung eines

bestimmten Werkzeugs ausgesetzt ist, können von diesen Ergebnissen abweichen. Vor

Ort sollten daher Maßnahmen getroen werden, um die Gefahrenstufe der jeweiligen

Anwendung zu bestimmen.

Montage und Schmierung

Druckluftzufuhrleitung an der Druckluftzufuhr des Werkzeugs gemäß des maximalen

Betriebsdrucks (PMAX) bemessen. Kondensat an den Ventilen an Tiefpunkten von Leitungen,

Luftlter und Kompressortank täglich ablassen. Eine Sicherheits- Druckluftsicherung gegen die

Strömungsrichtung im Schlauch und eine Anti- Schlagvorrichtung an jeder Verbindung ohne

interne Sperre installieren, um ein Peitschen des Schlauchs zu verhindern, wenn ein Schlauch

fehlerhaft ist oder sich eine Verbindung löst. Siehe Zeichnung 16575516 und Tabelle auf Seite 2.

Die Wartungshäugkeit mit einem Pfeil eingekreist und ist deniert in h=Stunden, d=Tagen und

m=Monaten der tatsächlichen Verwendung. Teile:

1. Luftlter 6. Gewindegröße

2. Regler 7. Kupplung und Schlagvermeidungsvor

3. Schmierbüchse (nicht bei Werkzeugen, bei richtung

denen keine Schmierung erforderlich ist) 8. Sicherheits-Druckluftsicherung

4. Notabsperrventil 9. Ölen (nicht bei Werkzeugen, bei denen

5. Schlauchdurchmesser keine Schmierung erforderlich ist)

Indice

Lingue:

Altri manuali Ingersoll-Rand Levigatrice

Ingersoll-Rand

Ingersoll-Rand CA200RS812 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 311G Manuale utente

Ingersoll-Rand

Ingersoll-Rand 311A Manuale utente

Ingersoll-Rand

Ingersoll-Rand G1 Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 4151 Manuale utente

Ingersoll-Rand

Ingersoll-Rand CA series Manuale utente

Ingersoll-Rand

Ingersoll-Rand G1621 Manuale utente

Ingersoll-Rand

Ingersoll-Rand 300G Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 317-B Manuale utente

Ingersoll-Rand

Ingersoll-Rand 7S30L-EU Manuale utente

Ingersoll-Rand

Ingersoll-Rand 7S30L Manuale utente

Ingersoll-Rand

Ingersoll-Rand 88S-EU Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 8416-B Series Istruzioni operative

Ingersoll-Rand

Ingersoll-Rand CA-EU Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand 99S Manuale utente

Ingersoll-Rand

Ingersoll-Rand G1811 Manuale utente

Ingersoll-Rand

Ingersoll-Rand G4621 Manuale utente

Ingersoll-Rand

Ingersoll-Rand ARO E5P Manuale utente

Ingersoll-Rand

Ingersoll-Rand ARO RS2 B Series Manuale utente

Ingersoll-Rand

Ingersoll-Rand R025A Series Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand 7S30L Guida all'installazione

Ingersoll-Rand

Ingersoll-Rand 317A Manuale utente

Ingersoll-Rand

Ingersoll-Rand RS2xB Series Istruzioni operative

Ingersoll-Rand

Ingersoll-Rand 313 Manuale utente

Manuali Levigatrice popolari di altre marche

Oliver

Oliver 6305 Manuale utente

Jet

Jet 22-44 Pro-3 Manuale di servizio

Makita

Makita M9204 Manuale

Makita

Makita M9204 Manuale utente

Craftsman

Craftsman 351.215131 Manuale utente

Clarke

Clarke Woodworker CBS1-5B Manuale di istruzioni

Chicago Pneumatic

Chicago Pneumatic CP9778 Manuale utente

Nitto Kohki

Nitto Kohki BB-20 Manuale utente

Ferm

Ferm FEOS-135 Manuale utente

Unior

Unior 1510 Manuale utente

stayer

stayer ls1200 Manuale utente

Jet

Jet JSG-96 Manuale di servizio

Parkside

Parkside PDS 290 B2 Manuale utente

Status

Status XPA Series Manuale utente

Clarke

Clarke EZ Sand Manuale utente

Craftsman

Craftsman 113.22521 Manuale utente

Craftsman

Craftsman 113.225831 Manuale utente

CLAS

CLAS OP 1429 Manuale utente
