INSTEON Dimmer Switch
2477D, 2477DH
Quick Start Guide
Guide de départ rapide
INSTEON Dimmer Switch
Set Button
Bouton de réglage
Heat Sink Tab
(1000W Only)
Languette du
dissipateur de chaleur
(1 000 W seulement)
Off
Hold to Dim
Hors fonction
Maintenez enfoncé
pour atténuer
On
Hold to Brighten
En fonction
Maintenez enfoncé
pour éclairer
Brightness
LEDs
Voyants à DEL de
luminosité
Status LED
Voyant à DEL
d’état
NEW
X
For the complete Owner’s Manual and more, visit:
insteon.com/support
An de consulter le guide d’utilisation complet et plus,
visitez : insteon.com/support
MANUAL
Phillips Screwdriver
Tournevis Phillips

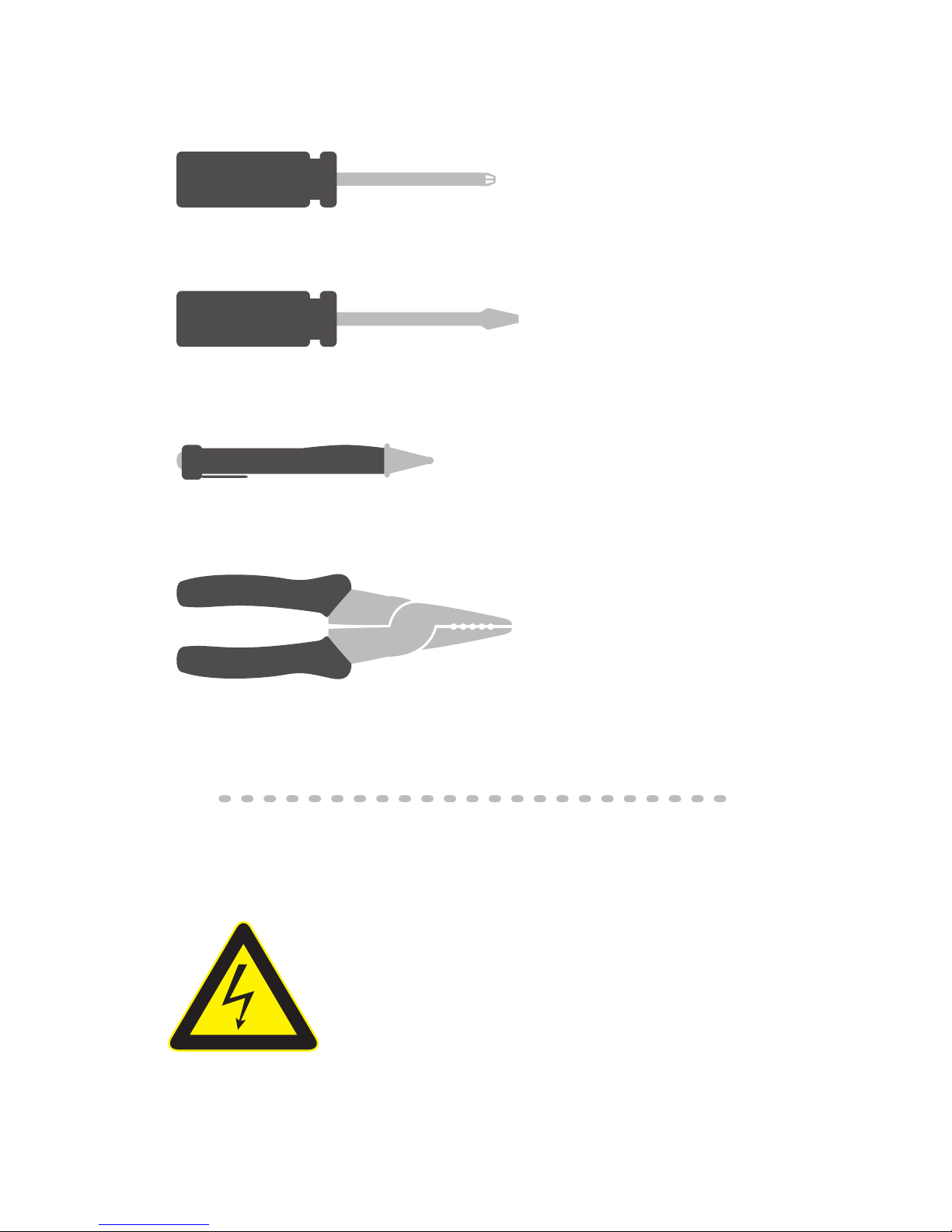

Tools Needed for Installation
Outils requis pour l’installation
Wire Cutter / Stripper
Pince coupe-l/à dénuder
Voltage Detector
Détecteur de tension
Flathead Screwdriver
Tournevis à tête plate
Disconnect Power
Coupez l’alimentation
Always disconnect power before
installation. Contact INSTEON Support
when uncertain about installation.
Coupez toujours l’alimentation avant de procéder
à l’installation. Communiquez avec le soutien
technique d’INSTEON si vous avez des doutes
sur l’installation.
1-866-243-8022
NEW
X
Installation
Installation
1
ON
ON
ON
ON
ON
ON
ON
OFF
ON ON
Turn off power to your switch at the electrical
service panel.
Coupez l’alimentation de l’interrupteur à partir du panneau
électrique.
Circuit Breakers
Disjoncteurs
Power is ON
L’alimentation est SOUS TENSION
Power is OFF
L’alimentation est HORS TENSION
Fuse Panel
Tableau des fusibles
or
2Remove the old switch and disconnect the wires.
If your box lacks neutral wires, stop and contact
support.
Débranchez les câbles de l’interrupteur actuel. Assurez-vous
de laisser environ ½ po de câble dénudé à l’extrémité.
Neutral Wire
Fil neutre
½”
12mm
1 2
!
3Turn on power at the circuit breaker and use a
voltage detector or multi-meter to identify line and
load. Line will be energized.
Mettez l’alimentation sous tension à partir du disjoncteur
et utilisez un détecteur de tension ou un multimètre pour
distinguer la tension secteur de la charge. La tension du
secteur sera active (sous tension).
4Turn off power at the circuit breaker. Connect the Dimmer Switch wires to the identied wires in the junction box. Verify that
the wire nuts are secure and that no exposed copper wire is visible except for the bare ground wire.
Mettez l’alimentation hors tension à partir du disjoncteur. Raccordez les câbles du gradateur aux câbles correspondants dans la boîte de
connexion. Assurez-vous que les connecteurs serre-ls soient solides et qu’aucun l de cuivre ne soit exposé à l’exception du l de mise à la
masse dénudé.
Line
Secteur
Load
Charge
Turn off power at the circuit breaker. Connect the Dimmer Switch wires to the identied wires in the junction box. Verify that
the wire nuts are secure and that no exposed copper wire is visible except for the bare ground wire.
Mettez l’alimentation hors tension à partir du disjoncteur. Raccordez les câbles du gradateur aux câbles correspondants dans la boîte de
connexion. Assurez-vous que les connecteurs serre-ls soient solides et qu’aucun l de cuivre ne soit exposé à l’exception du l de mise à la
masse dénudé.
Neutral
Neutre
Line
Secteur
Load
Charge
Ground
Mise à la masse
5Mount the Dimmer Switch into the junction box with
the LED bar on the left and turn power on to the
switch at the circuit breaker panel.
Installez le gradateur dans la boîte de connexion, en vous
assurant de mettre la barre des voyants à DEL à gauche,
puis remettez l’alimentation de l’interrupteur sous tension à
partir du panneau des disjoncteurs.

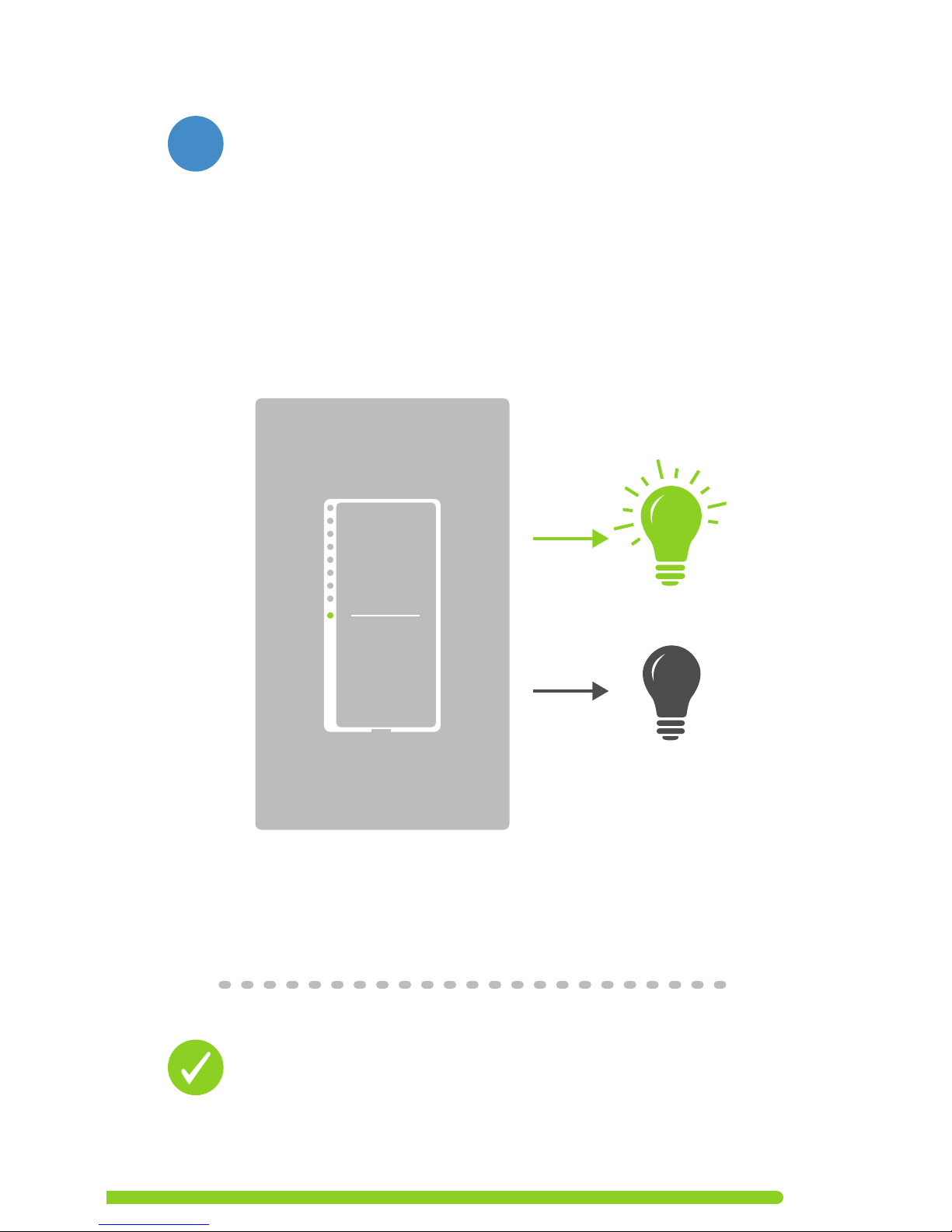

6Test your Dimmer Switch by tapping the paddle to
turn On and Off. Press and hold to dim or brighten.
Testez votre gradateur en tapant sur la palette pour mettre
sous/hors tension. Maintenez-le enfoncé pour éclairer ou
atténuer.
Installation Complete. You can now link your Dimmer
Switch to the Hub.
L’installation est terminée. Vous pouvez maintenant effectuer
la liaison du gradateur avec le concentrateur.
