ISC GH-PT 2538 AS Manuale utente
GH-PT 2538 AS
Petrol Lawn Trimmer Artikel-Nr.: 3401935
Ident-Nr.: 11012

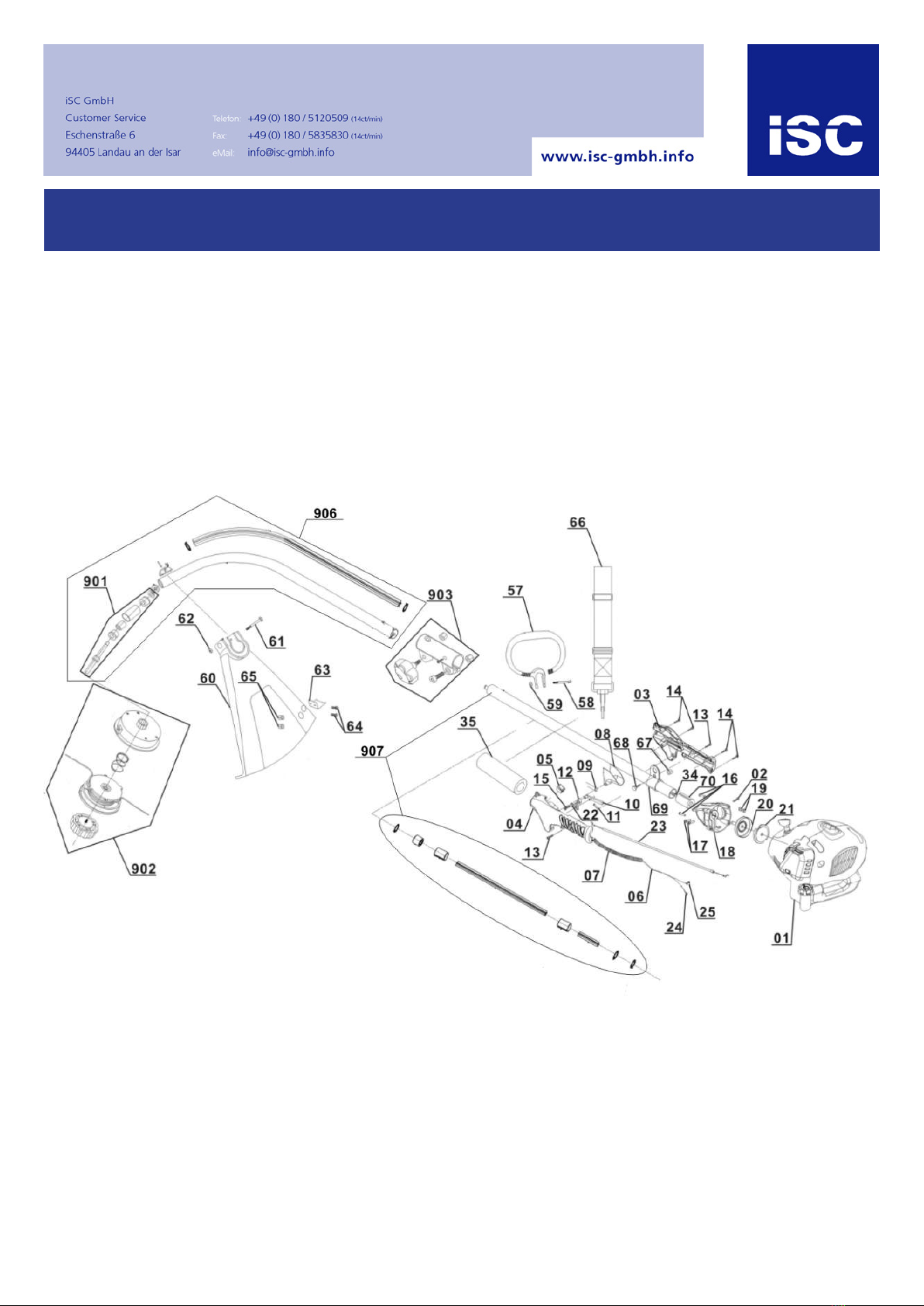

Komponenten / Ersatzteile
Position Artikel-Nr. Beschreibung
3 340186501003 right handle
4 340186501004 left handle
5 340193501005 switch (Einhell Red) Einhell Red
8 340193501008 trigger (Einhell Red) Einhell Red
9 340186501009 trigger spring
10 340193501010 liberate shaft (Einhell Red) Einhell Red
11 340186501011 spring
12 340186501012 liberate chunk für Gashebelsperre
18 340193501018 clutch cover (Einhell Red) Einhell Red
20 340186501020 clutch
21 340186501021 brake
23 340186501023 cord 117mm 530mm
34 340186501034 soft shaft ?6x665mm
57 340186501057 ÊopenË type handle
58 340186501058 screw M5x38 M5 x 40
59 340186501059 nut M5 M5
60 340193501060 baffle (Einhell Red) Einhell Red
61 340186501061 Screw M6*50mm M6 x 50
62 340186501062 nut M6 M6
63 340186501063 blade
64 340186501064 screw M5*12mm M5 x 12
65 340186501065 nut M5
66 340186501066 gallus
69 340186502069 gallus ring
800 340186501077 mixing bottle
801 340186501078 spark plug key
802 340186501079 wrench 8 / 10 8 / 10
803 340186501080 wrench for spool für Spulenwechsel
804 340186501081 cross screw 3,2 x 12 für Seilzug / 3,2 x 12
902 340186501902 string head assy.
903 340186501903 connector assy. Führungsholm
906 340186501906 lower tube cpl. komplett
907 340186501907 upper tube cpl. komplett
909 340193501909 engine (Einhell Red) 0,75 kW / 1 PS / 25,4 ccm
Komponenten / Ersatzteile
Position Artikel-Nr. Beschreibung Position Artikel-Nr. Beschreibung
101 340186501101 screw M5x20L M5 x 20
111 340186501111 flywheel assy
112 340186501112 screw M5x23L M5 x 22
113 340186501113 ignition equipment assy mit Zündkerzenstecker
114 340186501114 flameout assy
121 340186501121 crankcase washer
123 340186501123 screw M5x15L M5 x 15
124 340193501124 engine back cover (Einhell Red )
125 340186501125 screw M5x16L 4,8 x 16
126 340186501126 bearing 9.5x14.3x12.7mm 9,5 x 14,3 x 12,7 / FC-69066
127 340186502127 connecting rod
128 340186501128 bearing 8x12x10mm 8 x 12 x 10 / FC-67429
129 340186501129 piston pin
130 340186501130 piston
131 340186501131 piston ring
132 340186501132 cylinder washer
133 340186501133 cylinder
134 340186501134 spark plug L8RTC L8RTC
135 340186501135 gas pipe washer
137 340186501137 gas pipe
138 340186501138 carburetor washer
139 340186501139 carburetor MC1354BE
141 340193501141 air filter (Black) (Schwarz)
143 340186501143 washer ?5
144 340186501144 washer 10x18x1.5mm
145 340186501145 nut M5 M5
146 340186501146 air filter sponge
147 340193501147 air filter cover (Black) (Schwarz)
148 340186501148 ring
151 340186501151 muffler
152 340186501152 muffler cover
153 340186501153 washer ?5
154 340186501154 screw M5x53Lmm M5 x 53
156 340186502156 pipe
158 340186501158 pipe seat
159 340186501159 colander
160 340186501160 fuel box
805 340186501169 return pipe
806 340186502800 chuck for colander für Benzinleitung
904 340193501904 starter cpl. (Einhell Red) Einhell Red
905 340186501905 Fuel Tank Cap
908 340186501908 crankshaft cpl. komplett
Art.-Nr.: 34.019.35 I.-Nr.: 11012
Originalbetriebsanleitung
Benzin-Motortrimmer
Original operating instructions
Petrol Power Trimmer
Mode d’emploi d’origine
Débroussailleuse à moteur à essence
Istruzioni per l’uso
Tosaerba a filo con motore a benzina
UOriginal-bruksanvisning
Bensindriven grästrimmer/röjsåg
Originele handleiding
benzinemotortrimmer
XOriginalna navodila za uporabo
bencinske motorne kosilnice
lL Original betjeningsvejledning
Benzindrevet græstrimmer
zΠρωτότυπες Οδηγίες χρήσης
Bενζινοκίνητο θεριστήρι
GH-PT 2538 AS
Anleitung_GH_PT_2538_AS_SPK7__ 05.09.13 08:34 Seite 1
2
Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise
lesen und beachten.
Read and follow the operating instructions and safety information
before using for the first time.
Avant la mise en service, lisez le mode d’emploi et les consignes
de sécurité et respectez-les.
Prima della messa in esercizio leggete e osservate le istruzioni
per l’uso e le avvertenze di sicurezza.
Läs igenom och beakta bruksanvisningen och säkerhetsanvisningarna
före användning
Läs igenom och beakta bruksanvisningen och säkerhetsanvisningarna
före användning.
Vóór ingebruikneming de handleiding en de veiligheidsvoorschriften
lezen en in acht nemen!
XPred uporabo preberite in upoštevajte navodila za uporabo in
varnostne napotke.
lL Betjeningsvejledningen og sikkerhedsanvisningerne skal læses, inden
maskinen tages i brug. Alle anvisninger skal følges.
¶ÚÈÓ ÙË ı¤ÛË Û ÏÂÈÙÔ˘ÚÁ›· ‰È·‚¿ÛÙÂ Î·È ·ÎÔÏÔ˘ı‹ÛÙ ÙËÓ √‰ËÁ›·
¯Ú‹Û˘ Î·È ÙȘ Àԉ›ÍÂȘ ·ÛÊ·Ï›·˜
Anleitung_GH_PT_2538_AS_SPK7__ 05.09.13 08:34 Seite 2

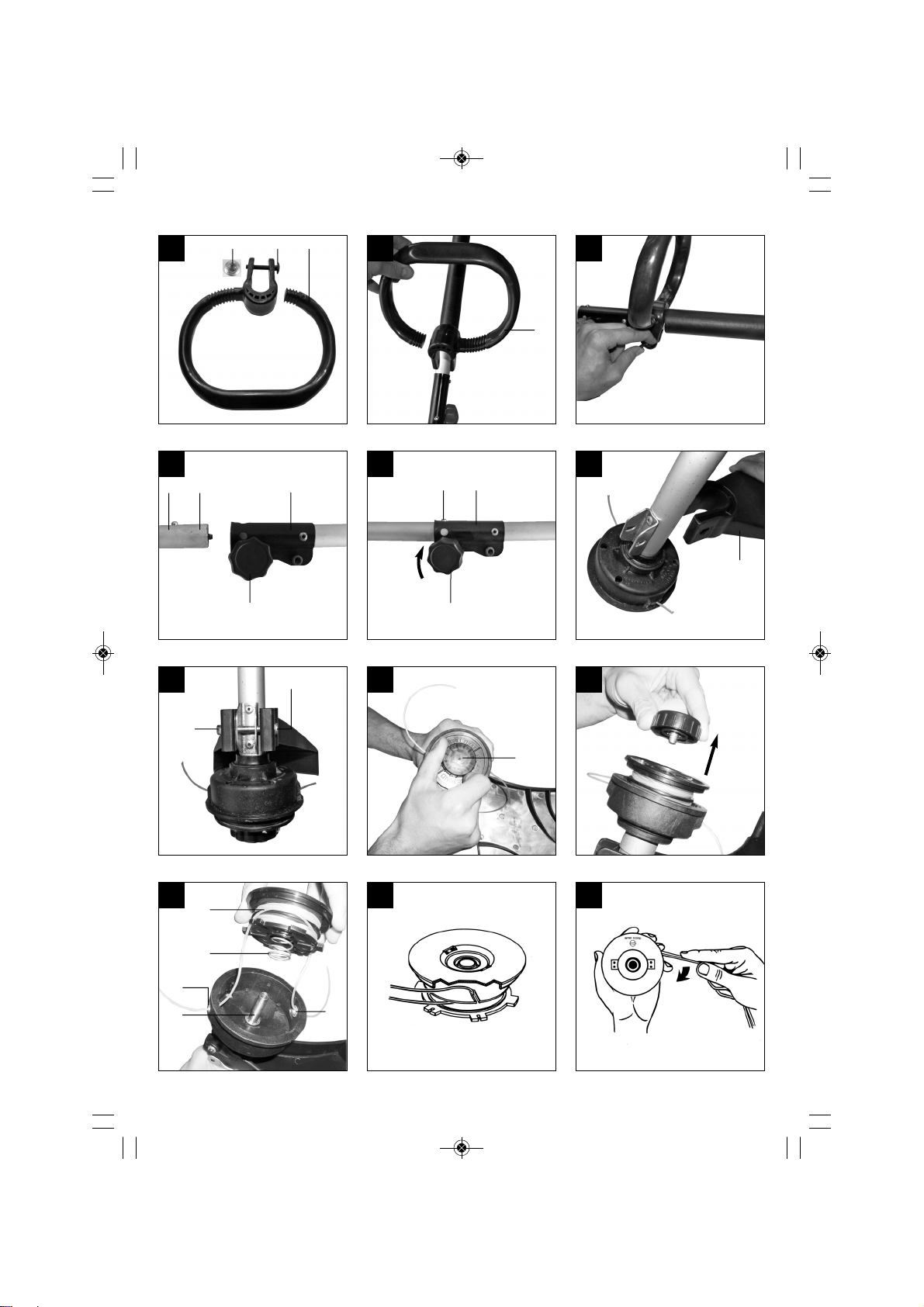

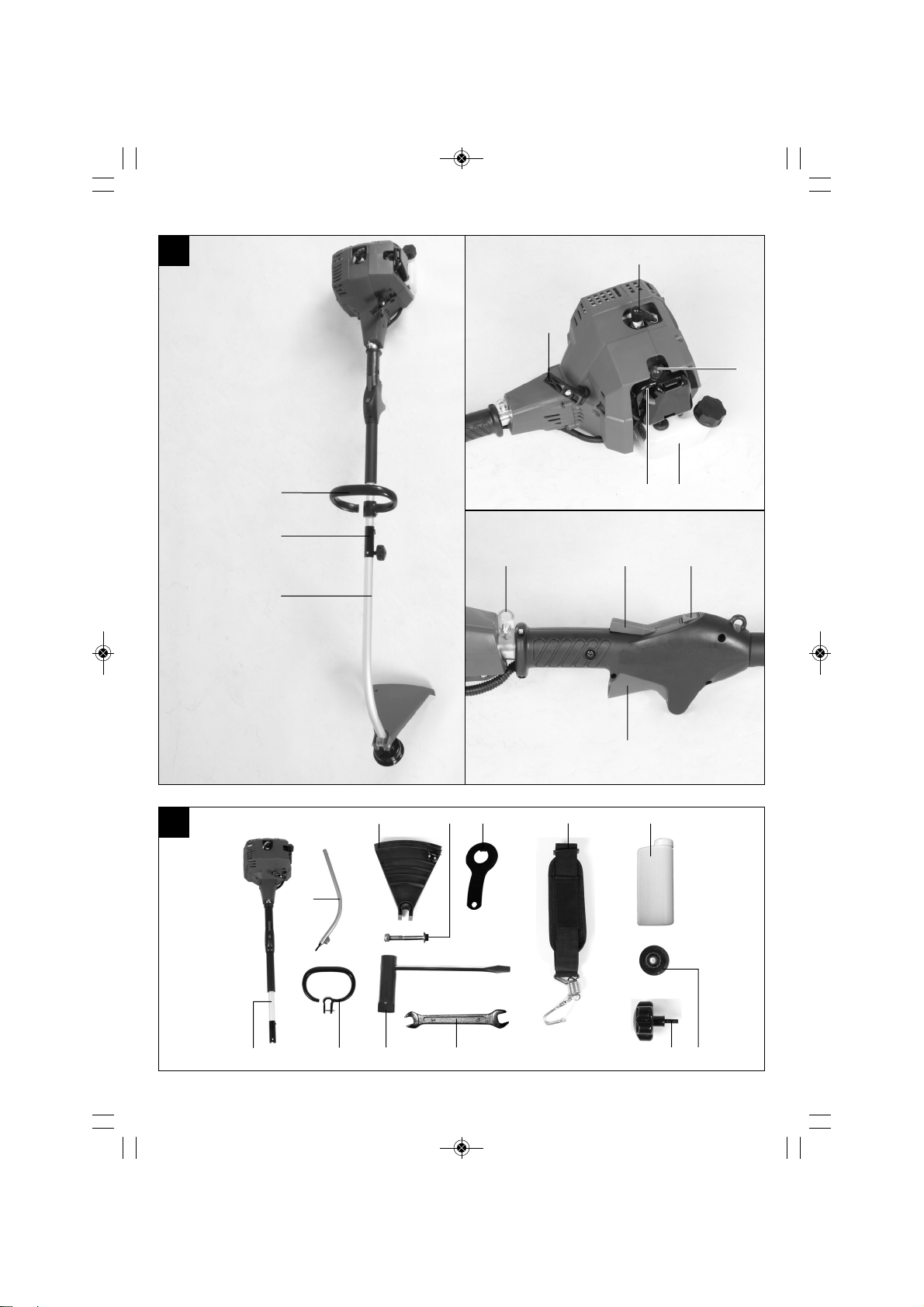

3
1
3
2
1
2
2
1321
20
19
23
14 10
16 15 18
4
24 12 9
23
7
56
11
Anleitung_GH_PT_2538_AS_SPK7__ 05.09.13 08:34 Seite 3
4
4a 4b
21
21
1
2C1
D
3a 3c3b
5a
14
3
5b 16 6a
6c
6b
G
K
16
H
I
J
K
6d 6e
17 17 3
Anleitung_GH_PT_2538_AS_SPK7__ 05.09.13 08:34 Seite 4

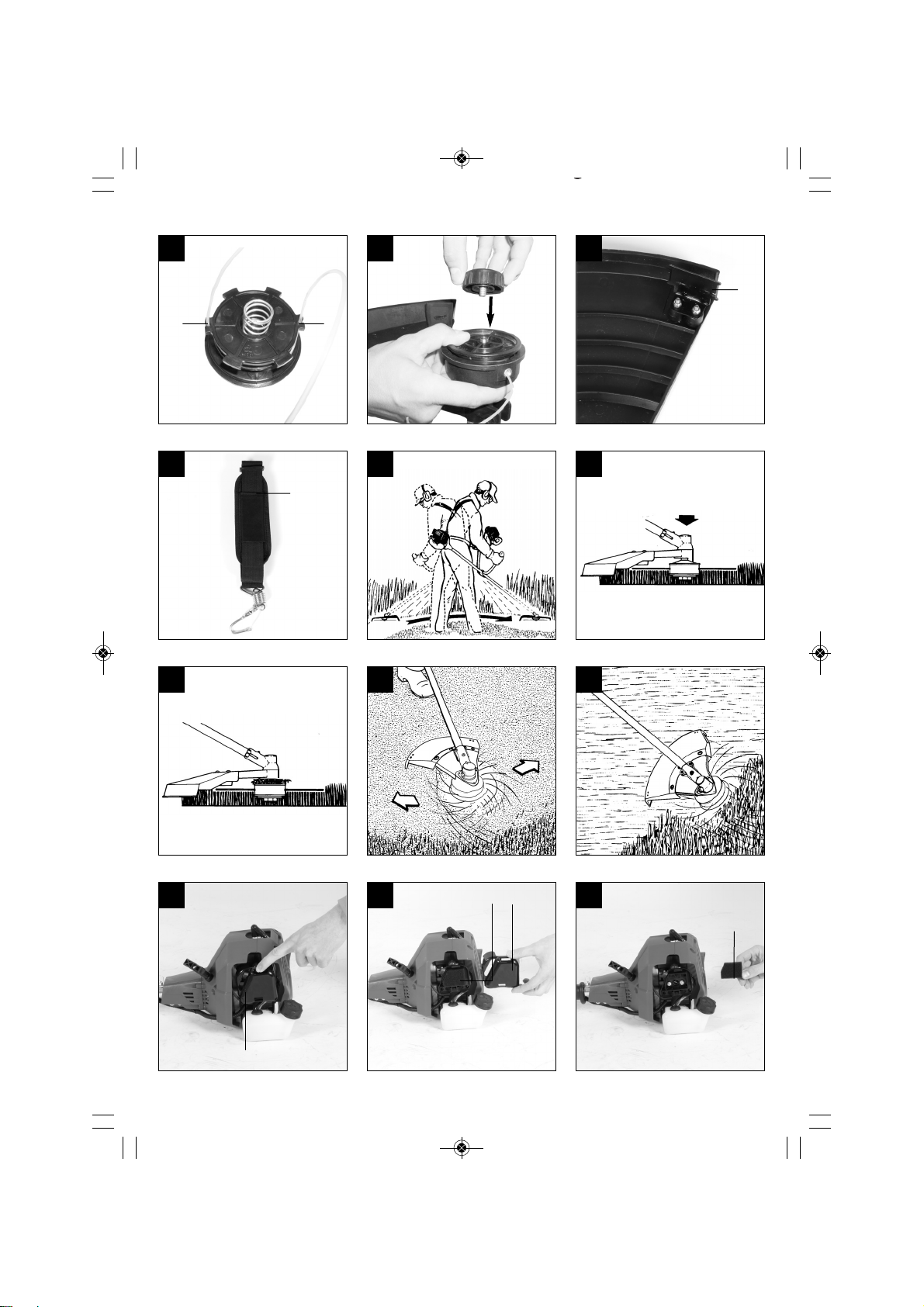

5
6f
LL
6g 7a
R
8a
15
9c 9d 9e
9a 9b
10b
10a
8
8
22 10c
22
Anleitung_GH_PT_2538_AS_SPK7__ 05.09.13 08:34 Seite 5

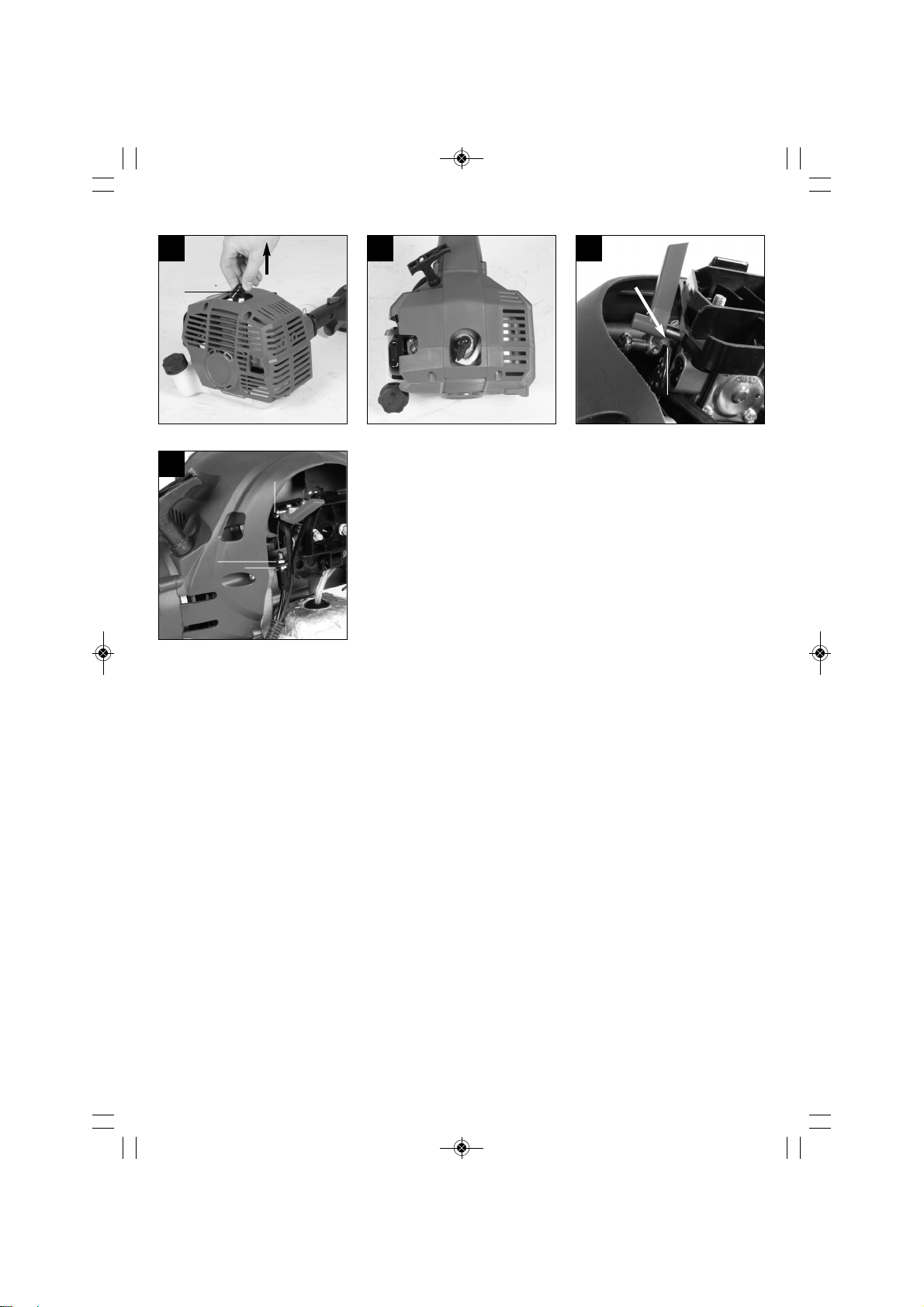

6
11b
11a 12a
12b
23
P
O
N
M
Anleitung_GH_PT_2538_AS_SPK7__ 05.09.13 08:34 Seite 6
7
D
Inhaltsverzeichnis
1. Sicherheitshinweise
2. Gerätebeschreibung
3. Lieferumfang
4. Bestimmungsgemäße Verwendung
5. Technische Daten
6. Vor Inbetriebnahme
7. Bedienung
8. Reinigung, Wartung und Ersatzteilbestellung
9. Lagerung und Transport
10. Entsorgung und Wiederverwertung
11. Fehlerbehebung
Anleitung_GH_PT_2538_AS_SPK7__ 05.09.13 08:34 Seite 7
