iWeld POCKETTIG 200 AC/DC DIGITAL Manuale utente
RCUTTING EDGE WELDING
HASZNÁLATI UTASÍTÁS
AWI/MMA kétfunkciós IGBT technológiás
AC/DC hegesztő inverter
POCKETTIG 200 AC/DC DIGITAL
FIGYELEM!
A hegesztés és vágás veszélyes üzem, ha nem körültekintően dolgoznak könnyen
balesetet, sérülést okozhat a kezelőnek illetve a környezetében tartózkodóknak. Ezért
a műveleteket csakis a biztonsági intézkedések szigorú betartásával végezzék! Olvassa
el gyelmesen jelen útmutatót a gép beüzemelése és működtetése előtt!
• Hegesztés alatt ne kapcsoljon más üzemmódra, mert
árt a gépnek!
• Használaton kívül csatlakoztassa le a munkakábele-
ket a gépről.
• A főkapcsoló gomb biztosítja a készülék teljes áramta-
lanítását.
• A hegesztő tartozékok, kiegészítők sérülésmentesek,
kiváló minőségűek legyenek.
• Csak szakképzett személy használja a készüléket!
ÁRAMÜTÉS: végzetes lehet
• Földeléskábelt – amennyiben szükséges, mert nem
földelt a hálózat - az előírásoknak megfelelően kösse!
• Csupasz kézzel ne érjen semmilyen vezető részhez a
hegesztő körben, mint elektróda vagy vezeték vég!
Hegesztéskor a kezelő száraz védőkesztyűt viseljen!
• A hegesztő a munkadarabtól elszigetelten legyen!
Hegesztéskor keletkezett füst és gá-
zok ártalmasak az egészségre.
Kerülje a füst vagy gázok belégzését!
• Munkaterület legyen jól szellőző!
Az ív fénykibocsátása árt a szemnek és bőrnek!
• Hegesztés alatt viseljen hegesztő pajzs-
ot, védőszemüveget és védőöltözetet a fény és a
hősugárzás ellen!
• A munkaterületen vagy annak közelében tartóz-
kodókat is védeni kell a sugárzásoktól!
TŰZVESZÉLY
• A hegesztési fröccsenés tüzet okozhat, ezért a
gyúlékony anyagot távolítsa el a munkaterületről!
• A tűzoltó készülék jelenléte és a kezelő tűzvédelmi
szakképesítése is szükséges a gép használatához!
Zaj: Árthat a hallásnak
Hegesztéskor / vágáskor keletkező zaj árthat a hallás-
nak, fülvédőt alkalmazzon!
Meghibásodás:
• Tanulmányozza át a kézikönyvet
• Hívja forgalmazóját további tanácsért.
HU
2
TARTALOMJEGYZÉK
BEVEZETÉS 4.
FŐBB PARAMÉTEREK 5.
BEÜZEMELÉS 6.
MŰKÖDÉS 7.
ÓVINTÉZKEDÉSEK 12.
KARBANTARTÁS 12.
HU
3
Bevezetés
Először is köszönjük, hogy hegesztőgépünket választotta és használja!
Hegesztőgépünk fejlett inverter technológiával készült és a nagy frekvenciájú, nagy
teljesítményű IGBT egyenirányítja az áramot, majd PWM használatával a kimenő
egyenáramot nagy teljesítményű munkavégzésre alkalmassá teszi, nagyban csök-
kentve a fő transzformátor tömegét és méreteit, 30%-al növelve a hatékonyságot.
A gép hatékonysága elérheti a 85%-ot ami 30%-os energia-megtakarítást eredmé-
nyez a hagyományos transzformátoros gépekkel összehasonlításban.
Az AC/DC hegesztőgépek az inverter technológia miatt könnyebbek, okosabbak és
hatékonyabbak elődjeiknél.
A hegesztőgép ipari és professzionális használatra alkalmas, megfelel az IEC60974
Nemzetközi Biztonsági Szabvány előírásainak.
A vásárlástól számított 1 év garanciát vállalunk a termékre. A garancia kizárólag a
vásárlás napján érvényesített garancia jeggyel és az eredeti számlával érvényes! A
gép gyári sorszámmal ellátott, kérjük győződjön meg arról, hogy ez a sorszám mind a
garancia jegyre, mind a számla első példányára felkerüljön!
Kérjük, hogy gyelmesen olvassa el és alkalmazza jelen útmutatót beüzemelés és
működés előtt!
HU
4
1. Fő paraméterek
HU
Paraméterek POCKETTIG 200 AC/DC
DIGITAL
Impulzus mód
Magasfrekvenciás gyújtás
Digitális vezérlés
Hálózati feszültség (V) 230±10%
Bekapcsolási idő (40OC) 200A - 25%
100A - 100%
Hálózati teljesítmény (kVA) 4.6(TIG)
7.2(MMA)
Üresjárai feszültség (V) 64
Munkafeszültség (V) MMA: 20,2 - 28
TIG: 10,2 - 18
Hegesztőáram tartomány (A) 10-200
Hatásfok (%) 80
Szigetelési osztály F
Védelmi osztály IP23S
Tömeg 3,5
Méret (mm) 400X140X230
Cikkszám 8POCTIG200ACDC
5
2. Beüzemelés
1. A POCKETTIG hegesztőgépek feszültség kiegészítő rendszerrel szereltek, így ha 15%-
kal csökken a feszültség, a hegesztőgép még mindig működik.
Ha hosszú vezetéket használ a feszültség csökken, javasoljuk, hogy növelje az átmérőt,
de ha a vezeték túl hosszú, rendellenes működést okozhat, ezért a megfelelő hosszt
válassza. A szellőzőnyílást hagyja szabadon a hűtőrendszer működése érdekében.
2. Megfelelően csatlakoztassa a védőgáz forrást! A tömlőt szorítóval kell megszorítani,
gázszivárgást vagy levegő bejutását megelőzni.
HU

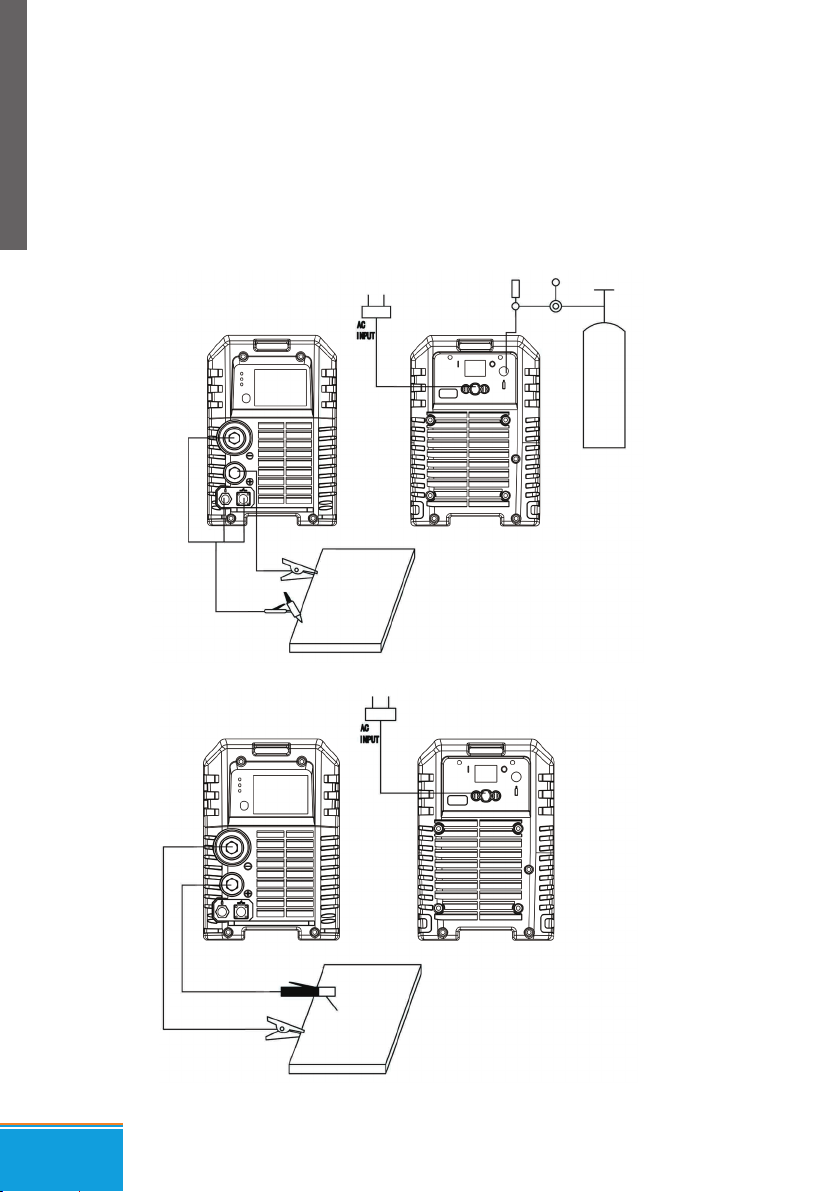

Csatlakozás AWI módban
Csatlakozás MMA módban
6
3. Működés
A hegesztési paraméterek beállítását a kezelőpanelen lévő forgó-nyomó gombbal
végezhetjük. A gomb elforgatásával a menüben kiválaszthatjuk a beállítani kívánt
paramétert, majd a gomb megnyomása után, beállíthatjuk a kívánt értéket szintén
a nyomógomb elforgatásával. Első lépésként a hegsztési módot válasszuk ki! Válasz-
tható AWI és MMA mód. A hegesztési módnak megfelelő grakus felületen tovább
nomíthatjuk a beállításokat.
HU

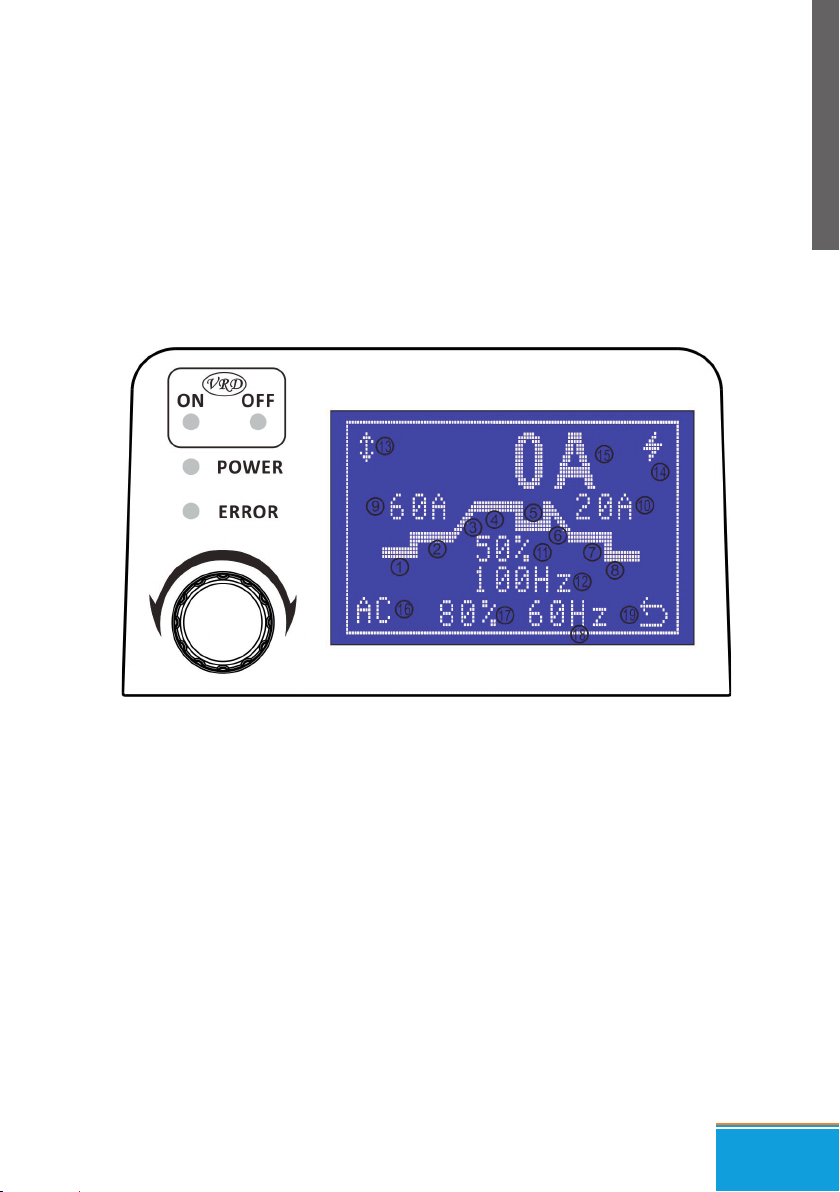

1. Gáz előáramlás (0,1-10s)
2. Kezdő áramerősség (10-200A)
3. Felfutási idő (0,1-10s)
4. Hegesztő áramerősség (10-200A)
5. Bázisáram (10-200A)
6. Lefutási idő (0,1-9,9s)
7. Kráterfeltöltés idő (1-10s)
8. Gáz utóáramlási idő (0,1-9,9s)
9. Gáz előáramlás/Kezdő áramerősség
/Felfutási idő/(impulzus módban
bázisáram) értékének kijelzése
10. Lefutási idő/második áramerősség
értékének kjelzése (impulzus mód-
ban kráterfeltöltés áramerősség/gáz
utóáramlás ideje)
11. Impulzus kitöltés (10-90%)
12. Pulzálás frekvencia (1-500 Hz)
13. 2T - 4T választó
14. HF - LIFT TIG választó
15. Hegesztőáram kijelző
16. AC vagy DC választó
17. Tisztítási tartomány (50-98%)
18. AC frekvencia (10-99 Hz)
19. Vissza a főmenübe
3-1. Menü elemei AC AWI módban
7
HU
3-2. Működés lépései AC AWI módban.
1. Kapcsolja be áramkapcsolót ventilátor működni kezd!
2. A menüben válassza az AWI módot majd válassza ki az AC funkciót!
3. Kapcsolja be gázgombot, állítsa gázáramlást a megfelelő értékre!
4. Munkadarab oxidációs fokának megfelelően állítsa be a tisztítási tartományt (17) !
5. Állítsa be a kívánt hegesztési ütemet (13), majd folytassa a beállítást a gyújtási mód-
dal (14), majd ezután állítsa be a kívánt hegesztési paramétereket (1-8)
6. A gyakorlatnak megfelelően állítsa be az „előáramlás”, „utóáramlás” és „lefutás”
időt!
7. A volfrám elektróda és a munkadarab közötti távolságot tartsa 2mm és 4mm között,
nyomja be a pisztoly gombját, hallani fogja nagyfrekvenciás gyujtás hangját, miu-
tán az ív átüt, a fröccsenés eltűnik és elkezdheti a munkát.

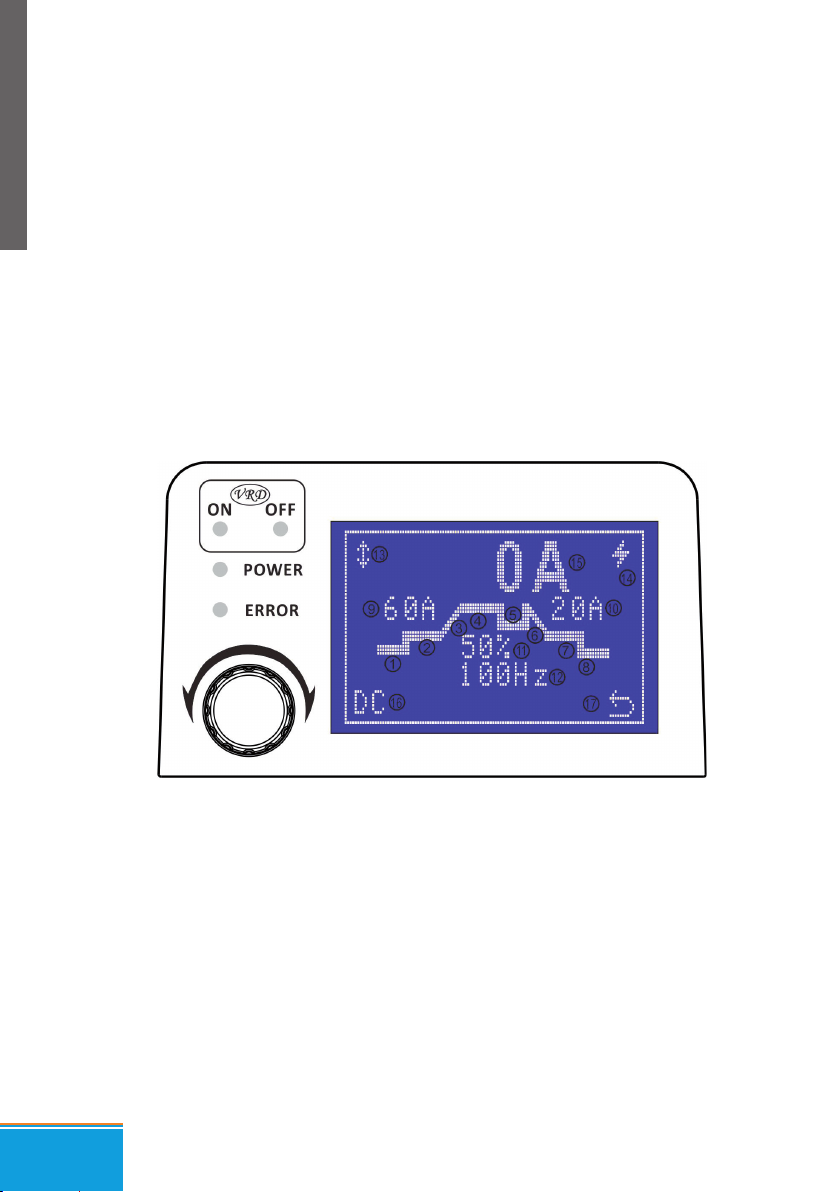

3-3. Menü elemei DC AWI módban
1. Gáz előáramlás (0,1-10s)
2. Kezdő áramerősség (10-200A)
3. Felfutási idő (0,1-10s)
4. Hegesztőáramerősség (10-200A)
5. Bázisáram (10-200A)
6. Lefutási idő (0,1-10s)
7. Kráterfeltöltés idő (1-10s)
8. Kráterfeltöltő áramerősség (10-200A)
9. Gáz előáramlás/Kezdő áramerősség
/Felfutási idő értékének kijelzése
10. Lefutási idő/Kráterfeltöltő
áramerősség értékének kjelzése
11. Impulzus kitöltés (10-200A)
12. Pulzálás frekvencia (1-500 Hz)
13. 2T - 4T választó
14. HF - LIFT TIG választó
15. Hegesztőáram kijelző
16. AC frekvencia (10-100 Hz)
17. Vissza a főmenübe
8
HU
3-4. Működés lépései DC AWI módban
1. Kapcsolja be áramkapcsolót ventilátor működni kezd!
2. A menüben válassza az AWI módot, majd a DC funkfciót!
3. Kapcsolja be gázgombot, állítsa gázáramlást a megfelelő értékre!
4. Munkadarab oxidációs fokának megfelelően állítsa be a tisztítási idő gombot!
Állítsa be a kívánt hegesztési ütemet (13), majd folytassa a beállítást a gyújtási mód-
dal (14), majd ezután állítsa be a kívánt hegesztési paramétereket (1-8)!
5. A volfrám elektróda és a munkadarab közötti távolságot tartsa 2mm és 4mm között,
nyomja be a pisztoly gombját, hallani fogja nagyfrekvenciás gyujtás hangját, miu-
tán az ív átüt, a fröccsenés eltűnik és elkezdheti a munkát.
3-5. Beüzemelés MMA Módban
Az összes hegesztési paraméter a hegesztőgép grakus menüjében szabályozható.
1. Csatlakoztassa a dugót egy földelt, 230V egyfázisú aljzatba.
2. Csatlakoztassa a (+) és (-) aljzatba a testkábelt és az elektródafogót. Rutil elektró-
da használatakor az elektródafogót a negatív pólushoz (-), míg bázikus elektróda
használatakor a pozitív pólushoz (+) kell csatlakoztatni.
3. Az inverter bekapcsolása.
4. Válassza ki az elektródás eljárást (MMA) és állítsa be a hegesztési paramétereket a
digitális felületen.
3-6. Működés lépései MMA módban
1. Kapcsolja be a főkapcsolót a panelen, ekkor a ventilátor működni kezd!
2. A menüben válassza az „MMA” módot!
3. A hegesztőáramot munkadarab vastagsága alapján szabályozza!

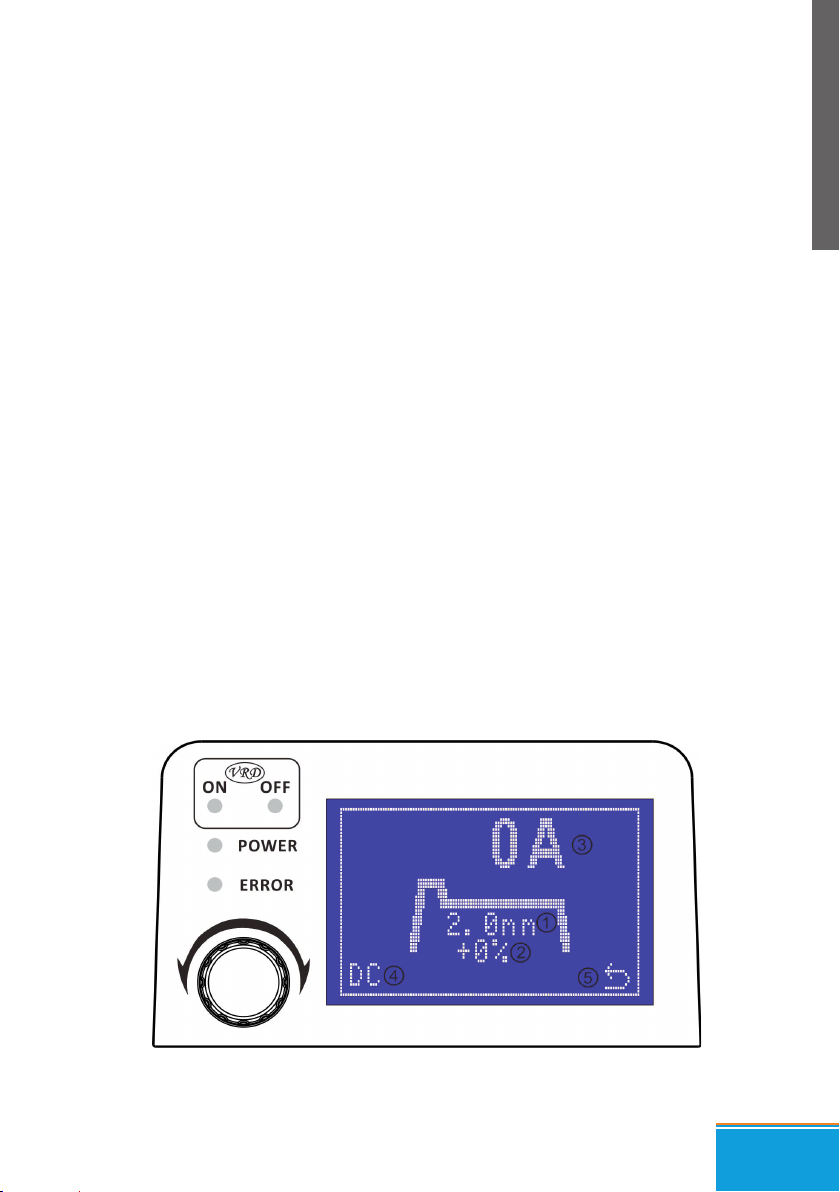

3-7. Menü elemei MMA AI (DIAM) módban
Hegesztési paraméterek automatikus beállítása az elektródaátmérő függvényében
- szinergikus üzemmód.
1. Elektróda átmérő beállítás (2-5mm)
2. Hegesztőáram nom-beállítás (0-20%)
3. Aktuális hegesztőáram kijelzés
4. AC-DC mód kiválasztás (elektróda
polaritás váltó)
5. Vissaz a főmenübe
9

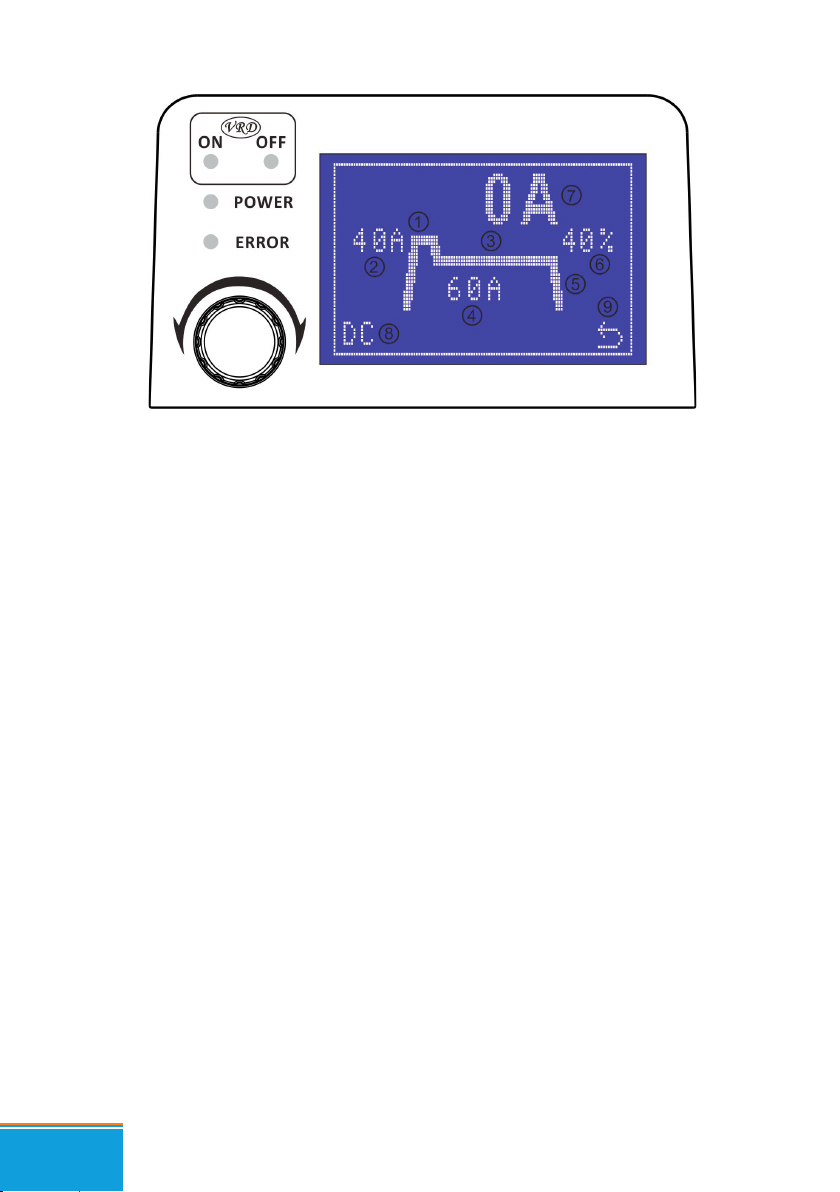

3-8. Menü elemei MMA PRO (ALL) módban
Hegesztési paraméterek manuális beállítása
1. Hot start szakasz
2. Hot start áramerősség (0-60A)
3. Munka ciklus
4. Hegesztőáramerősség (10-200A)
5. Arc force (0-100%)
6. Arc force beállított értéke
7. Aktuális hegesztőáram kijelzés
8. AC - DC mód választó (elektróda
polaritás váltó)
9. Vissza a főmenübe
3.9. Szakkifejezések részletes magyarázatai
-Kezdő áramerősség: a hegesztés elkezdése után, az áramnak fokozatosan kell emel-
kedni a hegsztőáram eléréséig, ez a funkció az áram kezdő értékét szabályozza.
- Kráterfeltöltő áramerősség: hegesztés befejezésekor, az áramnak fokozatosan kell
csökkennie leállásig, ez a funkció az áram befejező értékét szabályozza.
- AC frekvencia (AC): beállíthatja a pozitív-negatív félhullámok intervallumát, több erőt
és stabilitást adva ezzel az ívnek. Ez a plusz/mínusz ciklus tetszés szerint beállítható
és a felhasználó rendelkezik felette aszerint, hogy milyen mély beolvadást szeretne
elérni a lehető legtisztább varrat létrehozásához.
-Impulzus kitöltés: az impulzus ciklus hosszát szabályozza ez a funkció. Ez azt jelenti, hogy
csúcsáram szakaszban az impulzus ciklus hosszab vagy rövidebb mint a bázisáram
szakaszban. A két szakasz nem egyenlő hosszú, az arány beállításával elérhetjük a
legjobb olvadási eredményt.
- Ívgyujtás (Hot Start): ez a funkció ívgyujtáskor rövid időre megemeli a hegesztő-
áramot ezáltal megkönnyíti az ívgyújtást a hideg elektródával.
- Íverősség szabályozás (Arc Force): MMA üzemmódban amikor az ívhossz változik,
akkor a feszültség is változik és egy ponton elérhet egy kritikus értéket, amikor az
ív ereje nem megfelelő az olvadék fenntartásához. Ekkor az automatika hirtelen
megemeli vagy lecsökkenti az áramerősséget ami megfelelő az olvadék fenntar-
tásához. A szabályozóval változtathatja az automatika intezitását.
- 2T/4T mód: „2T” - rövid hegesztés, ha megnyomja gombot, áramot kap, ha fel-
elengedi, áramellátás leáll. „4T”-ben, első megnyomásra áram alá kerül és mindad-
dig így marad, míg újra meg nem nyomjuk a gombot.
10
Indice
Lingue:
Altri manuali iWeld Sistema di saldatura
iWeld
iWeld HD 200 MULTICELL Manuale utente
iWeld
iWeld GORILLA SUPERPULSE 200 Manuale utente
iWeld
iWeld DIGITAL SYNERGIC POCKETMIG 205 Manuale utente
iWeld
iWeld GORILLA POCKETPOWER 130 IGBT Manuale utente
iWeld
iWeld MIG 500 DIGITAL Manuale utente
iWeld
iWeld GORILLA POCKETMIG 195 ALUFLUX Manuale utente
iWeld
iWeld MIG 320 SYNERGIC Manuale utente
iWeld
iWeld MIG 200 IGBT Manuale utente
iWeld
iWeld GORILLA POCKETMIG 235 DP Manuale utente
iWeld
iWeld GORILLA POCKETPOWER 130 IGBT Manuale utente
iWeld
iWeld HD 220 LT DIGITAL PULSE Manuale utente
iWeld
iWeld CUT 50 CNC PILOT Manuale utente
iWeld
iWeld GORILLA MICROFORCE 120 VRD Manuale utente
iWeld
iWeld SYNERGIC PULSE MIG 380 Manuale utente
iWeld
iWeld GORILLA POWERTIG 200 AC/DC GORILLA POWERTIG 200... Manuale utente
iWeld
iWeld GORILLA POCKETMIG 205 CAR BODY SYNERGIC Manuale utente
iWeld
iWeld POCKETMIG 205 DSC Manuale utente
iWeld
iWeld GORILLA SUPERTIG 200 HF Manuale utente
iWeld
iWeld POLICLEAN 4000 RS Manuale utente
iWeld
iWeld GORILLA POWERTIG 200 AC/DC GORILLA POWERTIG 200... Manuale utente
