Jacuzzi SAVANNAH-B40C Manuale utente
p. 12015-06-15

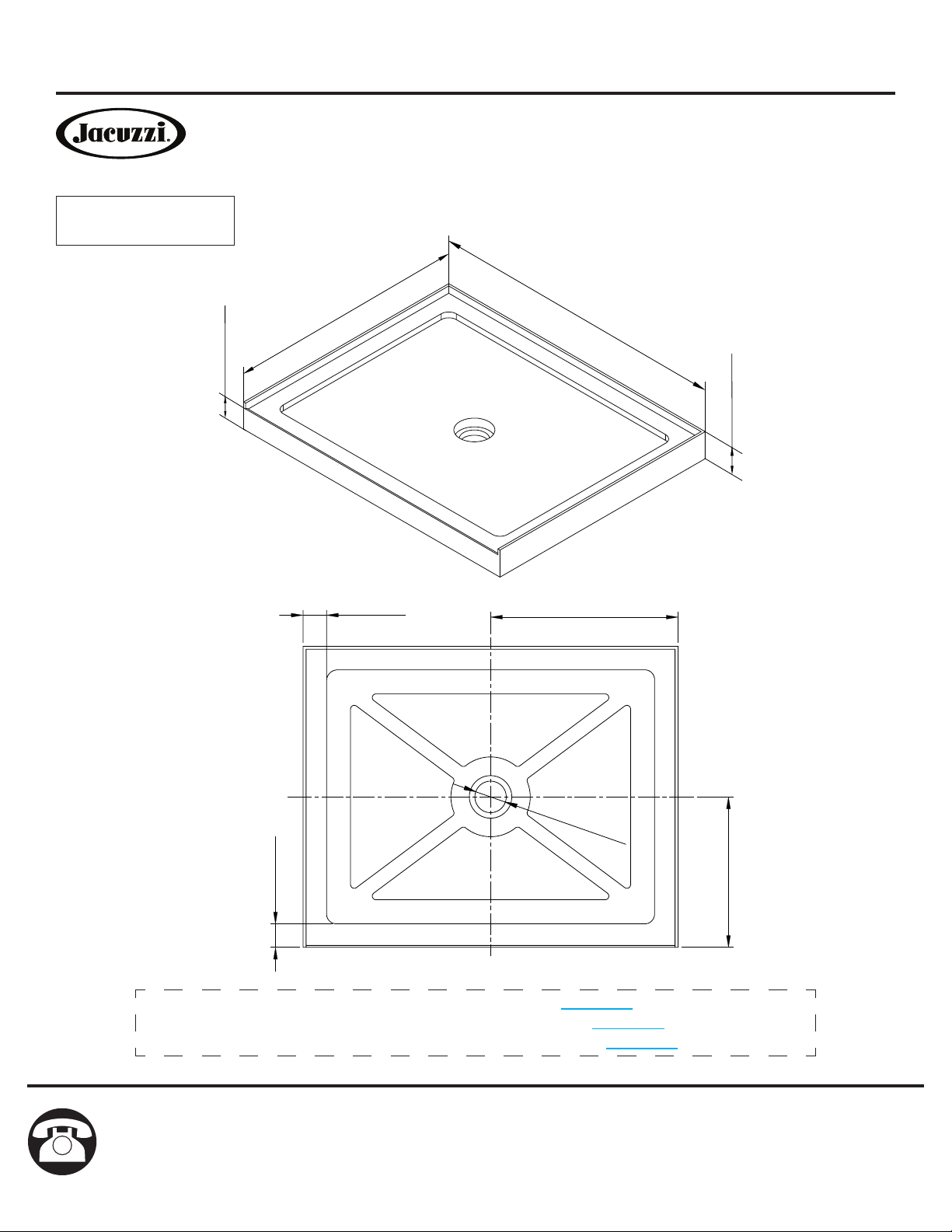

DIMENSION / DIMENSIÓN
Measures: millimeter [inch]
Mesures: millimètre [pouce]
Medidas: milímetros [pulgadas]
407 [16]
64 [2 1/2]
ø
85 [
ø
3 3/8]
64 [2 1/2] 508 [20]
68 [2 11/16]
93 [3 11/16]
813 [32]
1016 [40]
MODEL / MODÈLE / MODELO #SAVANNAH-B40C
ITEM / ARTICLE / ARTÍCULO #0577107
Questions, problèmes ou pièces manquantes?
Avant de retourner le produit à votre détaillant,
contactez notre service à la clientèle au
1-855-624-5959, du lundi au vendredi de 9h00 à
17h00 HNE.
Questions, problems, missing parts?
Before returning to your retailer, call our customer
service department at
1-855-624-5959, 9 a.m. - 5 p.m., EST, Monday
- Friday
Preguntas, problemas, piezas faltantes?
Antes de volver a la tienda, llame a nuestro
departamento de servicio al cliente al
1-855-624-5959, 9 am. – 5 pm., HDE, Lunes
a Viernes.
SAVANNAH SHOWER BASE / SAVANNAH BASE DE DOUCHE / SAVANNAH PLATO DE DUCHA
An installation video can be found on LOWES.CA
Un guide d’installation video est disponible sur LOWES.CA
Una guía de instalación de vídeo está disponible en LOWES.CA
p. 2

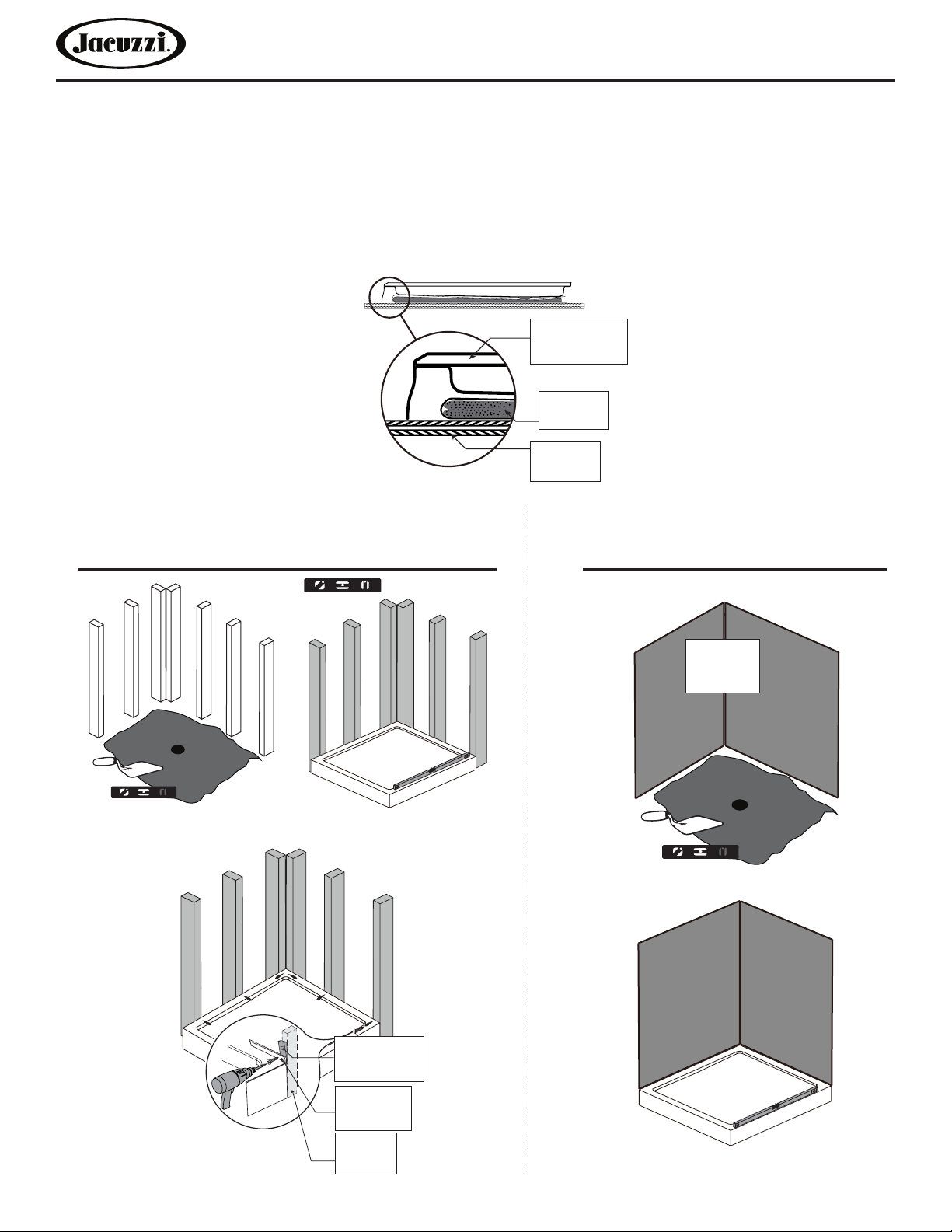

Ensure that all required plumbing has been prepared prior to installation of base.
Ensure that all water inlet and outlet plumbing has been prepared prior to installation of shower.
Fill the oor with cement before installing the shower base. Level the cement quickly.
S’assurer que toute la plomberie requise a été préparée avant l’installation de base.
S’assurer que la tuyauterie d’entrée et de sortie d’eau soit correctement localisée avant d’installer la douche à l’endroit choisi.
Remplissez le sol avec du ciment avant d’installer la base de douche. Niveler le ciment rapidement.
Asegúrese de que toda la plomería haya sido preparada antes de la instalación de la base.
Asegúrese de que la plomería de entrada y salida de agua haya sido preparada antes de la instalación de ducha.
Rellene el piso con cemento antes de instalar la base de la ducha. Nivele el cemento rápidamente.
LEVELING / NIVELAGE / NIVELACIÓN
Shower Base
Base de douche
Plato de ducha
Cement
Ciment
Cemento
Floor
Plancher
Piso
Tile wall
Mur de tuile
Pared de baldosa
Acrylic Wall
Mur d’acrylique
Pared de acrílico
Drywall
Placoplâtre
Tablaroca
Flange
Bride
Brida
Stud
Montant
Soportes
Wood shim
Cale en bois
Madera cuñas
Optional Step / Étape Optionnelle / Paso Opcional
p. 3

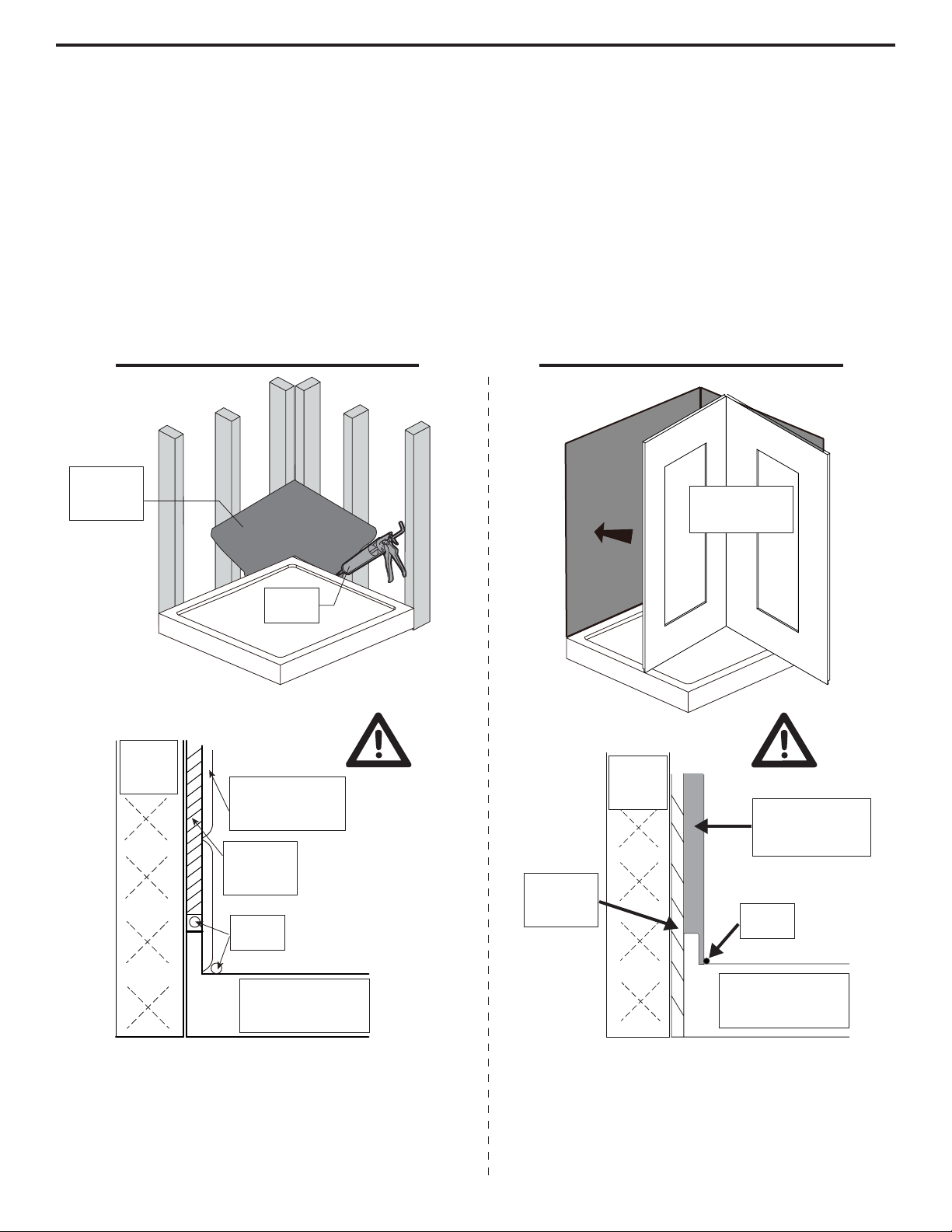

WALL INSTALLATION / INSTALLATION DU MUR / INSTALACIÓN DE LA PARED
Before continuing the installation:
• Ensure proper installation of the drain and test for leaks prior to installing the remaining pieces of shower unit.
• Verify all pipe connections to ensure no leaking occurs.
• Allow enough time for the cement and mortar to fully dry before installing the shower doors.
Avant de poursuivre l’installation:
• Vériez l’installation et l’étanchéité du drain avant de poursuivre l’installation des autres composantes de la cabine de douche.
• Vériez l’étanchéité de tous les raccords de tuyauterie.
• Accordez le temps nécessaire au séchage complet du ciment et mortier avant d’installer les rails des panneaux de verre.
Antes de continuar con la instalación:
• Asegúrese de que esté correctamente instalado el desagüe y pruébelo para detectar fugas antes de la instalación de las piezas
restantes de la unidad de la ducha.
• Verique todas las conexiones de tubería para garantizar que no haya fugas.
• Deje suciente tiempo para que el cemento y el mortero se sequen completamente antes de la instalación de las puertas de la ducha.
Flange / Bride / Brida
Stud
Montant
Soportes Tile wall
Mur de tuile
Pared de baldosa
Drywall
Placoplâtre
Tablaroca
Shower Base
Base de douche
Plato de ducha
Acrylic Wall
Mur d’acrylique
Pared de acrílico
Stud
Montant
Soportes
Drywall
Placoplâtre
Tablaroca
Shower Base
Base de douche
Plato de ducha
Flange / Bride / Brida
For further instrutions on how to install the acrylic walls, please
refer to the Shower installation manual.
Pour plus de détails concernant l’installation des murs
d’acrylique, svp se référer au guide d’installation de la douche.
Para obtener detalles sobre la instalación de paredes de
acrílico, por favor consulte la guía de instalación de la ducha.
Acrylic Wall
Mur d’acrylique
Pared de acrílico
Tile wall
Mur de tuile
Pared de baldosa
Acrylic Wall
Mur d’acrylique
Pared de acrílico
Silicone
Silicona
Silicone
Silicona
Drywall
Placoplâtre
Tablaroca
Silicone
Silicona
