INSTRUCTION MANUAL

精密焊接台

Ref. CD-2SHE

English 22

Page

中文 2

www.jbctools.com

精密焊接台

Ref. CD-2SHE

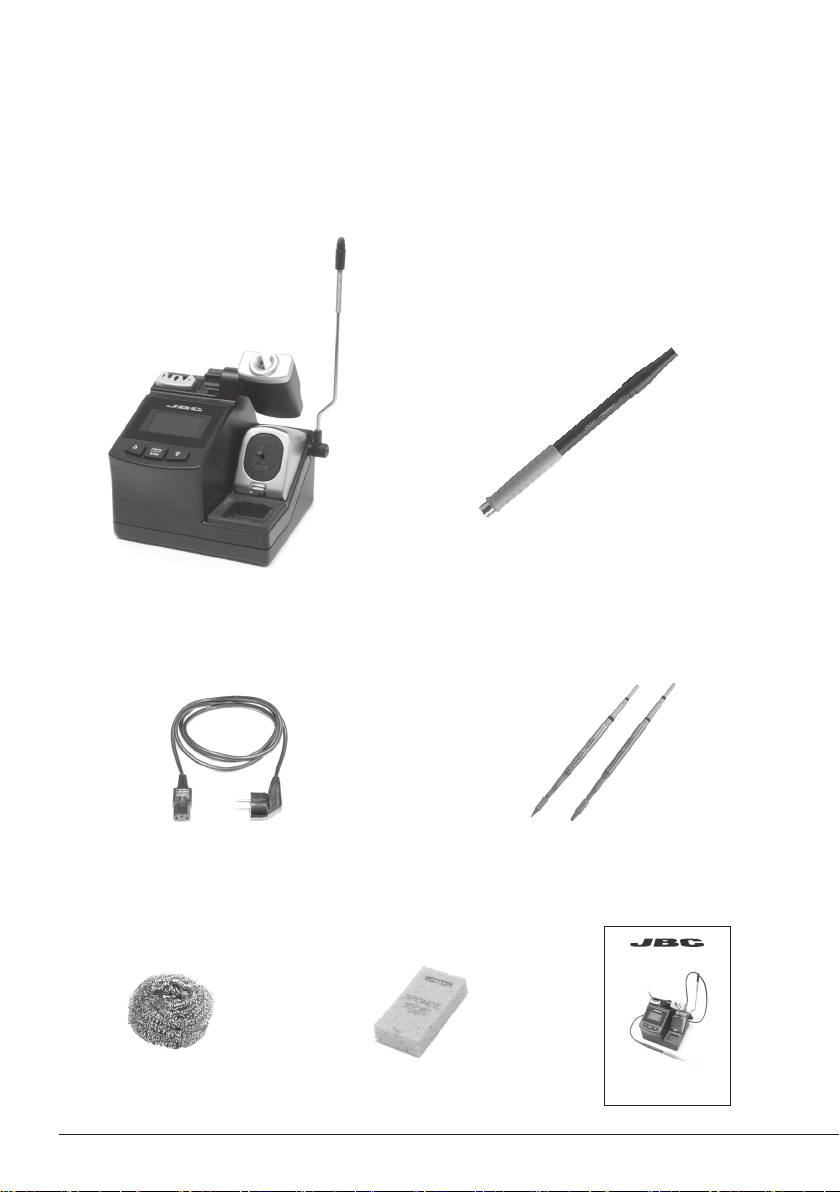

产品描述

需包含以下部件：

电源线.........................................................1件

Ref.0009401(230V)

说明书 ...........................1件

Ref.0017070

CD 控制主机 .............................................1件

Ref.CD-2HE(230V)



铜丝球 ...........................1件

Ref.CL6210

烙铁头 .........................................................2件

Ref.C210001(x1)

C210008(x1)

精确用途手柄 ........................................... 1 件

Ref.T210-A

海绵 ...............................1件

Ref.S0354

www.jbctools.com

电源插座

主开关

保险丝

电位连接

USB-B接口

产品特性

精确用途手柄

Ref.T210-A

焊嘴清洁系统

集线器

快捷烙铁头更换器

操作控制

可调式支架:

智能热管理

www.jbctools.com

可调式支架集线器 (Ref.CC3702)

调节工具支架，满足工作位

置需求。

将电线放置在集线器上，避免工作位置受到电线干扰。

焊嘴清洁系统

选择最适合您的焊接清洁需求的选择。

铜丝球

Ref.CL6210

有效清洁方法。在清洁

后到下次焊接前对焊

嘴加锡保养，以防焊嘴

氧化。

防溅罩

Ref.0017576

可防止在使用铜丝清洁球

的时候残锡的飞溅。

防溅层

Ref.0017574

防止溅锡确保工作环境的整洁。

擦板

Ref.CL0160

耐高温凹槽可以让操作者通过轻轻拍打

或擦拭去除多余的焊锡。

如果烙铁头非常脏，建议

先刮掉多余的锡。

其他防溅罩选项（不包括）:

不锈钢丝球

Ref.CL6205

为焊嘴提供更深层的

清洁

金属刷

Ref.CL6220

如果使用得当，

可提供更彻底的清洁。

海绵

Ref.S0354

最温和的清洁方法。

工作时用蒸馏水润湿海绵避

免焊嘴磨损。

敲击



轻轻敲击除去多余的残锡。

擦拭

使用槽口擦拭任何残留的锡粒。

擦板

如果需要拆下保护罩，请按照以下步骤进行：

1. 松开保护罩扣锁。 2. 撤走保护罩。

www.jbctools.com

注意:所有型号都配有1.5米电线。

普通用途

与 C245 烙铁头系列兼容

兼容手柄

带有柔软隔热层的普通用途手柄

Ref. T245-A

将滑动标签插入新握套内。顺着标签将握套套上手柄。要移去标签，握住手柄并向

外拉。

使用滑动标签可轻松更换T245-A/T245-C握套（型号0016057共四个握套）。

1. 插入标签 2. 套上手柄 3. 移去标签

标签

新握套

蓝色普通用途手柄

Ref.T245-PA

防滑手柄

Ref.T245-B

柔软海绵 (Ref. 0016057)

防滑柔软触感

蓝色手柄可快速与其他手柄区分开来

用于精确操作

与 C210 烙铁头系列兼容

更高要求

重要:仅与 C245 焊头兼容于 CD 台。

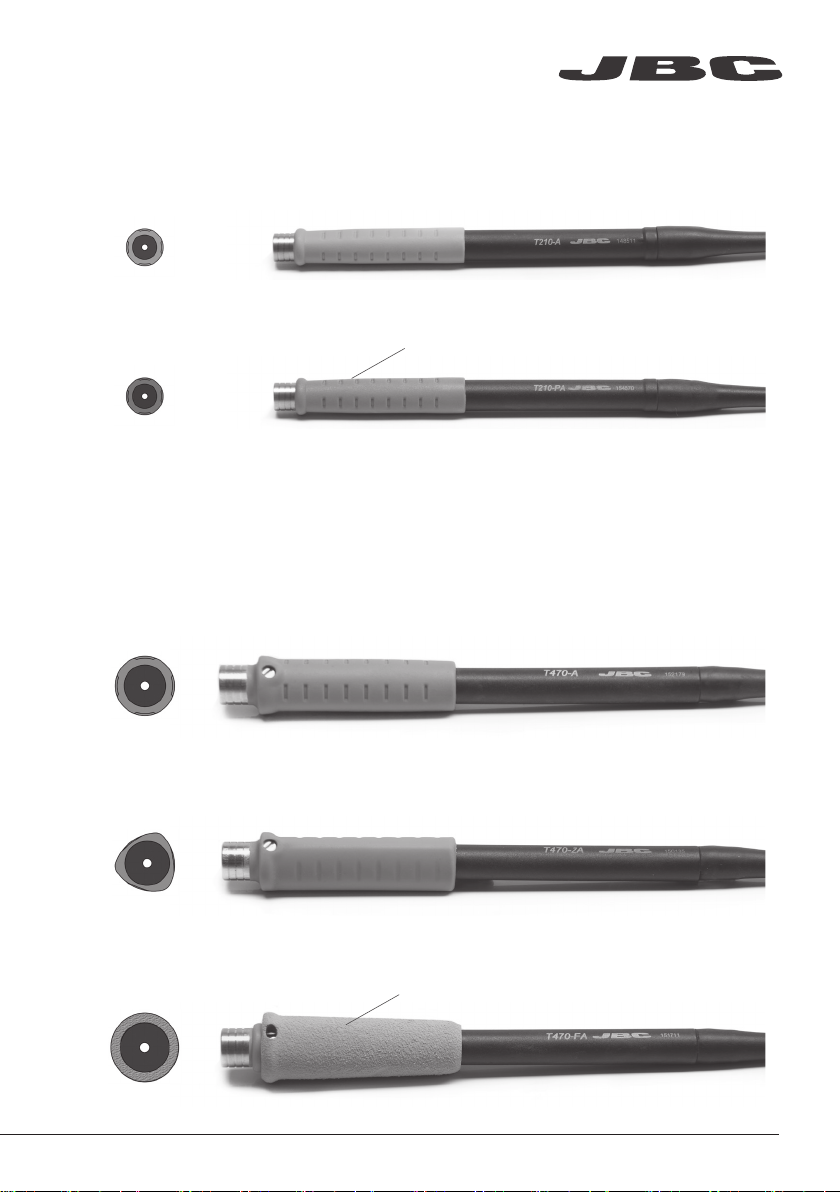

精确用途手柄

Ref.T210-A

蓝色精确手柄

Ref.T210-PA



高精度焊接工作需要持续的高导热。它们提供良好的隔热条件，其中还有一个螺丝固定住烙铁头

以防止打滑。

普通用途HD手柄普通用途HD手柄，带3米电线

Ref.T470-A   Ref.T470-SA

三叶型手柄

Ref.T470-ZA

更好地握持工具。

隔热HD手柄隔热HD手柄，带3米电线

Ref.T470-FA Ref.T470-MA

注意:所有型号都配有1.5米电线，配有3米电线的型号除外。

蓝色手柄可快速与其他手柄区分开来

海绵

www.jbctools.com

ø 1

ø 1,5

ø 3,5

快速烙铁头更换器

圆头凿形圆形弯曲斜角特殊型号

兼容烙铁头

CD主机使用C245烙铁头及T245/T470手柄或C210烙铁头及T210手柄。找到最适合你的焊接

需求的款式，请登录  www.jbctools.com

节省时间，安全更换烙铁头，主机无需断电。

1. 移除 2. 插入 3. 固定

将手柄放置在插拔座上，拔

出烙铁头。

将手柄置在新烙铁头顶端，

轻轻下压。

*重要

切记尽量将烙铁头插入到标识处，以确保正确的连接。

标识

使用孔洞来固定烙铁头 * ，操

作如下：

A. 直线型烙铁头C210.

B. 弯曲型烙铁头C210.

C. C245.

JBC 更新程序 (JBC Updater)

www.jbctools.com/software.html



通过USB接口更新软件。

USBAB连接线

JBC

Manager

JBC

Updater

JBC 管理员 (JBC Manager)

www.jbctools.com/manager.html



通过该程序使用电脑管理和跟踪多台焊台。可将数据导出到其他电脑上。

记录设置

创建实时焊接过程图表，

包括功率和温度数据

管理员设置

同时更换一组JBC焊台设置

任何JBC

焊台

USB

端口



USBAB

连接线

自我们官网下载最新软件，确保您的焊台处于最佳状态。

USB 接口

www.jbctools.com

-10

睡眠温度 150

睡眠

焊笔置架上不热

休眠

功率 5%

被選溫度

350

350 350

350

操作

JBC 专属加热系统

革命性技术，可以令烙铁头温度快速回升。

这意味着用户可以在较低温度下操作，并提高焊接质量。

之后，烙铁头温度在睡眠和休眠模式下降低，可令其寿命延长五倍。

•更改温度

(自90至450ºC)

•选择温度等级

•固定一个温度

•设置睡眠温度

•设置睡眠延迟

(从0到9分钟或永不睡眠)

•设置休眠延迟

(从0到35分钟或永不休眠)

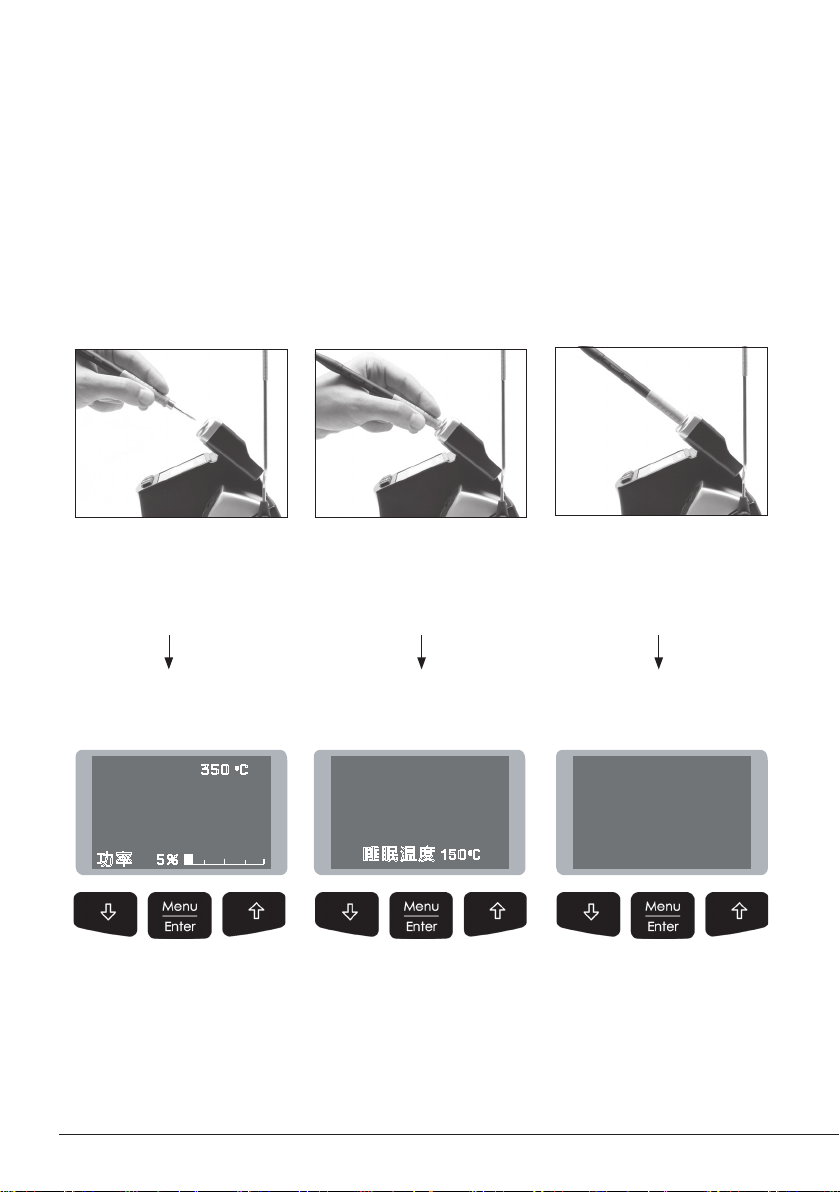

1. 工作

当工具从支架下取下时，

烙铁头温度会加热到选定温

度。

长时间放置

在支架上

2. 睡眠 (Sleep)

当工具放置在支架上时，

温度会下降到

预置睡眠温度。

3. 休眠 (Hibernation)

长时间没有使用后，电源会切

断，工具会冷却到室温。
