Jula FX034 Manuale utente

Bruksanvisning för helikopter

Bruksanvisning for helikopter

Instrukcja obsługi helikoptera

User Instructions for Helicopter

960-195

Bruksanvisning i original

NO Bruksanvisning i original

PL Instrukcja obsługi w oryginale

EN Operating instructions in original

07.03.2013 © Jula AB

SVENSKA 4

SÄKERHETSANVISNINGAR....................................................................................................................... 4

TEKNISKA DATA ......................................................................................................................................... 5

BESKRIVNING ............................................................................................................................................. 5

Funktioner ............................................................................................................................................ 5

Sändare ............................................................................................................................................... 5

Komponenter ....................................................................................................................................... 5

Delar, helikopter................................................................................................................................... 6

Delar, radiostyrning.............................................................................................................................. 6

HANDHAVANDE .......................................................................................................................................... 7

Lägesval............................................................................................................................................... 7

Användningsförhållanden .................................................................................................................... 7

Laddning .............................................................................................................................................. 8

Frekvensinställning .............................................................................................................................. 8

Inställning av swashplatta.................................................................................................................... 8

Användning .......................................................................................................................................... 9

NORSK 12

SIKKERHETSANVISNINGER.................................................................................................................... 12

TEKNISKE DATA ....................................................................................................................................... 12

BESKRIVELSE........................................................................................................................................... 13

Funksjoner ......................................................................................................................................... 13

Sender ............................................................................................................................................... 13

Komponenter ..................................................................................................................................... 13

Deler, helikopter................................................................................................................................. 13

Deler radiostyring............................................................................................................................... 14

BRUK.......................................................................................................................................................... 14

Valg av modus ................................................................................................................................... 14

Bruksforhold....................................................................................................................................... 15

Lading ................................................................................................................................................ 15

Frekvensinnstilling ............................................................................................................................. 15

Innstilling av styreplate ...................................................................................................................... 16

Bruk.................................................................................................................................................... 16

POLSKI 19

ZASADY BEZPIECZEŃSTWA ................................................................................................................... 19

DANE TECHNICZNE ................................................................................................................................. 20

OPIS ........................................................................................................................................................... 20

Funkcje .............................................................................................................................................. 20

Nadajnik ............................................................................................................................................. 20

Komponenty....................................................................................................................................... 20

Części helikoptera.............................................................................................................................. 21

Części pilota zdalnego sterowania .................................................................................................... 21

OBSŁUGA .................................................................................................................................................. 22

Wybór trybu........................................................................................................................................ 22

Zasady użytkowania .......................................................................................................................... 22

Ładowanie.......................................................................................................................................... 23

Ustawianie częstotliwości .................................................................................................................. 23

Ustawianie tarczy sterującej .............................................................................................................. 24

Sposób użycia.................................................................................................................................... 24

ENGLISH 27

SAFETY INSTRUCTIONS.......................................................................................................................... 27

TECHNICAL DATA..................................................................................................................................... 28

DESCRIPTION ........................................................................................................................................... 28

Functions ........................................................................................................................................... 28

Transmitter......................................................................................................................................... 28

Components....................................................................................................................................... 28

Parts, helicopter ................................................................................................................................. 29

Parts, radio control............................................................................................................................. 29

OPERATION .............................................................................................................................................. 30

Mode selection................................................................................................................................... 30

Operating conditions.......................................................................................................................... 30

Charging ............................................................................................................................................ 31

Frequency setting .............................................................................................................................. 31

Adjusting the swash plate .................................................................................................................. 31

Use..................................................................................................................................................... 32

SVENSKA

SÄKERHETSANVISNINGAR

Läs bruksanvisningen noggrant innan användning!

Spara bruksanvisningen för framtida referens.

VARNING!

Detta är en komplex produkt, där elektronik, mekanik och aerodynamik samverkar. Produkten

måste hanteras försiktigt och noggrant, annars finns risk för personskada och/eller

egendomsskada. Tillverkaren påtar sig inget ansvar för personskada och/eller egendomsskada

som uppkommer till följd av användning av produkten.

Överladda inte batteriet – risk för brand och/eller explosion. Avbryt omedelbart laddningen om

batteriet blir mycket varmt under laddning. Använd endast den medföljande laddaren. Undvik

kortslutning.

Produkten är avsedd för personer äldre än 14 år.

Om rotorn av någon anledning stannar under flygning, för omedelbart pådragsspaken till det lägsta

läget och håll den där för att minimera risken för skada.

Flyg aldrig i närheten av människor eller djur, byggnader, kraftledningar eller liknande. Var

uppmärksam på hinder.

OBS!

Använd endast nya eller fulladdade batterier. Om batteriet är urladdat går det inte att styra

produkten.

Utsätt inte produkten för regn eller fukt.

Kontrollera före användning att produkten befinner sig inom sändarens räckvidd.

Rengör vid behov produkten med en trasa fuktad med milt rengöringsmedel. Använd inte

lösningsmedel, det kan skada produktens plastdelar.

Vid användning, starta först radiostyrningen och sedan helikoptern. Efter avslutad användning,

stäng först av helikoptern och sedan radiostyrningen. Omvänd ordning skadar produkten. Stäng av

produkten och koppla bort kabeln mellan batteriet och motorn när produkten inte används. Ladda

batteriet om produkten inte används på en månad eller mer.

Försök aldrig flyga utanför radiostyrningens räckvidd, det kan göra att du tappar kontrollen över

produkten.

Dra alltid ut antennen helt och håll den riktad mot helikoptern.

Se till att produkten inte använder samma frekvens som annan radiostyrd utrustning i närheten, det

kan göra att du tappar kontrollen över produkten.

Kontrollera före användning att manöverspakarna ger motsvarande reaktion hos helikoptern

(framåt, bakåt, vänster, höger). Använd inte produkten om inte radiostyrningen fungerar korrekt.

Kontrollera före varje användning att alla skruvförband är korrekt åtdragna och att inga delar

saknas eller är skadade. Kontrollera att rotorn är fri från skador och kan rotera fritt. Använd aldrig

produkten om delar saknas eller är skadade – risk för personskada och/eller egendomsskada.

Kontrollera att det inte glappar i servoarmslänkaget. Byt ut glappande eller trasiga komponenter,

annars finns risk för personskada och/eller egendomsskada.

Kontrollera att kabeln mellan batteri och motor är korrekt ansluten. Om kabeln lossnar förlorar du

kontrollen över helikoptern.

Låt motorn svalna om produkten använts så länge att två fulladdade batterier har laddats ur. Det

gör att motorn håller längre. Motorn är mycket varm efter användning – risk för brännskada.

SVENSKA

TEKNISKA DATA

Längd 438 mm

Höjd 151 mm

Bredd 80 mm

Rotordiameter 400 mm

Sändare 3,5 kanaler

Total vikt 238 g med batteri

Batteri 700 mAh/7,4 V laddningsbart

litiumpolymerbatteri

Mottagare mottagare, hastighetsregulator, gyroskop

i samma enhet

Servo vikt 4,3 g/fullt utslag 0,11 s/ 60 °C 4,8

V/max. manövermoment 4,9 Nm/mått 20,2 x

8,5 x 24,7 mm

BESKRIVNING

Funktioner

Avancerade servon ger exakt styrning.

Lång flygtid med litiumpolymerbatteri 700 mAh, 7,4 V.

God manövrerbarhet och hög hastighet.

Robusta skydd mot skador vid krasch.

Sändare

Ergonomisk utformning.

3,5 kanals mikroprocessor, GFSK-modulering. Utgående effekt: < 200 mW, strömförbrukning:

150 mA, strömförsörjning: 6 st. 1,5 V AA-batterier.

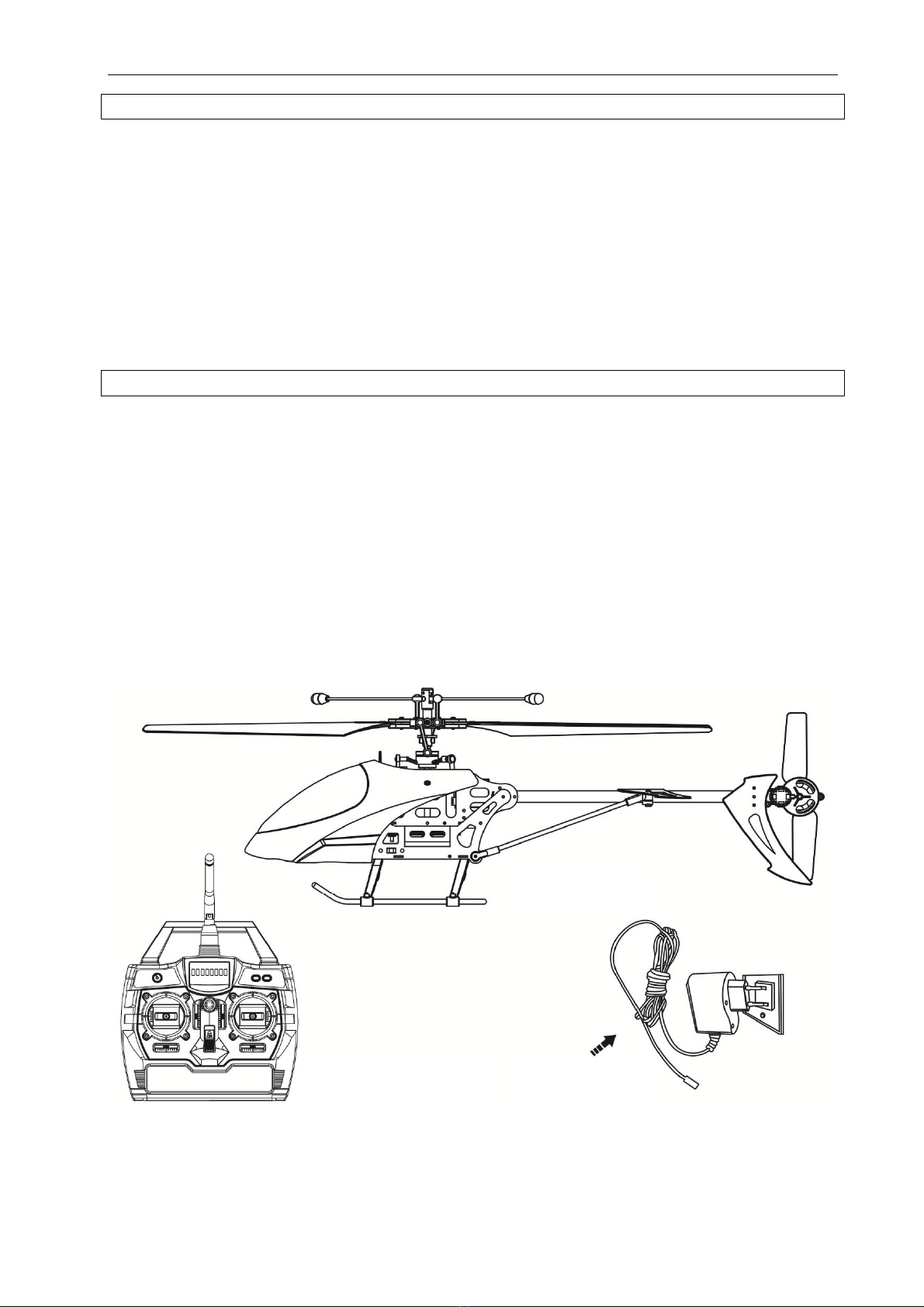

Komponenter

Heliko

ter

Batteriladdare

Radiostyrning

SVENSKA

Delar, helikopter

Delar, radiostyrning

Produkten kan avvika från bilderna.

Normalt läge

1. Antenn

2. Pådragsindikering

3. Balansvred

4. Pådragsspak

5. Trimningsvred för pådrag

6. Indikeringslampa

7. Väljare normalt/avancerat läge

8. Indikeringslampa för läge

9. Framåt/bakåt

10. Trimningsvred framåt/bakåt

11. Trimningsvred vänster/höger

12. Strömbrytare

Kopplingsstycke

Rotoraxel

Strömbrytare

Balansstycke

Huvudrotorblad

Swashplatta

Landningsställ

Stjärtrotorblad

SVENSKA

HANDHAVANDE

Lägesval

Indikeringslampan är tänd när produkten är i avancerat läge och släckt när den är i normalt läge. I normalt

läge rör sig helikoptern och reagerar långsamt, vilket är lämpligt för nybörjare. I avancerat läge rör sig

helikoptern och reagerar snabbare.

1. Väljare normalt/avancerat läge

2. Indikeringslampa för läge

Användningsförhållanden

1. Använd produkten endast vid bra

väder.

2. Använd inte produkten i regn, snö eller

stark vind.

3. Använd endast produkten utomhus

eller i stora utrymmen inomhus.

Använd aldrig produkten i närheten av

människor eller djur.

4. Utsätt inte produkten för fukt.

5. Håll produkten borta från värmekällor.

SVENSKA

Laddning

Sätt i laddaren i ett nätuttag och anslut den till batteriets laddningsledare. Laddningstid: cirka 2 timmar.

Låt batteriet fulladdas före användning. Överladdning kan medföra risk för brand och/eller explosion.

OBS!

1. Kontrollera att nätspänningen motsvarar

märkspänningen på typskylten.

2. Lämna inte batteriet utan övervakning under

laddning.

3. Batteriet är varmt efter användning. Låt

svalna minst 30 minuter före laddning.

4. Batterier får inte brännas – explosionsrisk.

OBS! Stäng alltid av produkten när den inte används.

Frekvensinställning

Ställ in lämplig frekvens första gången produkten används. Se till att produkten inte använder samma

frekvens som annan radiostyrd utrustning i närheten. Följ anvisningarna nedan.

1. Håll pådragsspaken i lägsta läget medan du slår på radiostyrningen och drar ut antennen.

2. Slå på helikoptern och placera den på plant underlag, mitt i ett stort öppet utrymme. Helikoptern

ska vara vänd med stjärten mot dig, minst 2–3 meter bort. Den röda indikeringslampan blinkar för

att visa att helikoptern söker efter radiostyrningens frekvens. När den röda indikeringslampan

börjar blinka långsammare är frekvensinställningen klar och produkten är klar att användas.

3. Flyg aldrig i närheten av människor eller djur, byggnader, kraftledningar eller liknande. Var

uppmärksam på hinder.

Inställning av swashplatta

1. För att kontrollera swashplattan, slå på

radiostyrningen med strömbrytaren, sätt

spaken och trimningsvredet för pådrag i

lägsta läget och sätt spaken för

vänster/höger och uppåt/nedåt i neutralläge.

Kontrollera att swashplattan är horisontell.

2. Följ anvisningarna nedan för att justera

swashplattan om den inte är horisontell. (1)

För att justera höjdroder och skevroder,

lossa skruvarna för styrmotorns

vinkelhävstång och anslut strömförsörjning

till helikoptern igen. Placera höjdroder och

skevroder i önskat läge och justera

styrmotorstaget och vinkelhävstången till

90°. Dra åt skruvarna. (2) Justera

styrmotorstagets längd så att swashplattan

blir horisontell.

LADDNING

Anslutning för laddning:

Anslut svart till svart

och röd till röd.

VARNING! Var noga med att ansluta batterie

med rätt polaritet.

SVENSKA

Användning

Normalt läge

Ökning av flyghöjd

För upp den vänstra spaken.

Rotorvarvtalet ökar och

flyghöjden ökar.

Minskning av

flyghöjd

För ned den vänstra spaken.

Rotorvarvtalet minskar och

flyghöjden minskar. Om den

vänstra spaken placeras i det

nedre läget stannar rotorn.

Vänster

För den högra spaken åt

vänster. Helikoptern svänger

åt vänster.

Höger

För den högra spaken åt

höger. Helikoptern svänger åt

höger.

Framåt

För den högra spaken uppåt.

Helikopterns nos sänks och

helikoptern rör sig framåt.

Bakåt

För den högra spaken nedåt.

Helikopterns nos höjs och

helikoptern rör sig bakåt.

Justering av

stjärtrotor, medurs

förskjutning

Om helikopterns stjärt ligger

för långt åt höger under

flygning rakt fram, vrid

trimningsvredet medurs tills

stjärten är i linje med

flygriktningen.

SVENSKA

Justering av

stjärtrotor, moturs

förskjutning

Om helikopterns stjärt ligger

för långt åt vänster under

flygning rakt fram, vrid

trimningsvredet moturs tills

stjärten är i linje med

flygriktningen.

Roder-trimning,

uppåt

Helikoptern flyger med nosen

uppåt och rör sig bakåt. Vrid

servotrimningsvredet uppåt

tills helikoptern slutar röra sig

bakåt.

Roder-trimning,

nedåt

Helikoptern flyger med nosen

nedåt och rör sig framåt. Vrid

servotrimningsvredet nedåt

tills helikoptern slutar röra sig

framåt.

Roder-trimning,

vänster

Helikoptern svänger åt

vänster. Vrid

rodertrimningsvredet åt

vänster tills helikopter flyger

rakt fram.

Roder-trimning,

höger

Helikoptern svänger åt höger.

Vrid rodertrimningsvredet åt

höger tills helikopter flyger rakt

fram.

Trimnings-vred för

pådrag, uppåt

Helikoptern lyfter inte trots att

du för pådragsspaken uppåt.

Vrid på trimningsvredet tills

helikoptern lättar.

Trimnings-vred för

pådrag, nedåt

Rotorn rör sig trots att

pådragsspaken är i lägsta

läget. Vrid på trimningsvredet

tills rotorn slutar röra sig.

Questo manuale è adatto per i seguenti modelli

Indice

Lingue:

Altri manuali Jula Giocattolo

Jula

Jula PF918 Manuale utente

Manuali Giocattolo popolari di altre marche

marklin

marklin 37321 Manuale utente

Canon

Canon PAPER CRAFT Manuale utente

GREAT PLANES

GREAT PLANES Pitts M-12S Manuale utente

NOCH

NOCH 14261 Manuale utente

Hausler

Hausler 450 SE V2 Manuale utente

Dynaflite

Dynaflite Daydream Manuale utente

MiniacRC

MiniacRC MIGHTY MINI P40 WARHAWK Manuale

Kenner

Kenner Batman 63651 Manuale utente

LEGO

LEGO 8527 Manuale utente

iKarus

iKarus ECO 8 Manuale utente

Multiplex

Multiplex EasyStar II Manuale di istruzioni

Walkera

Walkera 38 Manuale di istruzioni

Hasbro

Hasbro TRANSFORMERS BUMBLEBEE Manuale utente

MD MXION SWD Manuale utente

Mattel

Mattel Disney Pixar Cars Cozy Cone Spiral Rampway Manuale utente

marklin

marklin 39671 Manuale utente

Meccano

Meccano 15103 Manuale utente

LEGO

LEGO TECHNIC 8735 Manuale utente
