Kärcher 595 - SPARE Guida

Ersatzteilliste

Spare Parts List

Liste des pièces de rechange

K 595

1.848-120.0 K 595 * EUR

1.848-320.0 K 595 * F

08 2000 5.952-606.0

www.karcher.com

K 595A1

1.0GRUPPE:

GROUP:

GROUPPE: 1.0

1.0 PIECE PARTS

PIECES CONSTITUANTES

GRUPPE: 1.0 EINZELTEILE

GROUP: 1.0 PIECE PARTS

GROUPPE:1.0 PIECES CONSTITUANTES

EINZELTEILE

01014950 59526060

Symbolbeschreibung siehe M16 / symbol description see M16 / désignation de système voir M16 /

1.1 OBERTEILGRUPPE:

GROUP:

GROUPPE: 1.1

1.1 TOP PART

PARTIE SUPERIEUR K 595B1

201291 01021870 59526060

"=> xxxxxx" = bis Werknummer / up to serial No. / jusqu' au No. de fabr. / "xxxxxx =>" = ab Werknummer / from serial No. / a partir du No. de fabr. /

1.1

OBERTEIL

GRUPPE:

GROUP:

GROUPPE: 1.1

1.1 TOP PART

PARTIE SUPERIEUR K 595C1

POS. BENNENNUNG TEILE-NR. STCK

ITM. DESCRIPTION PART-NO. QTY.

POS. DESIGNATION NO.PIECE NBR.

16.631-267.0 1SCHUTZKAPPE / PROTECTING CAP / CAPOT PROTECTION

26.631-461.0 1WIPPENSCHALTER / ROCKER SWITCH / COMMUTAT. A

BASCULE

36.303-077.0 4SCHRAUBE M 5X 32 / SCREW / VIS

45.112-292.0 6BUCHSE / BUSH / DOUILLE

55.066-869.0 1HAUBE / COVER / CAPOT

66.303-075.0 2SCHRAUBE M 5X 18 / SCREW / VIS

75.365-135.0 1PROFILDICHTUNG / SEAL / ETOUPE PROFILE

85.311-153.0 16KT-MUTTER / HEXAGON NUT / ECROU HEXAGONAL

97.303-031.0 1SCHRAUBE M 4X 10 / SCREW / VIS

10 6.641-542.0 1KABEL MIT STECKER / CABLE / CABLE

11 5.364-139.0 1FLACHDICHTUNG / SEAL / GARNITURE PLATE

12 6.641-804.0 1KLEMMSCHEIBE 4 / CLAMPIUNG DISC / DISQUE DE SERRAGE

201291 01021870 59526060

Symbolbeschreibung siehe M16 / symbol description see M16 / désignation de système voir M16 /

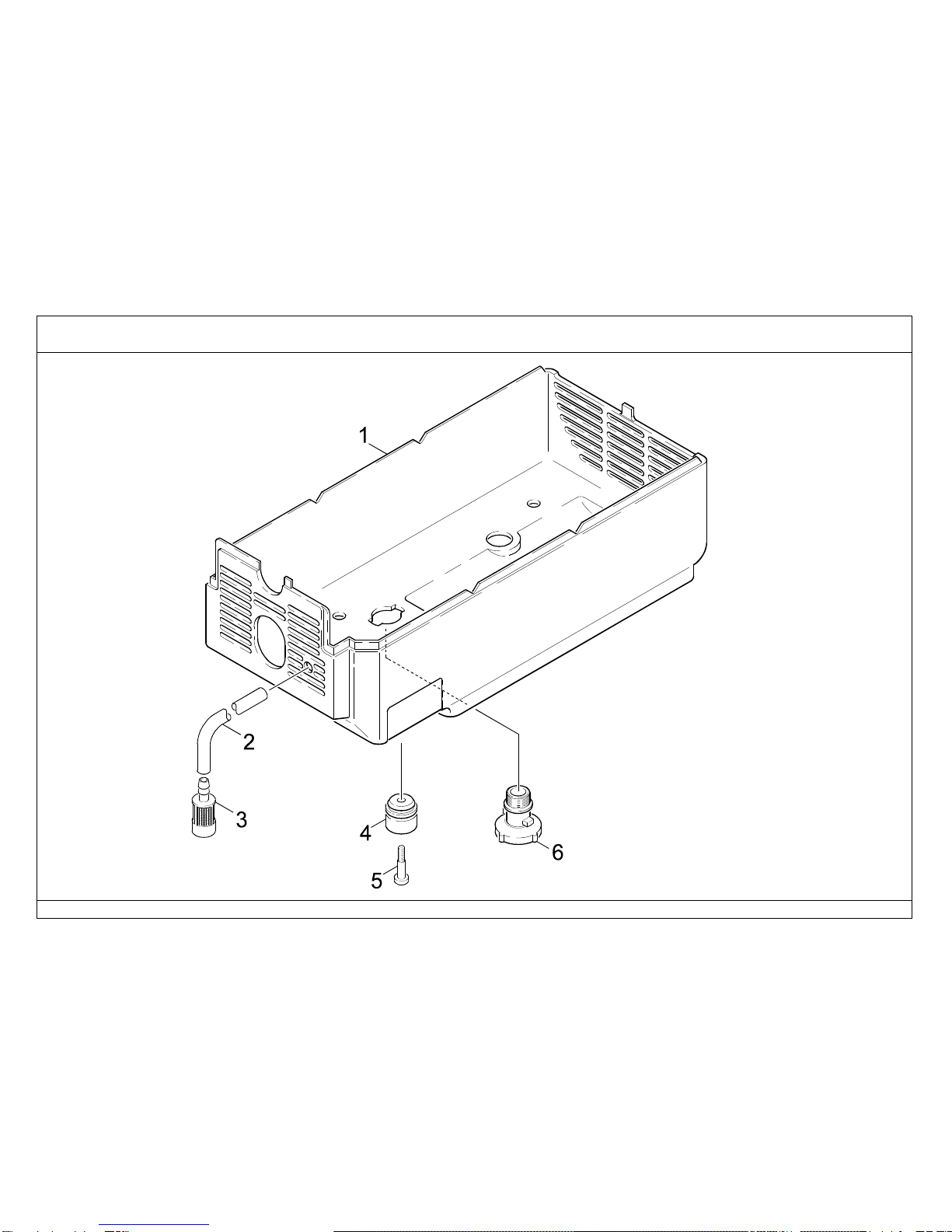

1.2 UNTERTEILGRUPPE:

GROUP:

GROUPPE: 1.2

1.2 BOTTOM

PARTIE INFERIEURE K 595D1

201292 01021880 59526060

"=> xxxxxx" = bis Werknummer / up to serial No. / jusqu' au No. de fabr. / "xxxxxx =>" = ab Werknummer / from serial No. / a partir du No. de fabr. /

1.2

UNTERTEIL

GRUPPE:

GROUP:

GROUPPE: 1.2

1.2 BOTTOM

PARTIE INFERIEURE K 595E1

POS. BENNENNUNG TEILE-NR. STCK

ITM. DESCRIPTION PART-NO. QTY.

POS. DESIGNATION NO.PIECE NBR.

15.066-205.0 1HAUBE UNTERTEIL / COVER / CAPOT

26.388-216.0 1SCHLAUCH DN 5 / HOSE / TUYAU FLEXIBLE

35.731-609.0 1FILTER MIT GEWICHT / FILTER / FILTRE

45.057-034.0 3AUFLAGER / SUPPORT / SUPPORT

56.303-084.0 3SCHRAUBE M5X28,5 / SCREW / VIS

65.013-059.0 1TRICHTER / FUNNEL / ENTONNOIR

201292 01021880 59526060

K 595A2

2.0GRUPPE:

GROUP:

GROUPPE: 2.0

2.0 PUMP SET

JEU (ENSEMBLE) DE POMPE

GRUPPE: 2.0 PUMPENSATZ

GROUP: 2.0 PUMP SET

GROUPPE:2.0 JEU (ENSEMBLE) DE POMPE

PUMPENSATZ

01063350 59526060

Symbolbeschreibung siehe M16 / symbol description see M16 / désignation de système voir M16 /

2.1 KOLBENGRUPPE:

GROUP:

GROUPPE: 2.1

2.1 PISTON

PISTON K 595B2

202083 01073190 59526060

"=> xxxxxx" = bis Werknummer / up to serial No. / jusqu' au No. de fabr. / "xxxxxx =>" = ab Werknummer / from serial No. / a partir du No. de fabr. /

2.1

KOLBEN

GRUPPE:

GROUP:

GROUPPE: 2.1

2.1 PISTON

PISTON K 595C2

POS. BENNENNUNG TEILE-NR. STCK

ITM. DESCRIPTION PART-NO. QTY.

POS. DESIGNATION NO.PIECE NBR.

15.030-533.0 1FORMTEIL / MOULDED PART / PREFORME

25.332-209.0 1SCHRAUBENFEDER / HELICAL SPRING / RESSORT

CYLINDRIQUE

35.582-080.0 1VENTILTELLER / VALVE DISC / TETE DE SOUPAPE

46.362-097.0 1O-RING 85,0 X 3,0 / GASKET / BAQUE D'ETANCHEITE

55.030-500.0 3FORMTEIL / MOULDED PART / PREFORME

65.332-206.0 3SCHRAUBENFEDER / HELICAL SPRING / RESSORT

CYLINDRIQUE

75.553-175.0 3KOLBEN / PISTON / PISTON

86.365-322.0 3NUTRING 16X24X7 / GROOVED RING / JOINT A LEVRES

95.115-385.0 3SCHEIBE / WASHER / RONDELLE

10 5.115-425.0 3SCHEIBE / WASHER / RONDELLE

11 6.365-321.0 3NUTRING 16X24X4,6 / GROOVED RING / JOINT A LEVRES

12 5.060-340.0 1GEHAEUSE / HOUSING / BOITIER

13 6.304-016.0 2ZYL.SCHR. M 6X 12 / CHEESE HEAD SCREW / VIS A TETE

CYLINDR.

100 2.883-103.0 1PUMPENSET / PUMP SET / GROUPE DE POMPES

202083 01073190 59526060

Symbolbeschreibung siehe M16 / symbol description see M16 / désignation de système voir M16 /

2.2 VENTILEGRUPPE:

GROUP:

GROUPPE: 2.2

2.2 VALVES

SOUPAPES K 595D2

202319 01073200 59526060
