Karma MORGAN Manuale utente

Inspired by life

MOTOR VERVANGEN

REPLACING MOTOR

REMPLACEMENT DU MOTEUR

MOTORWECHSEL

SERVICE MANUAL

MORGAN

vrs

NL2 NL3

Inspired by life

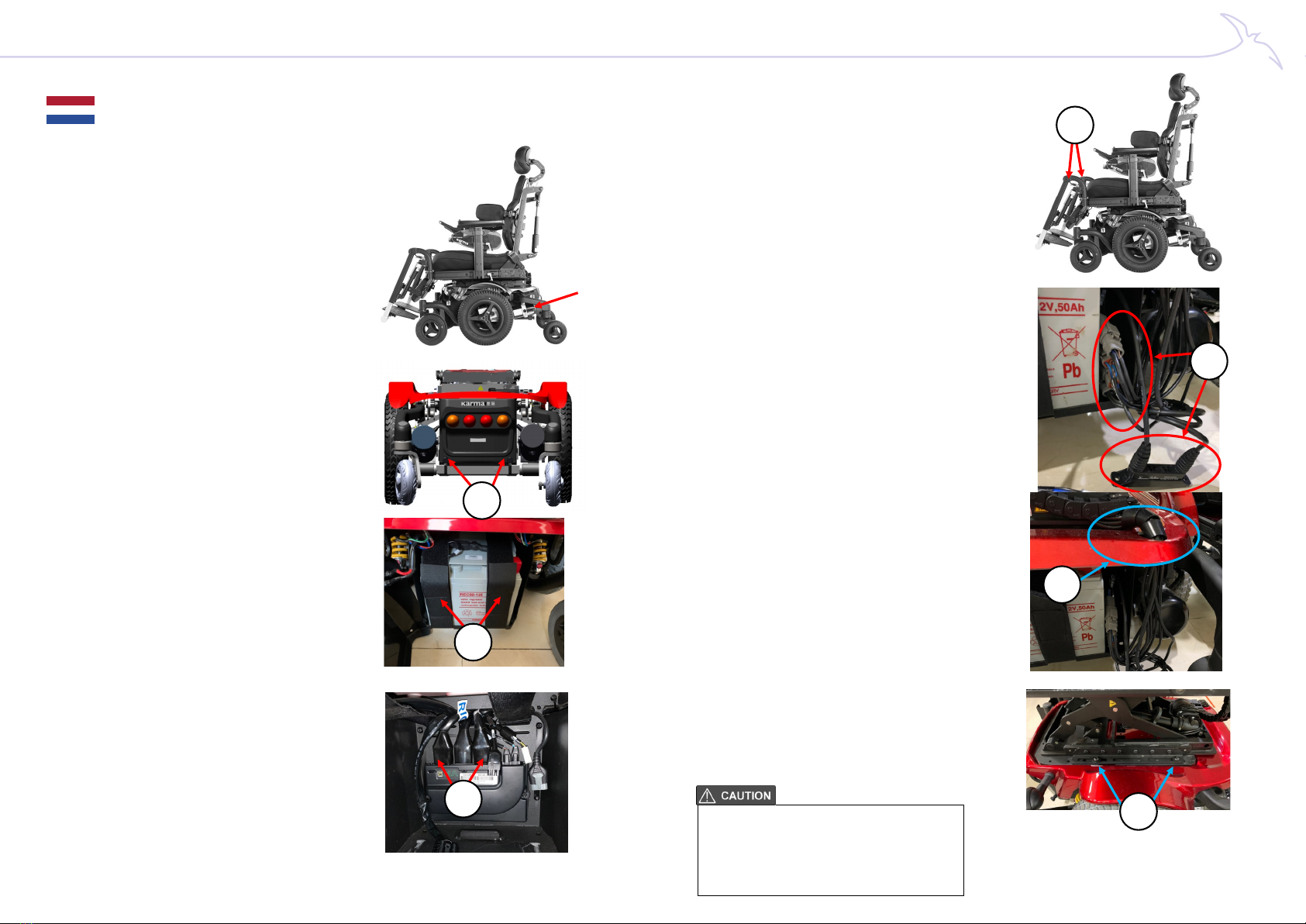

1.1. De zitting demonteren

Stap 1. Lokaliseer de aandrijfmotoren in het middenwiel.

Schakel de hoofdstroom uit op het bedieningspaneel.

Stap 2. Draai de twee knoppen (1) van de achterplaat los

en verwijder de plaat.

Stap 3. Maak de bevestigingsriemen van de

accubox los (2) en verwijder de accu.

Stap 4. Koppel de connectoren (3) van de motor los

van de Power Module.

Stap 5.

Maak de beensteunen

aan beide kanten los (4).

Stap

6. Koppel de connectoren (5) aan beide

kanten van de aansluitdoos los.

Stap 7.

Haal de kabelset uit het gat

(6) van de bovenkap.

Stap 8.

Verwijder de vier schroeven (7) op de

beugel van de actuatormodule voor stoelkanteling

of stoellift.

Verwijder vervolgens de gehele

zitting.

Doe voorzichtig bij het optillen van de zware zitting.

Om letsel of schade aan rolstoelonderdelen te

voorkomen, is het beter om de zitting met twee

personen te tillen.

NL4 NL5

Inspired by life

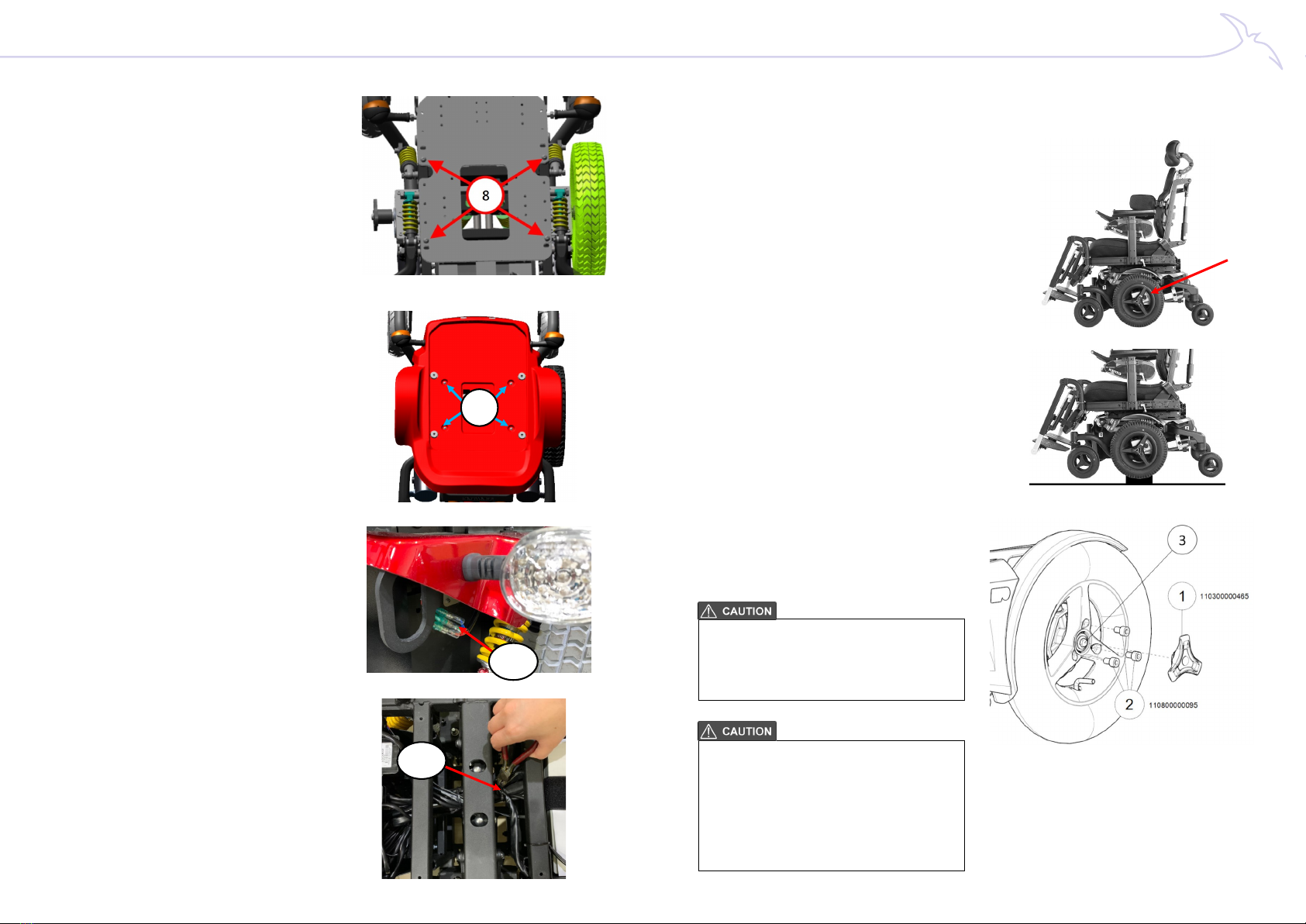

Stap 9. Verwijder de schroeven (8) van het

interfacepaneel van de stoel.

Stap 10. Verwijder de schroeven (9) van de

bovenkap.

Stap 11. Verwijder de connectoren (10) van de

koplamp aan beide kanten.

Stap 12. Verwijder de bovenkap. Knip de kabelbinders

(11) van de motor los.

1.2. Het middenwiel demonteren

Stap 1. De middenwielen zijn de aandrijfwielen

tussen de voorwielen en de achterwielen.

Schakel eerst de hoofdstroom

van het bedieningspaneel uit.

Stap 2. Kantel het onderstel en gebruik een krik

of een houten blok om de rolstoel omhoog te tillen

zodat de wielen van de grond loskomen.

Stap 3. Verwijder de afdekplaat (1) van het

middenwiel.

Stap 4. Draai de drie bolkopbouten

(2) op de velg los.

Let op dat bij het losdraaien van de drie bouten (2)

op de velg de rolstoel niet in de vrijloopmodus staat,

anders beginnen de wielen te draaien.

Draai de centrale naafbout (3) niet los om het

middenwiel te verwijderen.

(Vanaf serienummer MP20-000357 hebben we

LOCTITE 680 aangebracht op de motoras van

Morgan.)

NL6 EN7

Inspired by life

Stap 5. Gebruik een momentsleutel om de

drie schroeven (2) op de velg aan te draaien.

Stap 6. Verwijder de schroeven van de motorbeugel

(3) en verwijder de motor. Vervang deze daarna

door de nieuwe.

Stap 7. Voor het vervangen van de aandrijfmotoren

voert u deze stappen in omgekeerde volgorde uit.

Aanhaalmoment boutverbinding: 240 kgf-cm (24

Nm)

Als de nieuwe motor geen naaf heeft, of als de

motor en de naaf om bepaalde redenen zijn

gedemonteerd, breng dan eerste voldoende

Loctite 680 (groen) aan op de motoras (4) en

monteer daarna de naaf op de motor.

Aanhaalmoment boutverbinding:

480 kgf-cm (48 Nm) 。

1.1. Disassembling the seat assembly

Step1. Find the driving motors inside of the middle wheel.

Switch off the main power on the control panel.

Step2. Loosen the two knobs (1) of the rear

cover and remove the cover.

Step3. Detach the fixing straps of the

battery box (2) and remove the battery.

Step4. Unplug the connectors (3) of the motor from

the Power Module.

EN8 EN9

Inspired by life

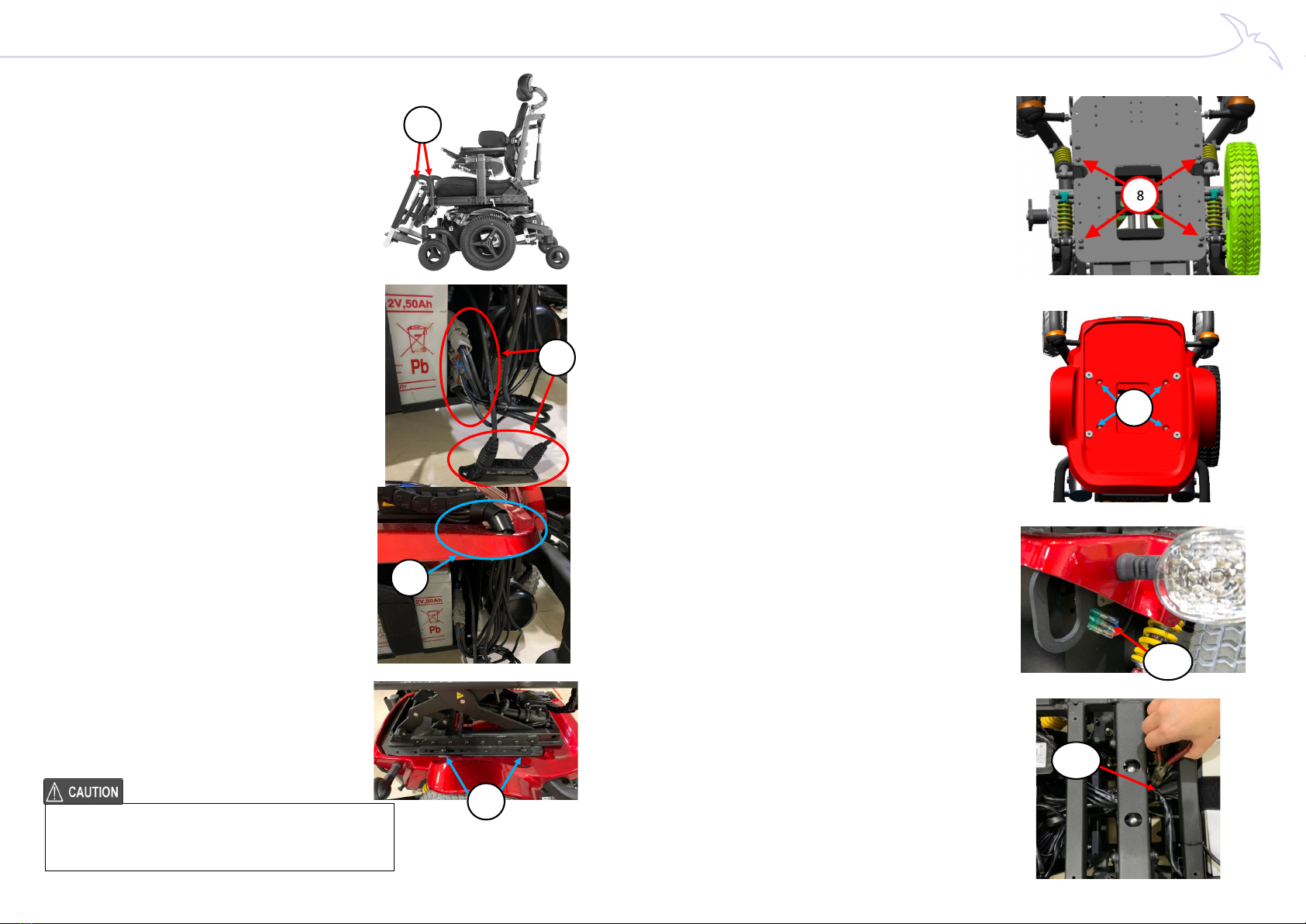

Step5. Detach the legrest assembly of both

sides (4).

Step6. Unplug the connectors (5) on both

sides of the junction block.

Step7. Take out the cable set from the hole

(6) of the top cover.

Step8. Remove the four screws (7) on the

bracket of the actuator module of seat tilt

or seat lift. Then remove the whole seat

assembly.

Please be careful when carrying the heavy seat

assembly. To avoid injury or wheelchair component

damage, request two people to carry it.

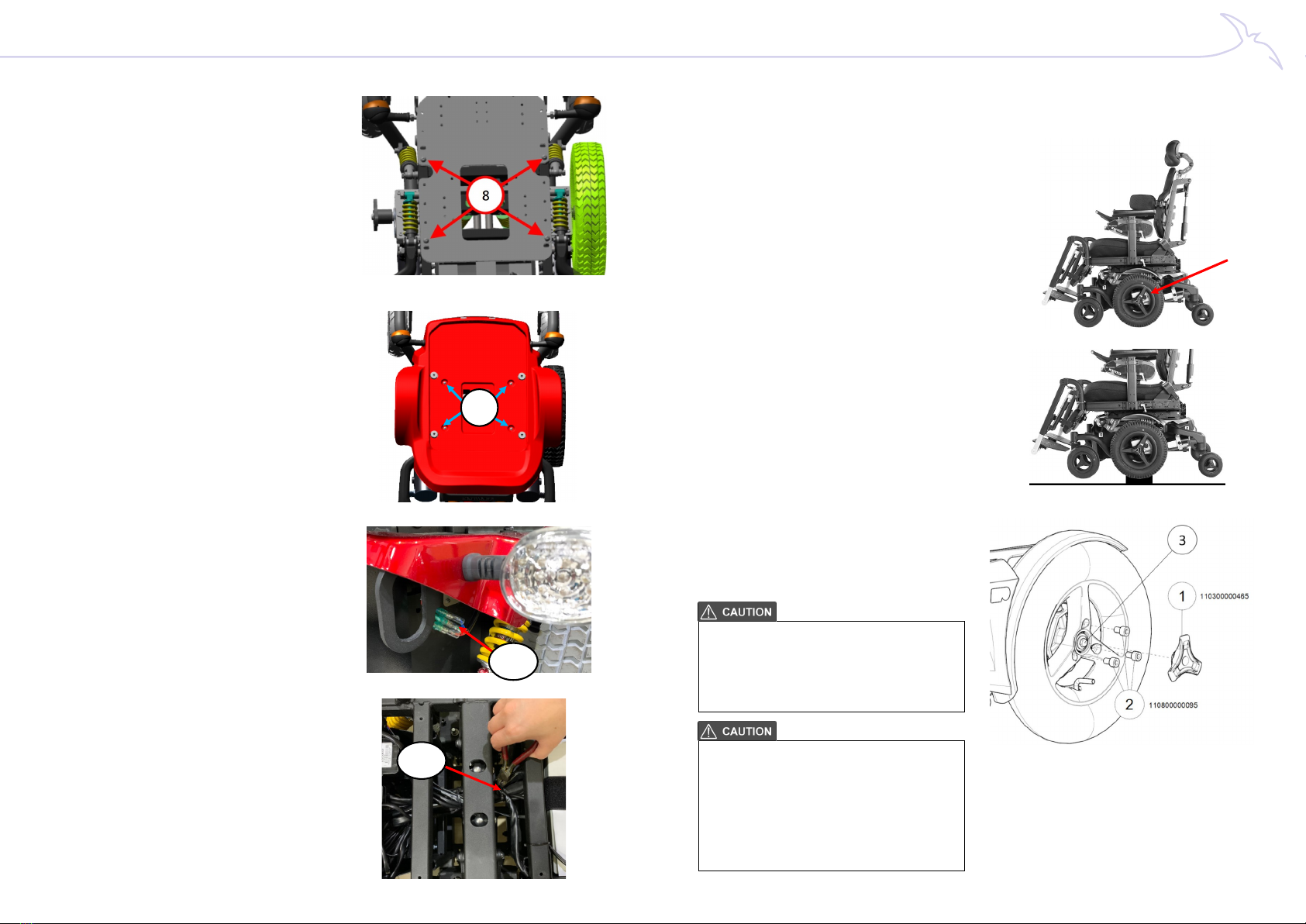

Step9. Remove the screws (8) of the seat

interface panel.

Step10. Remove the screws (9) of the top

cover.

Step11. Remove the connectors (10) of the

headlight on both sides.

Step12. Remove the top cover. Cut off the cable

ties (11) of the motor.

EN10 EN11

Inspired by life

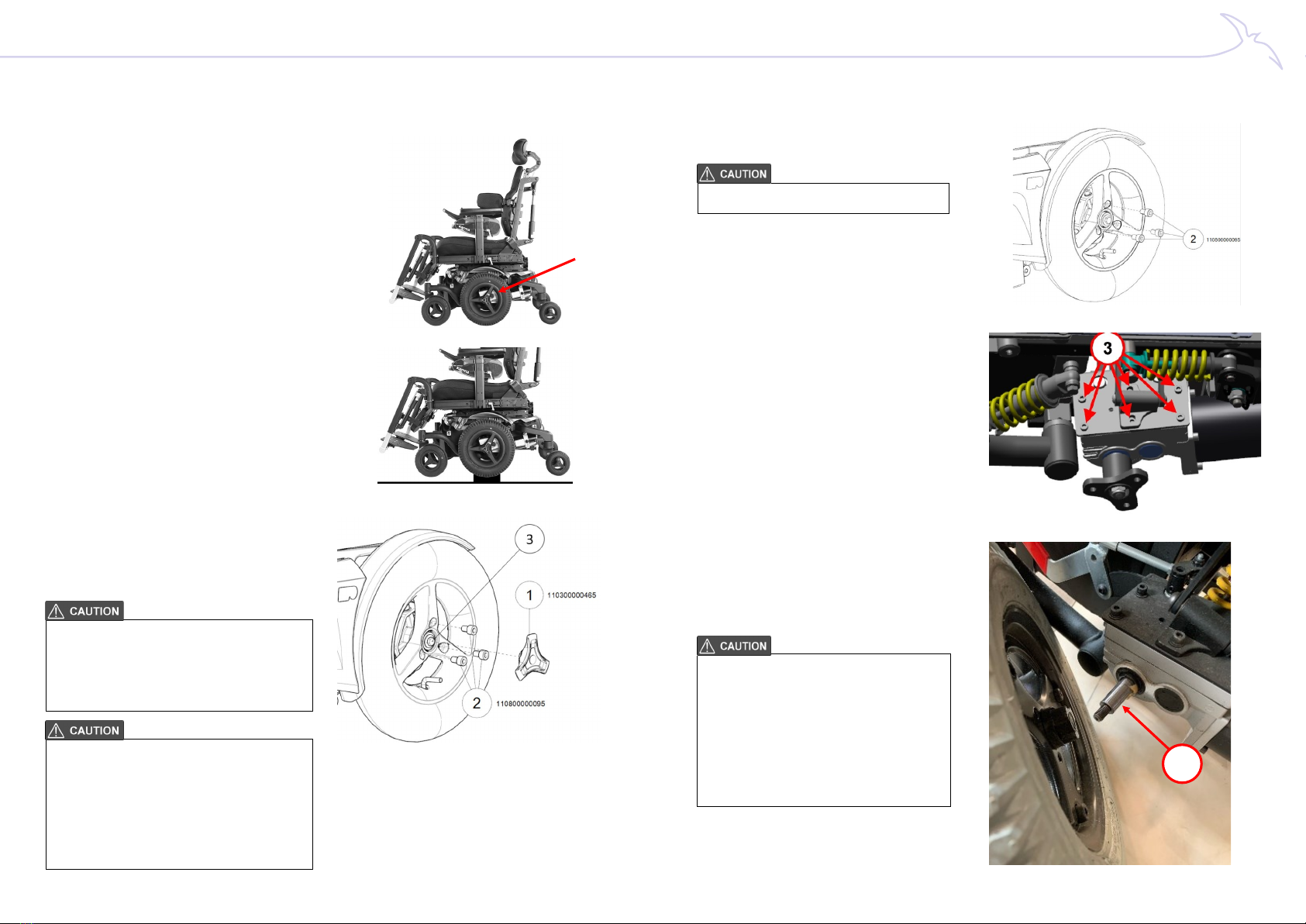

1.2. Disassembling the middle-wheel

Step1. The middle wheels are the driving

wheels between the front and rear wheels.

Turn off the main power from the control

panel first.

Step2. Tilt the chassis and use a lifting jack

or wooden block to lift the wheelchair up in

order to lift the wheels off the ground.

Step3. Take away the cover plate (1) of the

middle wheel.

Step4. Loosen the three round head bolts

(2) on the wheel rim.

When loosening the three bolts (2) on the

wheel rim, make sure that the wheelchair

is not in the freewheel mode, otherwise

the wheels will start to rotate.

Do not loosen the central hub bolt (3) to

remove the middle wheel.

(Starting by Serial number MP20-000357, we have

added LOCTITE 680 onto the motor axle of

Morgan.)

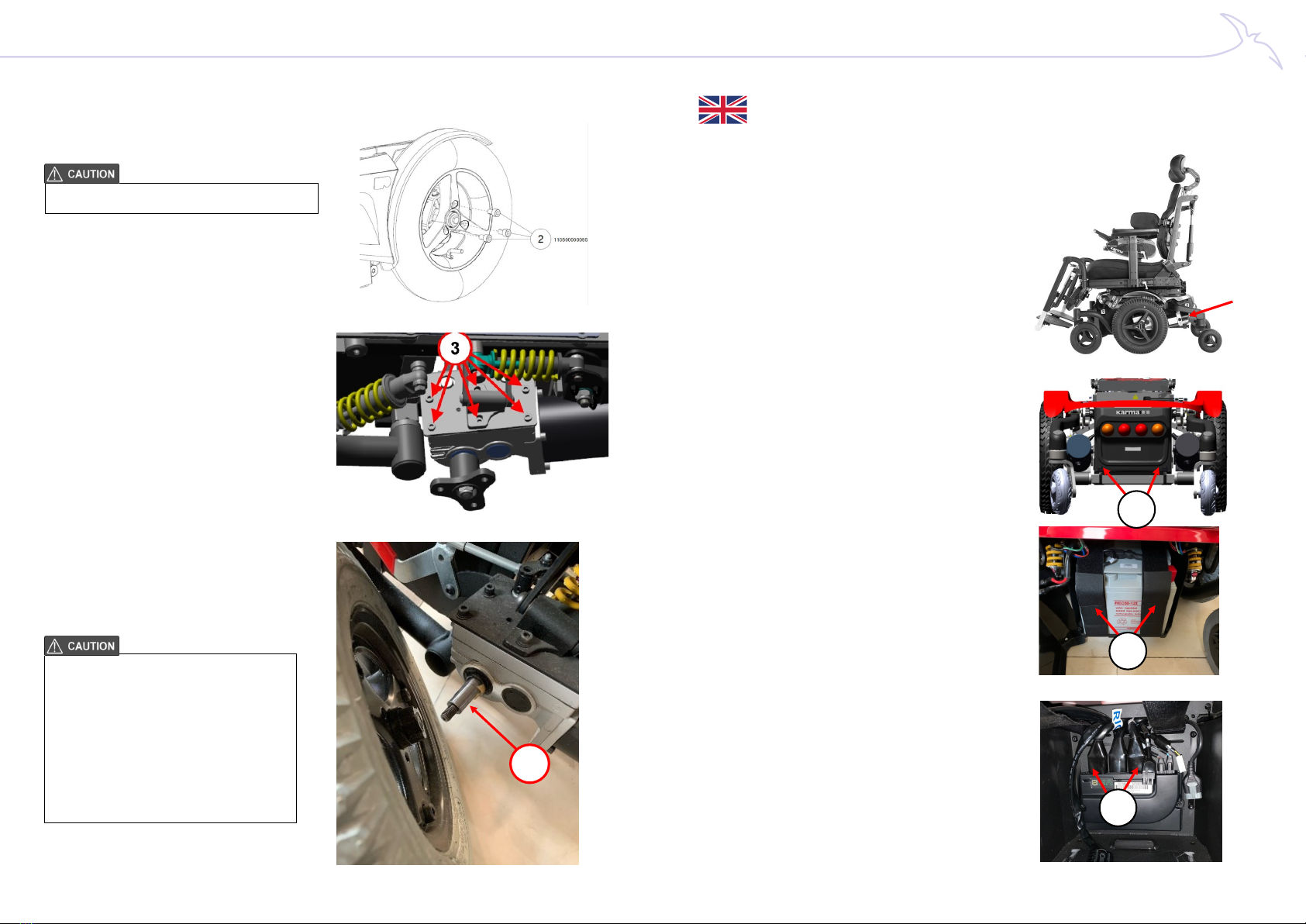

Step5. Use a torque wrench to tighten the

three screws (2) on the wheel rim.

Step6. Remove the screws on the motor

bracket (3) and remove the motor. Then

replace with the new one.

Step7. To replace the drive motors, perform

these steps in reverse order.

Set screw torque: 240kgf-cm (24 Nm)

If the new motor doesn’t include hub, or any

particular reason you had disassembled motor

and hub, please add proper amount of Loctite

680 (Green) onto motor axle (4) first, then

assemble hub onto motor.

Set screw torque: 480kgf-cm (48 Nm) 。

FR12 FR13

Inspired by life

1.1. Démontage du siège

Étape 1. Trouver les moteurs d'entraînement à l'intérieur

de la roue du milieu. Couper l'alimentation principale sur

le panneau de commande.

Étape 2. Desserrer les deux boutons (1) du

capot arrière et le retirer.

Étape 3. Détacher les sangles de fixation du

boîtier de batterie (2) et retirer celle-ci.

Étape 4. Débrancher les connecteurs (3) du moteur

dans le Module de puissance.

Étape 5.

Détacher le repose-jambes des deux

côtés (4).

Étape 6.

Débrancher les connecteurs (5) des deux

côtés du bloc de jonction.

Étape 7.

Sortir le jeu de câbles du trou

(6) du capot supérieur.

Étape 8.

Retirer les quatre vis (7) sur le

support du module act

ionneur d'inclinaison

ou d'élévation du siège. Retirer ensuite l'ensemble

du siège.

Faire preuve de prudence lors du transport de ce

siège lourd. Pour éviter les blessures ou les

dommages aux composants du fauteuil roulant,

demander à deux personnes de le porter.

FR14 FR15

Inspired by life

Étape 9. Retirer les vis (8) du

panneau d'interface du siège.

Étape 10. Retirer les vis (9) du capot

supérieur.

Étape 11. Retirer les connecteurs (10) du

feu des deux côtés.

Étape 12. Retirer le capot supérieur. Couper les attaches

du câble (11) du moteur.

1.2. Démontage de la roue du milieu

Étape 1. Les roues du milieu sont les roues

motrices entre les roues avant et arrière.

Commencer par couper l'alimentation principale

sur le panneau de commande.

Étape 2. Incliner le châssis et utiliser un cric

ou un bloc de bois pour soulever le fauteuil roulant

afin de soulever les roues du sol.

Étape 3. Retirer le cache-moyeu (1) de la

roue du milieu.

Étape 4. Desserrer les trois boulons à tête ronde

(2) sur la jante.

Lors du desserrage des trois boulons (2) sur la

jante, s'assurer que le fauteuil roulant

n'est pas en roue libre, sinon

les roues commenceront à tourner.

Ne pas desserrer le boulon central du moyeu (3)

pour retirer la roue du milieu.

(À partir du numéro de série MP20-000357, nous

avons ajouté de la LOCTITE 680 sur l'essieu du

moteur du Morgan.)

FR16 DE17

Inspired by life

Étape 5. Utiliser une clé dynamométrique pour serrer les

trois vis (2) sur la jante.

Étape 6. Retirer les vis sur le support du

moteur (3) et retirer celui-ci. Puis

remplacer par le nouveau.

Étape 7. Pour replacer les moteurs d'entraînement,

effectuer ces étapes dans l'ordre inverse.

Couple de serrage des vis : 240 kgf-cm (24 Nm)

Si le nouveau moteur n'inclut pas de moyeu, ou si

vous avez eu à démonter le moteur et le moyeu,

veuillez d'abord ajouter la quantité appropriée de

Loctite 680 (vert) sur l'essieu du moteur (4), puis

assembler le moyeu sur le moteur.

Couple de serrage des vis : 480 kgf-cm

(48 Nm) 。

1.1. Ausbau der Sitzbaugruppe

Schritt1. Lokalisieren Sie die Antriebsmotoren auf der

Innenseite des mittleren Rads. Schalten Sie die

Hauptstromversorgung am Bedienfeld aus.

Schritt2. Lösen Sie die zwei Drehknöpfe (1) an der

hinteren Abdeckung und entfernen Sie die Abdeckung.

Schritt3. Lösen Sie die Befestigungsbänder des

Batteriefachs (2) und entfernen Sie die Batterie.

Schritt4. Ziehen Sie die Steckverbinder (3) des Motors

aus dem Leistungsmodul.

DE18 DE19

Inspired by life

Schritt5. Lösen Sie die Beinstützen-Baugruppe auf

beiden Seiten (4).

Schritt6. Ziehen Sie die Steckverbinder (5) auf beiden

Seiten aus dem Anschlussblock.

Schritt7. Ziehen Sie den Kabelsatz aus dem Loch

(6) auf der oberen Abdeckung.

Schritt8. Entfernen Sie die vier Schrauben (7) an der

Halterung des Stellantriebmoduls der Sitzneigung

bzw. des Sitzlifts. Entfernen Sie dann die gesamte

Sitzbaugruppe.

Seien Sie beim Tragen der schweren Sitzbaugruppe bitte vorsichtig.

Um Verletzungen oder Schäden an Rollstuhlteilen zu verhindern,

sorgen Sie dafür, dass sie von zwei Personen getragen wird.

Schritt9. Entfernen Sie die Schrauben (8) am

Sitz-Bedienfeld.

Schritt10. Entfernen Sie die Schrauben (9) an der

oberen Abdeckung.

Schritt11. Entfernen Sie die Steckverbinder (10) der

Scheinwerfer auf beiden Seiten.

Schritt12. Entfernen Sie die obere Abdeckung.

Schneiden Sie die Kabelbinder (11) des Motors ab.
