Kemot URZ3476 Manuale utente
Návod na použitie
URZ3476
URZ3477
Bedienungsanleitung DE
EN
PL
RO
Instrukcja obsługi
Owner’s manual
Floodlight
with dusk and motion sensor
3
Bedienungsanleitung
DE
SICHERHEITSANLEITUNGEN
Bitte lesen Sie die Bedienungsanleitung vor der Installation des Gerätes.
Wenn es irgendwelche Zweifel bezüglich der korrekten Installation gibt,
wenden Sie sich bitte an einen qualizierten Fachmann.
1. Wenn das Gerät oder irgendein Teil beschädigt ist, das Gerät nicht
verwenden, trennen Sie es von der Stromversorgung. Wenden Sie
sich an einen autorisierten Kundendienst für Überprüfung/ Reparatur.
2. Vor den Wartungen, bitte von der Stromversorgung trennen
und das Gerät abkühlen lassen.
3. Das Gerät nicht abdecken.
4. WARNUNG: Schauen Sie nicht direkt in den LED-Lichtstrahl!
5. Reinigen Sie das Gerät mit einem weichen und trockenen
Tuch. Verwenden Sie keine chemischen Reinigungsmittel.
6. Die Nichtbeachtung dieser Anweisungen kann Brände,
Verbrennungen, Stromschläge, Verletzungen und andere
Schäden zur Folge haben.
7. WICHTIG: Die Lampe und der Sensor erfüllt die Kriterien der
Schutzart IP65.
8. Das Gerät kann von Kindern benutzt werden, die älter als 8 Jahre
alt sind und von Personen mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder Mangel an
Erfahrung und Wissen, wenn sie von einer Person beaufsichtigt
und geleitet werden, die für ihre Sicherheit zuständig ist, in einer
vorsichtigen Art und Weise und die alle Sicherheitsvorkehrungen
verstanden hat und befolgen wird. Kinder sollten nicht mit diesem
Gerät spielen. Kinder sollten nicht die Reinigung und Wartung
des Gerätes ohne Aufsicht durchführen.
9. Das Netzkabel darf nur von einem autorisierten Kundendienst
ersetzt werden.
10.Vor dem Anschluss des Gerätes an die Netzsteckdose, stellen
Sie sicher, dass die auf dem Gerät angegebene Spannung mit
der Spannung der Steckdose übereinstimmt.
Bedienungsanleitung
4
DE
MERKMALE
• Das Gerät gehört zur Gruppe von energieezienten Produkten.
• WARNUNG: Das Gerät kann sich auf eine höhere Temperatur
erwärmen.
• Minimaler Abstand einer Leuchte (Lichtquelle) von den Plätzen
und Objekten, die es beleuchtet - 0,5 m.
MONTAGE
Lesen Sie die Bedienungsanleitung vor der Montage. Montage
sollte von einer entsprechend qualizierten Person durchgeführt
werden. Überprüfen Sie mechanische Befestigung und
Anschluss an elektrischer Energie vor dem ersten Gebrauch.
1. Stromversorgung ausschalten.
2. Entfernen Sie die Halterung vom Flutlicht. Bohren Sie in die
Wand und schrauben Sie die Halterung an die Wand mit
geeigneten Plastikdübel und Schrauben. Prüfen Sie, ob die
Halterung fest an die Wand montiert ist.
Hinweis: Zu diesem Zeitpunkt LED-Scheinwerfer nicht wieder
an der Halterung befestigen.

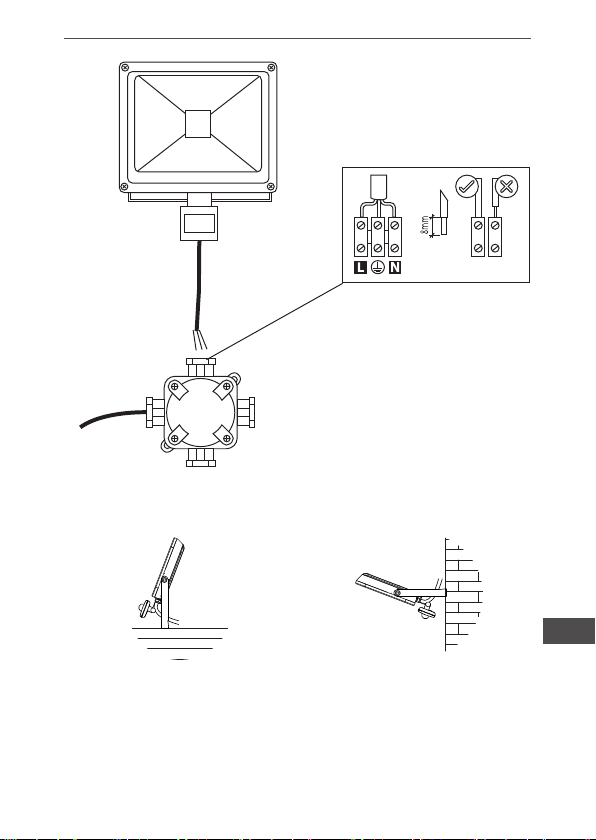

3. Schließen Sie das Netzkabel:
• Braunes Kabel des Scheinwerfers mit braunem oder rotem
Kabel (aktivem Außenleiter - Phase) der elektrischen Anlage
verbinden;
• Blaues Kabel des Scheinwerfers mit blauen oder schwarzem
Kabel (Neutralleiter) der elektrischen Anlage verbinden;
• Grün-gelbes Kabel des Scheinwerfers mit Schutzleiter
(Erdung) der elektrischen Anlage verbinden.
4. LED-Scheinwerfer wieder an der Halterung anschrauben
und Kabel an der Wand mit Hilfe geeigneter Clips befestigen.
Stellen Sie sicher, dass das Kabel nicht den Körper des
Scheinwerfers berührt und dass es ausreichend Spielraum
im Kabel gibt, damit das Flutlicht wie benötigt geneigt und
eingestellt werden kann, durch Ergreifen des Metallgehäuse
der LED-Scheinwerfer und nicht der hinteren Anschlussbox
5
Bedienungsanleitung
DE
Tipps:
• Montage nicht wenn es regnet durchführen.
• Das Gerät kann nur horizontal montiert werden.
• Für die Außenmontage ist eine Lage unter Traufe vorzuziehen.
• Vermeiden Sie die Montage des Sensors in der Nähe / gerichtet auf
Gegenstände / Geräte, die ihre Temperatur schnell ändern können
(Heizungsentlüftungen, Klimaanlagen usw.). Versuchen Sie zu
vermeiden, das Gerät auf Bäume oder Sträucher zu montieren,
Bedienungsanleitung
6
DE
oder wo die Bewegung von Haustieren erkannt werden kann.
• Lassen Sie das Sonnenlicht nicht direkt auf die Vorderseite des
Gerätes fallen.
• Denken Sie daran, dass der Bewegungssensor über das
Erfassungsfeld am empndlichsten ist und weniger empndlich
auf die Bewegung reagiert, die sich direkt zum Detektor
bewegt. Die Sensorempndlichkeit kann mit dem Regler SENS
eingestellt werden.
• Wenn Sie das Gerät aufstellen oder lagern, stellen Sie sicher,
dass es nach oben zeigt (siehe Abbildung unten), um eine
Beschädigung des Sensors zu vermeiden.
EINSTELLUNGEN
TIME: Zeiteinstellungs-Regler (Stellt die Zeitdauer ein,
die das Gerät nach der Bewegungserkennung leuchtet).
SENS: Empndlichkeits-Einstellungsregler (Wie
empndlich der Sensor für Bewegungserkennung ist)
Bewegung wird im Bereich von 0,5 bis zu 12 Meter
erkannt.
LUX: Helligkeit-Einstellungsregler (Einstellen der
Umgebungshelligkeit bei welcher das Gerät sich
einschaltet).
√×
Position bedeutet, dass die Sensoren zu funktionieren be-
ginnen, wenn die Lichtintensität weniger als 100 lm beträgt.
Position bedeutet, dass die Sensoren während des Tages zu
funktionieren beginnen.
7
Bedienungsanleitung
DE
FEHLERBEHEBUNG
Niedrige Empndlichkeit der Bewegungserkennung oder das
Flutlicht funktioniert nicht:
• Überprüfen Sie, ob irgendwelche Hindernisse vor dem Gerät
vorhanden sind.
• Überprüfen Sie, ob der Erfassungsbereich nicht überschritten
wird.
• Überprüfen Sie, ob das Gerät in einer geeigneten Höhe montiert
ist.
• Überprüfen Sie, ob die Helligkeitseinstellungen mit dem
Umgebungslicht übereinstimmen.
• Wenn die Umgebungstemperatur der menschlichen
Körpertemperatur ähnlich ist, kann die Empndlichkeit der
Bewegungserkennung leicht abnehmen.
Das Licht schaltet sich nicht aus:
• Überprüfen Sie, ob eine konstante Bewegung im Erfassungsbereich
vorliegt.
• Überprüfen Sie, ob die Zeit nicht auf maximal eingestellt ist
(10 Minuten).
TECHNISCHE DATEN
URZ3476 URZ3477
Lichtquelle 15 Stück SMD2835 28 Stück SMD2835
Leistung 10 W 20 W
Lichtfarbe 4000 K
Lichtuss 800 lm 1600 lm
Wirkungsgrad 80 lm/W
Leistungsfaktor >0,5
Strahlungswinkel 120°
Erfassungswinkel 120º
Bedienungsanleitung
8
DE
Deutsch
Korrekte Entsorgung dieses Produkts
(Elektromüll)
(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen
Ländern mit einem separaten Sammelsystem)
Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass
es nach seiner Lebensdauer nicht zusammen mit dam normalen Haushaltsmüll entsorgt
werden darf. Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der
Umwelt bzw. der menschilchen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu
schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stoichen
Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem das Produkt gekauft
wurde, oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie
das Gerät auf umweltfreundliche Weise recyceln können. Gewerbliche Nutzer sollten sich
an Ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren.
Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden.
Hergestellt in China für LECHPOL ELECTRONICS Sp. z o.o. Sp.k., ul. Garwolińska 1,
08-400 Miętne.
URZ3476 URZ3477
Erfassungsabstand bis zu 12 m
Farbwiedergabeindex (CRI) >70
Schutzklasse I
Schutzart IP65
Betriebstemperatur -30°C ~ +50°C
Lebensdauer bis zu 25 000 h
Stromversorgung 220-240 V; 50/60 Hz
9
Owner’s manual
EN
SAFETY INSTRUCTIONS
Please read this operation instruction carefully before rst use,
and keep it for future reference. If there are any doubts concerning
correct installation, please consult a qualied specialist.
1. If the device or any of its part is damaged, do not use it and
unplug it from power source. Do not repair the device yourself.
Contact with an authorized service point for check-up/repair.
2. Prior to any maintenance services, disconnect power supply
and let the device cool down.
3. Do not cover the device.
4. WARNING: Do not look directly at LED light beam!
5. Clean the device with soft and dry cloth. Do not use chemical
detergents.
6. Failure to follow these instructions may result in re, burns,
electrical shock, physical injury and other damage.
7. IMPORTANT: The lamp and the sensor meet criteria of IP65
rating.
8. This appliance may be used by children who are above 8 years
old and by persons with reduced physical, sensory or mental
capabilities, or lack of experience and knowledge, if they are
supervised and guided by a person who is responsible for their
safety in a cautious manner for all the safety precautions being
understood and followed. Children should be supervised to
ensure that they do not play with the appliance. Children should
not perform cleaning and servicing of the device unsupervised.
9. Fixed power cable may only be replaced in an authorized
service point.
10.Before connecting the device to power supply socket, make
sure the voltage indicated on the appliance corresponds to the
voltage in the power supply socket.
Owner’s manual
10
EN
FEATURES
• Device belongs to the group of energy ecient products.
• WARNING: Device may heat up to a higher temperature.
• Minimal distance of a light xture (its light source) from the spots
and objects that it’s illuminating - 0,5 m.
MOUNTING
Read the manual before mounting. Mounting should be performed
by an appropriately qualied person. Check for proper mechanical
fastening and connection to electrical power prior to rst use.
1. Switch o the power source.
2. Remove the mounting bracket from the Led oodlight. Drill the
wall and screw the bracket onto the wall using suitable plastic
wall plugs and screws. Check that the bracket is securely tted
on the wall.
Note: Do not at this stage re-attach the oodlight to the bracket.
3. Connect the power cords:
• brown wire of the oodlight with Live brown or red wire of the
electrical wiring;
• blue wire of the oodlight with Neutral blue or black wire of
the electrical wiring;
• yellow-green wire of the oodlight with earth wire of the
electrical wiring.
4. Re-attach the oodlight to the bracket and secure the cable
to the wall using suitable clips. Ensure that the cable is not
touching the body of the oodlight, and that there is sucient
slack in the cable to allow the oodlight to be tilted and adjusted
as required, which should be done by grasping the metal body
of the oodlight, not its rear wiring box.
