Kessel EasyClean free Manuale di programmazione

ANLEITUNG FÜR EINBAU, BEDIENUNG UND WARTUNG

Fettabscheider EasyClean free Basic

Standard + Direct in NS 2, 4, 7, 10

zur Aufstellung in frostfreien Räumen

Stand 2019/08 Sach-Nr. 010-296

oInstallation oInbetriebnahme oEinweisung

der Anlage wurde durchgeführt von Ihrem Fachbetrieb:

Name/Unterschrift Datum Ort

Leichte Einbringung

Einfach bedienbar

entspricht DIN EN 1825-1

Produktvorteile

Stempel Fachbetrieb

Technische Änderungen vorbehalten

D Seite 1

GB Page 16

F Page 30

I Pagina 44

NL Pagina 58

PL Strona 73

3 /882019/08 010-296

1 Einleitung 4

1.1 Produktbeschreibung, allgemein .................................................................................................................................................... 4

1.2 Anlagentypen..................................................................................................................................................................................................4

1.3 Allgemeine Hinweise zu dieser Betriebs- und Wartungsanleitung...................................................................... 5

1.4 Baugruppen und Funktionsmerkmale......................................................................................................................................... 5

2 Sicherheit 6

2.1 Bestimmungsgemäße Verwendung ............................................................................................................................................. 6

2.3 Organisatorische Sicherheits-Maßnahmen............................................................................................................................6

2.4 Produktspezifische Sicherheitshinweise................................................................................................................................... 7

3 Montage 7

3.1 Empfehlungen zum Aufstellort / Betrieb................................................................................................................................... 7

3.2 Fettabscheideanlage aufstellen / montieren......................................................................................................................... 8

3.3 Zu- und Auslauf anschließen.............................................................................................................................................................. 8

3.4 Direktentsorgungsrohr montieren ................................................................................................................................................9

4 Betrieb / Entsorgung 10

4.1 Entleerung Anlagentyp Standard....................................................................................................................................................11

4.2 Entleerung Anlagentyp Direct ...........................................................................................................................................................11

5 Technische Daten 12

5.1 Drehmomente................................................................................................................................................................................................. 12

5.2 Voraussetzungen / Berechnungsgrundlagen.......................................................................................................................12

5.3 Maßzeichnung und Gewichtstabelle............................................................................................................................................13

6 Wartung 14

6.1 Wartungsintervalle...................................................................................................................................................................................... 14

6.2 Hilfe bei Störungen.....................................................................................................................................................................................14

6.3 Fettabscheider reinigen..........................................................................................................................................................................14

7 Anlagenpass / Werksabnahme 15

Einleitung

4 / 88 2019/08

010-296

1 Einleitung

Liebe Kundin, lieber Kunde,

als Premiumhersteller von innovativen Produkten für die Entwässerungstechnik bietet KESSEL ganzheitliche

Systemlösungen und kundenorientierten Service. Dabei stellen wir höchste Qualitätsstandards und setzen konsequent

auf Nachhaltigkeit - nicht nur bei der Herstellung unserer Produkte, sondern auch im Hinblick auf den langfristigen

Betrieb setzen wir uns dafür ein, dass Sie und Ihr Eigentum dauerhaft geschützt sind.

Ihre KESSEL AG

Bahnhofstraße 31

85101 Lenting, Deutschland

Bei technischen Fragestellungen helfen Ihnen gerne unsere qualifizierten Servicepartner vor Ort weiter. Ihren

Ansprechpartner finden Sie unter: www.kessel.de/kundendienst

Bei Bedarf unterstützt unser Werkskundendienst mit Dienstleistungen wie Inbetriebnahme, Wartung oder

Generalinspektion in der gesamten DACH-Region, andere Länder auf Anfrage.

Informationen zur Abwicklung und Bestellung finden Sie unter: http://www.kessel.de/service/kundenservice.html

1.1 Produktbeschreibung, allgemein

Die Fettabscheideanlage ist gemäß DIN EN 1825 konzipiert. Das Abscheidegut kann jederzeit und bei laufendem Betrieb

abgesaugt werden.

1.2 Anlagentypen

Die Fettabscheideanlage wird in diesen Ausführungen hergestellt:

• Standard (ohne Direktentsorgungsrohr)

• Direct (mit Direktentsorgungsrohr)

• Schauglas (optional)

• Fülleinrichtung (optional)

Die Anlage wird als links- oder rechtsseitige Variante ausgeliefert. Entsprechend ist die Bedienseite dem Anwender

zugewandt. Die Fließrichtung kann nach dem Aufstellen der Anlage nicht mehr verändert werden.

Einleitung

5 /882019/08 010-296

Direct

Standard

1.3 Allgemeine Hinweise zu dieser Betriebs- und Wartungsanleitung

Verwendete Symbole und Legenden

<1> Hinweis im Text auf eine Legendennummer in einer Abbildung

[2] Bezug auf eine Abbildung

• Arbeitsschritt

3. Arbeitsschritt in nummerierter Reihenfolge

– Aufzählung

Kursiv Kursive Schriftdarstellung: Bezug zu einem Abschnitt / Punkt im Steuerungs-Menü

VORSICHT: Warnt vor einer Gefährdung von Personen und Material. Eine Missachtung der mit

diesem Symbol gekennzeichneten Hinweise kann schwere Verletzungen und Materialschäden zur

Folge haben.

Hinweis: Technische Hinweise, die besonders beachtet werden müssen.

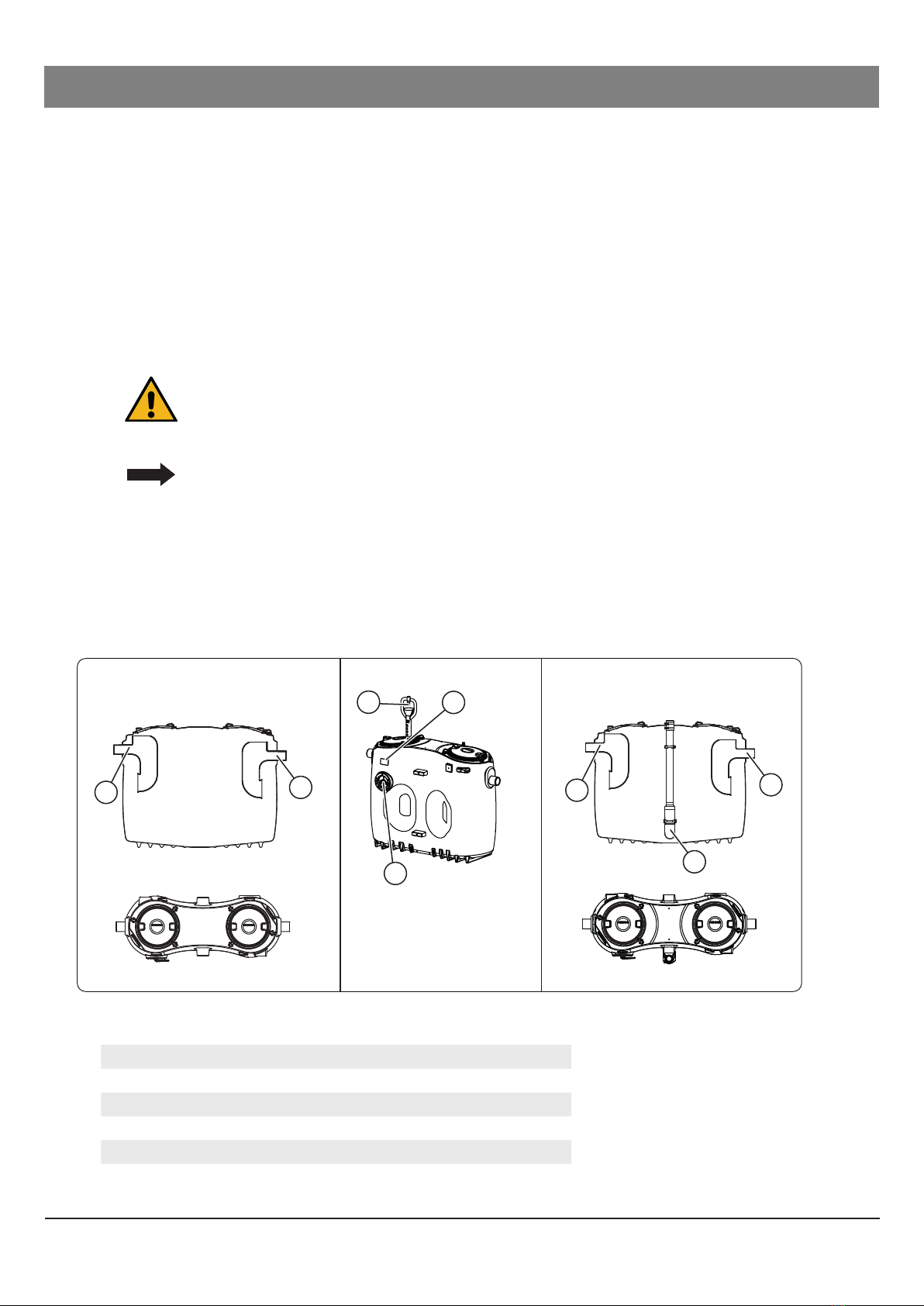

1.4 Baugruppen und Funktionsmerkmale

Abbildung zeigt Anlagentypen Standard und Direct

1Zulauf

2 Fülleinrichtung (optional)

3 Typenschild

4Auslauf

5 Direktentsorgungsrohr

6 Schauglas (optional)

Abb. [1]

Sicherheit

6 / 88 2019/08

010-296

2 Sicherheit

2.1 Bestimmungsgemäße Verwendung

Die Fettabscheideanlage ist ausschließlich dafür vorgesehen, das Abwasser von Abscheidegut und Fett zu befreien.

Ein Einsatz der Anlage in explosionsgefährdeter Umgebung ist unzulässig.

Alle nicht durch eine ausdrückliche und schriftliche Freigabe des Herstellers erfolgten

– Um- oder Anbauten

– Verwendungen von nicht originalen Ersatzteilen

– Reparaturen durch nicht vom Hersteller autorisierte Betriebe oder Personen

können zum Verlust der Gewährleistung führen.

Nachträgliche Erweiterungen von KESSEL-Fettabscheideanlagen müssen durch den KESSEL-Werkskundendienst

abgewickelt werden.

2.2 Personal/Qualifikation

Für den Betrieb der Anlage gelten die jeweils gültige Betriebssicherheitsverordnung und die Gefahrstoverordnung oder

nationale Entsprechungen. Der Betreiber ist dazu verpflichtet

eine Gefährdungsbeurteilung zu erstellen,

entsprechende Gefährdungszonen zu ermitteln und auszuweisen,

Sicherheitsunterweisungen durchzuführen,

die Anlage gegen die Benutzung durch Unbefugte zu sichern.

Person* freigegebene Tätigkeiten an KESSEL-Anlagen

Betreiber Sichtprüfung

Sachkundiger

(gemäß

Betriebsanleitung)

Funktionskontrolle,

Inbetriebnahme

Entsorgungsfachbetrieb

Entsorgung,

Reinigung

(innen)

Fachkundiger,

Generalinspekteur

Dichtheitsprüfung,

Anlagenabnahme,

Generalinspektion

* Bedienung und Montage darf nur durch Personen erfolgen, die das 18. Lebensjahr vollendet haben.

2.3 Organisatorische Sicherheits-Maßnahmen

Die Betriebs- und Wartungsanleitung ist stets an der Fettabscheideanlage verfügbar zu halten.

Montage

7 /882019/08 010-296

2.4 Produktspezifische Sicherheitshinweise

2.4.1 Rutschgefahr beim Entleeren der Anlage

Bei Reinigungsarbeiten kann fetthaltige Flüssigkeit und/oder Fett den Boden benetzen. Dadurch besteht Rutschgefahr.

Ausgetretene Flüssigkeit und/oder Fett unmittelbar beseitigen und geeignetes Schuhwerk tragen.

2.4.2 Infektionsgefahr bei Kontakt mit dem Abwasser

Das Abwasser enthält Bakterien. Bei Kontakt mit Schleimhäuten, Augen, Wunden oder bei einer Aufnahme in den

Körper besteht Infektionsgefahr. Mit Abwasser in Berührung gekommene Körperteile sofort reinigen, verunreinigte

Kleidung wechseln. Persönliche Schutzausrüstung tragen.

2.4.3 Sicheres Heben und Transportieren

Um eine Beschädigung des Behälters zu vermeiden, darf das Produkt nur bewegt werden, wenn es auf der

Transportpalette fixiert ist. Der Transport darf nur mittels eines Gabelstaplers erfolgen, der die Transportpalette greift.

Ein Heben an anderen Stellen oder ein Bewegen mittels Kran ist nicht zulässig.

2.4.4 Persönliche Schutzausrüstung tragen

- Schutzkleidung, Schutzhandschuhe

- Schutzbrille, Sicherheitsschuhe

3 Montage

3.1 Empfehlungen zum Aufstellort / Betrieb

– Raum mit guter Belüftung und/oder Ventilation sowie ebener und ausreichend tragfähiger Aufstellfläche.

– Raumtemperatur mindestens 15° C.

– Abgedichteter Bodenbelag mit integrierter Ablaufstelle.

– Warm- und Kaltwasseranschluss

– Raumhöhe mindestens 60 cm höher als die Fettabscheideanlage, damit bei Reinigungsarbeiten die Revisionsdeckel

geönet werden können.

– Freier Arbeitsraum, mindestens 1 m, vor der Fettabscheideanlage.

– Zulauf mit Beruhigungsstrecke von min. 1 m (Gefälle 1:50). Übergang bauseitiges Fallrohr zur Beruhigungsstrecke mit

2x 45°-Bögen ausgestattet.

– Ist die Zulaufleitung länger als 10 m, muss diese separat entlüftet sein.

Montage

8 / 88 2019/08

010-296

3.2 Fettabscheideanlage aufstellen / montieren

Die Fettabscheideanlage hat im befülltem Zustand ein hohes Gewicht. Achten Sie auf einen ausreichend tragfähigen

Untergrund (siehe Kapitel 5.3 auf Seite 13).

• Fettabscheideanlage auf ebener und ausreichend tragfähiger Fläche aufstellen.

Bohrungen für Anbauteile und Rohrleitungen (Anlagenvariante Direct) sind mit einer Sägeglocke anzufertigen.

An Stellen, an denen Durchgangsdichtungen vorgesehen sind, dürfen die Bohrkanten nicht entgratet werden. Wir

empfehlen die Verwendung der KESSEL-Sägeglocke Art. Nr. 500101 (Ø 121mm). Die beiliegende Anleitung ist zu

beachten.

Drehmomente für die Schraubverbindungen sind im Kapitel 5.1 gelistet. Sicherstellen, dass diese entsprechend

berücksichtigt werden.

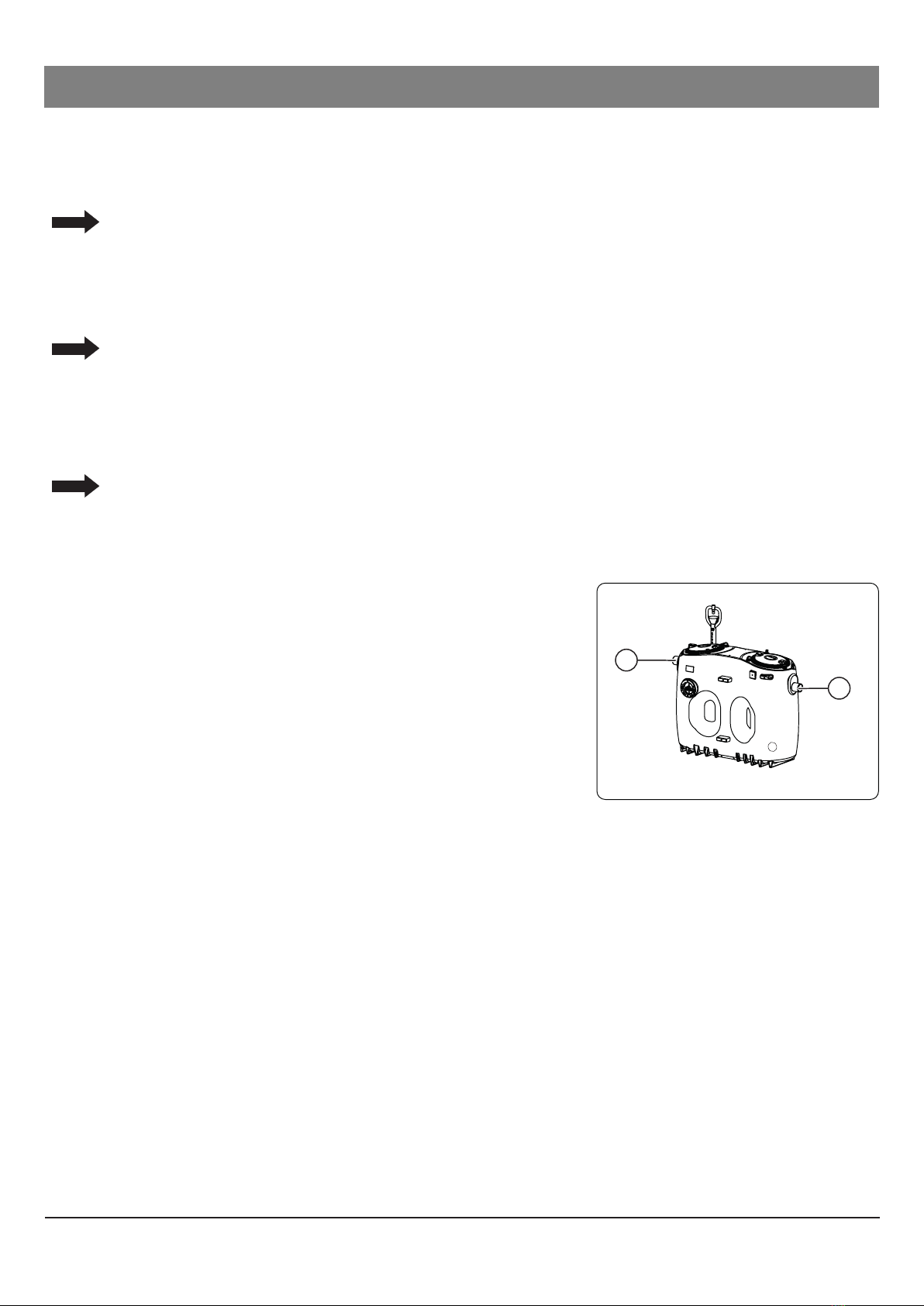

3.3 Zu- und Auslauf anschließen

• Rohrleitungsanschlüsse zur Hausinstallation an Zulauf <1> und

Auslauf<2> herstellen. 1

Abb. [2]

Montage

9 /882019/08 010-296

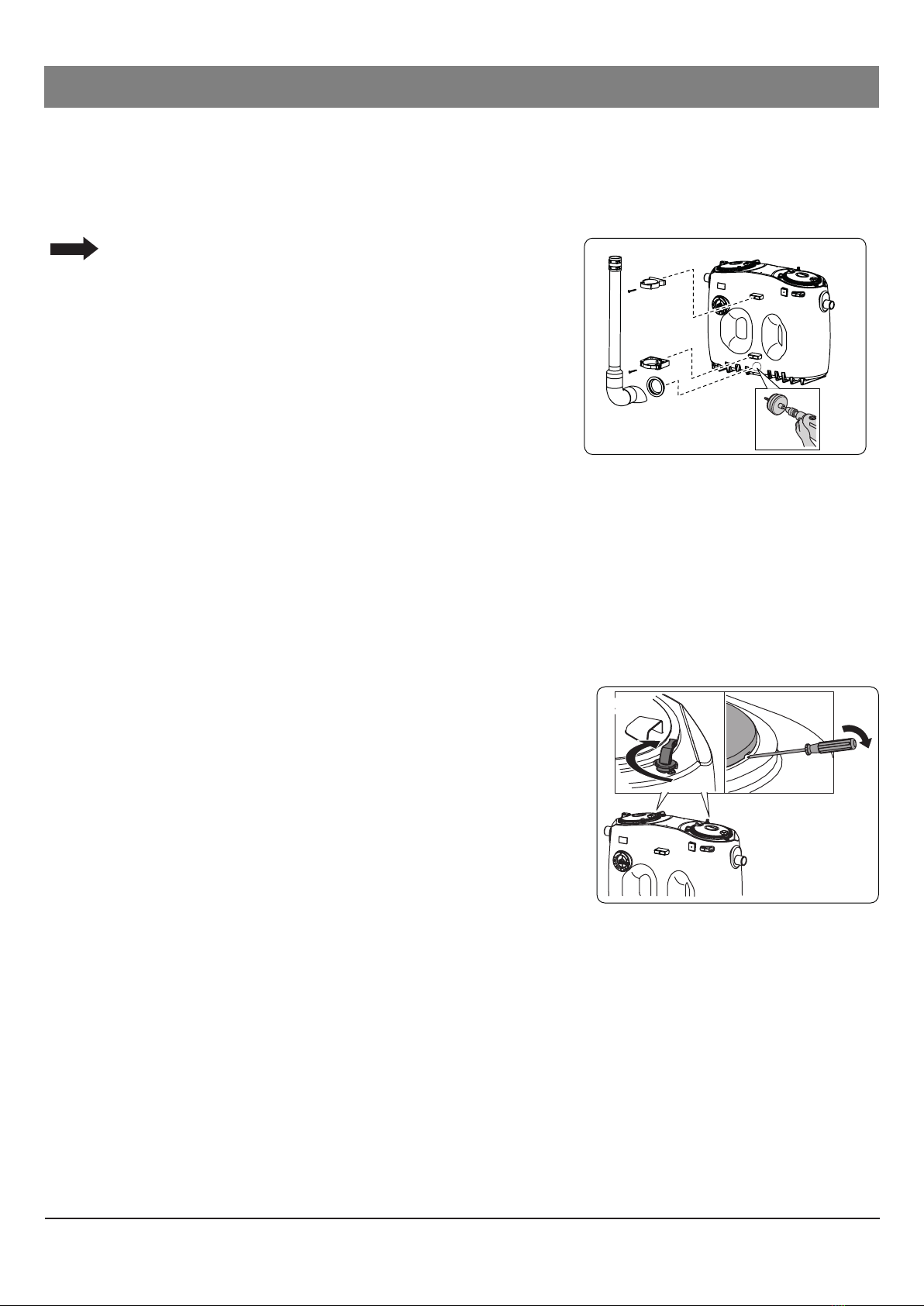

3.4 Direktentsorgungsrohr montieren

Nur bei Umrüstung auf den Anlagentyp Direct

Zur optimalen Abdichtung die Bohrkanten nicht entgraten.

• Befestigungsschellen an den Aufnahmen am Anlagenbehälter

festschrauben .

• Bohrung in der Anbohrfläche erstellen (Sägeglocke, Ø 121mm) .

• Durchgangsdichtungin das Bohrloch einsetzen. 

• Direktentsorgungsrohr in die Durchgangsdichtung hineinstecken und

an den Befestigungsschellen montieren. 

• Gewebeschlauch mit 2 Rohrschellen und 10 Nm Drehmoment

auf PE-Rohr DN 70 mit Spiegelwulst verbinden. 

Falls an ein Stahlrohr angeschlossen wird, längskraftschlüssige

Verbindung sicherstellen.

3.5 Erstbefüllung und Dichtheitsprüfung

• Dichtheitsprüfung durchführen, dazu:

• Beide Revisionsdeckel önen. Bei schwergängigem Revisionsdeckel,

flachen Schraubendreher an Nut ansetzen und aufhebeln.

• Sicherstellen, dass sich keine Fremdstoe oder Verunreinigungen im

Fettabscheider befinden.

• Auslauf und Zulauf mit geeigneten Mitteln verschließen.

• Fettabscheideanlage vollständig mit Wasser befüllen und sicherstellen,

dass keine Undichtigkeiten vorliegen.

• Funktionstüchtigkeit von Auslauf und Zulauf wieder herstellen.

Die Betriebsbereitschaft ist hergestellt.











Abb. [3]

3x3x

Abb. [4]

Betrieb / Entsorgung

10 / 88 2019/08

010-296

4 Betrieb / Entsorgung

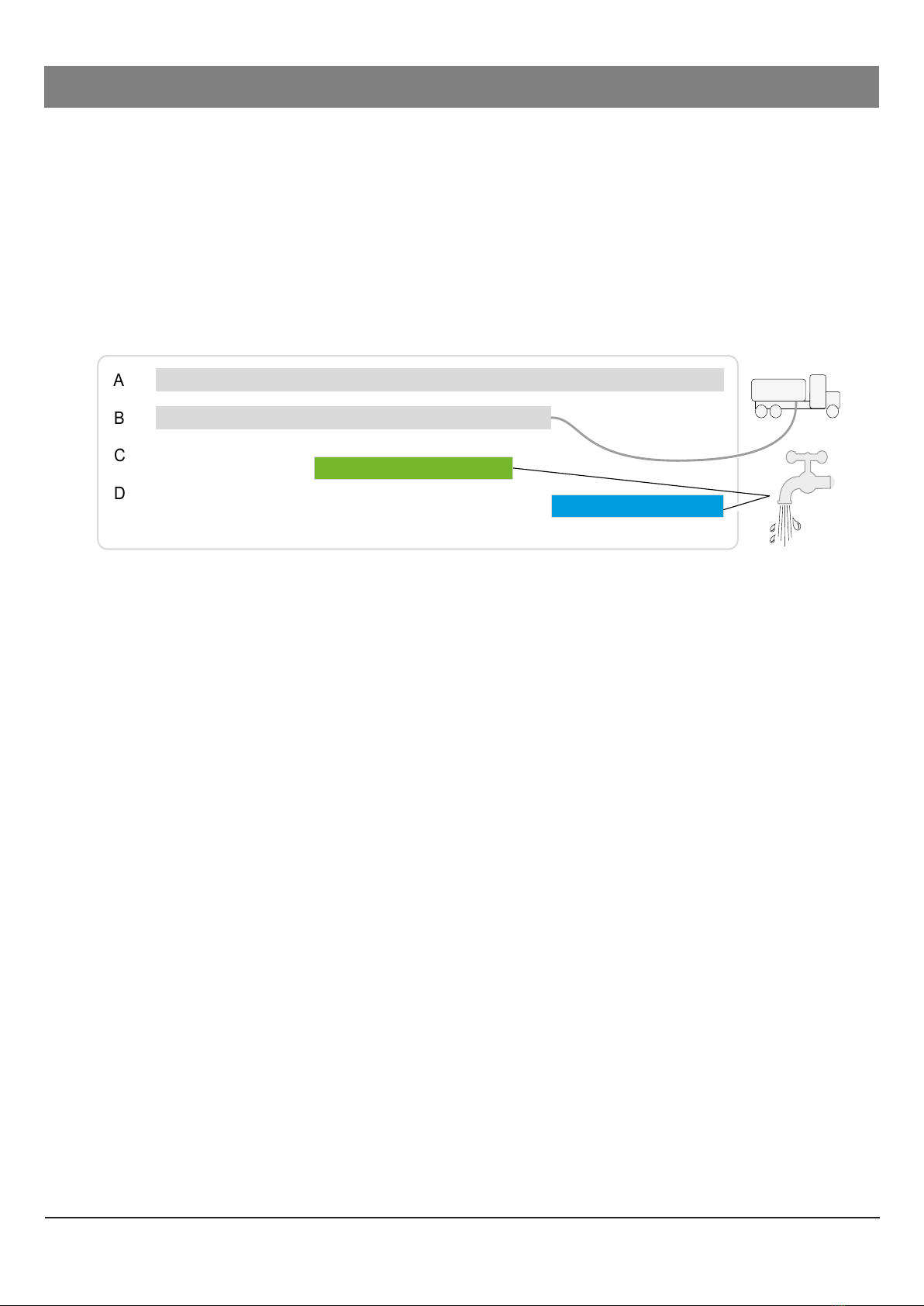

Schema Entsorgungsprozess / Entsorgungszyklus (DIN EN 1825)

A Entsorgungszeitraum

B Entsorgungsfahrzeug saugt ab

C Behälter-Innenraum mit Wasserschlauch reinigen

DMit Frischwasser befüllen bis Auslaufunterkante

Abb. [5]
