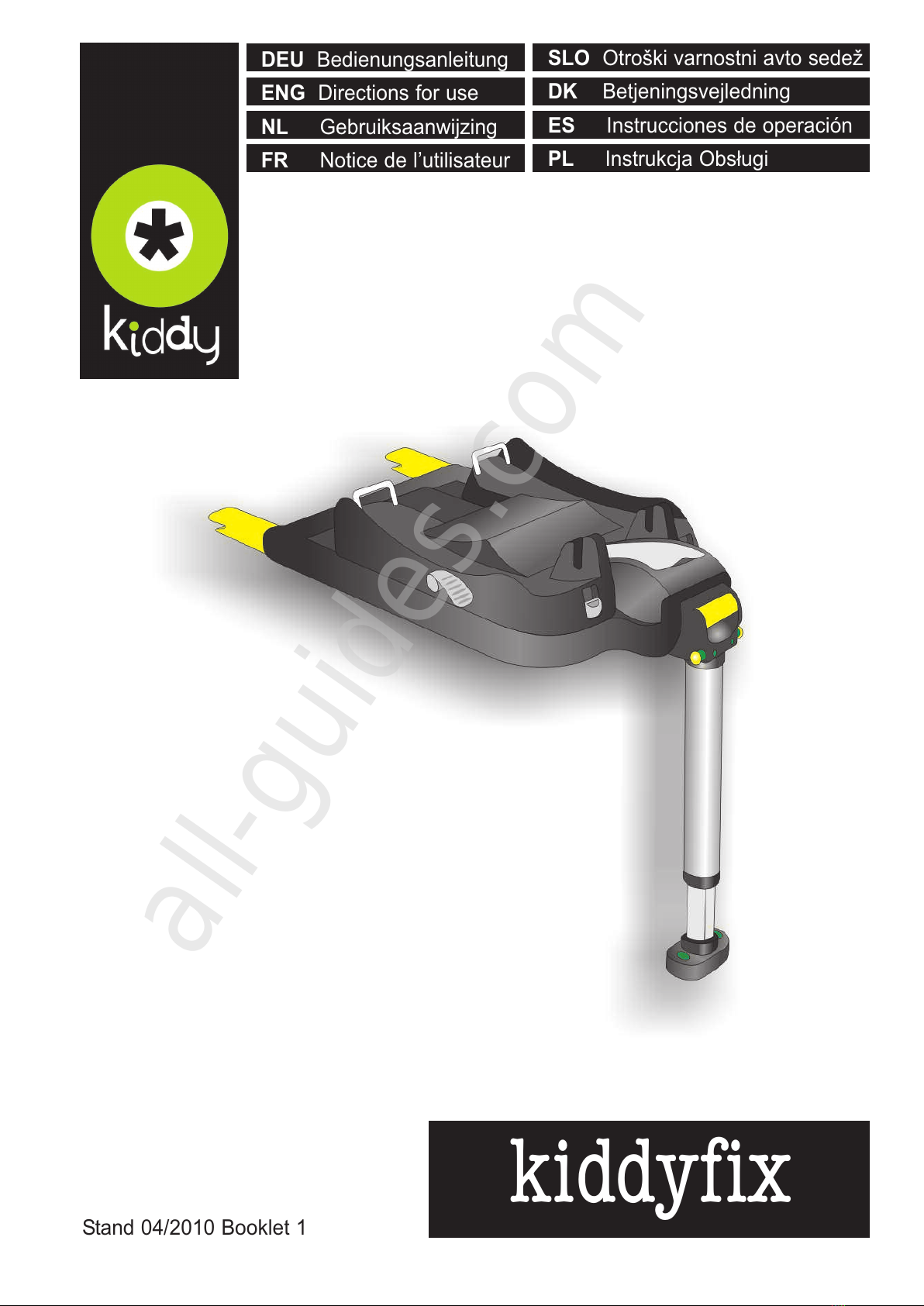

KIDDY Kiddyfix Manuale

Stand 04/2010 Booklet 1

DEU Bedienungsanleitung

ENG Directions for use

NL Gebruiksaanwijzing

FR Notice de l’utilisateur

SL Otroški varnostni avto sedež

DK Betjeningsvejledning

ES Instrucciones de operación

PL Instrukcja Obsługi

kiddyfix

All manuals and user guides at all-guides.com

all-guides.com

All manuals and user guides at all-guides.com

DEU

Inhaltsverzeichnis

1. Eignung.............................................................................. 3

2. Allgemeine Sicherheitshinweise................................ 4

3. Vor der der ersten Benutzung.................................... 4

3.1 Einlegen / Austauschen der Batterien.................................. 5

4. Montage im Fahrzeug.................................................... 6

4.1 Montageschritte.................................................................... 6

5. Demontage....................................................................... 7

6. Einstellung des Schlittens........................................... 8

7. Was tun bei Funktionsstörungen der Elektronik.. 8

8. Pflege.................................................................................. 9

9. Verhalten nach einem Unfall....................................... 9

10. Garantie............................................................................. 9

All manuals and user guides at all-guides.com

DEU

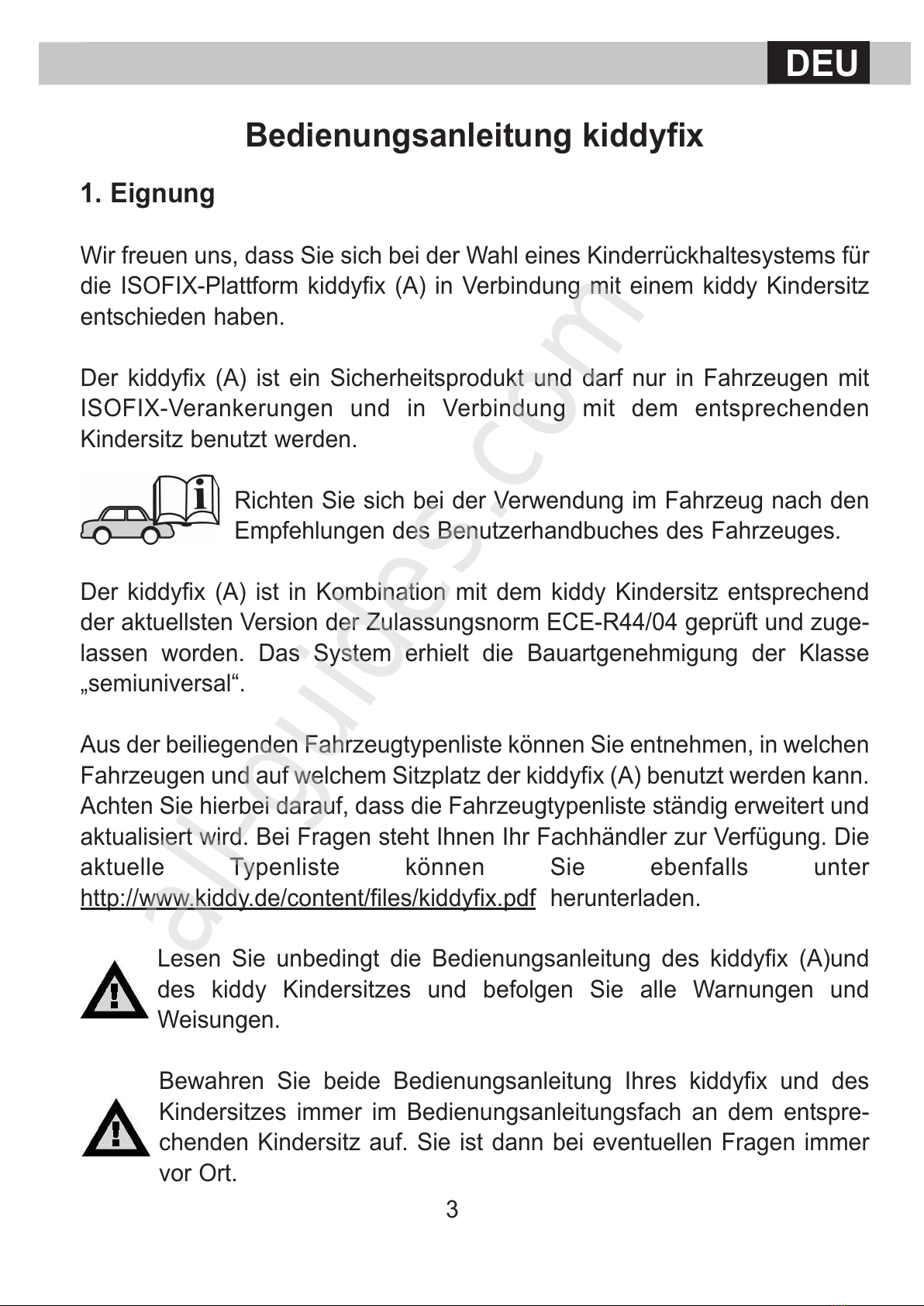

Bedienungsanleitung kiddyfix

1. Eignung

Wir freuen uns, dass Sie sich bei der Wahl eines Kinderrückhaltesystems für

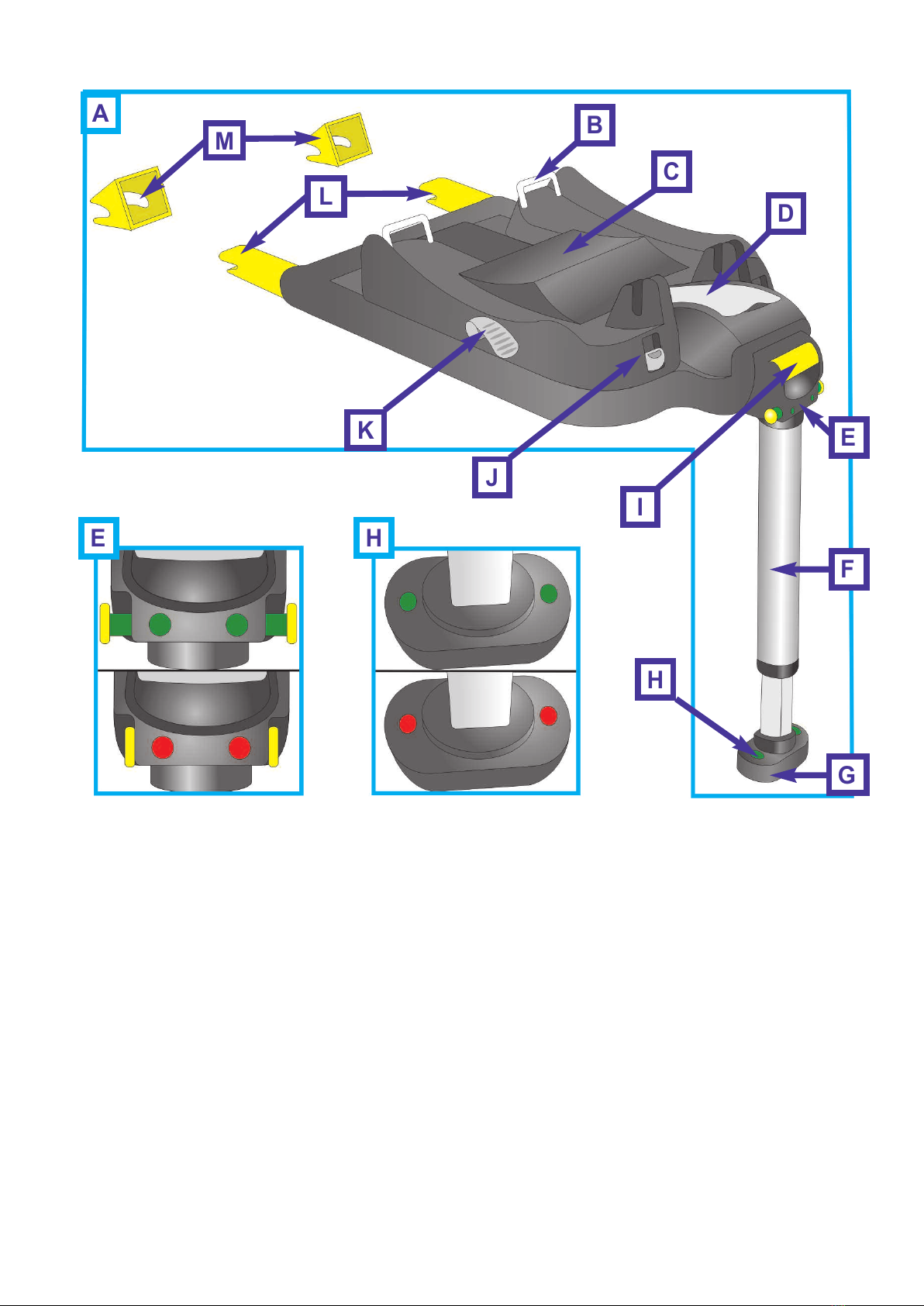

die ISOFIX-Plattform kiddyfix (A) in Verbindung mit einem kiddy Kindersitz

entschieden haben.

Der kiddyfix (A) ist ein Sicherheitsprodukt und darf nur in Fahrzeugen mit

ISOFIX-Verankerungen und in Verbindung mit dem entsprechenden

Kindersitz benutzt werden.

Richten Sie sich bei der Verwendung im Fahrzeug nach den

Empfehlungen des Benutzerhandbuches des Fahrzeuges.

Der kiddyfix (A) ist in Kombination mit dem kiddy Kindersitz entsprechend

der aktuellsten Version der Zulassungsnorm ECE-R44/04 geprüft und zuge-

lassen worden. Das System erhielt die Bauartgenehmigung der Klasse

„semiuniversal“.

Aus der beiliegenden Fahrzeugtypenliste können Sie entnehmen, in welchen

Fahrzeugen und auf welchem Sitzplatz der kiddyfix (A) benutzt werden kann.

Achten Sie hierbei darauf, dass die Fahrzeugtypenliste ständig erweitert und

aktualisiert wird. Bei Fragen steht Ihnen Ihr Fachhändler zur Verfügung. Die

aktuelle Typenliste können Sie ebenfalls unter

http://www.kiddy.de/content/files/kiddyfix.pdf herunterladen.

Lesen Sie unbedingt die Bedienungsanleitung des kiddyfix (A)und

des kiddy Kindersitzes und befolgen Sie alle Warnungen und

Weisungen.

Bewahren Sie beide Bedienungsanleitung Ihres kiddyfix und des

Kindersitzes immer im Bedienungsanleitungsfach an dem entspre-

chenden Kindersitz auf. Sie ist dann bei eventuellen Fragen immer

vor Ort.

All manuals and user guides at all-guides.com

all-guides.com

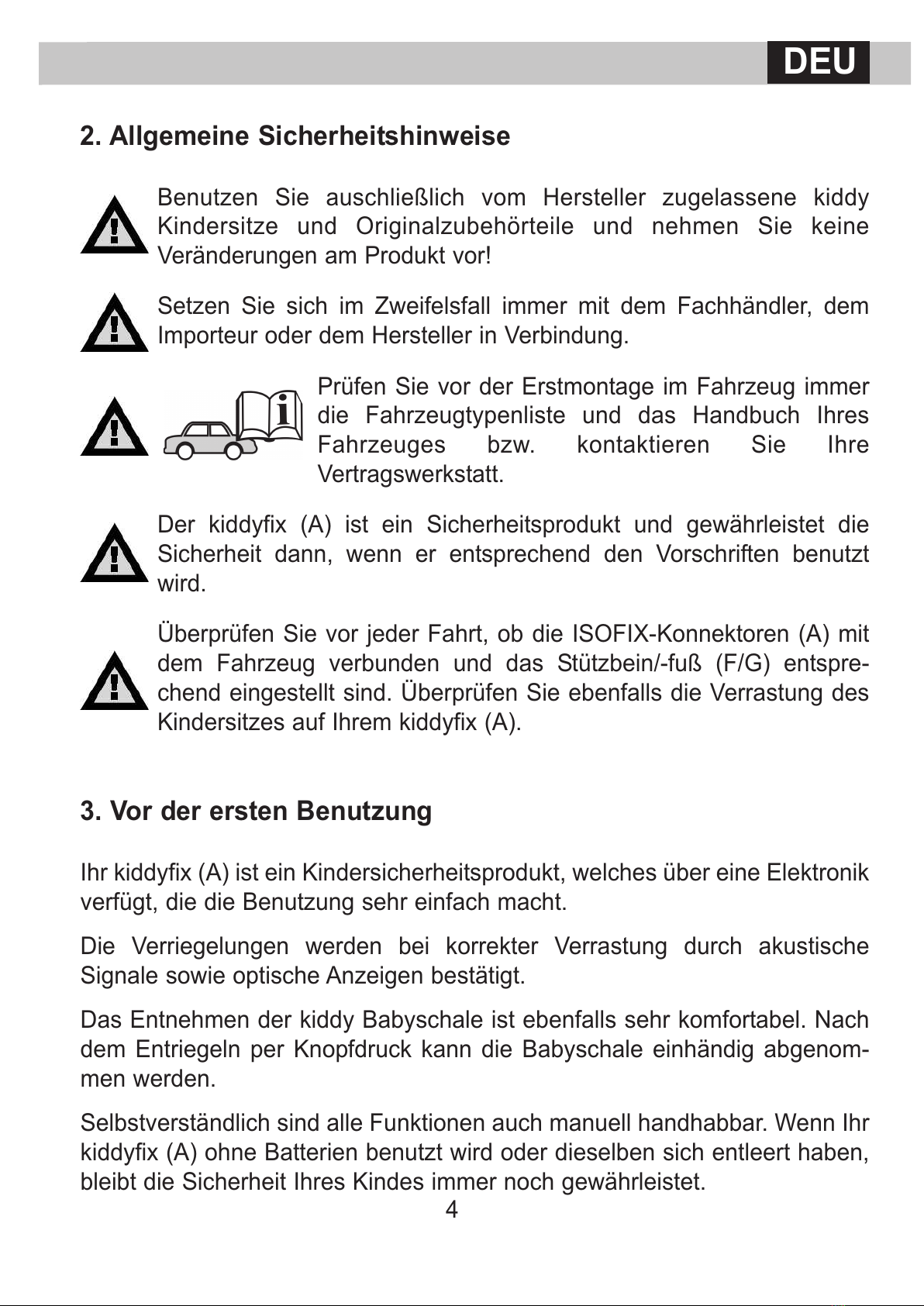

2. Allgemeine Sicherheitshinweise

Benutzen Sie auschließlich vom Hersteller zugelassene kiddy

Kindersitze und Originalzubehörteile und nehmen Sie keine

Veränderungen am Produkt vor!

Setzen Sie sich im Zweifelsfall immer mit dem Fachhändler, dem

Importeur oder dem Hersteller in Verbindung.

Prüfen Sie vor der Erstmontage im Fahrzeug immer

die Fahrzeugtypenliste und das Handbuch Ihres

Fahrzeuges bzw. kontaktieren Sie Ihre

Vertragswerkstatt.

Der kiddyfix (A) ist ein Sicherheitsprodukt und gewährleistet die

Sicherheit dann, wenn er entsprechend den Vorschriften benutzt

wird.

Überprüfen Sie vor jeder Fahrt, ob die ISOFIX-Konnektoren (A) mit

dem Fahrzeug verbunden und das Stützbein/-fuß (F/G) entspre-

chend eingestellt sind. Überprüfen Sie ebenfalls die Verrastung des

Kindersitzes auf Ihrem kiddyfix (A).

3. Vor der ersten Benutzung

Ihr kiddyfix (A) ist ein Kindersicherheitsprodukt, welches über eine Elektronik

verfügt, die die Benutzung sehr einfach macht.

Die Verriegelungen werden bei korrekter Verrastung durch akustische

Signale sowie optische Anzeigen bestätigt.

Das Entnehmen der kiddy Babyschale ist ebenfalls sehr komfortabel. Nach

dem Entriegeln per Knopfdruck kann die Babyschale einhändig abgenom-

men werden.

Selbstverständlich sind alle Funktionen auch manuell handhabbar. Wenn Ihr

kiddyfix (A) ohne Batterien benutzt wird oder dieselben sich entleert haben,

bleibt die Sicherheit Ihres Kindes immer noch gewährleistet.

DEU

All manuals and user guides at all-guides.com

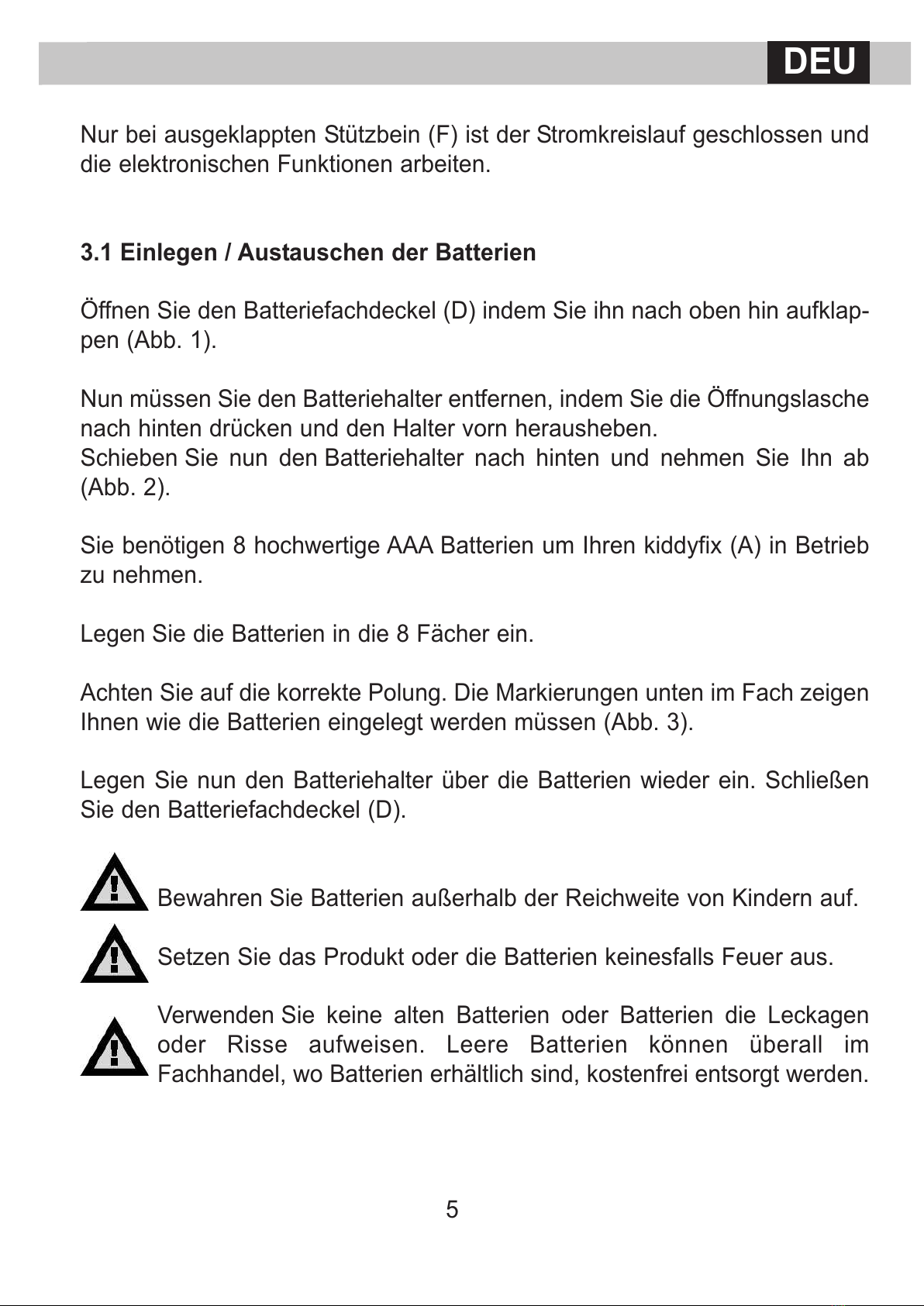

Nur bei ausgeklappten Stützbein (F) ist der Stromkreislauf geschlossen und

die elektronischen Funktionen arbeiten.

3.1 Einlegen / Austauschen der Batterien

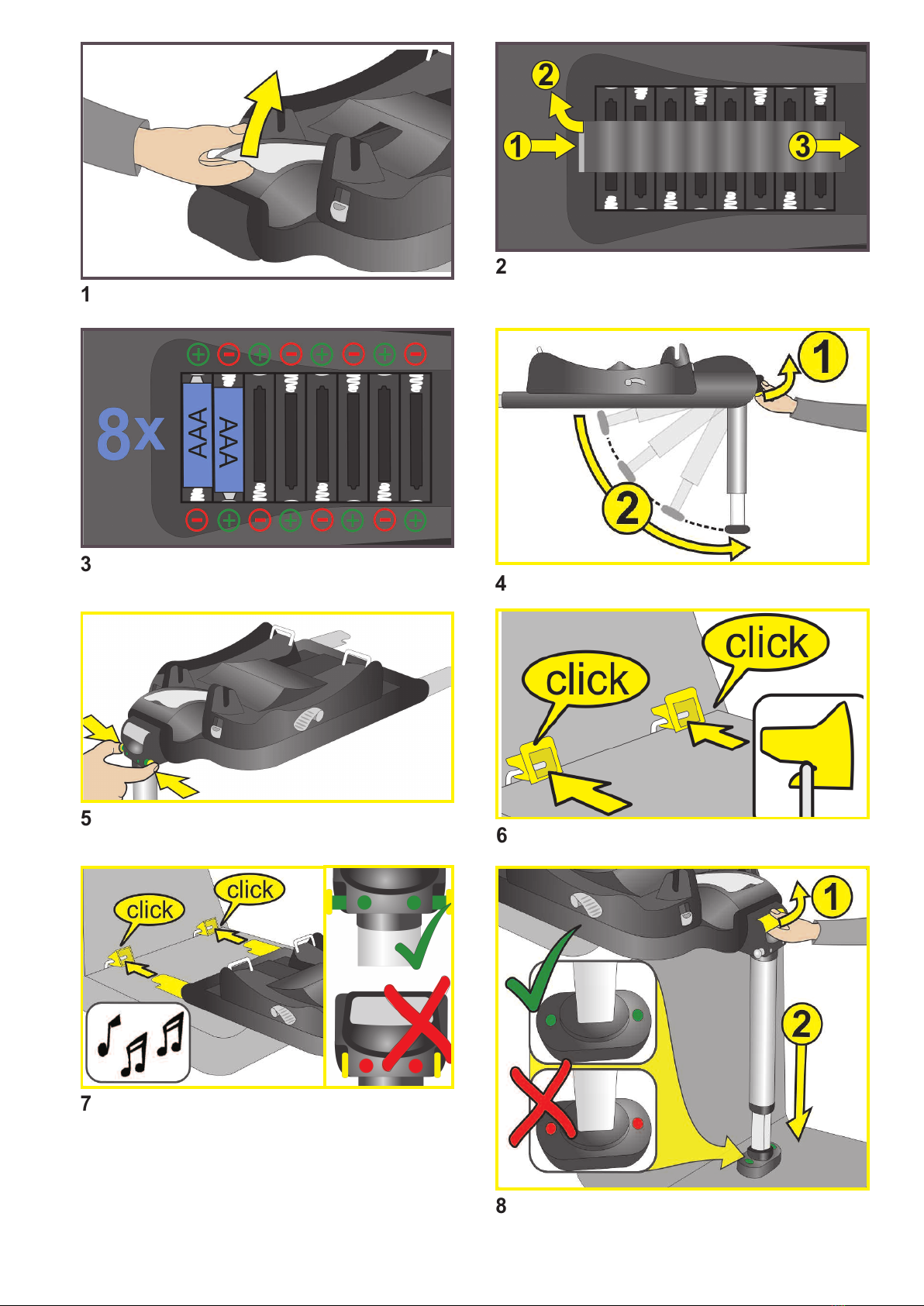

Öffnen Sie den Batteriefachdeckel (D) indem Sie ihn nach oben hin aufklap-

pen (Abb. 1).

Nun müssen Sie den Batteriehalter entfernen, indem Sie die Öffnungslasche

nach hinten drücken und den Halter vorn herausheben.

Schieben Sie nun den Batteriehalter nach hinten und nehmen Sie Ihn ab

(Abb. 2).

Sie benötigen 8 hochwertige AAA Batterien um Ihren kiddyfix (A) in Betrieb

zu nehmen.

Legen Sie die Batterien in die 8 Fächer ein.

Achten Sie auf die korrekte Polung. Die Markierungen unten im Fach zeigen

Ihnen wie die Batterien eingelegt werden müssen (Abb. 3).

Legen Sie nun den Batteriehalter über die Batterien wieder ein. Schließen

Sie den Batteriefachdeckel (D).

Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf.

Setzen Sie das Produkt oder die Batterien keinesfalls Feuer aus.

Verwenden Sie keine alten Batterien oder Batterien die Leckagen

oder Risse aufweisen. Leere Batterien können überall im

Fachhandel, wo Batterien erhältlich sind, kostenfrei entsorgt werden.

DEU

All manuals and user guides at all-guides.com

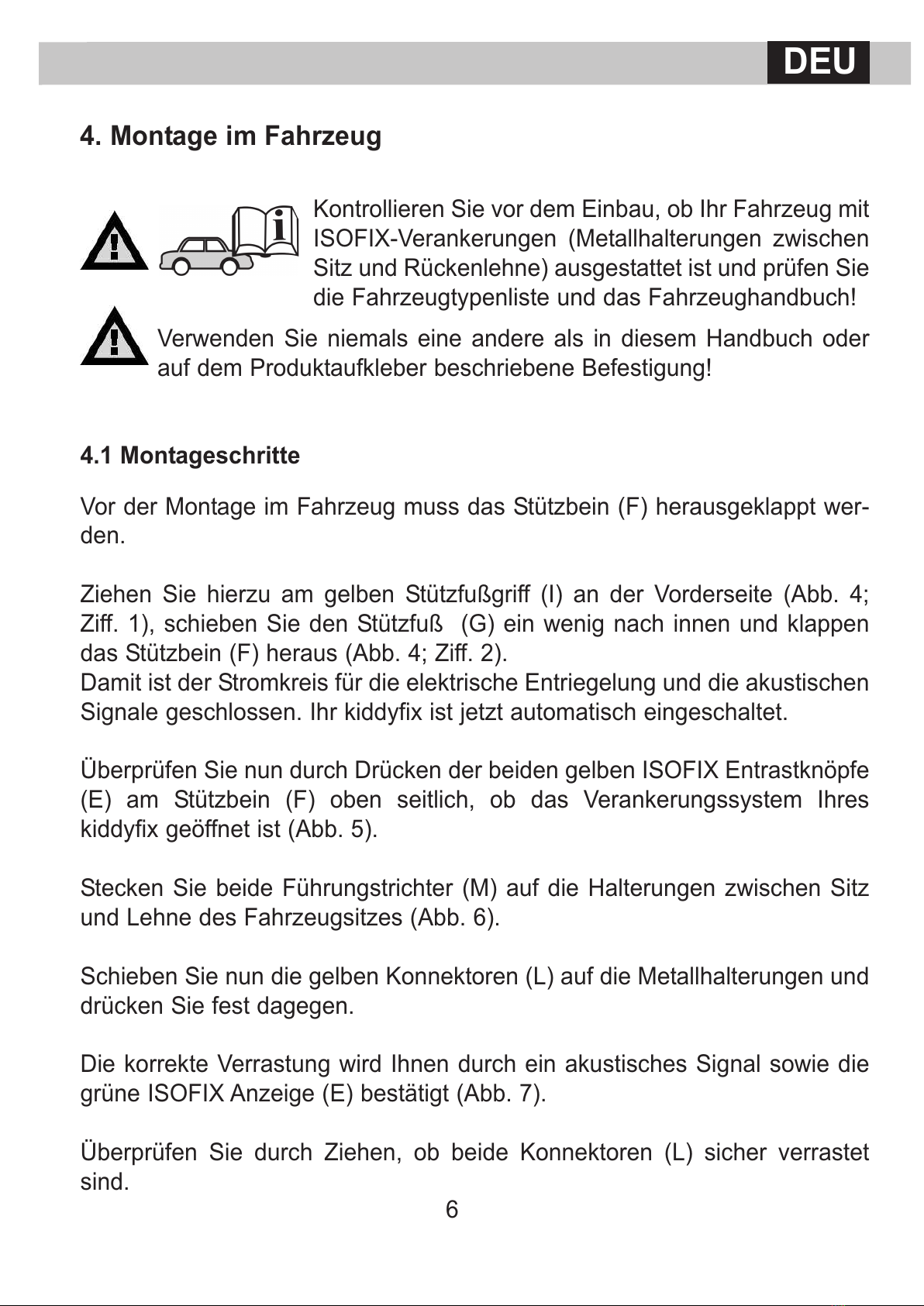

4. Montage im Fahrzeug

Kontrollieren Sie vor dem Einbau, ob Ihr Fahrzeug mit

ISOFIX-Verankerungen (Metallhalterungen zwischen

Sitz und Rückenlehne) ausgestattet ist und prüfen Sie

die Fahrzeugtypenliste und das Fahrzeughandbuch!

Verwenden Sie niemals eine andere als in diesem Handbuch oder

auf dem Produktaufkleber beschriebene Befestigung!

4.1 Montageschritte

Vor der Montage im Fahrzeug muss das Stützbein (F) herausgeklappt wer-

den.

Ziehen Sie hierzu am gelben Stützfußgriff (I) an der Vorderseite (Abb. 4;

Ziff. 1), schieben Sie den Stützfuß (G) ein wenig nach innen und klappen

das Stützbein (F) heraus (Abb. 4; Ziff. 2).

Damit ist der Stromkreis für die elektrische Entriegelung und die akustischen

Signale geschlossen. Ihr kiddyfix ist jetzt automatisch eingeschaltet.

Überprüfen Sie nun durch Drücken der beiden gelben ISOFIX Entrastknöpfe

(E) am Stützbein (F) oben seitlich, ob das Verankerungssystem Ihres

kiddyfix geöffnet ist (Abb. 5).

Stecken Sie beide Führungstrichter (M) auf die Halterungen zwischen Sitz

und Lehne des Fahrzeugsitzes (Abb. 6).

Schieben Sie nun die gelben Konnektoren (L) auf die Metallhalterungen und

drücken Sie fest dagegen.

Die korrekte Verrastung wird Ihnen durch ein akustisches Signal sowie die

grüne ISOFIX Anzeige (E) bestätigt (Abb. 7).

Überprüfen Sie durch Ziehen, ob beide Konnektoren (L) sicher verrastet

sind.

DEU

All manuals and user guides at all-guides.com

DEU

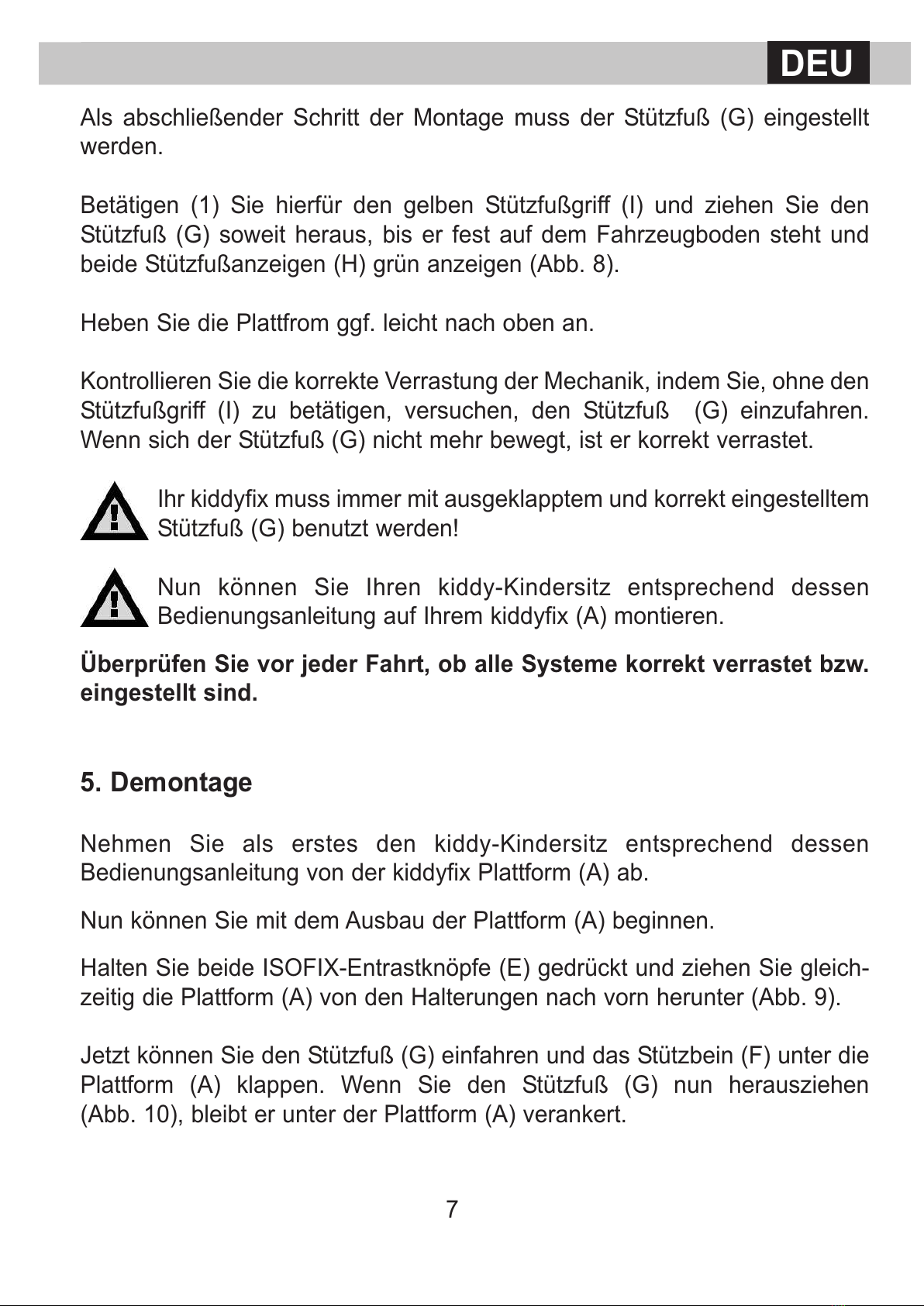

Als abschließender Schritt der Montage muss der Stützfuß (G) eingestellt

werden.

Betätigen (1) Sie hierfür den gelben Stützfußgriff (I) und ziehen Sie den

Stützfuß (G) soweit heraus, bis er fest auf dem Fahrzeugboden steht und

beide Stützfußanzeigen (H) grün anzeigen (Abb. 8).

Heben Sie die Plattfrom ggf. leicht nach oben an.

Kontrollieren Sie die korrekte Verrastung der Mechanik, indem Sie, ohne den

Stützfußgriff (I) zu betätigen, versuchen, den Stützfuß (G) einzufahren.

Wenn sich der Stützfuß (G) nicht mehr bewegt, ist er korrekt verrastet.

Ihr kiddyfix muss immer mit ausgeklapptem und korrekt eingestelltem

Stützfuß (G) benutzt werden!

Nun können Sie Ihren kiddy-Kindersitz entsprechend dessen

Bedienungsanleitung auf Ihrem kiddyfix (A) montieren.

Überprüfen Sie vor jeder Fahrt, ob alle Systeme korrekt verrastet bzw.

eingestellt sind.

5. Demontage

Nehmen Sie als erstes den kiddy-Kindersitz entsprechend dessen

Bedienungsanleitung von der kiddyfix Plattform (A) ab.

Nun können Sie mit dem Ausbau der Plattform (A) beginnen.

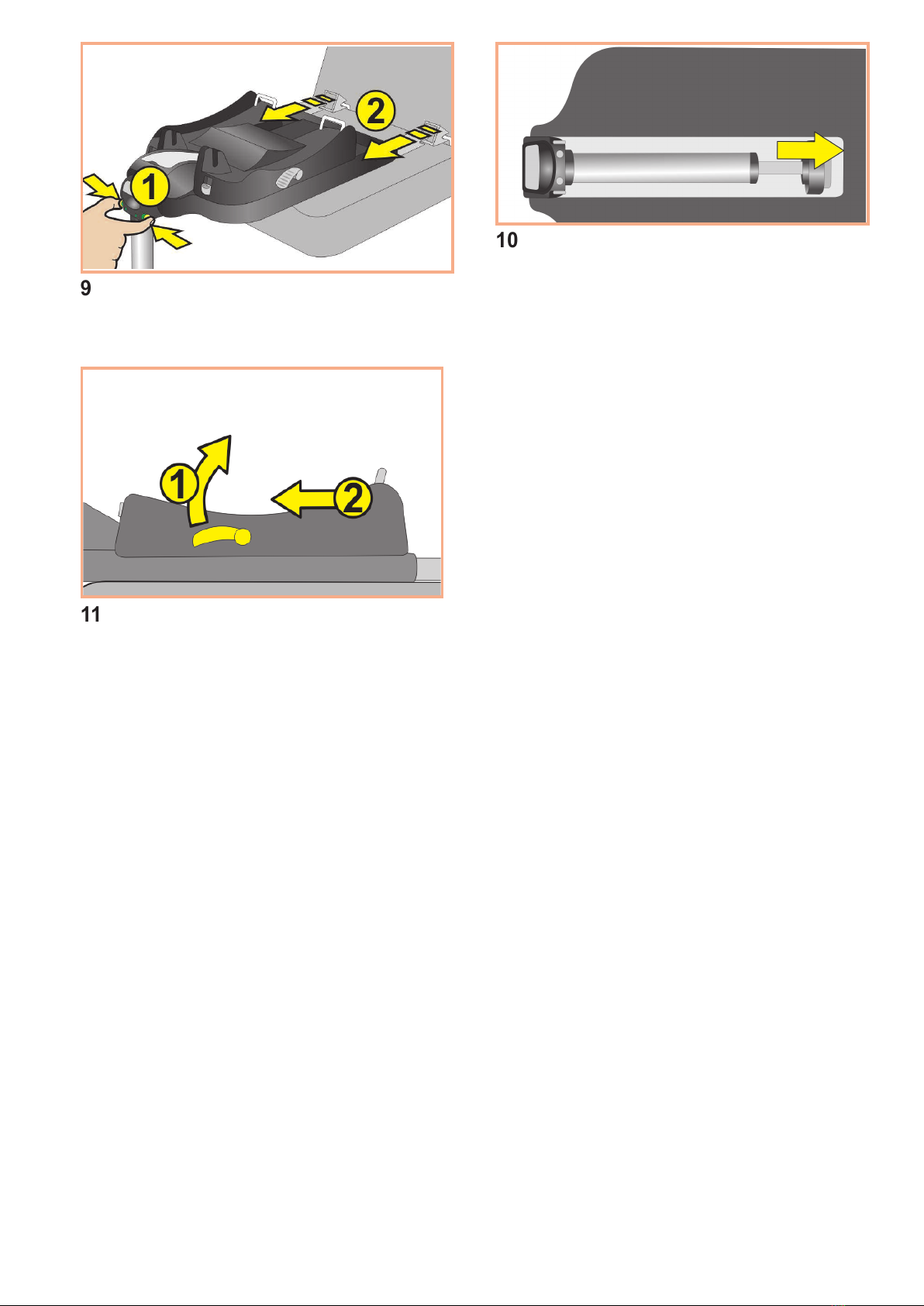

Halten Sie beide ISOFIX-Entrastknöpfe (E) gedrückt und ziehen Sie gleich-

zeitig die Plattform (A) von den Halterungen nach vorn herunter (Abb. 9).

etzt können Sie den Stützfuß (G) einfahren und das Stützbein (F) unter die

Plattform (A) klappen. Wenn Sie den Stützfuß (G) nun herausziehen

(Abb. 10), bleibt er unter der Plattform (A) verankert.
