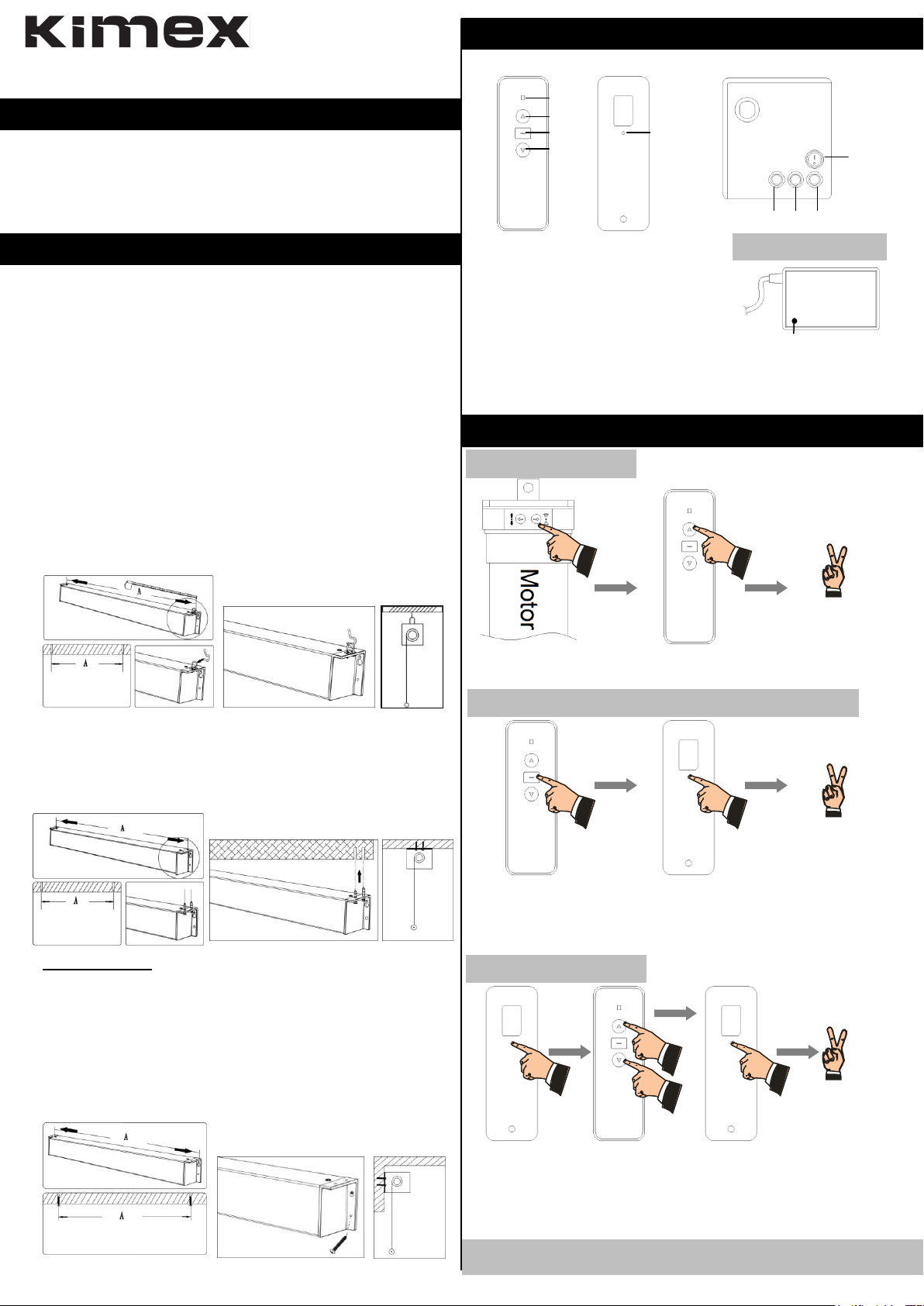

Kimex 047-15 Series Manuale utente
Ecran de projection à batterie
047-15xx
Installez l'écran à un endroit où le public peut voir la totalité de l'écran lorsqu'il
est entièrement déployé.
L'écran peut être fixé au mur, au plafond ou suspendu. Les utilisateurs
peuvent choisir le mode d'installation le plus approprié en fonction de leurs
besoins. Veillez à utiliser l'équipement approprié, quelle que soit le mode
choisi. Pour le montage mural ou le montage au plafond/la suspension sur
une surface en bois, utilisez des vis à bois ø4x50mm.
Pour le montage mural ou le montage au plafond/suspension sur une
surface en brique, en béton ou en plâtre, utilisez des vis ø6x50mm avec des
ancrages ou des chevilles.
Suspension au plafond
Mesurez la distance entre les anneaux en D, percez des trous pour les
crochets à vis à la même distance, en veillant à ce que les trous soient alignés
les uns avec les autres et parallèles au mur.
Vissez les crochets à vis appropriés dans les trous et suspendez l'écran par
les anneaux en D.
Mode pour plafond
Montage au plafond
Mesurez la distance entre les trous des embouts de la surface
supérieure, tracez la même distance sur le plafond et percez les trous
pour les vis, en veillant à ce que les trous soient de niveau. Vissez
une vis appropriée dans chaque trou, suspendez l'écran aux vis aux
trous dans les embouts.
Montage mural : (Dévissez les anneaux en D si nécessaire)
Mesurez la distance entre les trous des supports de fixation murale,
tracez la même distance sur le mur et percez des trous pour les vis, en
veillant à ce que les trous soient de niveau. Vissez une vis appropriée
dans chaque trou, suspendez l'écran aux vis avec les trous des
supports. Vérifiez que l'écran est uniformément espacé du mur à l'aide
d'un niveau à bulle. (Si nécessaire, vissez les vis appropriées dans les
deux trous du bas pour fixer l'écran).
Depuis la télécommande Depuis l'écran
Remarque : toute intervention sur l'écran doit être réalisée par un professionnel ; si le produit
est jugé endommagé par l'homme, nous n'en sommes pas responsables.
Mode de fixation au plafond
Mode de fixation murale
Spécifications électriques du produit
Mode d'installation
Mode de contrôle du produit et indication de l'état
Haut
Stop
Bas
Réglage
Led
Indicateur
Bouton
d'alimentation
Bas Stop Haut
上
Méthode de contrôle
Pour ouvrir la surface de projection : Appuyez
sur le bouton "bas" de l'émetteur et du produit,
et l'écran se déploie complètement jusqu'à ce
que l'interrupteur de fin de course inférieur
s'active, puis s'arrête.
Pour fermer la surface de projection : Appuyez
sur le bouton "haut" de l'émetteur et du produit,
et l'écran se rétractera complètement jusqu'à ce
que l'interrupteur de fin de course supérieur
s'active, puis s'arrêtera.
Pour arrêter la surface de projection :
Appuyez sur le bouton "stop" de l'émetteur et du
produit pour arrêter l'écran à la position
souhaitée.
(note : veuillez d'abord ouvrir le bouton
d'alimentation lorsque vous utilisez le produit).
Appairage et ajustement des limites
Appuyez sur le bouton pendant
trois secondes, le moteur va
monter et descendre une fois.
Appuyez sur le bouton pendant
une seconde, le moteur monte
et descend une fois.
Appairage
terminé.
Statut de la charge
Effacer la mémoire de l'appairage de n'importe quel canal sur le récepteur.
Appuyez sur le bouton
pendant dix secondes,
le moteur va monter
et descendre une fois.
1.Appuyez sur le bouton pendant
une seconde，le moteur monte
et descend une fois.
2.Appuyez sur le bouton pendant
dix secondes，le moteur monte
et descend deux fois.
1.Suppression de la
mémoire d'appairage
stockée terminée.
2.Tous les paramètres ont
été supprimés avec succès.
2.
Réglage et ajustement des limites
Appuyez sur le bouton
pendant une seconde，
le moteur montera et
descendra une fois,
démarrant l'état de
réglage des limites.
Appuyez sur le bouton
pendant une seconde，
le moteur va monter
et descendre une fois.
(Le bouton "haut" est la
limite supérieure,
le bouton "bas" est la
limite inférieure).
Ajustement des limites
terminé.
Note:：Lorsque vous réglez la limite pour la première
fois, veuillez noter que la limite inférieure doit être réglée
trois fois.
rouge → en cours de chargement
vert → chargé
Indicateur LED
Appairage de la télécommande
Réglez-le à la position
souhaitée et appuyez
sur le bouton pendant
une seconde, le moteur
tournera une fois de haut
en bas.
Tension nominale : 14.8V
Puissance nominale : 36W
Courant nominal : 3A
Capacité de la batterie : 3000mA
DC built-in battery electric screen User Manual
047-15xx
Install the screen in the location where the audience can see the whole
screen when it is fully extended.
The screen can be wall mounted or ceiling mounted/hanging, users can
choose the most suitable method according to their needs. Insure the
right equipment is used for whichever chosen method.
For wall mounting or ceiling mounting/hanging on a wooden surface, use
ø4x50mm wood screws.
For wall mounting or ceiling mounting/hanging on a brick, concrete or
plaster surface, use ø6x50mm screws with screw anchors or wall plugs.
Ceiling Hanging
Measure the distance between D-rings, drill holes for screw hooks the
same distance apart, making sure the holes is in line with each other and
parallel with the wall.
Screw the appropriate screw hooks into the holes and hang the screen
by the D-rings. Ceiling method
Ceiling Mounting
Measure the distance from the holes in the end caps top surface, mark
out the same distance on the ceiling and drill holes for the screws, making
sure the holes are level. Screw an appropriate screw into each hole, hang
the screen from the screws with the holes in the end caps.
Wall Mounting: (Unscrew the D-Rings if necessary)
Measure the distance from the holes in the wall mounting brackets, mark
out the same distance on the wall and drill holes for the screws, making
sure the holes are level. Screw an appropriate screw into each hole, hang
the screen from the screws with the holes in the brackets. Check the
screen is evenly spaced from the wall with a spirit level. (Screw
appropriate screws into the two bottom holes to fix the screen
ifnecessary)
controlled with remote control controlled with product
Remark: any intervention on the screen must be done by a professional,if it is judged to be man-made damage
to the product,we are not responsible for it.
Ceiling mounting method
Wall mounting method
Product Electrical Specification
Installation Method
Product control mode and status indication
up
stop
down
set button
led
indicator
power
button
down stop up
上
Control Method
To extend the projection surface:
Press the“down”button on the transmitter and
product, and the screen will fully extend till the
lower limit switch activates then stop .
To retract the projection surface:
Press the “up”button on the transmitter and
product, and the screen will fully retract till the
upper limit switch activates then stop.
To stop the projection surface:
Press the “stop”button on the transmitter and
product to stop the screen at desired position.
(note:please open the power button
firstly when operate the product)
Product pairing and limit adjustment
Press the button for three
seconds，the motor will turn
up and down one time.
Press the button for one
second，the motor will turn
up and down one time.
Pairing process
complete.
Charger status display
Delete the stored pairing memory of any channel on receiver.
Press the button for ten
seconds，the motor will
turn up and down one
time.
1.Press the button for one
second，the motor will turn
up and down one time.
2.Press the button for ten
seconds，the motor will turn
up and down two times.
1.Deleted the stored
coding memory is
completed.
2.All settings deleted
successfully.
2.
Limit set and adjustment
Press the button
for one second，
the motor will turn
up and down one
time, start the limit
setting state.
Press the button
for one second，
the motor will turn
up and down one
time.（“up”button
is upper limit,
“down”button is
lower limit.)
Limit adjustment
completed.
Note:：when set the limit in the first time,please note
the lower limit need to be set for three times.
led indicator
red → in the charging
green → fully charged
led indicator
Remote control pairing
Adjust it at desired
position and press
the button for one
second，the motor
will turn up and
down one time.
Rated voltage：14.8V
Rated power：36W
Rated current：3A
Battery capacity ：3000mA
