KitchenAid KECC056RBL02 Manuale utente

COOKTOP PARTS

For Model: KECC056RBL02

(Black)

3−08 Litho in U.S.A. (amd) Part No. W10162630 Rev. A

15" ELECTRIC

CERAN 2 BURNER

COOKTOP

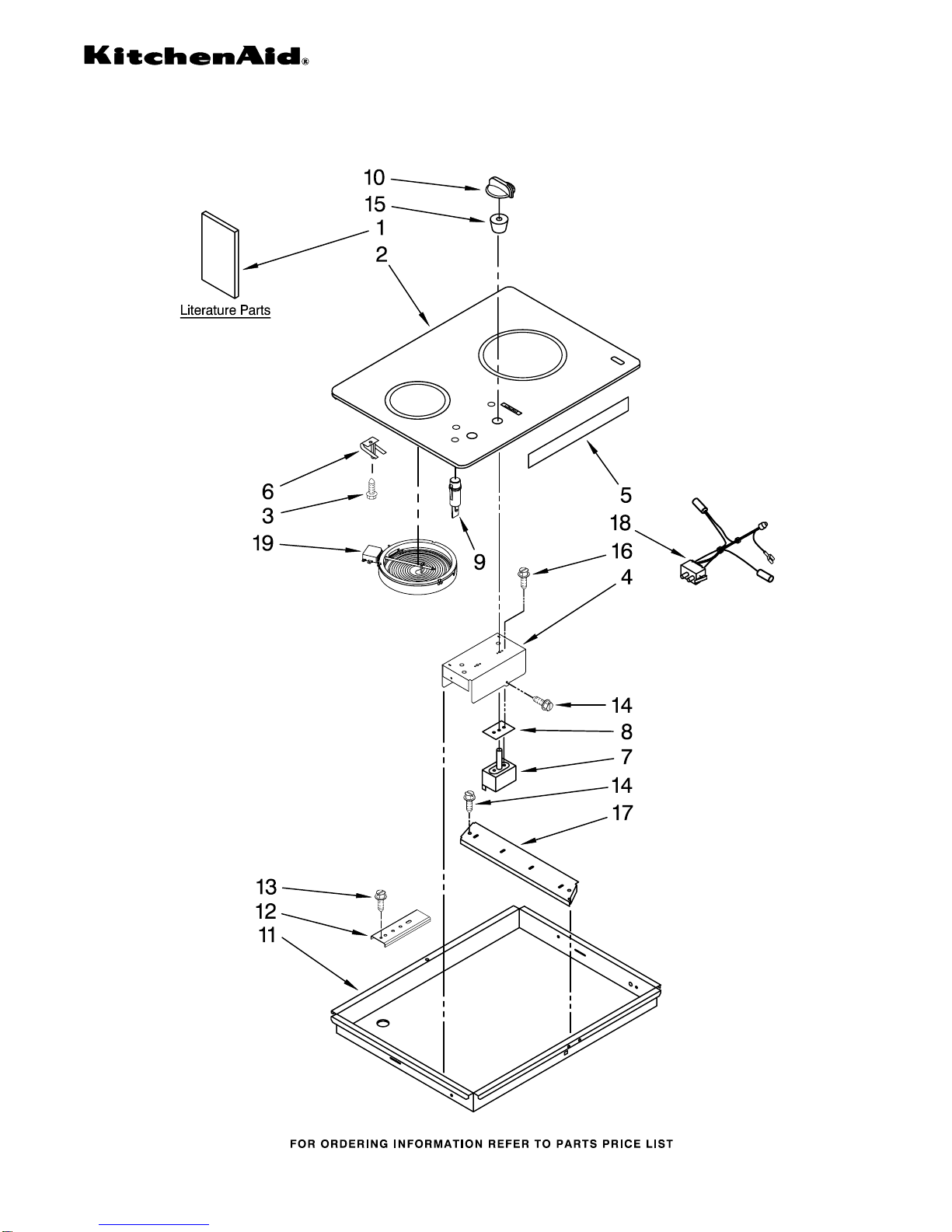

COOKTOP PARTS

For Model: KECC056RBL02

(Black)

W10162630

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

8286066 Installation

Instructions

3192609 Wiring Diagram

8286608 Use & Care Guide

Safer Cooking Tips

3191638 English

9759133 French

2 8286989 Cooktop, Glass

3 246119 Screw

4 3192702 Bracket, Switch

Mounting

5 4457298 Foam, Seal

6 9759094 Spring Locator (8)

7 Switch, Infinite

3191050 Use W/1700W

Front Burner

3191049 Use W/1400W

Rear Burner

8 3192439 Seal, Limiter

9 3193012 Light, Indicator

10 Knob, Control (2)

9750372FF

Black

9750372FW

White

9750372FC

Biscuit

11 8286958 Box, Burner

12 4455917 Bracket, Mounting

13 3400093 Screw

14 3196537 Screw

15 8285469 Seal, Infinite

16 311865 Screw

17 3192721 Rail, Element

18 3192612 Lamp, Hot

Surface Indicator

19 Element, Surface

8523698 1200W Front

8523696 1800W Rear

3183956 Seal, Switch Cover

FOLLOWING PARTS

NOT ILLUSTRATED

Miscellaneous

4455364 Bracket, Support

OPTIONAL PARTS (NOT INCLUDED)

For Model: KECC056RBL02

(Black)

W10162630

Illus. Part

No. No. DESCRIPTION

FOLLOWING PARTS

NOT ILLUSTRATED

SPLICING WIRES−−25FT.

LENGTH

242828 Wire, Black

12 Ga. 150 C

242820 Wire, Black

14 Ga. 150 C

242822 Wire, Blue

14 Ga. 150 C

242830 Wire, Brown

14 Ga. 200 C

242823 Wire, Green

14 Ga. 150 C

242824 Wire, Orange

14 Ga. 150 C

242825 Wire, Red

14 Ga. 150 C

242831 Wire, Red

14 Ga. 200 C

242827 Wire, Yellow

14 Ga. 150 C

WIRING HARNESS PARTS

4457254 Wiring Harness

Surface Unit

98997 Clip, Harness

3400015 Screw, Ground

4456511 Conduit

3196160 Screw
