KitchenAid KECC056RBL04 Manuale utente

COOKTOP PARTS

For Model: KECC056RBL04

(Black)

4−12 Litho in U.S.A. (amd)(bay) Part No. W10240394 Rev. B

15" ELECTRIC

CERAN 2 BURNER

COOKTOP

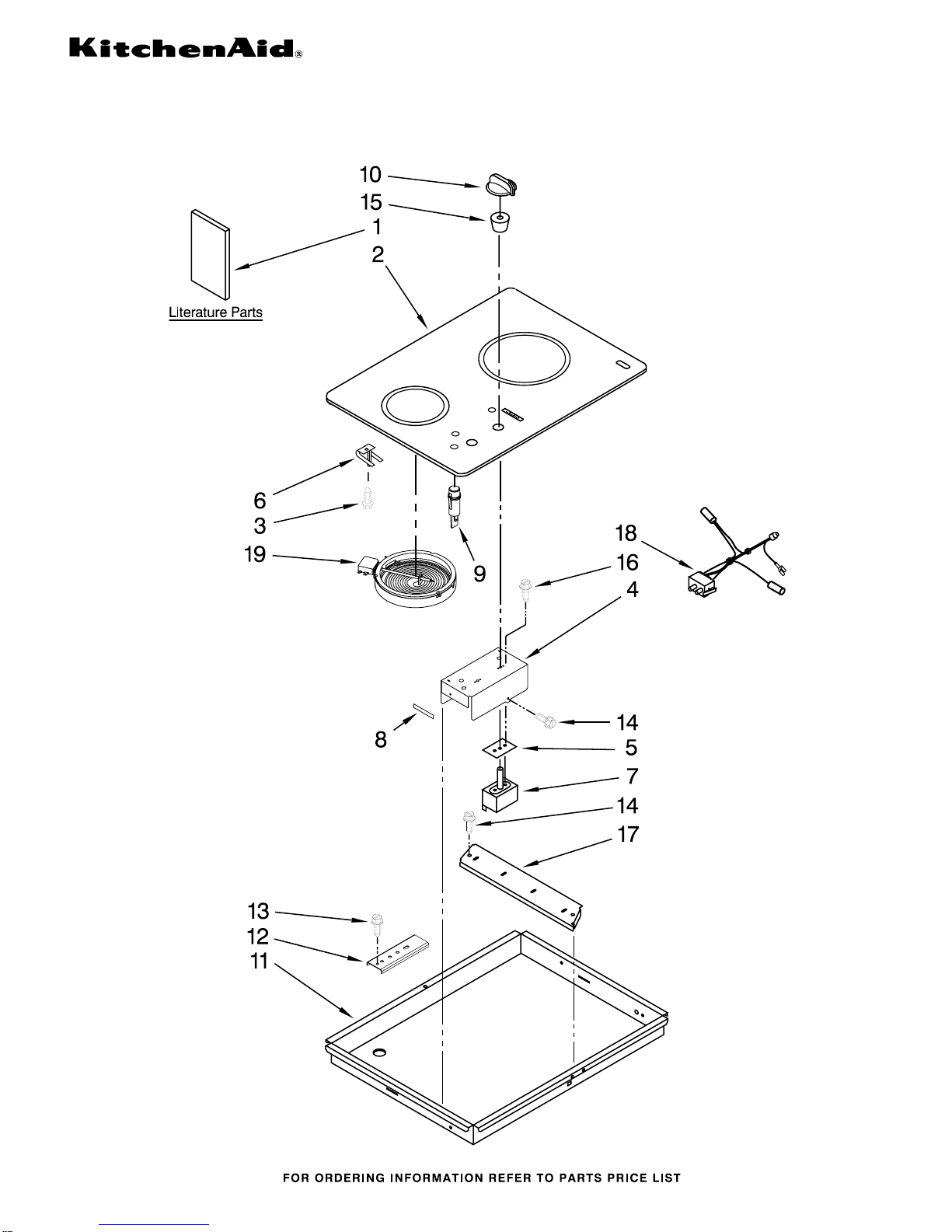

COOKTOP PARTS

For Model: KECC056RBL04

(Black)

W10240394

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

8286066 Installation

Instructions

3192609 Wiring Diagram

W10162162

Use & Care Guide

Safer Cooking Tips

9762761 English

W10065852

French

W10487934

Cooktop, Glass

3 246119 Screw

W10414006

Bracket, Switch

Mounting

5 3183956 Seal, Switch Cover

6 9759094 Spring Locator

7 Switch, Infinite

3191049 1200w/Front Burner

3191050 1800w/Rear Burner

8 3192439 Seal, Limiter

9 3193012 Light, Indicator

10 Knob, Control

9750372FF

Black

9750372FW

White

9750372FC

Biscuit

11 8286988 Box, Burner

12 4455917 Bracket, Mounting

13 3400093 Screw

14 3196537 Screw

15 8285469 Seal, Infinite

7101P309−60

Screw

17 3192721 Rail, Element

18 3192612 Lamp, Hot

Surface Indicator

19 Element, Surface

8523698 1200W/Front Burner

8523696 1800W/Rear Burner

FOLLOWING PARTS

NOT ILLUSTRATED

Miscellaneous

4455364 Bracket, Support

OPTIONAL PARTS (NOT INCLUDED)

For Model: KECC056RBL04

(Black)

W10240394

Illus. Part

No. No. DESCRIPTION

FOLLOWING PARTS

NOT ILLUSTRATED

WIRING HARNESS PARTS

4457254 Harness, Main

98997 Clip, Harness

3400015 Screw, Ground

4456511 Conduit

3196160 Screw
