COOKTOP PARTS

For Models: KECC566RBL00, KECC566RWH00

(Black) (White)

6−05 Litho in U.S.A. (cre) Part No. 8186304

36" ELECTRIC

CERAN

COOKTOP

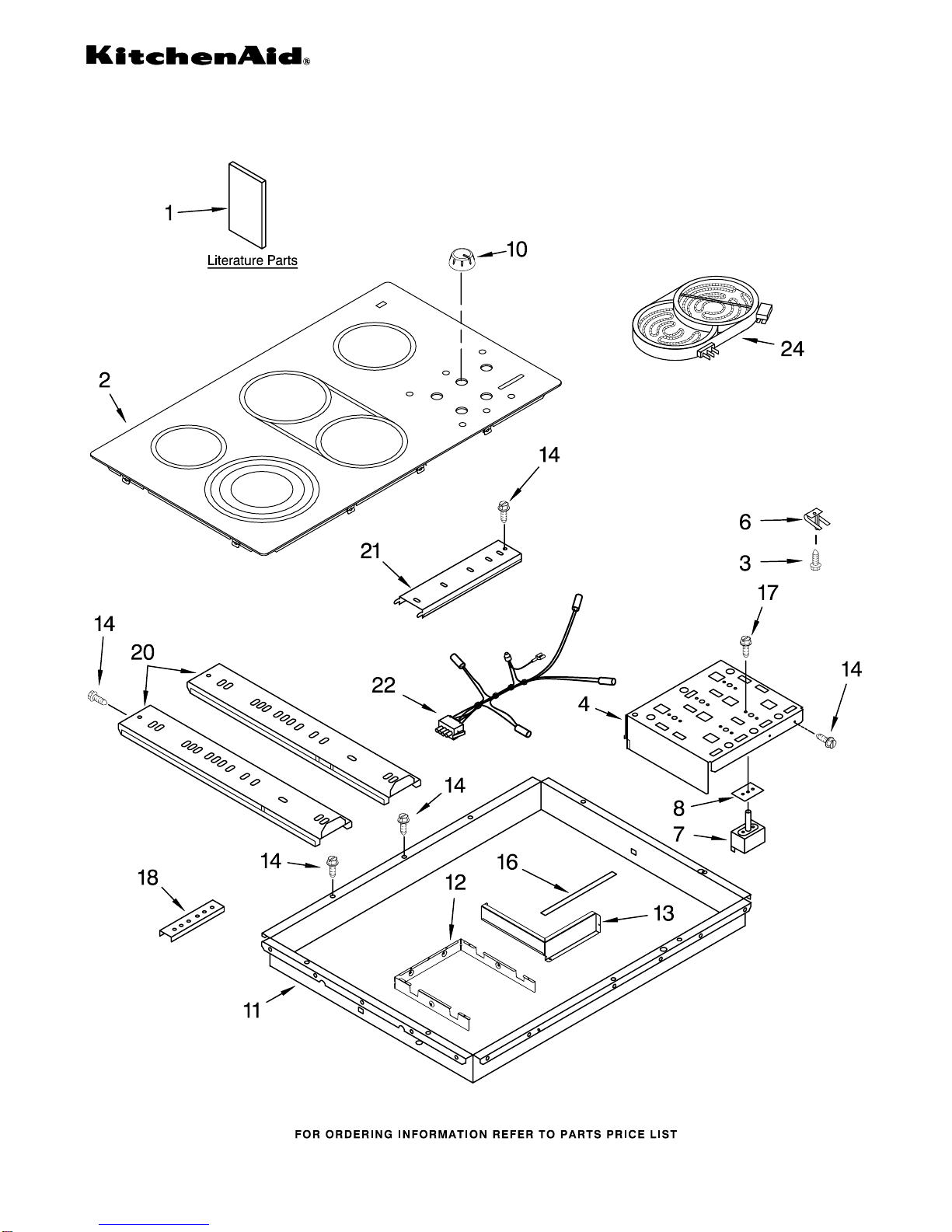

COOKTOP PARTS

For Models: KECC566RBL00, KECC566RWH00

(Black) (White)

8186304

Illus. Part

No. No. DESCRIPTION

1Literature Parts

8286066 Installation

Instructions

8286074 Wiring Diagram

8286062 Energuide Label

8286067 Use & Care Guide

3191638 Brochure,

Tips−Safe Cooking

2 Cooktop, Glass

8286207 Black

8286208 White

3 246119 Screw

4 8285808 Bracket, Switch

3196537 Screw

3183956 Seal, Switch

Bracket

Mounting

6 9759094 Spring Locator(10)

246119 Screw (8)

7 Switch, Infinite

3191049 LR

3191050 RR

4456027 CF − CR

8286070 LF

8 3192439 Seal, Switch Shaft

311865 Screw

10 Knob, Control (5)

8286096BL

Black

8286096WH

White

11 8286556 Box, Burner

12 8285817 Shield, Heat

3196160 Screw

13 8286218 Shield, Heat

Control

14 3196537 Screw

16 3191839 Seal, Heat Shield

17 311865 Screw

18 4455917 Bracket, Mounting

3400093 Screw

20 9756813 Rail, Element (2)

21 8286081 Rail, Element (1)

22 8286056 Lamp, Hot

Surface Indicator

24 Element, Surface

8285848 4300W (Bridge)

8285846 2500/1800/900W

8523698 1200W LR

8523697 1500W RR

MISCELLANEOUS PARTS

For Models: KECC566RBL00, KECC566RWH00

(Black) (White)

8186304

Illus. Part

No. No. DESCRIPTION Illus. Part

No. No. DESCRIPTION

FOLLOWING PARTS

NOT ILLUSTRATED

Miscellaneous

3172515 Mtg. Hardware Kit

3192737 Seal, Burner Box

3191239 Tape, Foam

4455364 Bracket,

Support (4)

3192408 Bracket,

Support (2)

SPLICING WIRES−−25FT.

LENGTH

4456028 Wire, Jumper

242828 Wire, Black

12 Ga. 150 C

242820 Wire, Black

14 Ga. 150 C

242822 Wire, Blue

14 Ga. 150 C

242830 Wire, Brown

14 Ga. 200 C

242823 Wire, Green

14 Ga. 150 C

242824 Wire, Orange

14 Ga. 150 C

242829 Wire, Red

12 Ga. 150 C

242825 Wire, Red

14 Ga. 150 C

242831 Wire, Red

14 Ga. 200 C

242826 Wire, White

14 Ga. 150 C

242827 Wire, Yellow

14 Ga. 150 C

242832 Wire, Yellow

14 Ga. 200 C

CLEANER, COOKTOP

3191048 Cleaner, Glass

WIRING HARNESS PARTS

9760687 Harness, Main

8286382 Clip, Harness

3196160 Screw, Ground

8285978 Conduit, Harness
