Decorator Panel Dimensions and Installation.
Three Panel Method
Routed Raised Panel Method
Refrigerator Door
Routed Area
Front Panel ( 3/4" Max.)
Backing Panel ( 1/4")
Trim Frame
Surrounding Door
Refrigerator Door
Front Panel ( 3/4" Max.)
Backing Panel ( 1/4")
Trim Frame
Surrounding Door
Spacer Panel ( 1/16")
12884405 06/08
Spacer
Panel
16-3/4
(425mm)
43-3/16
(10 7mm)
23
(584mm)
34-3/4
(883mm)
1/16
(2mm)
Front
Panel
17-3/4
(451mm)
44-1/8
(1121mm)
24
(610mm)
35-3/4
( 08mm)
3/4 max
(1 mm)
Backing
Panel*
17-3/8
(441mm)
43-13/16
(1113mm)
23- /16
(5 mm)
35-5/16
(8 7mm)
1/4
(6mm)
Panel
Type
* For ease of installation cut backer panel corners at
45° - 1 x 1
1" (25.4mm)
Typ.
A
B
C
D
Thickness
Suggested Panel Assembly Methods
WEI HT REQUIREMENTS FOR PANEL INSERTS
Individual refrigerator door panels should not exceed 15 lbs. (7 kg).
Freezer dra er panel should not exceed 15 lbs. (7 kg).
A
B
C
D
Door Panel
WARNING
Excessive Weight Hazard
Use two or more people to move and install
refrigerator.
Failure to do so can result in back or other injury.
1. Lift upper locking trim from the door .
Installation common with all panels.
2. Remove side trim from either side of door.
Remove backing from adhesive tape.
NOTE: Consult your cabinetmaker for creation
of decorator panels. Customer to provide own
handles.
See user guide for door removal if necessary.
NOTE: For ease of assembly and to familiarize
yourself with the installation process, add the
custom panel to the lower freezer drawer first.
Before removing backing from adhesive
tape assure the decorator panel fits the
door.
Decorator Panel Installation
Backing Panel
Spacer Panel
Trim
Front Panel
Door

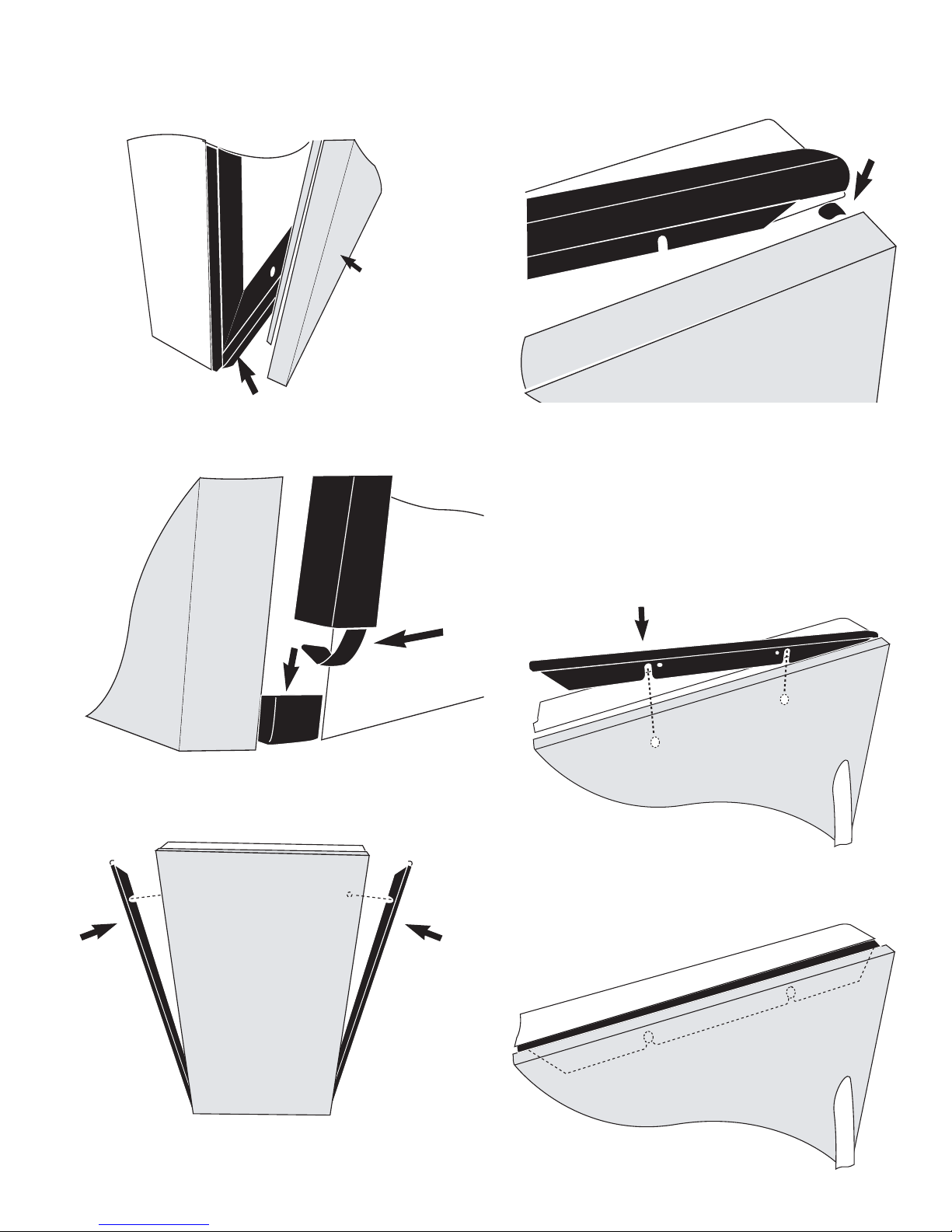

4. Assure the side trim clip locates to the inside
corner of the lower fixed trim.
5. Rotate one piece of the side trim to seat into
the decorator panel groove.
6. Repeat procedure for opposite side of door.
8. Assure the upper locking trim grooves
engage the rivets on the door panel while
simultaneously seating into the decorator
panel groove.
. Apply firm pressure to the upper locking
trim to hold panel in place.
3. Align the bottom edge of the decorator panel
to the lower fixed trim and center the panel with
the door.
7. Align the upper locking trim with the clips on
top of the side trim.
Front
Panel
SIDE
CLIP
SIDE TRIM
CLIP
10. Fully seated top trim is close to flush with top
of door and completely covers clips of side trim.
Refrigerator Door
Front Panel ( 3/4" Max.)
Backing Panel ( 1/4")
Trim Frame
Surrounding Door
Spacer Panel ( 1/16")
Dimensions et installation du panneau décoratif.
Méthode avec trois panneaux
Méthode avec panneau aminci en relief
Refrigerator Door
Routed Area
Front Panel ( 3/4" Max.)
Backing Panel ( 1/4")
Trim Frame
Surrounding Door
Panneau
despacement
16-3/4
(425mm)
43-3/16
(10 7mm)
23
(584mm)
34-3/4
(883mm)
1/16
(2mm)
Panneau
avant
17-3/4
(451mm)
44-1/8
(1121mm)
24
(610mm)
35-3/4
( 08mm)
3/4 max
(1 mm)
Panneau
dappui*
17-3/8
(441mm)
43-13/16
(1113mm)
23- /16
(5 mm)
35-5/16
(8 7mm)
1/4
(6mm)
Type de
panneau
*Pour faciliter linstallation, découper les coins du panneau
dappui sur 1" x 1" à un angle de 45°
1" (25.4mm)
Typ.
A
B
C
D
Épaisseur
Méthodes suggérées
dassemblage de panneau
SPÉCIFICATIONS DE POIDS POUR LES ENCARTS DE
PANNEAU
- Les panneaux individuels de la porte du réfrigérateur ne
doivent pas dépasser 15 lb (7 kg).- Le panneau du tiroir du
congélateur ne doit pas dépasser 15 lb (7 kg).
Porte adjacente avec
cadre de garniture Panneau avant (3/4" max.)
Panneau despacement (1/16")
Panneau dappui (1/4")
Panneau avant
(3/4" max.)
Panneau dappui (1/4")
Porte adjacente avec
cadre de garniture
Porte du réfrigérateur
Porte du réfrigérateur
Espace aminci
A
B
C
D
Door Panel
Installation du panneau décoratif
Backing Panel
Spacer Panel
Trim
Front Panel
Door
Pour éviter un choc électrique pouvant causer des blessures
graves ou même la mort, débrancher le réfrigérateur de la prise
de courant avant de déposer les portes. Le rebrancher une fois
les portes remises en place.
AVERTISSEMENT
Installation commune à tous les panneaux.
REMARQUE : Consultez votre ébéniste pour la création
de panneaux décoratifs. Le client doit utiliser ses
propres poignées.
Si nécessaire, consulter le guide dutilisation pour le
remplacement de la porte.
REMARQUE : Afin de faciliter linstallation et de se
familiariser avec le processus dinstallation, installer le
panneau personnalisé sur le tiroir inférieur du
congélateur en premier.
Avant de retirer la protection du ruban adhésif,
sassurer que la taille du panneau décoratif convient
à celle de la porte.
1. Dégager la garniture de blocage
supérieure de la porte en la soulevant.
Panneau de porte
2. Ôter la garniture latérale de la porte.
Retirer la protection du ruban adhésif.
Panneau dappui
Panneau despacement
Garniture
Panneau avant
Porte
SIDE TRIM
CLIP
4. Faire pivoter la garniture latérale pour
linstaller dans la rainure du panneau décoratif.
5. Aligner la garniture de blocage supérieure sur
les attaches situées sur le dessus de la garniture
latérale. ATTACHE DE
RETENUE DE
GARNITURE
LATÉRALE
7. Appuyer fermement sur la garniture de
blocage supérieure afin de maintenir le
panneau en place.
SIDE
CLIP
ATTACHE DE
RETENUE
LATÉRALE
6. Veiller à ce que les rainures de garniture de
blocage supérieures sengagent dans les
rivets du panneau de porte, tout en sinstallant
simultanément dans la rainure du panneau
décoratif.
3. Faire glisser le panneau décoratif sous les
rebords des garnitures inférieures et latérales.
Réinstaller la garniture latérale en veillant à ce que
lattache de retenue de la garniture latérale se
trouve au coin interne de la garniture inférieure.
8. La garniture supérieure complètement
engagée doit complètement recouvrir les
attaches de la garniture latérale et être
pratiquement en affleurement avec la partie
supérieure de la porte.
Medidas e instalación de los paneles decorativos
Método de tres paneles
Método de panel contorneado en relieve
Refrigerator Door
Routed Area
Front Panel ( 3/4" Max.)
Backing Panel ( 1/4")
Trim Frame
Surrounding Door
Refrigerator Door
Front Panel ( 3/4" Max.)
Backing Panel ( 1/4")
Trim Frame
Surrounding Door
Spacer Panel ( 1/16")
A
B
C
D
Panel
espaciador
16-3/4
(425mm)
43-3/16
(10 7mm)
23
(584mm)
34-3/4
(883mm)
1/16
(2mm)
Panel
delantero
17-3/4
(451mm)
44-1/8
(1121mm)
24
(610mm)
35-3/4
( 08mm)
3/4 max
(1 mm)
Panel de
soporte*
17-3/16
(437mm)
43-3/4
(1111mm)
23- /16
(5 mm)
35-1/4
(8 5mm)
1/4
(6mm)
Tipo de panel
* Para facilitar la instalación, corte las esquinas del
panel de soporte a un ángulo de 45° - 1" x 1"
1" (25.4mm)
Typ.
A
B
C
D
Espesor
Métodos sugeridos para el
ensamblaje del panel
Normalmente 1"
(25,4 mm)
REQUISITOS DE PESO PARA LOS INSERTOS DEL PANEL
- Los paneles individuales de la puerta del refrigerador no
podrán pesar más de 15 lb (7 kg).
El panel del cajón del congelador no podrá tener un peso
mayor de 15 lb (7 kg).
Marco decorativo
rodeando la puerta
Puerta del refrigerador
Panel delantero (3/4" máx.)
Panel espaciador (1/16")
Panel de soporte (1/4")
Panel delantero (3/4" máx.)
Panel de soporte (1/4")
Marco decorativo
rodeando la puerta
Puerta del refrigerador
Área contorneada
Door Panel
2. Saque el adorno lateral de la puerta.
Remueva el reverso de cinta adhesiva.
Instalación del panel decorativo
Backing Panel
Spacer Panel
Trim
Front Panel
Door
Para evitar las sacudidas eléctricas, que pueden causar lesiones
graves o la muerte, corte el suministro eléctrico al refrigerador
antes de sacar las puertas. Después de
colocar las puertas, conecte el suministro eléctrico.
ADVERTENCIA
Panel de soporte
Panel espaciador
Adorno
Panel delantero
Puerta
Instalación en común de todos los paneles.
NOTA: Consulte al fabricante de armarios para la
creación de paneles decorativos.
El cliente deberá proveer las manijas.
Vea el manual del usuario para la reposición de la
puerta, si es necesario.
NOTA: Para facilitar el ensamblaje y para
familiarizarse con el proceso de la instalación,
coloque primero el panel a la medida del cajón
inferior del congelador.
Antes de remover el reverso de cinta adhesiva,
cerciórese de que el panel decorativo encaje
en la puerta.
1. Levante el adorno superior de bloqueo
de la puerta.
Panel de la puerta
5. Alinee el adorno superior de bloqueo con los
sujetadores que están sobre el adorno lateral.
SIDE
CLIP
SIDE TRIM
CLIP

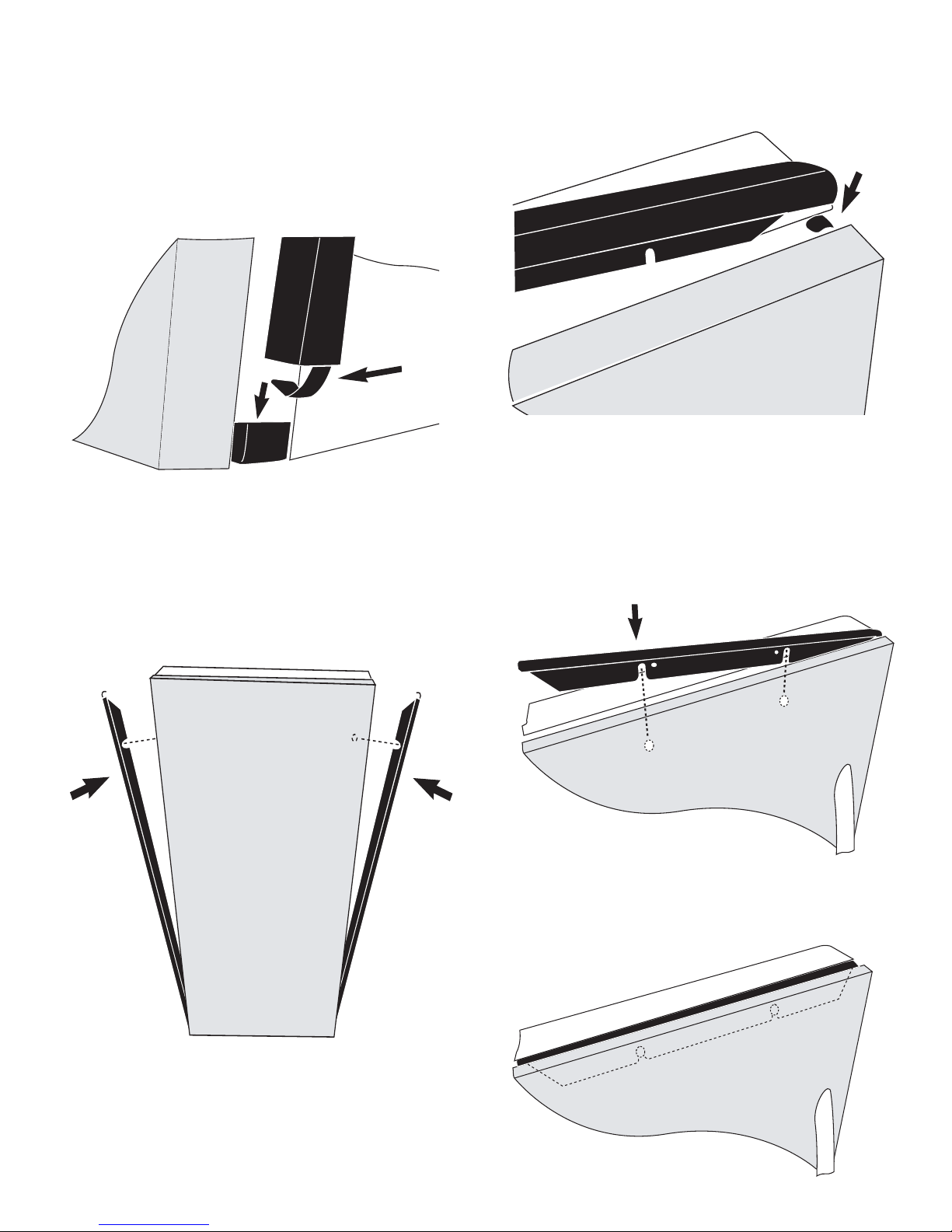

3. Deslice el panel decorativo por debajo de los
extremos de las piezas de adorno inferiores y
laterales. Vuelva a instalar el adorno lateral,
asegurándose de que el sujetador del adorno
lateral esté ubicado en la esquina interior del
adorno inferior.
SUJETADOR
LATERAL
4. Gire el adorno lateral para colocarlo en la
ranura del panel decorativo.
SUJETADOR DEL
ADORNO LATERAL
6. Cerciórese que las ranuras del adorno
superior de bloqueo se enganchen en los
remaches que están sobre el panel de la
puerta, a la vez que se colocan en la ranura del
panel decorativo.
7. Presione con firmeza el adorno superior de
bloqueo, para sostener el panel en el lugar.
8. Cuando el adorno superior está asentado
por completo, éste cubre los sujetadores del
adorno lateral y está casi a escuadra con la
parte superior de la puerta.
12884405 06/08
Questo manuale è adatto per i seguenti modelli
1
Indice
Lingue:
Altri manuali KitchenAid Accessori per elettrodomestici da cucina
KitchenAid
KitchenAid 5KSMFVSP Manuale utente
KitchenAid
KitchenAid 5KSMSFTA Manuale utente
KitchenAid
KitchenAid 5KSM2FPPC Manuale utente
KitchenAid
KitchenAid FT Manuale utente
KitchenAid
KitchenAid Glass Bowl Manuale utente
KitchenAid
KitchenAid KSMSIA Manuale utente
KitchenAid
KitchenAid 5JE Manuale utente
KitchenAid
KitchenAid 5KSMFGA Manuale utente
KitchenAid
KitchenAid 5KRAV Manuale utente
KitchenAid
KitchenAid 5KSMFVSP Manuale utente
KitchenAid
KitchenAid KSM2FPA Istruzioni operative e di manutenzione
KitchenAid
KitchenAid KCMS1555SSS - Countertop Microwave Oven Manuale utente
KitchenAid
KitchenAid KSM5SSB Manuale utente
KitchenAid
KitchenAid 5KST4054A Manuale utente
KitchenAid
KitchenAid KSM2APC Manuale utente
KitchenAid
KitchenAid Architect Series II KCMS1555SSS Manuale utente
KitchenAid
KitchenAid 5KSMFGA Manuale utente
KitchenAid
KitchenAid KSMFGA Manuale utente
KitchenAid
KitchenAid 5KSMFVSFGA Manuale utente
KitchenAid
KitchenAid KN2PS Manuale utente
