KitchenAid KHTU705RSS2 Manuale utente

HOOD PARTS

For Models: KHTU705RSS2, KHTU765RSS2

(Stainless) (Stainless)

2−08 Litho in U.S.A. (cre) Part No. W10175974 Rev.A

30" or 36" RANGE HOOD

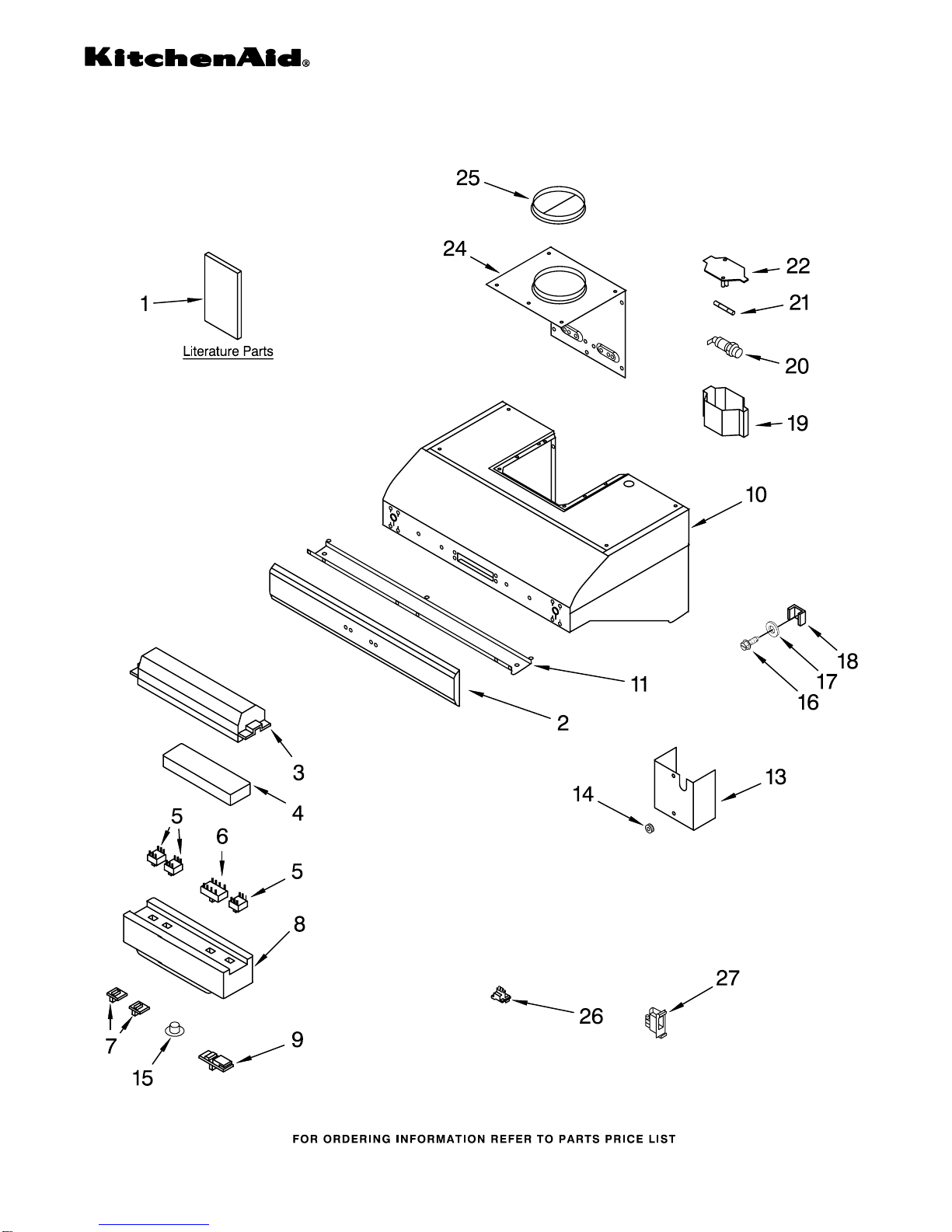

HOOD PARTS

For Models: KHTU705RSS2, KHTU765RSS2

(Stainless) (Stainless)

W10175974

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

9763384 Owners Manual

8191028 Wiring Diagram

2 Trim, Decorative

30"

8212621 S.Steel

8212622 Biscuit

8212623 White

8212624 Black

36"

8212625 S.Steel

8212626 Biscuit

8212627 White

8212628 Black

3 8189624 Cover, Switch

4 8190566 Support, Switch

5 8189621 Switch, On/Off

6 8189622 Switch, Motor

7 8189618 Button, On/Off

8 8191040 Box, Control

9 8189620 Button, Mtr Speed

10 Casing Assembly

(Not Serviced)

11 Support, Filter

8191038 30"

8191042 36"

13 8189614 Box, Wiring

14 4360062 Clamp−Stran Relief

15 4360028 Lens, Indicator

16 4360006 Screw (2)

17 4360005 Washer (2)

18 4360146 Nut, Grnd Guide(2)

19 8191033 Cover, Term Board

20 8191034 Block, Fuse

21 8191035 Fuse

22 8191036 Base, Terminal Cov

24 8191037 Cover, Blower

25 8190358 Damper

26 8190381 Connector

27 8191006 Connector, Wire

VENTILATION PARTS

For Models: KHTU705RSS2, KHTU765RSS2

(Stainless) (Stainless)

W10175974

Illus. Part

No. No. DESCRIPTION

1 Filter, Grease

8191039 30" (2)

8191043 36" (3)

4 8191031 Bulb, 20W

5 8190542 Holder, Bulb

7 8191032 Cover, Light (2)

10 4360161 Connector, Male

11 4360162 Connector, Female

16 8190389 Housing, Upper

17 8190387 Housing, Lower

18 8190390 Motor, Blower

19 8190388 Support, Motor−SX

20 8190391 Support, Motor−DX

24 8190383 Cover, Wire

25 8191023 Bracket, Mounting

26 8190392 Cover, Wire

27 8190393 Connector

28 8190386 Cover, Wire

29 8190582 Screw (2)

30 8190385 Capacitor

31 8190384 Cover, Box

32 8191022 Support

33 8190410 Transformer

34 8190409 Connector, Female

35 8190408 Connector, Male

OPTIONAL PARTS NOT INCLUDED

Trim, Front

8212461 30" Biscuit

8212462 30" White

8212463 30" Black

8212464 30" Stainless Pro

8212465 30" Meteorite Pro

8212466 36" Biscuit

8212467 36" White

8212468 36" Black

8212469 36" Stainless Pro

8212470 36" Meteorite Pro
