KitchenAid KEWS105SPA02 Manuale utente

CONTROL, DOOR AND DRAWER PARTS

For Models: KEWS105SSS02,KEWS105SPA02

(Stainless) (Panel Ready)

04−08Litho in U.S.A. (amd) (eeb) Part No. W10201555 Rev. A

30" ELECTRIC

BUILT−IN

WARMING DRAWER

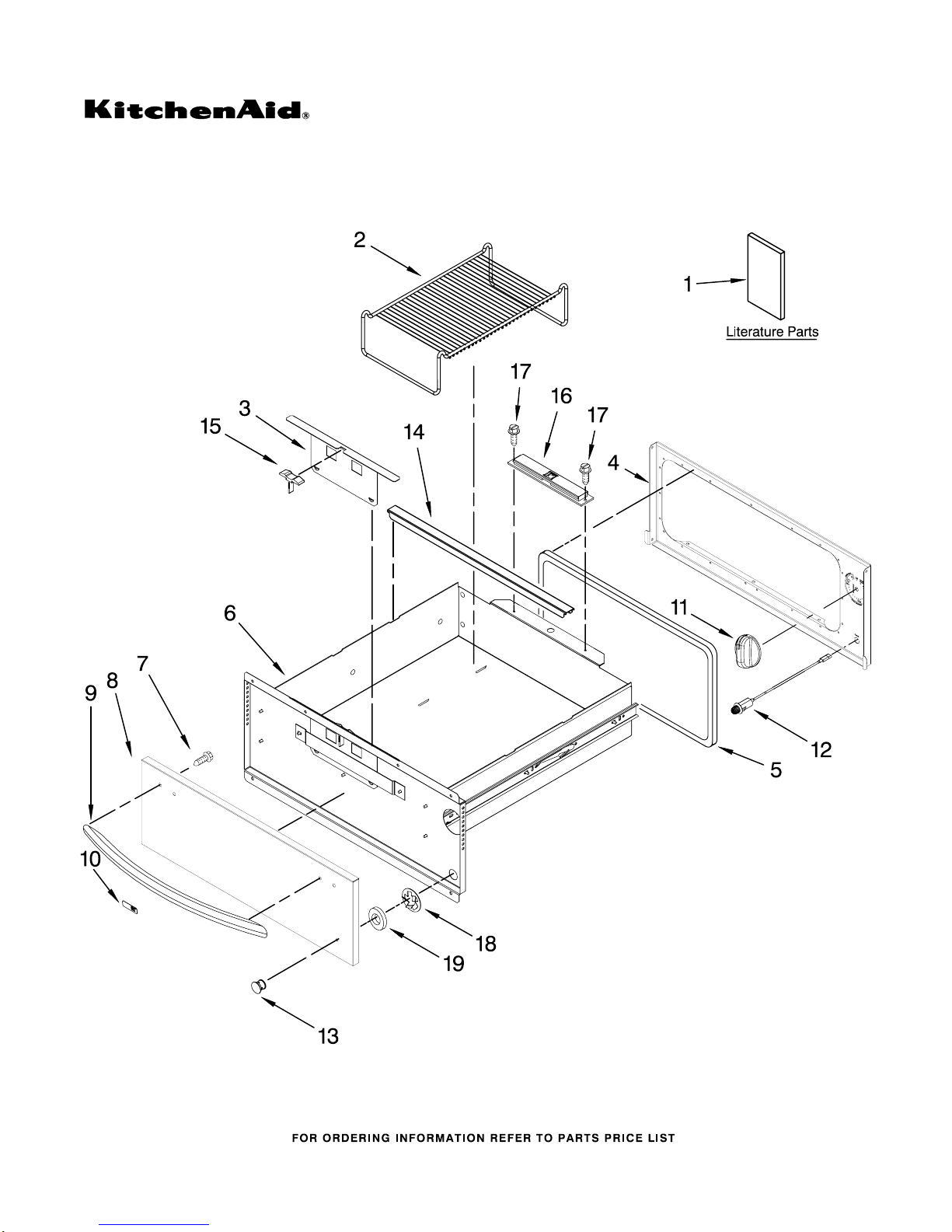

CONTROL, DOOR AND DRAWER PARTS

For Models: KEWS105SSS02,KEWS105SPA02

(Stainless) (Panel Ready)

W10201555

Illus. Part

No. No. DESCRIPTION

1 Literature Parts

W10064720

Tech Sheet

W10162186

Use & Care Guide

9763140 Installation

Instructions

2 8273277 Rack, Warming

W10162376

Slide, Vent

W10162374

Panel, Front

5 9762315 Gasket, Drawer

6 9763646 Drawer Assembly

7 4449743 Screw

W10139505

Door, Panel

Stainless Only

8303774SS

Handle, Drawer

Stainless Only

8304603SS

Badge

Stainless Only

11 4455984 Knob, Thermostat

W10080130

Light, Indicator

13 Lens, Light

4456314 Stainless

9763644 Custom Wood,

Panel Only

W10139494

Rail, Pan (2)

15 9763125 Grip, Vent

W10035910

Magnet

17 3196537 Screw (2)

18 4456862 Clip, Lens

Retainer

19 4456861 Spacer, Lens

INTERNAL WARMING DRAWER PARTS

For Models: KEWS105SSS02,KEWS105SPA02

(Stainless) (Panel Ready)

W10201555

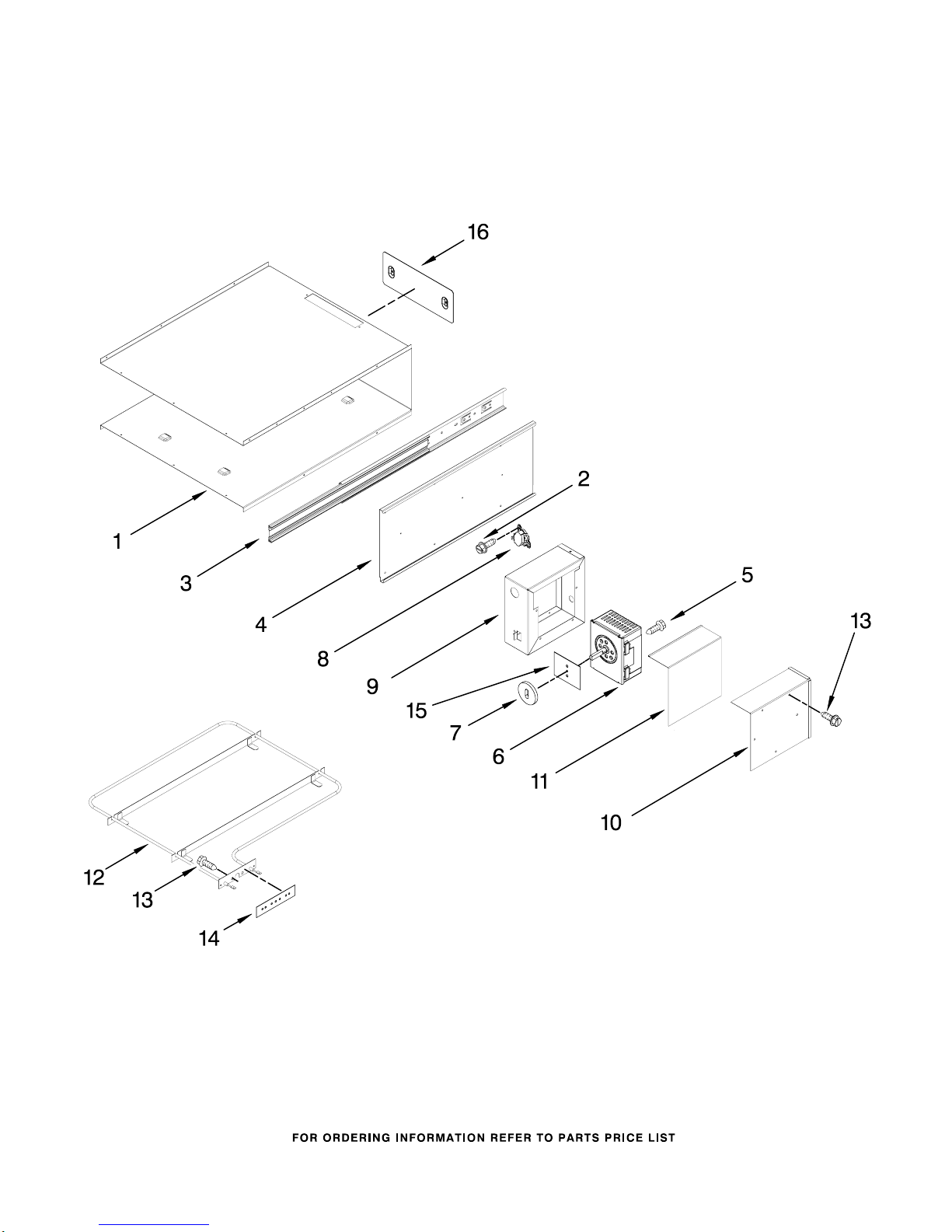

INTERNAL WARMING DRAWER PARTS

For Models: KEWS105SSS02,KEWS105SPA02

(Stainless) (Panel Ready)

W10201555

Illus. Part

No. No. DESCRIPTION

1 9762305 Wrapper

2 313806 Screw (1)

3 9762346 Slide Assembly

4 Wall

9762307 Right

9762308 Left

5 311865 Screw

W10121337

Control

W10117362

Gasket, Control

8 9763126 Thermal Fuse

9 9763122 Enclosure,

Electric

10 9763121 Cover, Enclosure

W10117363

Gasket,Enclosure

12 9762329 Element, Heating

13 3196537 Screw

W10118049

Seal, Heating

Element

W10118113

Seal, Switch

W10118073

Heat Shield

FOLLOWING PARTS

NOT ILLUSTRATED

WIRING HARNESS PARTS

W10129043

Harness, Main

W10129023

Power Cord

W10131847

Sensor, Sealed

4452601 Strain Relief

3400015 Screw, Ground

Power Cord

8537055 Stainless Cleaner

ACCESSORY PARTS

Front Panel

Assembly, Includes

Handle & Badge

8212671 Black

8212672 White
