knapp sKLICK Manuale utente
© Knapp GmbH. All measures in mm - Errors excepted. VERSION 03 08. 09. 2014
page 1/1

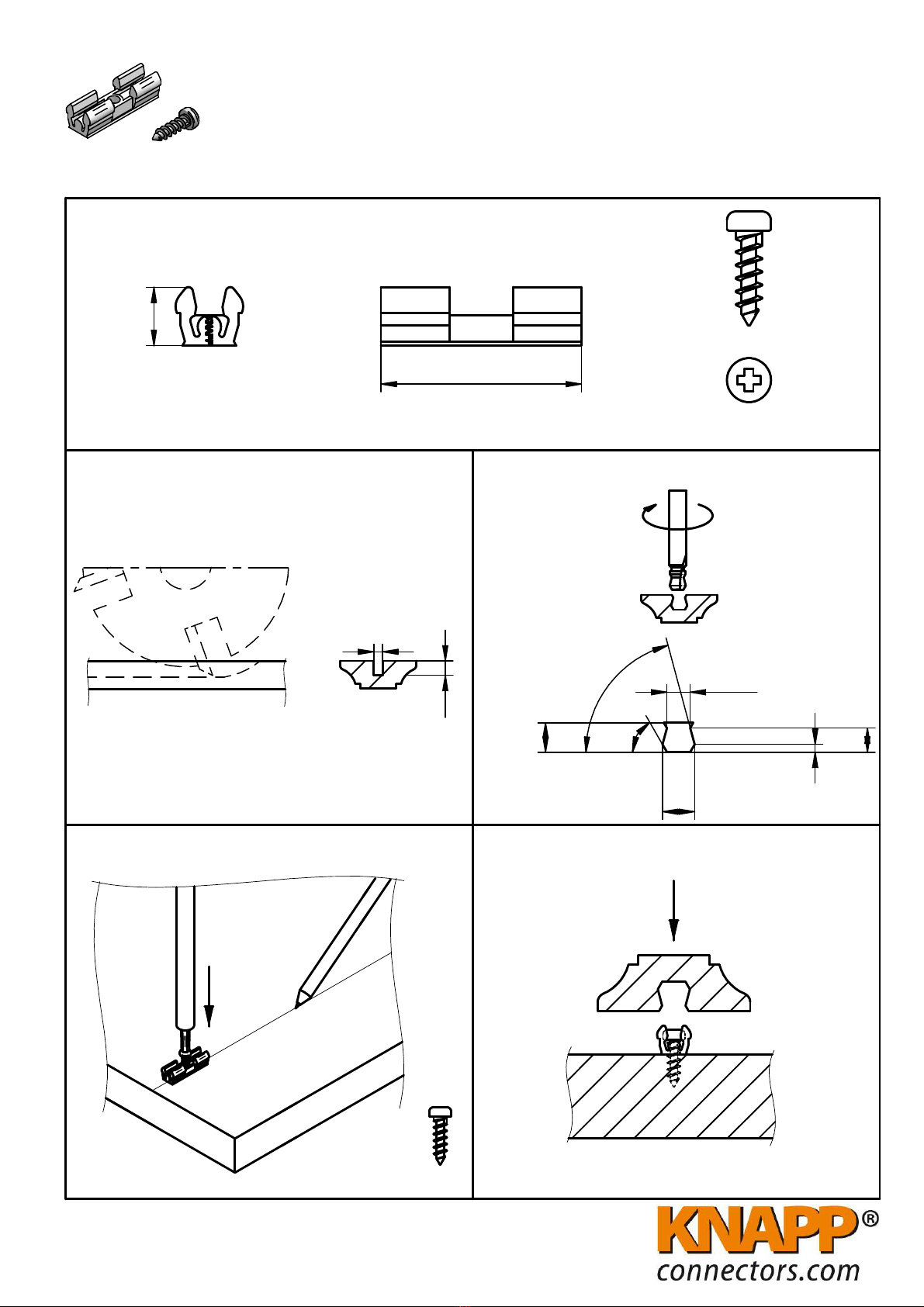

Instruction Manual
sKLICK
Dovetail clip connector for scre mounting
Art. No. K048
1.Cut groove
4.Assemble
2.Cut spline groove
3.ositioning
4
6.6
7.3 ±0.2
1.8
5.5
6.7 -
+
0
0
.1
.2
75°
60°
6,5
23
3x13
H 3x13 Z1
This drawin is the exclusive property of Knapp GmbH.
5.3
© Knapp GmbH. Toutes dimensions en mm - sauf erreurs, fautes d'impression ou modifications techniques. VERSION 03 08. 09. 2014
page 1/1
Notice de montage
sKLICK
Connecteur queue d'aronde
Réf. K048
1. Fraiser la rainure
4. Monter
2. Fraiser la queue d'aronde
3. Tracer et visser
4
6,6
7,3 ±0,2
1,8
5,5
6,7 +0,2
-0,1
75°
60°
6,5
23
3x13
H 3x13 Z1
Ce dessin est la propriété de Knapp GmbH.
5,3
© Knapp GmbH. Alle Maße in mm - Irrtümer, Druckfehler und Änderun en, auch technische vorbehalten VERSION 03 08. 09. 2014
Seite 1/1

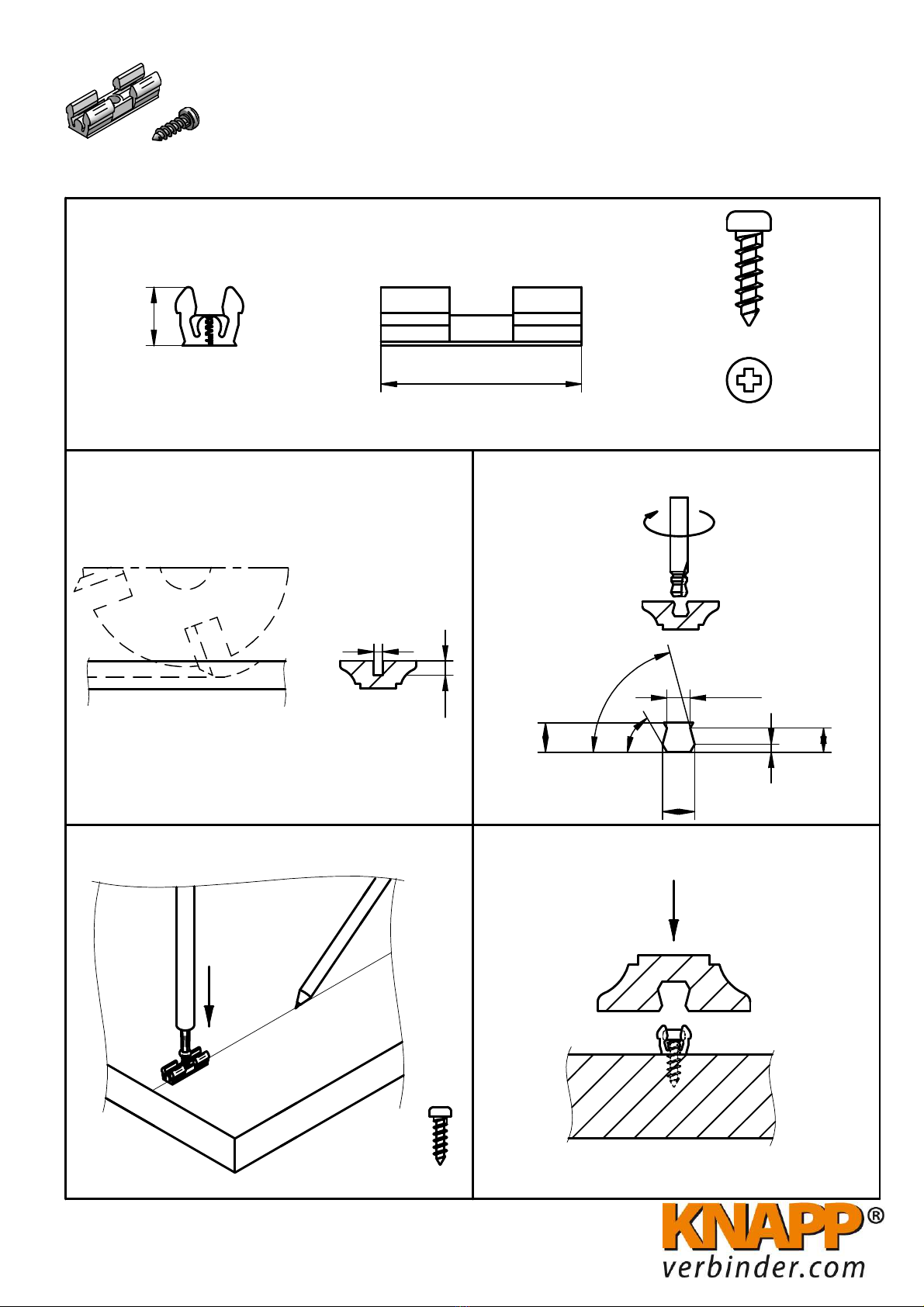

Montageanleitung
sKLICK
Gratverbinder zum Verschrauben
Art. Nr. K048
1. Nut Fräsen
4. Montieren
2. Keilnut Fräsen
3. Anreißen und Aufschrauben
4
6,6
7,3 ±0,2
1,8
5,5
6,7 +0,2
-0,1
75°
60°
6,5
23
3x13
H 3x13 Z1
Diese Zeichnun ist Ei entum der Knapp GmbH.
5,3
