Kohler K-1160-H Guida rapida
Roughing-In Guide
Bath Whirlpool
Mproduct numbers are for Mexico (i.e. K-12345M)
Los números de productos seguidos de Mcorresponden a México (Ej.
K-12345M)
Français, page 3
Español, página 4
USA/Canada: 1-800-4KOHLER
México: 001-877-680-1310
kohler.com
K-1160-H, K-1160-FH
1042005-1-C ©2009 Kohler Co.
Product Information
Applicable product:
Drop-in rim style, right-hand pump with
heater K-1160-H
Tile flange, right-hand pump with heater K-1160-FH
Fixture*:
Bathing well:
Basin area, bottom 52” (132.1 cm) x 38-3/4” (98.4 cm)
Basin area, top 61” (154.9 cm) x 46-1/4” (117.5 cm)
Weight 131 lbs (59.9 kg)
To overflow:
Water depth 15” (38.1 cm)
Capacity 96 gal (363.6 L)
* Approximate measurements for comparison only.
VHzA
Pump: 1-speed 120 60 7.5
Heater: 1.5 kW 120 60 12.5
Minimum access panel
pump/control (required): 20″(50.8 cm) W x
15″(38.1 cm) H
Required Electrical Service (2 required)
Two dedicated circuits required, each protected with Class A
Ground-Fault Circuit-Interrupter (GFCI):
Pump/control 120 V, 15 A, 60 Hz
Heater 120 V, 15 A, 60 Hz
Locate the outlets behind the whirlpool and within 24″(61 cm)
of the pump and heater.
Notes
Install this product according to the installation guide.
Floor support under this product must provide for a minimum of
39 lbs/square foot (189 kg/square meter) loading.
This fixture conforms to ANSI Standard Z124.1.2. All dimensions
are nominal.
1-1/2" OD 3" (7.6 cm)
60" (152.4 cm)
27-1/2" (69.9 cm)
135˚
135˚
Recommended faucet area
35"
(88.9 cm)
63"
(160 cm)
60"
(152.4 cm)
35"
(88.9 cm)
29" (73.7 cm)
13-1/8"
(33.3 cm)
4-7/8"
(12.4 cm)
43-3/4"
(111.1 cm)
19-1/2"
(49.5 cm)
21"
(53.3 cm)
1/2" (1.3 cm)
2-7/8" (7.3 cm)
2-7/8" (7.3 cm)
57-1/2"
(146.1 cm)

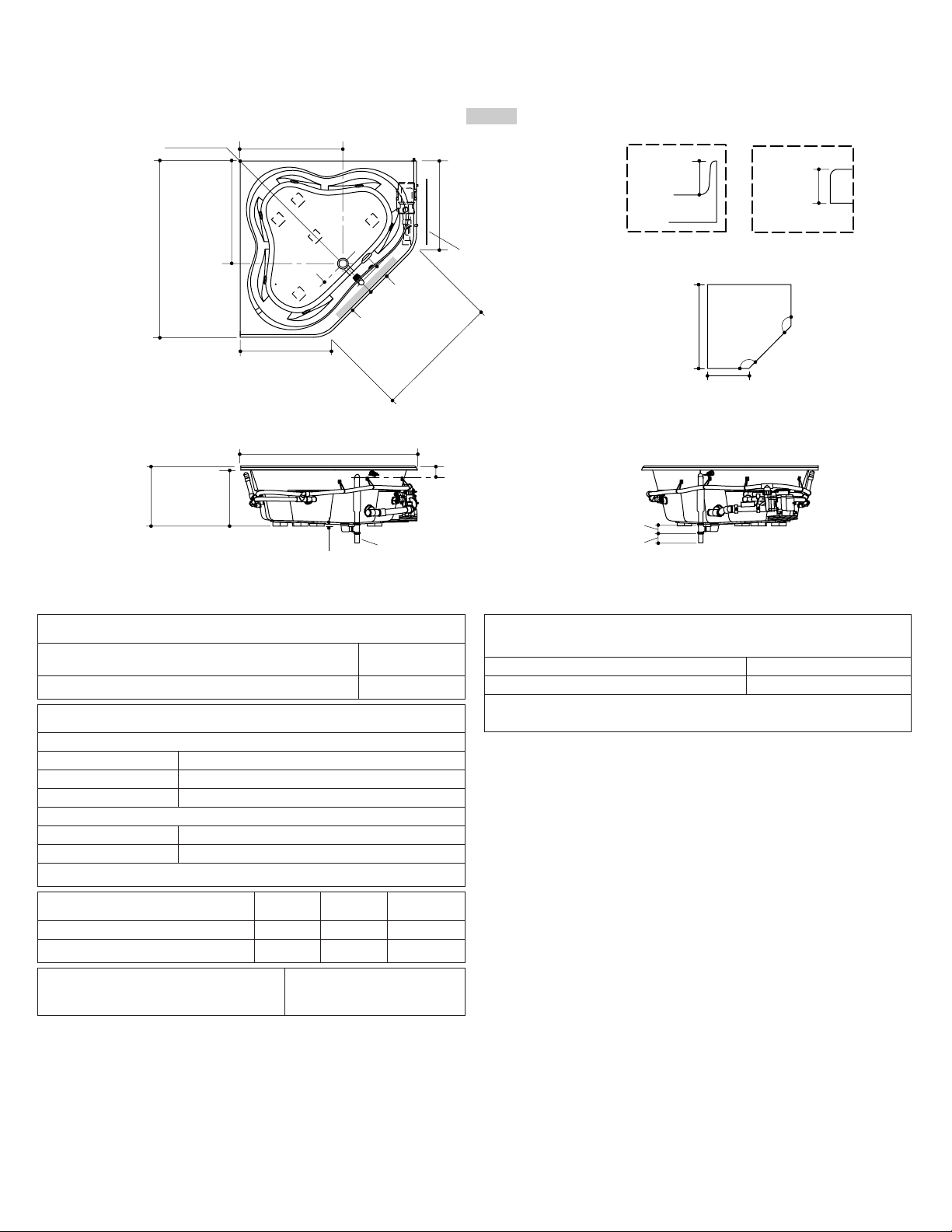

Drop-In Rim Style
Cut-Out Detail
Drop-In
Rim Detail
1-1/2"
(3.8 cm)
No change in measurements if connected with
drain illustrated. (K-11677 or K-11677M)
29"
(73.7 cm)
Tile Flange
Detail
Pump/Control Access
1-1/4"
(3.2 cm)
1042005-1-C 2 Kohler Co.
Guide de raccordement
Baignoire à hydromassage
Information sur le produit
Produit applicable:
Style de rebord encastré, pompe à droite avec
chauffe-eau K-1160-H
Bride carrelée, pompe à droite avec chauffe-eau K-1160-FH
Appareil sanitaire*:
Bassin de baignoire:
Espace du bassin,
base 52″(132,1 cm) x 38-3/4″(98,4 cm)
Espace du bassin,
dessus 61″(154,9 cm) x 46-1/4″(117,5 cm)
Poids 131 lbs (59,9 kg)
Au trop-plein:
Profondeur d’eau 15” (38,1 cm)
Capacité 96 gal (363,6 L)
* Mesures approximatives pour comparaison uniquement.
VHzA
Pompe: 1-vitesse 120 60 7,5
Chauffe-eau : 1,5 kW 120 60 12,5
Panneau d’accès minimal à la
pompe/commande (obligatoire) : 20″(50,8 cm) l x
15″(38,1 cm) H
Service électrique requis (2 requis)
Deux circuits électriques dédiés, chacun protégé par un
Disjoncteur Différentiel de Classe A (GFCI):
Pompe/commande 120 V, 15 A, 60 Hz
Chauffe-eau 120 V, 15 A, 60 Hz
Localiser les prises derrière la baignoire à hydromassage et
dans une distance de 24″(61 cm) de la pompe et du
chauffe-eau.
Remarques
Installer ce produit selon le guide d’installation.
Le support du sol sous ce produit doit pouvoir soutenir une charge
minimale de 39 lbs/pied carré (189 kg/mètre carré).
Ce meuble est conforme au standard ANSI Z124.1.2. Toutes les
dimensions sont nominales.
Ø Ext. 1-1/2" 3" (7,6 cm)
60" (152,4 cm)
Emplacement recommand du robinet
Détail de bride
de carrelage
1-1/4"
(3,2 cm)
Accès à la
pompe/contrôle
27-1/2" (69,9 cm)
135˚
135˚
Aucun changement des mesures n'est nécessaire si
connecté au drain illustré. (K-11677 ou K-11677M)
1-1/2"
(3,8 cm)
Détail de
l'encastrement
57-1/2"
(146,1 cm)
Détail de la découpe du
style rebord intérieur
2-7/8" (7,3 cm)
43-3/4"
(111,1 cm)
4-7/8"
(12,4 cm)
13-1/8"
(33,3 cm)
29" (73,7 cm)
35"
(88,9 cm)
63"
(160 cm)
60"
(152,4 cm)
35"
(88,9 cm)
29" (73,7 cm)
21"
(53,3 cm) 19-1/2"
(49,5 cm)
1/2" (1,3 cm)
2-7/8" (7,3 cm)
Kohler Co. 3 1042005-1-C
Diagrama de instalación
Bañera de hidromasaje
Información sobre el producto
Producto correspondiente:
Estilo de borde de sobreponer, bomba a la
derecha con calentador K-1160-H
Reborde de azulejo, bomba a la derecha con
calentador K-1160-FH
Producto*:
Área de la bañera:
Área del fondo 52” (132,1 cm) x 38-3/4” (98,4 cm)
Área superior 61” (154,9 cm) x 46-1/4” (117,5 cm)
Peso 131 lbs (59,9 kg)
Al rebosadero:
Profundidad del
agua 15” (38,1 cm)
Capacidad 96 gal (363,6 L)
* Dimensiones aproximadas sólo para fines de comparación.
VHzA
Bomba: 1-velocidad 120 60 7,5
Calentador: 1,5 kW 120 60 12,5
Panel de acceso mínimo para la
bomba/control (se requiere): 20″(50,8 cm) de ancho x
15″(38,1 cm) de alto
Requisitos eléctricos (requiere 2
circuitos)
Requiere dos circuitos dedicados, protegidos con interruptores
de circuito con pérdida a tierra (GFCI) de Clase A:
Bomba/control 120 V, 15 A, 60 Hz
Calentador 120 V, 15 A, 60 Hz
Coloque los tomacorrientes detrás de la bañera de hidromasaje
y a menos de 24″(61 cm) de la bomba y del calentador.
Notas
Instale este producto conforme a la guía de instalación.
El soporte del piso debajo de este producto debe poder soportar
una carga mínima de 39 lbs/pie cuadrado (189 kg/metro
cuadrado).
Este producto cumple con la norma Z124.1.2 de ANSI. Todas las
dimensiones son nominales.
27-1/2" (69,9 cm)
135˚
1-1/2" D.E.
135˚
3" (7,6 cm)
Área recomendada para la grifería
Detalle del reborde
para azulejo
1/2" (1,3 cm)
Detalle de la abertura de los
modelos con borde de sobreponer
Detalle del borde
de sobreponer
No es necesario cambiar las medidas si se conecta
con el desagüe ilustrado. (K-11677 o K-11677M)
Acceso a la
bomba/control
1-1/2"
(3,8 cm)
57-1/2"
(146,1 cm)
4-7/8"
(12,4 cm)
13-1/8"
(33,3 cm)
63"
(160 cm)
60"
(152,4 cm)
35"
(88,9 cm)
21"
(53,3 cm) 19-1/2"
(49,5 cm) 2-7/8" (7,3 cm)
43-3/4"
(111,1 cm)
60" (152,4 cm)
29" (73,7 cm)
35"
(88,9 cm)
29" (73,7 cm)
2-7/8" (7,3 cm)
1-1/4"
(3,2 cm)
Kohler Co. 4 1042005-1-C
