Kohler K-3048 Manuale utente

Installation Guide

Top and Basin Lavatory

Mproduct numbers are for Mexico (i.e.

K-12345M)

Los números de productos seguidos de

Mcorresponden a México (Ej.

K-12345M)

Français, page “Français-1”

Español, página “Español-1”

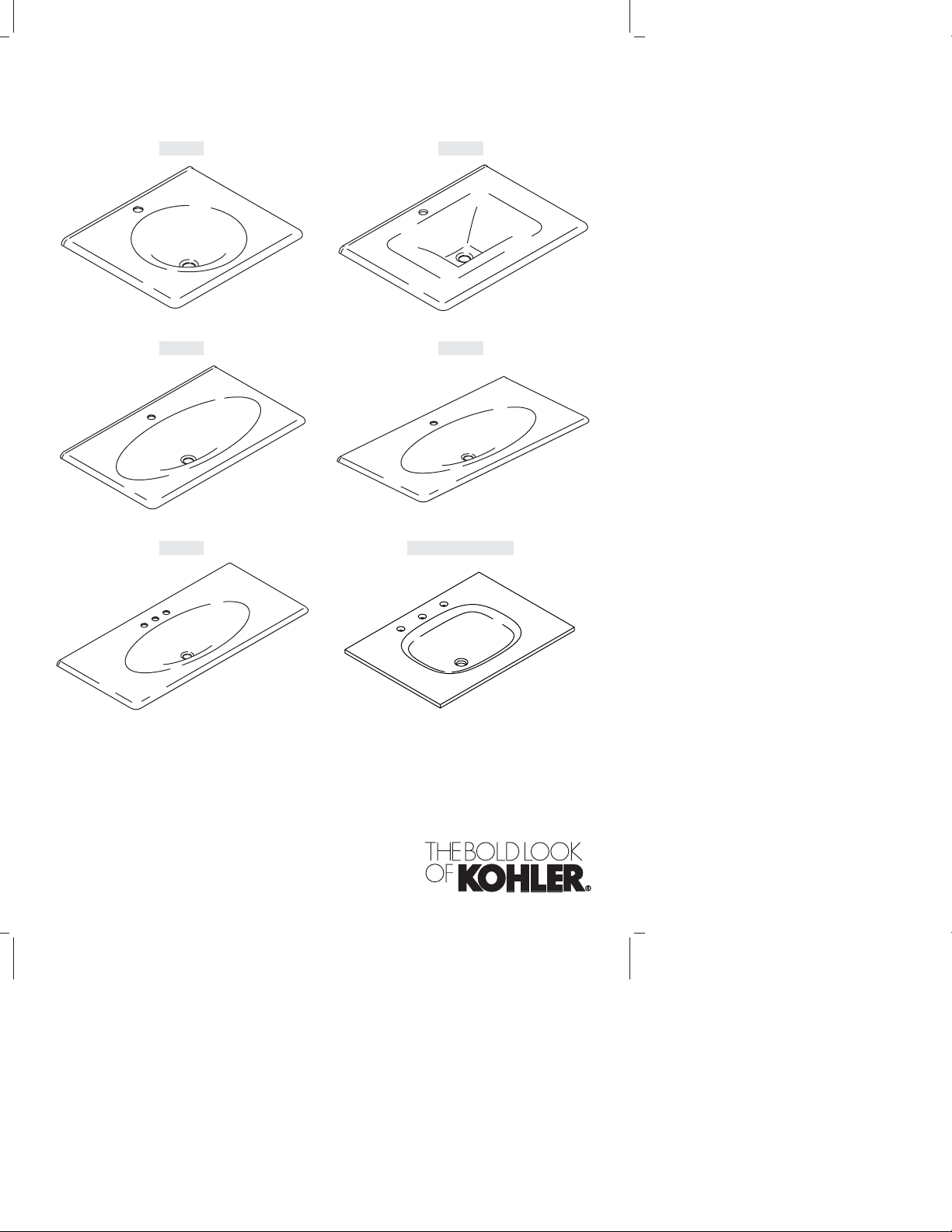

K-3048 K-3049

K-3051 K-3052

K-3053 K-2372, K-14017

1049896-2-E

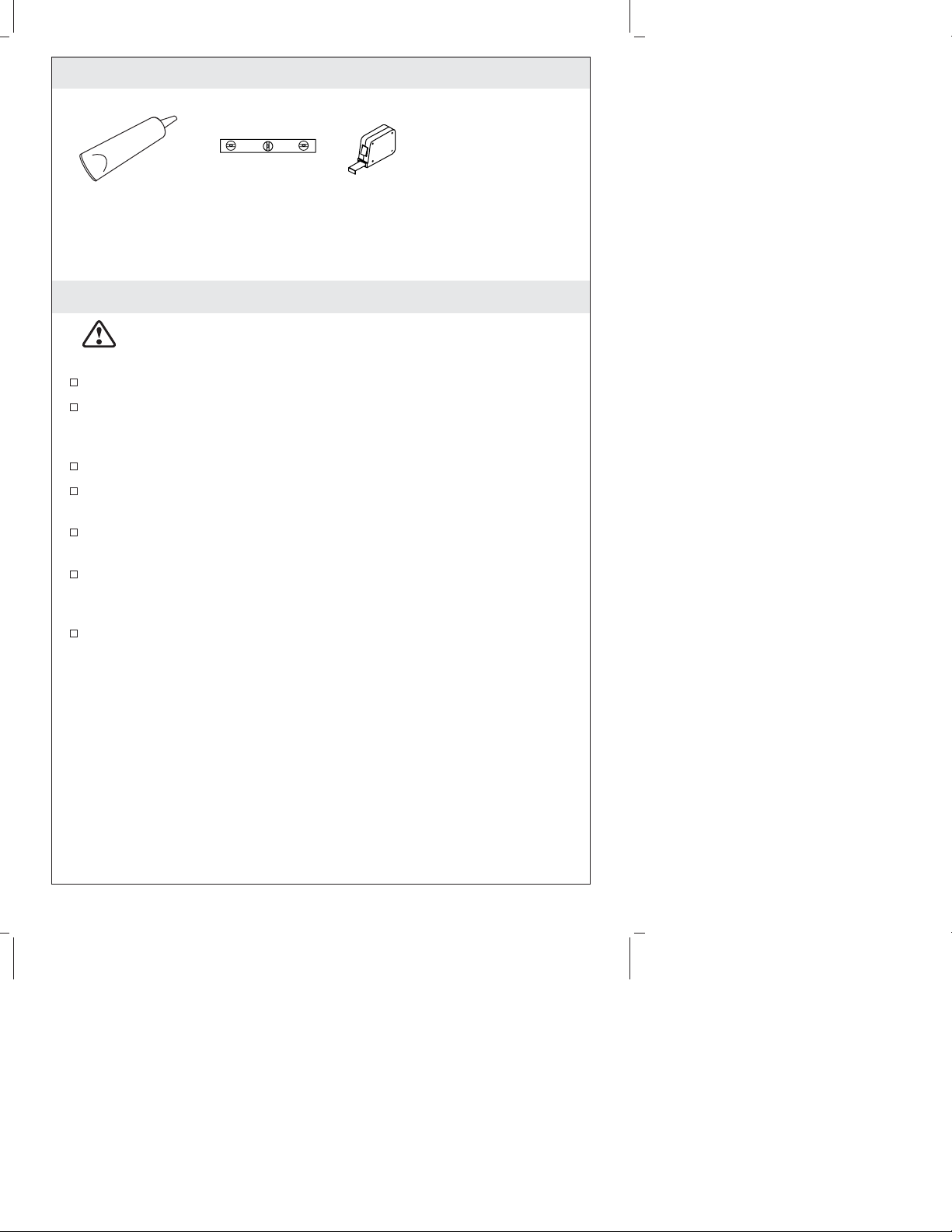

Tools and Materials

Before You Begin

CAUTION: Risk of personal injury or product damage.

Large lavatories are very heavy. Get help lifting the lavatory

into place.

Observe all local plumbing and building codes.

Prior to installation, unpack the new lavatory and inspect it for

damage. Return the lavatory to its protective carton until you are

ready to install it.

Inspect the existing drain and supply tubing. Replace if necessary.

To ensure proper installation, get assistance aligning and lifting

the lavatory into place.

Install the faucet and drain to the lavatory before installing the

lavatory.

This lavatory has a unique drain location. If a pop-up drain will

be installed, it may be necessary to bend the link in order to

connect the link from the drain body to the lift rod.

Kohler Co. reserves the right to make revisions in the design of

products without notice, as speciﬁed in the Price Book.

Level

Silicone Sealant

Tape

Measure

Plus:

• Rags or Paper

Toweling

1049896-2-E 2 Kohler Co.

1. Install the Lavatory

CAUTION: Risk of personal injury or product damage.

Large lavatories are very heavy. Get help lifting the lavatory

into place.

Install the faucet and drain to the lavatory. Refer to the faucet and

drain manufacturer’s instructions.

Apply a 1/4″(6 mm) continuous bead of silicone sealant around

the top of the vanity, as illustrated.

IMPORTANT! To ensure proper installation, get assistance aligning

and lifting the lavatory into place.

IMPORTANT! The back edge of the lavatory must be ﬂush against

the back of the vanity and equal left and right overhang on each

side of the vanity.

Position the lavatory on top of the vanity.

Verify that the lavatory is level. If the lavatory is not level, gently

press down on the lavatory.

Wipe away excess silicone sealant.

Allow the silicone sealant to set according to the sealant

manufacturer’s instructions.

Complete the water supply and drain connections.

Run water into the lavatory and check for leaks.

Apply a 1/4" (6 mm)

bead of silicone sealant

on vanity.

Lavatory

Vanity

Kohler Co. 3 1049896-2-E

Guide d’installation

Dessus et lavabo à bassin

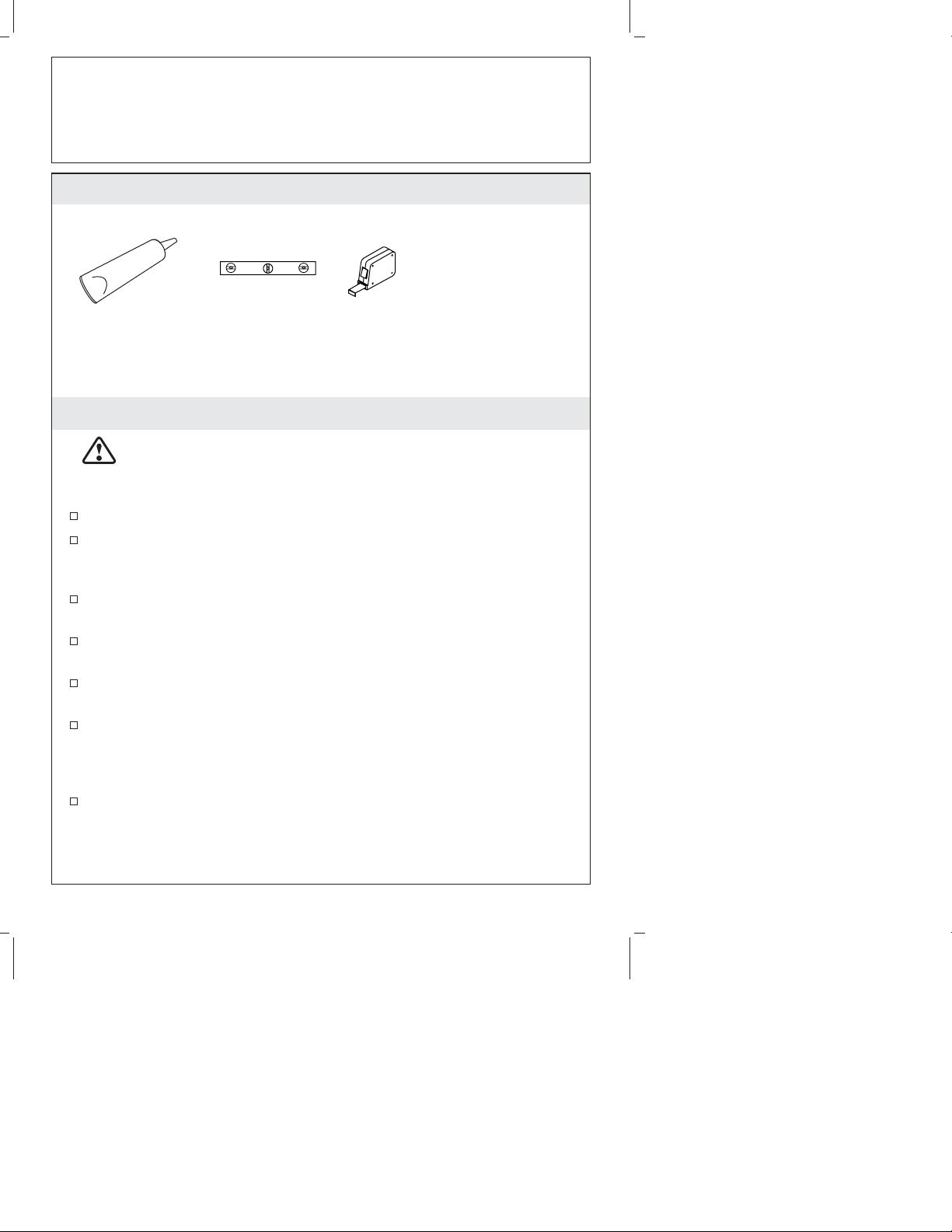

Outils et matériels

Avant de commencer

ATTENTION : Risque de blessure corporelle ou

d’endommagement du produit. Les lavabos larges sont très

lourds. Demander de l’assistance pour soulever et mettre en

place ce lavabo.

Respecter tous les codes de plomberie et de bâtiment locaux.

Avant son installation, déballer le nouveau lavabo et l’examiner

pour en déceler tout dommage. Remettre le lavabo dans son

emballage de protection jusqu’à être prêt à l’installer.

Inspecter le drain existant et la tuyauterie d’alimentation.

Remplacer si nécessaire.

Pour assurer une bonne installation, aligner et soulever le lavabo

en place avec de l’assistance.

Installer le robinet et le drain au lavabo avant d’installer ce

dernier.

Ce lavabo a un emplacement unique de drain. Si un drain

escamotable sera installé, il sera peut-être nécessaire de plier le

raccord aﬁn de connecter celui du corps du drain à la tige de

levage.

Kohler Co. se réserve le droit d’apporter toutes modiﬁcations sur

le design des produits et ceci sans préavis, tel que spéciﬁé dans le

catalogue des prix.

Mètre

ruban

Niveau à bulle

Joint silicone

Plus:

• Chiffons et papier

essuietout

Kohler Co. Français-1 1049896-2-E

1. Installer le lavabo

ATTENTION : Risque de blessure corporelle ou

d’endommagement du produit. Les lavabos larges sont très

lourds. Demander de l’assistance pour soulever et mettre en

place ce lavabo.

Assembler le robinet et le vidage au lavabo. Se référer aux

instructions du fabricant du robinet et du drain.

Appliquer un boudin continu de mastic à la silicone de 1/4″(6

mm) autour du meuble (dessus), tel qu’illustré.

IMPORTANT ! Pour assurer une bonne installation, aligner et

soulever le lavabo en place avec de l’assistance.

IMPORTANT ! Le rebord arrière du lavabo doit être d’égalité contre

l’arrière du meuble et centré de chaque côté de ce dernier.

Positionner le lavabo sur le meuble.

Vériﬁer que le lavabo soit nivelé. Si le lavabo n’est pas nivelé,

presser gentiment dessus.

Essuyer tout excès de mastic à la silicone.

Laisser prendre le mastic selon les instructions du fabricant.

Compléter les connexions d’alimentation d’eau et de drain.

Laisser couler l’eau dans le lavabo et vériﬁer s’il y a des fuites.

Appliquer un boudin de

silicone de 1/4" (6 mm)

sur le meuble.

Lavabo

Meuble

Kohler Co. Français-2 1049896-2-E

Guía de instalación

Cubierta y lavabo

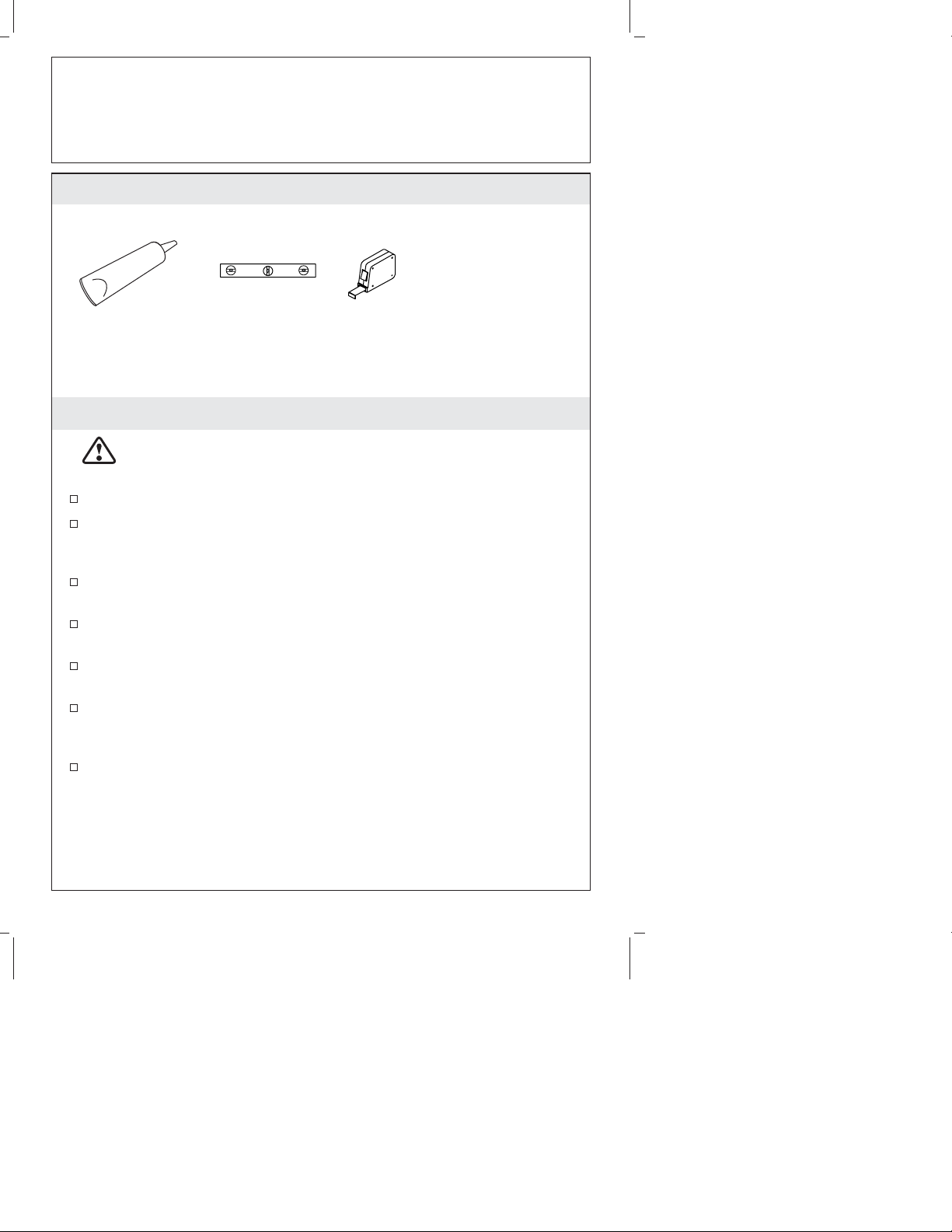

Herramientas y materiales

Antes de comenzar

PRECAUCIÓN: Riesgo de lesiones personales o daños al

producto. Los lavabos grandes son muy pesados. Obtenga

ayuda para colocar el lavabo en su lugar.

Cumpla con todos los códigos locales de plomería y construcción.

Antes de la instalación, desembale el lavabo nuevo y revíselo

para asegurarse de que no esté dañado. Vuelva a colocar el

lavabo en la caja como protección hasta que lo instale.

Examine las tuberías existentes de suministro y de desagüe.

Reemplace de ser necesario.

Para asegurar una instalación correcta, pida ayuda para alinear y

levantar el lavabo a su lugar.

Instale la grifería y el desagüe al lavabo antes de instalar el

lavabo.

Este lavabo tiene un lugar de desagüe único. Si se instala un

desagüe automático, puede ser necesario doblar el eslabón para

poder conectar el eslabón del cuerpo del desagüe al tirador.

Kohler Co. se reserva el derecho de modiﬁcar el diseño de los

productos sin previo aviso, tal como se especiﬁca en la lista de

precios.

Cinta para

medir

Nivel

Sellador de silicona

Más:

• Trapos o toallas

de papel

Kohler Co. Español-1 1049896-2-E

1. Instale el lavabo

PRECAUCIÓN: Riesgo de lesiones personales o daños al

producto. Los lavabos grandes son muy pesados. Obtenga

ayuda para colocar el lavabo en su lugar.

Instale la grifería y el desagüe en el lavabo. Consulte las

instrucciones del fabricante de la grifería y el desagüe.

Aplique una tira continua de 1/4″(6 mm) de sellador de silicona

alrededor de la cubierta del tocador, como se ilustra.

¡IMPORTANTE! Para asegurar una instalación correcta, pida ayuda

para alinear y levantar el lavabo a su lugar.

¡IMPORTANTE! El borde posterior del lavabo debe quedar al ras

con la parte posterior del tocador y el lavabo debe sobresalir la

misma distancia a la derecha e izquierda de cada lado del tocador.

Coloque el lavabo sobre el tocador.

Veriﬁque que el lavabo esté nivelado. Si el lavabo no está a nivel,

presiónelo suavemente.

Limpie el exceso de sellador de silicona.

Deje que el sellador se seque según las instrucciones del

fabricante del sellador.

Termine las conexiones del suministro de agua y desagüe.

Haga correr agua en el lavabo y veriﬁque que no haya fugas.

Aplique una tira de 1/4"

(6 mm) de sellador de

silicona en el tocador.

Lavabo

Tocador

Kohler Co. Español-2 1049896-2-E

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

1049896-2-E
