Kohler K-1167-LH2 Guida rapida

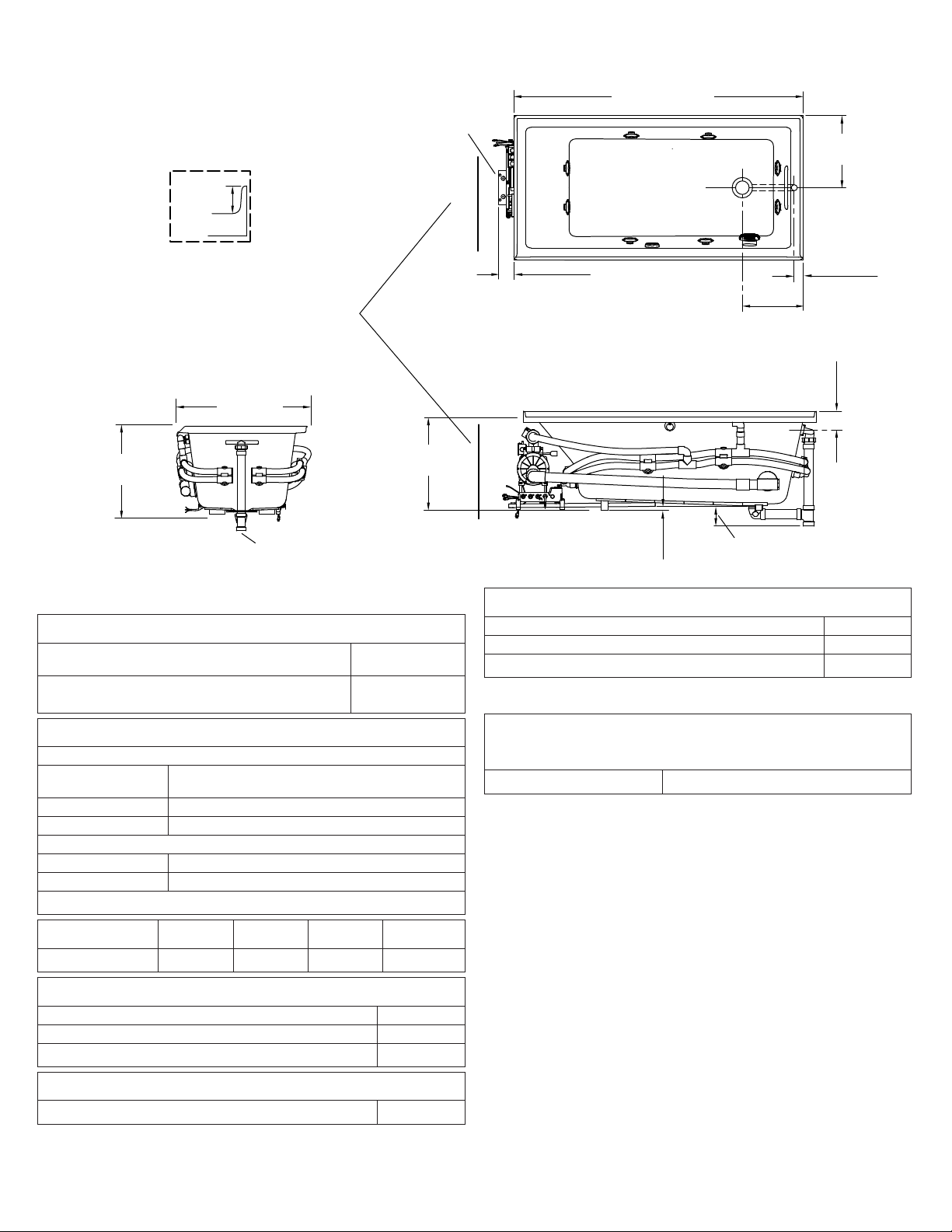

Roughing-In Guide

5’ (1.5 m) Bath Whirlpool

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA/Canada: 1-800-4-KOHLER

México: 001-877-680-1310

kohler.com

K-1167-LH2, K-1167-RH2

Product Information

Applicable product:

Integral ﬂange bath whirlpool with heater –

left drain K-1167-LH2

Integral ﬂange bath whirlpool with heater –

right drain (shown) K-1167-RH2

Fixture*:

Bathing well:

Basin area,

bottom 42-7/16″(1078 mm) x 20″(508 mm)

Basin area, top 54-5/16″(1380 mm) x 24-1/4″(616 mm)

Weight 125 lbs (56.7 kg)

To overﬂow:

Water depth 15-1/8″(384 mm)

Capacity 59.8 gal (226 L)

*Approximate measurements for comparison only.

Pump kW V Hz A

Variable-speed 1.5 240 50/60 11

Required accessories:

Slotted overﬂow brass bath drain OR K-7271

Slotted overﬂow bath drain – PVC pipe K-7272

Jet trim kit K-9698

Optional accessories:

Pillow K-1491

Optional accessories:

Footstop K-1601

Remote control K-1703

2-1/2″(64 mm) metal ﬁnish keypad trim K-9497

Required Electrical Service

Dedicated circuit required, protected with Class A

Ground-Fault Circuit-Interrupter (GFCI) or Residual Current

Device (RCD):

Pump/control: 220-240 V, 20 A, 50/60 Hz

Notes

Install this product according to the installation guide.

This unit is not intended for ﬂush-mount apron installation.

Floor support under bath must provide for a minimum of 46

lbs/square foot (222 kg/square meter) loading.

Hot water supply should be 70% of capacity or greater.

Installations will vary.

Fixture conforms to CSA B45.5/IAPMO Z124. All dimensions are

nominal.

60" (1524 mm)

20-1/4"

(514 mm)

30"

(762 mm)

3-11/16"

(94 mm)

15"

(381 mm)

1-5/8"

(41 mm)

12-5/8"

(321 mm)

13/16"

(21 mm) 4-1/8"

(105 mm)

No change in measurement if connected with

drain illustrated. (K-7272)

1-1/2" Bath Drain

1-1/4"

(32 mm)

Tile Flange

Detail

19"

(483 mm)

Pump/Control Access

30" (762 mm) W x

15" (381 mm) H Min

NOTE: Pump protrusion beyond the rim.

(76 mm)

1167602-1-B 2 Kohler Co.

Guide de raccordement

5’ Baignoire à hydromassage (1,5 m)

Information sur le produit

Produit applicable:

Baignoire à hydromassage à bride intégré

avec chauffe-eau – drain gauche K-1167-LH2

Baignoire à hydromassage à bride intégré

avec chauffe-eau – drain droit (illustré) K-1167-RH2

Appareil sanitaire*:

Bassin de baignoire:

Espace du

bassin, base 42-7/16″(1078 mm) x 20″(508 mm)

Espace du

bassin, dessus 54-5/16″(1380 mm) x 24-1/4″(616 mm)

Poids 125 lbs (56,7 kg)

Au trop-plein:

Profondeur

d’eau 15-1/8″(384 mm)

Capacité 59,8 gal (226 L)

* Mesures approximatives pour comparaison uniquement.

Pompe kW V Hz A

Vitesse variable 1.5 240 50/60 11

Accessoires nécessaires:

Drain de baignoire avec trop-plein à fentes OU K-7271

Drain de baignoire avec trop-plein à fentes –

Tuyau en PVC K-7272

Accessoires nécessaires:

Kit de garniture de jet K-9698

Accessoires facultatifs:

Oreiller K-1491

Marche K-1601

Télécommande K-1703

Garniture de clavier numérique à ﬁnition

métallique de 2-1/2″(64 mm) K-9497

Branchement électrique requis

Circuit dédié requis, protégé par un disjoncteur différentiel de

classe A (GFCI) ou un appareil de courant résiduel (RCD):

Commande/pompe: 220-240 V, 20 A, 50/60 Hz

Remarques

Installer ce produit selon le guide d’installation.

Ce dispositif n’est pas conçu pour une installation à bandeau

encastré.

Le support du sol sous ce produit doit pouvoir soutenir une charge

minimale de 46 lbs/pied carré (222 kg/mètre carré).

L’alimentation en eau chaude doit être d’une capacité de 70% ou

plus. Les installations varient.

Ce dispositif est conforme à la norme CSA B45.5/IAPMO Z124.

Toutes les dimensions sont nominales.

Drain de baignoire 1-1/2"

Aucun changement des mesures n'est nécessaire

si connecté au drain illustré. (K-7272) 60" (1524 mm)

20-1/4"

(514 mm)

30"

(762 mm)

3-11/16"

(94 mm)

15"

(381 mm)

1-5/8"

(41 mm)

12-5/8"

(321 mm)

13/16"

(21 mm) 4-1/8"

(105 mm)

1-1/4"

(32 mm)

Détail de bride

de carrelage

19"

(483 mm)

Moteur souffleur/Contrôle d'accès

30" (762 mm) L x 15" (381 mm) H Min

REMARQUE: Pompe dépassant au delà du rebord.

(76 mm)

Kohler Co. 3 1167602-1-B

Diagrama de instalación

5Bañera de hidromasaje de 5’ (1,5 m)

Información sobre el producto

Producto correspondiente:

Bañera de hidromasaje de reborde integral

con calentador – desagüe a la izquierda K-1167-LH2

Bañera de hidromasaje de reborde integral

con calentador – desagüe a la derecha (se

muestra)

K-1167-RH2

Producto*:

Área de la bañera:

Área del fondo 42-7/16″(1078 mm) x 20″(508 mm)

Área superior 54-5/16″(1380 mm) x 24-1/4″(616 mm)

Peso 125 lbs (56,7 kg)

Al rebosadero:

Profundidad del

agua 15-1/8″(384 mm)

Capacidad 59,8 gal (226 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Bomba kW V Hz A

Velocidad

variable 1.5 240 50/60 11

Accesorios requeridos: Desagüe de latón de

rebosadero ranurado para bañera O BIEN

K-7271

Desagüe de rebosadero ranurado para bañera –

Tubo de PVC K-7272

Kit de guarnición de jets K-9698

Accesorios opcionales:

Almohada K-1491

Descansapiés K-1601

Control remoto K-1703

Guarnición del teclado de acabo de metal de

2-1/2″(64 mm) K-9497

Requisitos eléctricos

Requiere un circuito dedicado, protegido con un interruptor de

circuito con pérdida a tierra (GFCI) de Clase A o dispositivo

de corriente residual (RCD):

Bomba/control: 220-240 V, 20 A, 50/60 Hz

Notas

Instale este producto conforme a la guía de instalación.

Esta unidad no está diseñada para instalación de faldón de montaje

al ras.

El soporte del piso debajo de la bañera debe poder soportar una

carga mínima de 46 libras/pie cuadrado (222 kg/metro cuadrado).

El suministro de agua caliente debe llegar al 70% de la capacidad o

más. Varía según la instalación.

El producto cumple con la norma CSA B45.5/IAPMO Z124. Todas

las dimensiones son nominales.

Desagüe de bañera de 1-1/2"

No es necesario cambiar las medidas si se

conecta con el desagüe ilustrado. (K-7272) 60" (1524 mm)

20-1/4"

(514 mm)

30"

(762 mm)

3-11/16"

(94 mm)

15"

(381 mm)

1-5/8"

(41 mm)

12-5/8"

(321 mm)

13/16"

(21 mm) 4-1/8"

(105 mm)

1-1/4"

(32 mm)

Detalle del

reborde integral

19"

(483 mm)

Acceso al motor soplador/control

30" (762 mm) de ancho x

15" (381 mm) de alto Mín

NOTA: La bomba sobresale más allá del borde.

(76 mm)

Kohler Co. 4 1167602-1-B
