Kohler K-1239-H Guida rapida

Roughing-In Guide

Bath Whirlpool

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA/Canada: 1-800-4KOHLER

México: 001-877-680-1310

kohler.com

K-1239-H, K-1239-LH, K-1239-RH

Product Information

Applicable product:

Drop-in rim style K-1239-H

Integral ﬂange, left drain K-1239-LH

Integral ﬂange, right drain K-1239-RH

Fixture*:

Bathing well:

Basin area, bottom 46″(116.8 cm) x 24″(61 cm)

Basin area, top 54″(137.2 cm) x 27″(68.6 cm)

Weight 110 lbs (49.9 kg)

To overﬂow:

Water depth 14″(35.6 cm)

Capacity 63 gal (238.5 L)

* Approximate measurements for comparison only.

Drop-in cutout dimensions:

58″(147.3 cm) x 34″(86.4 cm)

VHzA

Pump: 1-speed 120 60 7.5

Heater: 1.5 kW 120 60 12.5

Minimum access panel

pump/control (required): 20″(50.8 cm) W x

15″(38.1 cm) H

Required Electrical Service (2 required)

Two dedicated circuits required, each protected with Class A

Ground-Fault Circuit-Interrupter (GFCI):

Pump/control 120 V, 15 A, 60 Hz

Heater 120 V, 15 A, 60 Hz

Locate the outlets behind the whirlpool and within 24″(61 cm)

of the pump and heater.

Notes

Install this product according to the installation guide.

Floor support under this product must provide for a minimum of

44 lbs/square foot (215 kg/square meter) loading.

The apron must be installed before the ﬁnished ﬂoor and wall

materials are installed.

If installing a rim-mount faucet, make sure there is no interference

with the drain overﬂow and circulating system before drilling any

holes. Consult local and national codes for minimum air gap

requirements if installing a spout on the faucet deck.

This ﬁxture conforms to ANSI Standard Z124.1.2. All dimensions

are nominal.

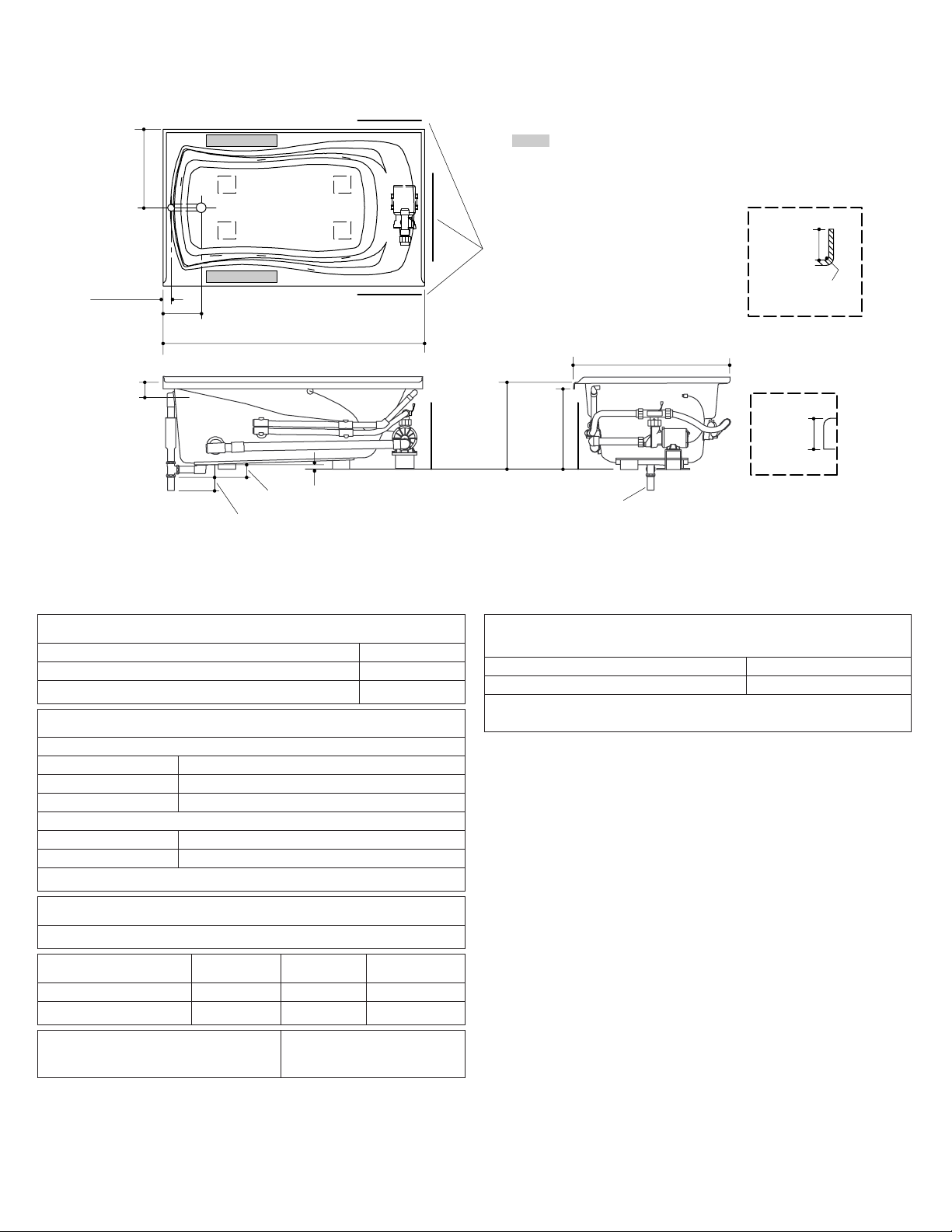

No change in measurements if connected with

drain illustrated. (K-7161-AF or K-7161M-AF)

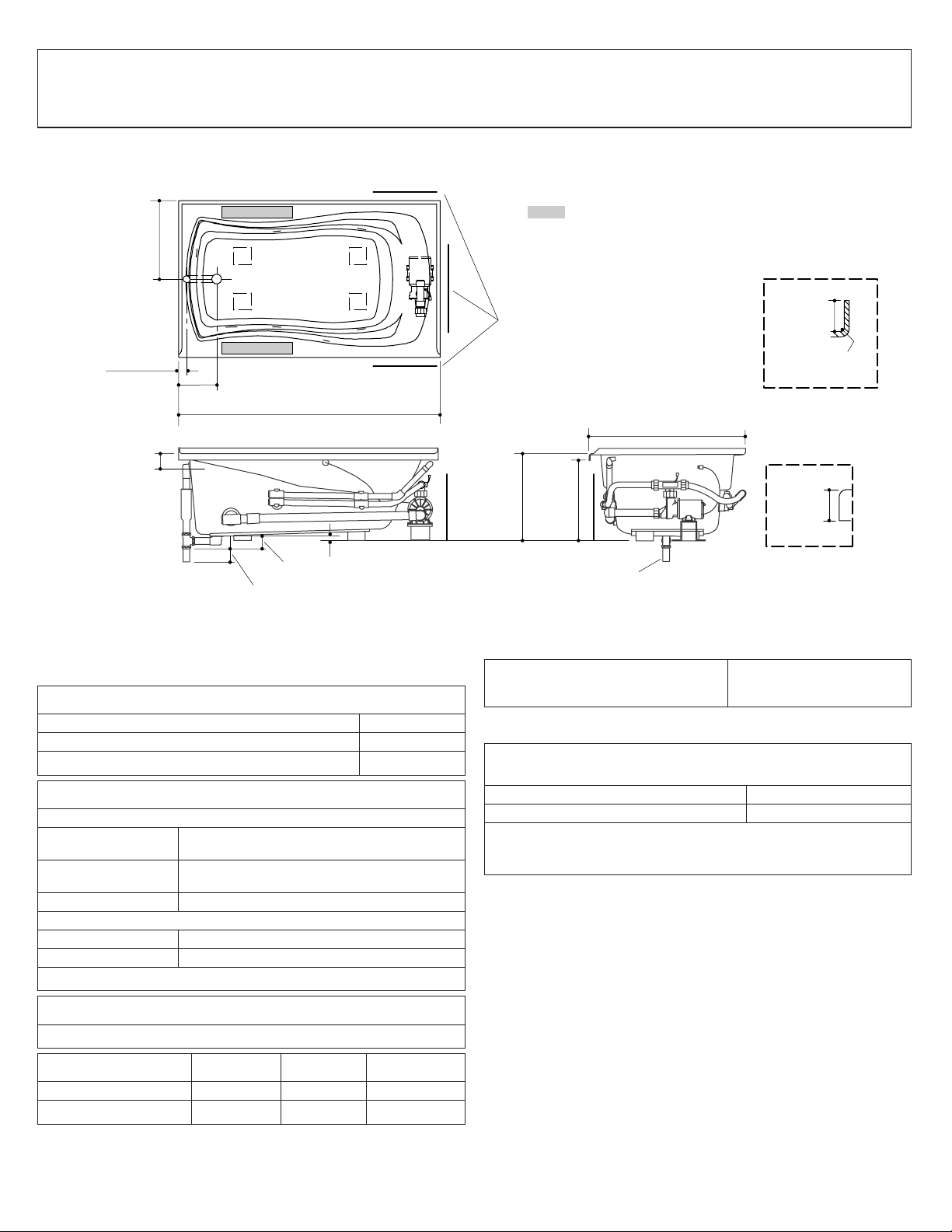

18-1/2"

(47 cm)

20"

(50.8 cm)

8-11/16" (22.1 cm)

1-11/16"

(4.3 cm)

(7.6 cm)

2-7/8"

(7.3 cm)

1" (2.5 cm)

3-1/2"

(8.9 cm)

18"

(45.7 cm)

60" (152.4 cm)

1-1/2" OD

36" (91.4 cm)

Pump/Control Access

(if apron is not used)

20" (50.8 cm) W x

15" (38.1 cm) H

1-1/4"

(3.2 cm)

1/2" (1.3 cm)

R. Max

Integral

Flange Detail

1-1/2"

(3.8 cm)

Drop-in Rim

Detail

Recommended Faucet Area

1014697-1-B 2 Kohler Co.

Guide de raccordement

Baignoire à hydromassage

Information sur le produit

Produit applicable :

Style rebord encastré K-1239-H

Bride intégrée, drain gauche K-1239-LH

Bride intégrée, drain droit K-1239-RH

Appareil sanitaire* :

Bassin de baignoire :

Espace du bassin,

base 46″(116,8 cm) x 24″(61 cm)

Espace du bassin,

dessus 54″(137,2 cm) x 27″(68,6 cm)

Poids 110 lbs (49,9 kg)

Au trop-plein :

Profondeur d’eau 14″(35,6 cm)

Capacité 63 gal (238,5 L)

* Mesures approximatives pour comparaison uniquement.

Dimensions de découpe d’encastrement :

58″(147,3 cm) x 34″(86,4 cm)

VHzA

Pompe : 1 vitesse 120 60 7,5

Chauffe-eau : 1,5 kW 120 60 12,5

Panneau d’accès minimal à la

pompe/commande (obligatoire) : 20″(50,8 cm) L x

15″(38,1 cm) H

Service électrique requis (2 requis)

Deux circuits électriques dédiés requis, chacun protégé par un

disjoncteur différentiel de classe A (GFCI) :

Pompe/commande 120 V., 15 A., 60 Hz

Chauffe-eau 120 V., 15 A., 60 Hz

Localiser les prises derrière la baignoire à hydromassage et

dans une distance de 24″(61 cm) de la pompe et du

chauffe-eau.

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous ce produit doit pouvoir soutenir une charge

minimale de 44 lbs/pied carré (215 Kg/m2).

Le bandeau doit être installé avant d’installer le sol ﬁni et les

matériaux du mur.

Lors de l’installation d’un robinet sur le rebord, s’assurer qu’il n’y

ait pas d’interférence avec le trop plein du drain et le système de

circulation avant de percer des oriﬁces. Consulter les codes

nationaux et locaux pour les exigences d’espace d’air minimum

lors de l’installation d’un bec sur le comptoir du robinet.

Ce meuble est conforme aux normes ANSI Z124.1.2. Toutes les

dimensions sont nominales.

18-1/2"

(47 cm)

20"

(50,8 cm)

8-11/16" (22,1 cm)

1-11/16"

(4,3 cm)

(7,6 cm)

2-7/8"

(7,3 cm)

1" (2,5 cm)

3-1/2"

(8,9 cm)

18"

(45,7 cm)

60" (152,4 cm)

Ø Ext. 1-1/2"

36" (91,4 cm)

1-1/4"

(3,2 cm)

1/2" (1,3 cm)

R. Max

1-1/2"

(3,8 cm)

Aucun changement des mesures n'est

nécessaire si connecté au drain illustré.

(K-7161-AF ou K-7161M-AF)

Accès à la pompe/contrôle

(si le bandeau n'est pas utilisé)

20" (50,8 cm) L x

15" (38,1 cm) H

Détail de la

bride intégrée

Détail de

l'encastrement

Emplacement recommandé du robinet

Kohler Co. 3 1014697-1-B

Diagrama de instalación

Bañera de hidromasaje

Información sobre el producto

Producto correspondiente:

Estilo con borde de sobreponer K-1239-H

Reborde integral, desagüe a la izquierda K-1239-LH

Reborde integral, desagüe a la derecha K-1239-RH

Producto*:

Área de la bañera:

Área del fondo 46″(116,8 cm) x 24″(61 cm)

Área superior 54″(137,2 cm) x 27″(68,6 cm)

Peso 110 lbs (49,9 kg)

Al rebosadero:

Profundidad del

agua 14″(35,6 cm)

Capacidad 63 gal (238,5 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Dimensiones de la abertura de sobreponer:

58″(147,3 cm) x 34″(86,4 cm)

VHzA

Bomba: 1-velocidad 120 60 7,5

Calentador: 1,5 kW 120 60 12,5

Panel de acceso mínimo para la

bomba/control (se requiere): 20″(50,8 cm) de ancho x

15″(38,1 cm) de alto

Requisitos eléctricos (requiere 2

circuitos)

Requiere dos circuitos dedicados, protegidos con interruptores

de circuito con pérdida a tierra (GFCI) de Clase A:

Bomba/control 120 V, 15 A, 60 Hz

Calentador 120 V, 15 A, 60 Hz

Coloque los tomacorrientes detrás de la bañera de hidromasaje

y a menos de 24″(61 cm) de la bomba y del calentador.

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de este producto debe poder soportar

una carga mínima de 44 lbs/pie cuadrado (215 kg/metro

cuadrado).

El faldón debe instalarse antes que los materiales de acabado del

piso y la pared.

En caso de instalar la grifería en el borde, asegúrese de que no

interﬁera con el rebosadero de desagüe y el sistema de circulación

antes de taladrar los oriﬁcios. Consulte los códigos locales y

nacionales para obtener los requisitos mínimos de separación al

instalar un surtidor en la superﬁcie plana para la grifería.

Este producto cumple con la norma Z124.1.2 de ANSI. Todas las

dimensiones son nominales.

18-1/2"

(47 cm)

20"

(50,8 cm)

8-11/16" (22,1 cm)

1-11/16"

(4,3 cm)

(7,6 cm)

2-7/8"

(7,3 cm)

1" (2,5 cm)

3-1/2"

(8,9 cm)

18"

(45,7 cm)

60" (152,4 cm)

1-1/2" D.E.

36" (91,4 cm)

1-1/4"

(3,2 cm)

1/2" (1,3 cm)

R. Máx

1-1/2"

(3,8 cm)

No es necesario cambiar las medidas si se

conecta con el desagüe ilustrado.

(K-7161-AF o K-7161M-AF)

Acceso a la bomba/control

(si no se emplea faldón)

20" (50,8 cm) de ancho x

15" (38,1 cm) de alto

Detalle del

reborde integral

Detalle del borde

de sobreponer

Área recomendada para la grifería

Kohler Co. 4 1014697-1-B
