Kohler K-1492 Guida rapida

Roughing-In Guide

Whirlpool

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

K-1492

Product Information

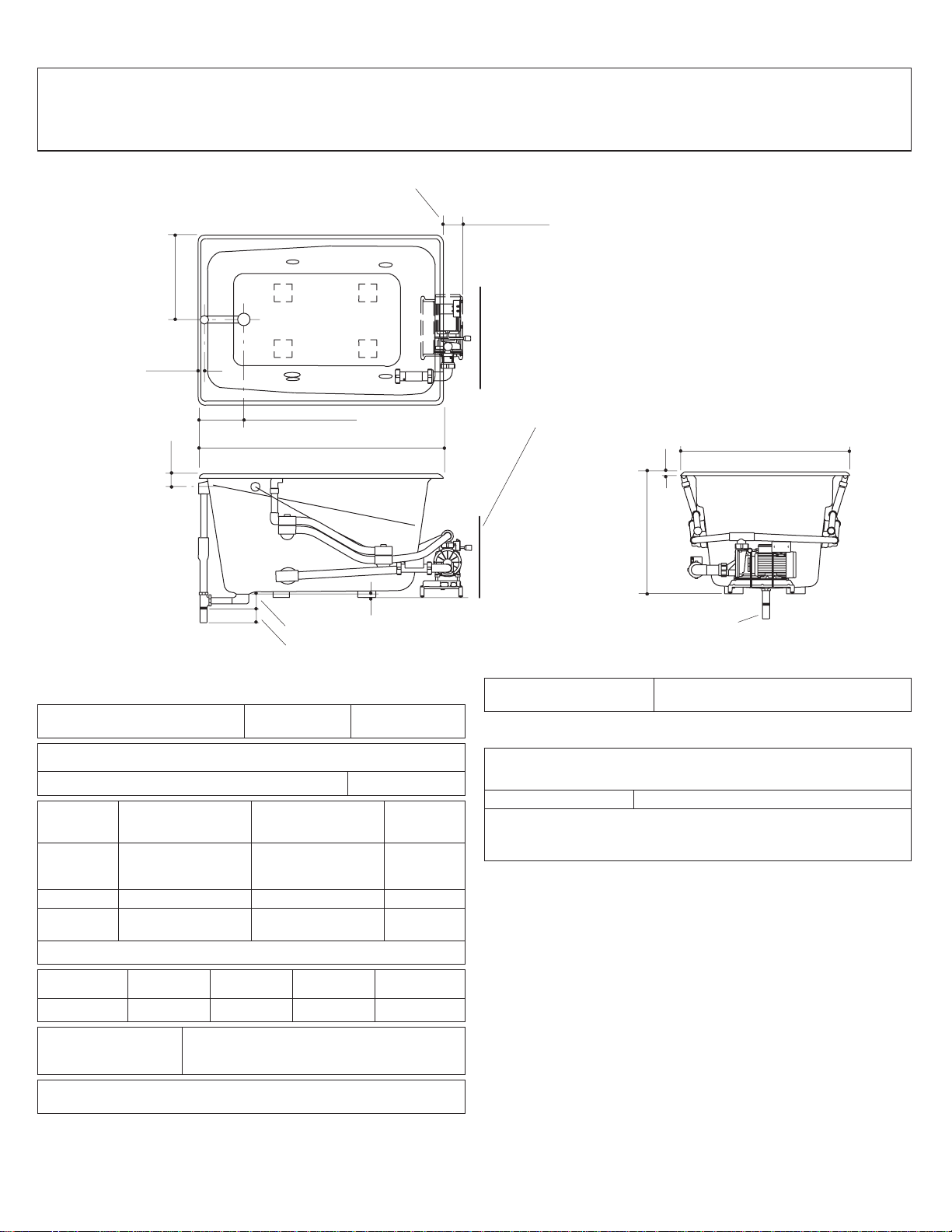

Bath whirlpool K-1492-H2 shown

Required accessories:

Jet trim kit K-9694

Fixture*: basin area top area weight

Bathing

well 36″(91.4 cm) x

20-1/2″(52.1 cm) 42″(106.7 cm) x

26″(66 cm) 103 lbs

(46.7 kg)

water depth capacity

overﬂow 17-1/2″(44.5 cm) 68 gal (257.4 L)

* Approximate measurements for comparison only.

Pump Heater V Hz A

1.5 hp 1.5 kW 240 50/60 11

Drop-in cutout 46-1/2″(118.1 cm) x 30-1/2″(77.5 cm)

Minimum required access panel:

Pump/control 20″(50.8 cm)Wx15″(38.1 cm) H

Required Electrical Service

Dedicated circuit required, protected with a Class A

Ground-Fault Circuit-Interrupter (GFCI) or Earth-Leakage

Circuit-Breaker (ELCB):

Pump/control 220/240 V, 20 A, 50/60 Hz

Locate the outlet behind the whirlpool and within 24″

(61 cm) of the pump.

Notes

NOTE: Pump protrusion beyond rim.

Install this product according to the installation guide.

Floor support under whirlpool must provide for a minimum of

1000 lbs (453.6 kg).

Hot water supply should be 70% of capacity or greater.

Installations will vary.

Fixture conforms to ANSI Standard Z124.1. All dimensions are

nominal.

No change in measurements if connected

with drain illustrated. (K-7163 or K-7163M)

1-1/2" OD

3/4" (1.9 cm)

Pump/Control Access

20" (50.8 cm) W x 15"

(38.1 cm) H Minimum

(Typical)

3/4" (1.9 cm) 32" (81.3 cm)

23-3/8"

(59.4 cm)

4" (10.2 cm)

1-1/8"

(2.9 cm)

2-7/8"

(7.3 cm) 48" (21.9 cm)

8-3/4" (22.2 cm)

16"

(40.6 cm)

Note: Pump Protrusion Beyond Rim

3" (7.6 cm)

2-7/8" (7.3 cm)

1022393-1-B 2 Kohler Co.

Guide de raccordement

Baignoire à hydromassage

Informations sur le produit

Baignoire à hydromassage K-1492-H2 illustré

Accessoires nécessaires:

Kit de garniture de jet K-9694

Appareil

sanitaire*: espace du bassin espace supérieur poids

Bassin de

baignoire

36″(91,4 cm) x

20-1/2″(52,1 cm) 42″(106,7 cm) x

26″(66 cm) 103 lbs

(46,7 kg)

profondeur d’eau capacité

Au trop

plein 17-1/2″(44,5 cm) 68 gal (257,4 L)

* Mesures approximatives pour comparaison uniquement.

Pompe Chauffeau V Hz A

1,5 CV 1,5 kW 240 50/60 11

Découpe

d’encastrement 46-1/2″(118,1 cm) x 30-1/2″(77,5 cm)

Panneau d’accès minimal requis:

Pompe/contrôle 20″(50,8 cm) L x 15″(38,1 cm) H

Branchement électrique requis

Circuit dédié requis, protégé par un Disjoncteur Différentiel de

Classe A :(GFCI) ou Disjoncteur de Mise à la Terre (ELCB):

Pompe/contrôle 220/240 V. 20 A. 50/60 Hz.

Localiser la prise derrière la baignoir à hydromassage et dans

les 24″

(61 cm) de la pompe.

Remarques

REMARQUE : Pompe dépassant au delà du rebord.

Installer ce produit selon le guide d’installation.

Le sol sous la baignoire à hydromassage doit pouvoir soutenir une

charge minimale de 1000 lbs (453,6 kg).

L’alimentation d’eau chaude doit être d’une capacité de 70% ou

plus. Les installations varieront.

Les dimensions de l’appareil sanitaire sont nominales et conformes

au standard ANSI Z124.1.

Aucun changement des mesures n'est

nécessaire si connecté au drain illustré.

(K-7163 ou K-7163M)

3/4" (1,9 cm)

Accès pompe/contrôle

20" (50,8 cm) L x 15"

(38,1 cm) H minimum

(typique)

3/4" (1,9 cm) 32" (81,3 cm)

23-3/8"

(59,4 cm)

4" (10,2 cm)

1-1/8"

(2,9 cm)

2-7/8"

(7,3 cm) 48" (21,9 cm)

8-3/4" (22,2 cm)

16"

(40,6 cm)

Remarque: Dépassement pompe

au delà du rebord

3" (7,6 cm)

2-7/8" (7,3 cm) Ø Ext. 1-1/2"

Kohler Co. 3 1022393-1-B

Diagrama de instalación

Bañera de hidromasaje

Información sobre el producto

Bañera de hidromasaje K-1492-H2 ilustrada

Accesorios requeridos:

Kit decorativo de jets K-9694

Producto*: área del fondo área superior peso

Área de

la bañera 36″(91,4 cm) x

20-1/2″(52,1 cm) 42″(106,7 cm) x

26″(66 cm) 103 lbs

(46,7 kg)

profundidad del

agua capacidad

rebosadero 17-1/2″(44,5 cm) 68 gal (257,4 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Bomba Calentador V Hz A

1,5 hp 1,5 kW 240 50/60 11

Abertura de

sobreponer 46-1/2″(118,1 cm) x 30-1/2″(77,5 cm)

Panel de acceso mínimo requerido:

Bomba/control 20″(50,8 cm) de ancho x 15″(38,1

cm) de alto

Requisitos eléctricos

Requiere un circuito dedicado protegido con un interruptor de

pérdida a tierra (GFCI) de clase A o un disyuntor de fuga a

tierra (ELCB):

Bomba/control 220/240 V, 20 A, 50/60 Hz

Coloque el tomacorriente detrás de la bañera de hidromasaje y

a menos de 24″(61 cm) de la bomba.

Notas

NOTA: La bomba sobresale del borde.

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de la bañera de hidromasaje debe poder

soportar como mínimo 1000 lbs (453,6 kg).

El suministro de agua caliente debe llegar al 70% de la capacidad o

más. Varía según la instalación.

El producto cumple con la norma Z124.1 del ANSI. Todas las

dimensiones son nominales.

No es necesario cambiar las medidas si se

conecta con el desagüe ilustrado. (K-7163

o K-7163M)

3/4" (1,9 cm)

Acceso a la bomba/control

mínimo de 20" (50,8 cm) de

ancho x 15" (38,1 cm) de alto

(típico)

3/4" (1,9 cm) 32" (81,3 cm)

23-3/8"

(59,4 cm)

4" (10,2 cm)

1-1/8"

(2,9 cm)

2-7/8"

(7,3 cm) 48" (21,9 cm)

8-3/4" (22,2 cm)

16"

(40,6 cm)

Nota: La bomba sobresale del borde

1-1/2" D.E.

2-7/8" (7,3 cm)

3" (7,6 cm)

Kohler Co. 4 1022393-1-B
