Kohler K-1160P Guida rapida

Roughing-In Guide

Corner Acrylic Bath Whirlpool

Canada

Mproduct numbers are for Mexico (i.e. K-12345M)

Los números de productos seguidos de Mcorresponden a México (Ej.

K-12345M)

Français, page 3

Español, página 4

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

K-1160P, K-1160P-F

Product Information

Applicable product:

Drop-in rim style, right-hand pump K-1160P

Tile ﬂange, right-hand pump K-1160P-F

Fixture*:

Bathing well:

Basin area, bottom 52” (132.1 cm) x 38-3/4” (98.4 cm)

Basin area, top 61” (154.9 cm) x 46-1/4” (117.5 cm)

Weight 118 lbs (53.6 kg)

To overﬂow:

Water depth 15″(38.1 cm)

Capacity 96 gal (363.6 L)

* Approximate measurements for comparison only.

Pump: V Hz A

1-speed 120 60 7.5

Minimum access panel pump/control:

20″(50.8 cm) W x 15″(38.1 cm) H required

Required Electrical Service

Dedicated circuit required, protected with a Class A

Ground-Fault Circuit-Interrupter (GFCI):

Pump/control 120 V, 15 A, 60 Hz

Notes

Install this product according to the installation guide.

Floor support under this product must provide for a minimum of

48 lbs/square foot (234 kg/square meter) loading.

This ﬁxture conforms to CSA B45 and ANSI Standard Z124.1.2. All

dimensions are nominal.

27-1/2" (69.9 cm)

135˚

1-1/2" OD

135˚

3" (7.6 cm)

60" (152.4 cm)

35"

(88.9 cm)

35"

(88.9 cm)

60"

(152.4 cm)

29" (73.7 cm)

29"

(73.7 cm)

1/2" (1.3 cm)

43-3/4"

(111.1 cm)

13-1/8"

(33.3 cm)

4-7/8"

(12.4 cm)

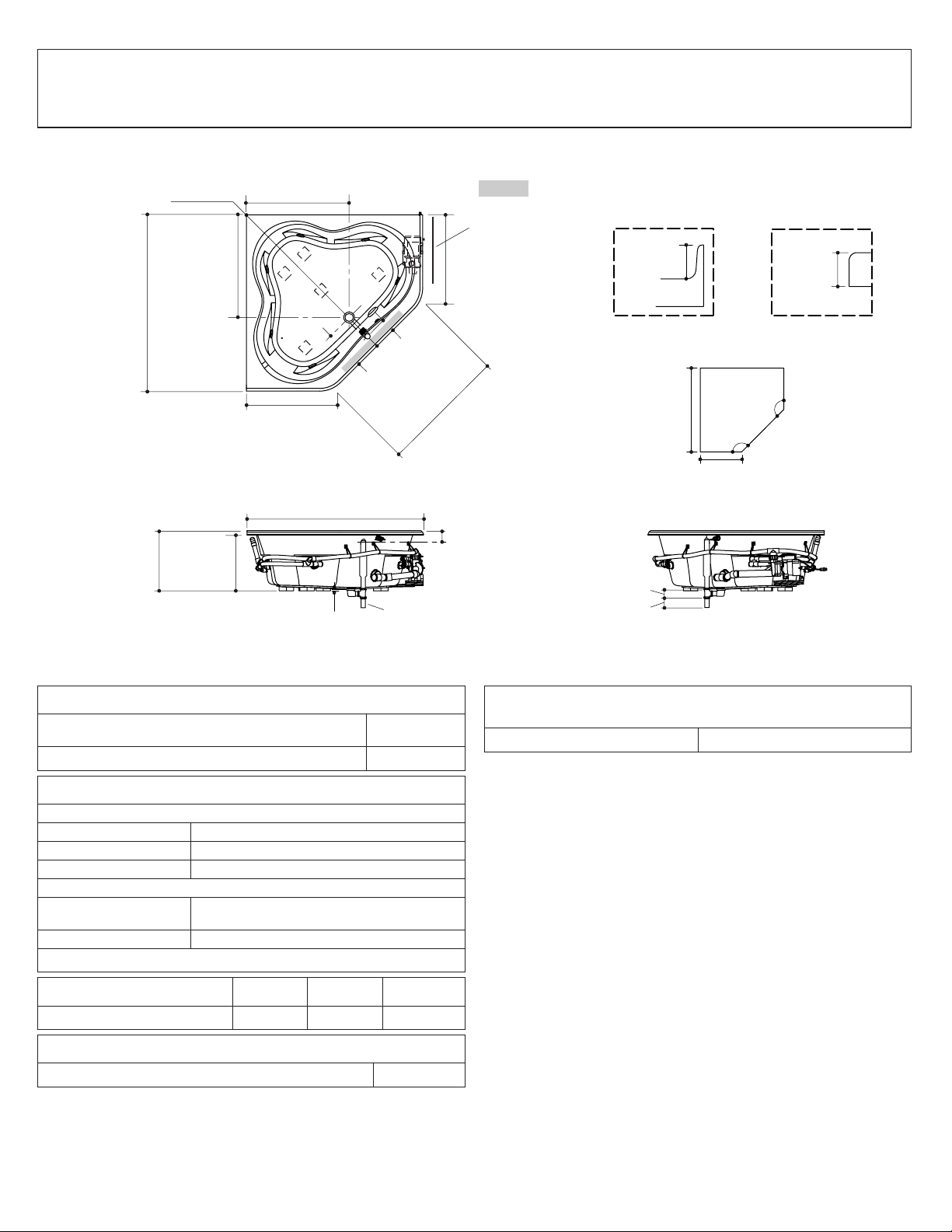

Drop-In Rim Style

Cut-Out Detail

57-1/2"

(146.1 cm)

1-1/2"

(3.8 cm)

Drop-In Rim

Detail

2-7/8" (7.3 cm)

63"

(160 cm)

19-1/2"

(49.5 cm)

2-7/8"

(7.3 cm)

21"

(53.3 cm)

1-1/4"

(3.2 cm)

Tile Flange

Detail

Pump/Control

Access

No change in measurements if connected with

drain illustrated. (K-11677 or K-11677M)

Recommended faucet area

1041921-1-B 2 Kohler Co.

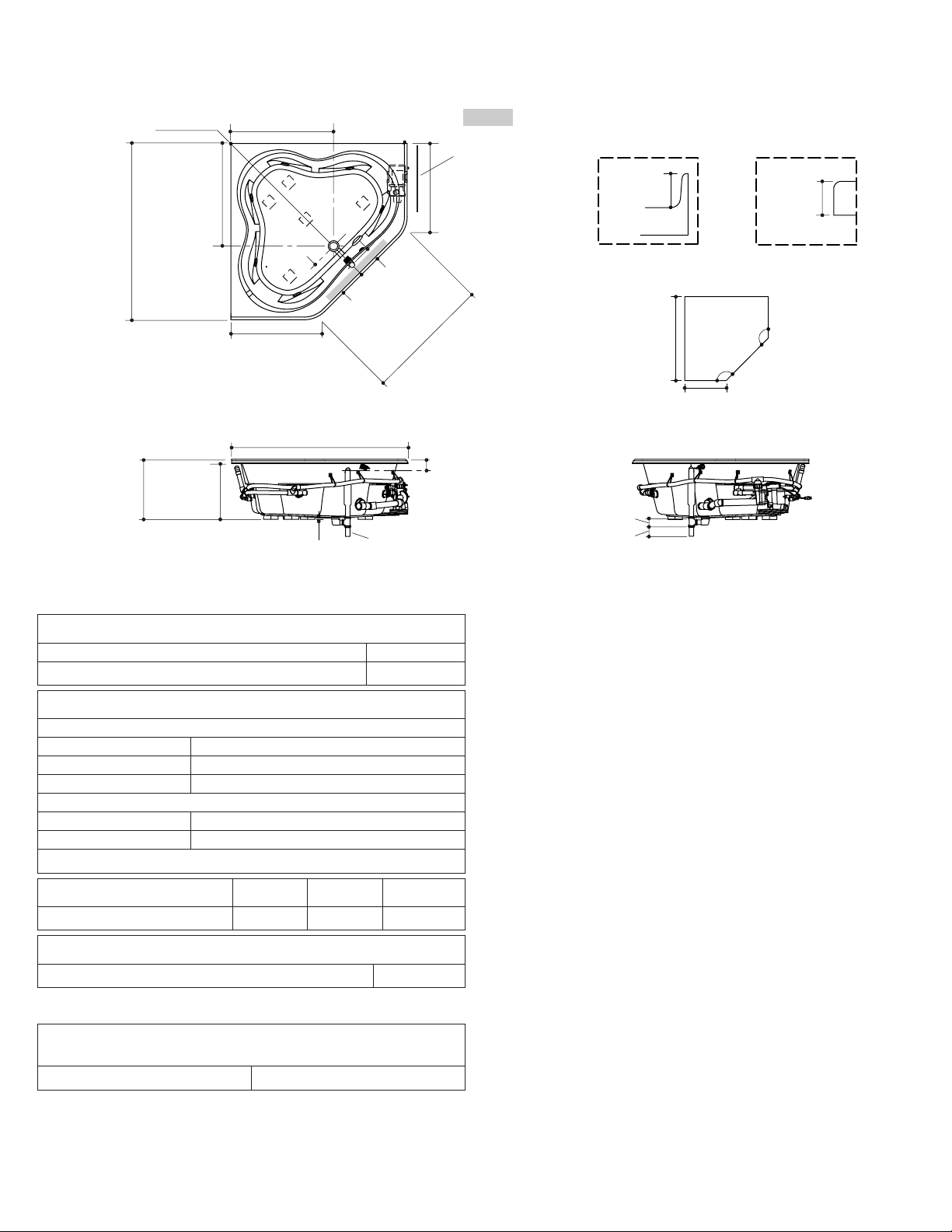

Guide de raccordement

Baignoire à hydromassage en angle en acrylique - Canada

Information sur le produit

Produit applicable:

Style de rebord encastré, pompe à droite K-1160P

Bride carrelée, pompe à droite K-1160P-F

Appareil sanitaire*:

Bassin de baignoire:

Espace du bassin,

base 52” (132,1 cm) x 38-3/4” (98,4 cm)

Espace du bassin,

dessus 61” (154,9 cm) x 46-1/4” (117,5 cm)

Poids 118 lbs (53,6 kg)

Au trop-plein:

Profondeur d’eau 15″(38,1 cm)

Capacité 96 gal (363,6 L)

* Mesures approximatives pour comparaison uniquement.

Pompe: V Hz A

1-vitesse 120 60 7.5

Panneau d’accés minimal à la pompe/contrôle:

20″(50,8 cm) L x 15″(38,1 cm) H requis

Branchement électrique requis

Circuit dédié requis, protégé par un Disjoncteur Différentiel de

Classe A (GFCI):

Pompe/contrôle 120 V, 15 A, 60 Hz

Remarques

Installer ce produit selon le guide d’installation.

Le support du sol sous ce produit doit pouvoir soutenir une charge

minimale de 48 lbs/pied carré (234 Kg/mètre carré).

Ce meuble est conforme aux standards CSA B45 et ANSI Z124.1.2.

Toutes les dimensions sont nominales.

27-1/2" (69,9 cm)

135˚

Ø Ext. 1-1/2"

135˚

3" (7,6 cm)

60" (152,4 cm)

35"

(88,9 cm)

35"

(88,9 cm)

60"

(152,4 cm)

29" (73,7 cm)

29"

(73,7 cm)

1/2" (1,3 cm)

43-3/4"

(111,1 cm)

13-1/8"

(33,3 cm)

4-7/8"

(12,4 cm)

Détail de la découpe du

style rebord intérieur

57-1/2"

(146,1 cm)

1-1/2"

(3,8 cm)

Détail de

l'encastrement

2-7/8" (7,3 cm)

63"

(160 cm)

19-1/2"

(49,5 cm)

2-7/8"

(7,3 cm)

21"

(53,3 cm)

1-1/4"

(3,2 cm)

Détail de bride

de carrelage

Accès à la

pompe/contrôle

Aucun changement dans les mesures ne sera nécessaire si

connecté avec le drain illustré. (K-11677 ou K-11677M)

Emplacement recommandé du robinet

Kohler Co. 3 1041921-1-B

Diagrama de instalación

Bañera de hidromasaje acrílica en esquina - Canadá

Información sobre el producto

Producto correspondiente:

Estilo de borde de sobreponer, bomba a la

derecha K-1160P

Reborde para azulejo, bomba a la derecha K-1160P-F

Producto*:

Área de la bañera:

Área del fondo 52” (132,1 cm) x 38-3/4″(98,4 cm)

Área superior 61″(154,9 cm) x 46-1/4″(117,5 cm)

Peso 118 lbs (53,6 kg)

Al rebosadero:

Profundidad del

agua 15″(38,1 cm)

Capacidad 96 gal (363,6 L)

* Dimensiones aproximadas sólo para ﬁnes de comparación.

Bomba: V Hz A

1-velocidad 120 60 7,5

Panel de acceso mínimo para la bomba/control:

20″(50,8 cm) de ancho x 15″(38,1 cm) de alto requerido

Requisitos eléctricos

Requiere un circuito dedicado, protegido con un interruptor de

circuito con pérdida a tierra (GFCI) de Clase A:

Bomba/control 120 V, 15 A, 60 Hz

Notas

Instale este producto conforme a la guía de instalación.

El soporte del piso debajo de este producto debe poder soportar

una carga mínima de 48 lbs/pie cuadrado (234 kg/metro

cuadrado).

Este producto cumple con la norma CSA B45 y Z124.1.2 de ANSI.

Todas las dimensiones son nominales.

27-1/2" (69,9 cm)

135˚

1-1/2" D.E.

135˚

3" (7,6 cm)

60" (152,4 cm)

35"

(88,9 cm)

35"

(88,9 cm)

60"

(152,4 cm)

29" (73,7 cm)

29"

(73,7 cm)

1/2" (1,3 cm)

43-3/4"

(111,1 cm)

13-1/8"

(33,3 cm)

4-7/8"

(12,4 cm)

Detalle de la abertura para el estilo

de borde de sobreponer

57-1/2"

(146,1 cm)

1-1/2"

(3,8 cm)

Detalle del borde

de sobreponer

2-7/8" (7,3 cm)

63"

(160 cm)

19-1/2"

(49,5 cm)

2-7/8"

(7,3 cm)

21"

(53,3 cm)

1-1/4"

(3,2 cm)

Detalle del reborde

para azulejo

Acceso a la

bomba/control

No es necesario cambiar las medidas si se conecta

con el desagüe ilustrado. (K-11677 o K-11677M)

Área recomendada para la grifería

Kohler Co. 4 1041921-1-B
