Kongskilde KAI 20 Manuale

Brugsanvisning
Gebrauchsanweisung
Directions for use
Instructions de service
Istruzioni per l'uso
Gebruiksaanwijzing
Libro de instrucciones
Bruksanvisning
KAI 20/35/65

2
Indholdsfortegnelse
DK
1. Generelle sikkerhedsforskrifter
2. Beskrivelse af maskinen
3. Tekniske data
4. Installationsanvisning
5. Brugsanvisning
6. Vedligeholdelse
7. Fejlnding
1. Generelle sikkerhedsforskrifter
• GENNEMLÆSALLEANVIS-
NINGERIDENNEMANUAL,
INDENDEBENYTTERAPPA-
RATET.
• Apparatetmåkuntilsluttesetel-
anlæg, der er udført i henhold til
gældende lov. Det anbefales at
installere en differentialafbryder
før strømforsyningen.
• Tagstikketudafvægkontakten,
inden De foretager noget som
helst vedligeholdelsesindgreb.
• Kontrollérstrømforsynings-
kabletstilstandførbrug.Kablet
måikkeværebøjet,spændt,
klemtellerpåandenmådebe-
skadiget.
• Strømforsyningskabletmåkun
udskiftesafspecialuddannet
personale.Dermåkunanven-
desetkabelaftypeH07RNmed
vandstænk-beskyttetstik.
• Berørikkeaøbsgassernes
udgangsrør.Risikoforforbræn-
dingsskader!
• Apparateterkunegnettilindu-
striel brug.
2. Beskrivelse af maskinen
• Flytbargasolie-drevenvarmluft-
generator med lukket forbræn-
dingskammer og forbindelsesrør
til skorsten for bortledning af
røg.
3.Tekniskedata
Type KAI20 KAI35 KAI65
Varmeeffekt(kW) 25 40 75
Luftkapacitet(m3/t) 1100 2050 3000
Gasolieforbrug (kg/t) 2,12 3,39 6,35
Lydtryk(db(A)) 72 70 71
Spænding(V) 230/50Hz 230/50Hz 230/50Hz
Eleffekt(W) 450 540 670
Ampereforbrug(A) 1,5 2,4 2,7
Vægt(kg) 59 75 105
Længde(mm) 1160 1250 1560
Bredde(mm) 580 580 660
Højde(mm) 950 1050 1190
Skorstensdiameter(mm) 140 140 140
Tankensvolumen(l) 38 80 80

3
4. Installationsanvisning
4.1. Generelle anvisnin-
ger
• Apparatetmåikkeinstalleresi
nærheden af antændelige mate-
rialerellerilokalermedbrand-
ogeksplosionsrisiko.
• Installationslokaletbørhaveet
minimumvolumenpåhhv.300
m3for25kW-modellen,540m3
for40kW-modellenog1050m3
for75kW-modellen,idetman
skal tage hensyn til et varmebe-
hovpå50W/m3.
• Hvisapparatetinstalleresiluk-
kede lokaler, hvor røg udledes
gennem skorsten, skal installa-
tøren sørge for en lufttilførsel fra
detfripåca80m3/h for en god
forbrænding.Hvisapparateter
installeret i et lukket lokale, hvor
røg ikke udledes til det fri gen-
nem skorsten, skal installatøren
sørge for en god ventilation af
selve lokalet. En god ventilation
eropnået,nårlokaletharen
luftudskiftningpå2,5gangepr.
time.Foratopnådenneværdi
skal installatøren om nødvendigt
foretageenåbningforindgangs-
luftibunden,ogenåbningfor
udgangsluftitoppen,idetdisse
åbningerbørhaveetfritareal
påmindst0,8m2.Hvisapparatet
anvendesindenforbygge-el-
ler landbrugssektoren, skal de
pågældendesikkerhedsforskrif-
teroverholdes,ogspecieltde
forskrifter, der vedrører følgende
minimumafstande til brandfarlige
materialerellerkomponenter:
Afstandpåside: 0,60m
Luftindtagsside: 0,60m
Afstandpåtop: 1,50m
Varmluftsafgangside: 3,00m
• Apparatetbørinstalleresietlo-
kale med ikke brændbare gulve
og lofter, der for øvrigt er i over-
ensstemmelse med gældende
brandsikkerhedsforskrifter.
• Åbningertilluftensind-og
udledningmåunderingenom-
stændighed overdækkes, end
ikke delvis.
4.2.Installationeribyg-
ge- og landbrugssekto-
ren.
• Apparatetmåkunbetjenesaf
specialuddannetpersonale,der
overholder fabrikantens brugs-
anvisning.
• Apparatetbørinstallerespå
ensådanmåde,atpersonale
ved betjening ikke udsættes for
risikopågrundafrøgellervarm-
luftsgennemstrømning. Endvi-
dere bør man forebygge brandri-
siko. Overhold de forskrevne
brandsikkerhedsafstande.
• Hvisapparatetanvendesiluk-
kede lokaler med skorsten,
skal en tilstrækkelig ventilation
garanteres.Detteopnåsnår
apparatetyderenmaksimalno-
minelvarmeeffektpå0,1kW/m3
i forhold til lokalets volumen,
og der er en stadig og naturlig
luftcirkulationgennemdøreog
vinduer.
• Hvisapparatetanvendesiluk-
kede lokaler uden skorsten, skal
en god ventilation garanteres.
Detteopnåsnårapparatetyder
en maksimal nominel varmeef-
fektpå0,033kW/m3i forhold til
lokalets volumen, og der er en
konstantognaturligluftcirkula-
tion gennem døre og vinduer.
• Hvisdemaksimalekoncentrati-
onsværdierforgiftigestofferpå
arbejdspladsenerindenforde
tilladte værdier, og O2-indholdet
er lig med eller større end 17%,
erderingensundhedsfarepå
grundafforhøjkoncentrationaf
giftige stoffer i luften.
• Apparatetmåikkeinstalleresi
lokalermedbrand-ogeksplosi-
onsrisiko.
• Apparatetskalinstalleresien
stabilposition.
Kontroller
• Afhængigtafarbejdsforholdene,
og i gennemsnit mindst en gang
omåret,skalapparatetkontrol-
leresafspecialuddannetperso-
nale.
• Apparatetsoperatørerbør,in-
denapparatettagesibrug,kon-
trollere, at alle brugsanvisninger,
sikkerheds-ogbeskyttelsesfor-
skrifter er overholdt.

4
5.Brugsanvisning
5.1.Start.
• Hvisapparatetskaldrivesmed
rumtermostat(230V),tages
beskyttelseshætten ud fra ter-
mostatudtaget(g.1,nr.1),og
der indsættes termostatstik i
udtaget.Hvisapparatetikkeskal
drives med rumtermostat, sæt-
tes termostatudtagets beskyttel-
seshætte ind i udtaget.
• Fyldapparatetstankopmedren
gasolie.
• Slutstikkettiletenfaset230V~
50Hzstrømudtagmedjordfor-
bindelse. Den grønne signal-
lampe(g.1,nr.4)lyser,når
apparateterspændingssat.
Jordforbindelse er obligato-
risk.
• Tilslutapparatettilevt.skorsten
eller rørledning til bortledning
afrøgtildetfri.Foratopnået
trækpåmindst0,1mbarirøg-
ledningen, er det nødvendigt,
at røgstrømmen virkeligt er
opadgående.Undgåatinstal-
lere bøjninger eller kurvede rør
iledningensførste3m.Hvis
apparatetanvendesilukkedelo-
kaler uden skorsten, overholdes
installationsanvisningerne (afsnit
4).
• Hvisapparateterudstyretmed
rumtermostat, justeres denne til
maksimaltemperatur.
• Drejafbryderen(g.1,nr.3)til
stilling"ON".
• Justértermostatentilønsket
temperatur.
5.2.Manueltilbagestil-
ling
• Apparateterudstyretmeden
trykknap-signallampetilmanuel
tilbagestilling(RESET)(g.1,nr.
2).Nårapparatetblokeres,lyser
trykknappensrødesignallampe
(g.1,nr.2).Hvisdettesker,
trykpåRESET-knappenforat
starteapparatet(seogsåafsnit-
tet“Fejlnding”).
5.3.Standsning.
• Drejafbryderentilstilling"OFF".
Ventilatoren fortsætter med at
rotereica3minutterforatkøle
forbrændingskammeretned;ap-
paratetslukkesafsigselv,når
temperaturenertilstrækkeligt
lav.
Standsikkeapparatetvedat
trække stikket ud.

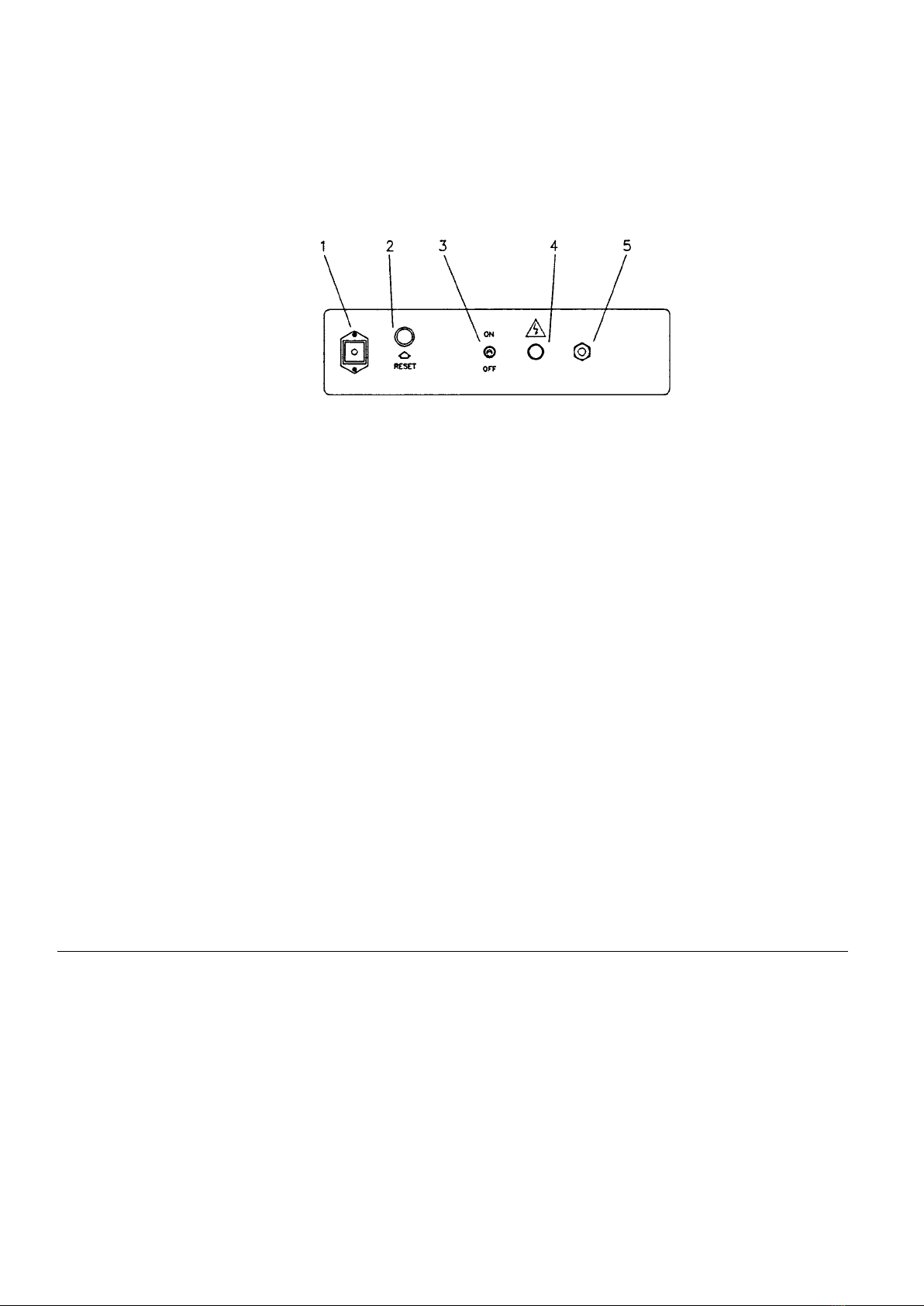

g.1
Stikketskaltagesud,inden
nogen form for vedligeholdelse
foretages på apparatet.
Vedligeholdelseskalforetagesaf
specialuddannet personale (se
også afsnit 7).
• Engangpr.årbørapparatet
rengøres grundigt for at garan-
6.Vedligeholdelse
tere en god forbrænding og en
lang levetid.
• Følgendedelerengøresmed
jævnemellemrum:
oliedysenogpågældendelter;
tankenslterpatron;
elektroderne(kontrollérogså
spidsernesindbyrdesafstand);
ventilatorens blade;
apparatetsinderside(rengøres
med trykluft);
fotocelle.
• Kontrollérregelmæssigtkab-
lernes og elforbindelsernes
tilstand.
• Kontrollérregelmæssigtgasolie-
ltretstilstand,ogskiftdetom
nødvendigt ud.

5
7.Fejlnding
Fejl
Motor kører ikke.
Apparatettændes,ammen
tændes,menapparatet
blokeres.
Apparatettændes,ammen
tændesikkeogapparatet
blokeres.
Apparatettændes,men
forbrændingen er ikke god.
Apparatetblokeresfortidligt
pågrundaftermostatens
udløsning.
Årsag
Der er ingen strøm
Kableterdefekt
Rumtermostatenerindstilletpåenforlav
værdi.
Termostatudtagets beskyttelseshætte er
ikke isat.
Sikkerhedstermostatenerudløst.
Der er ingen olie.
Olieltretertilstoppet.
Oliepumpenyderintettryk.
Lækage i olierørene.
Oliedysenertilstoppet.
Tændingsfejl, elektroder i forkert stilling
eller snavset.
Oliedysenertilstoppet.
Lækage i olierørene.
Oliepumpenyderetlavttryk.
Fotocellenfårforlidtlysellererdefekt.
Forkert ventilation.
Sikkerhedstermostateneriforkertstilling.
Sikkerhedstermostatenerdefekt.
Afhjælpning
Kontrollérhovedafbryderenogforsyningsnet-
tet.
Ladenspecialuddannetteknikerudskifte
kablet.
Justertermostatentilenhøjeretemperatur.
Indsæt beskyttelseshætten i termostatudta-
get.
Fjern sikkerhedstermostatens blokering.
Fyld olie i tanken.
Rengørellerudskiftolieltret.
HenvendDemtilspecialuddannetpersonale.
Kontrollérolierøreneogskiftdemomnødven-
digt ud.
Rengørellerudskiftdysen.
HenvendDemtilspecialuddannetpersonale.
Rengørellerudskiftdysen.
Kontrollérolierøreneogskiftdemomnødven-
digt ud.
HenvendDemtilspecialuddannetpersonale.
Rengørfotocellen;hvisdetteikkeafhjælper
fejlen,henvendDemdatilspecialuddannet
personale.
HenvendDemtilspecialuddannetpersonale.
Kontrollérsikkerhedstermostatensstilling.
HenvendDemtilspecialuddannetpersonale.

6
Inhaltsverzeichnis
1. AllgemeineSicherheitshin-
weise
2. Gerätekurzbeschreibung
3. Technischedaten
4. Aufstellrichtlinien
5. Betriebsanleitung
6. Wartung
7. Betriebsstörungen
1.AllgemeineSicherheitshinweise
• BENUTZENSIEDASGERÄT
NICHT,OHNEVORHERDIE
VORLIEGENDEBETRIEBSAN-
LEITUNGGELESENZUHA-
BEN.
• DieelektrischeAnlage,andie
dasGerätangeschlossenist,
muß in Übereinstimmung mit
dengeltendenGesetzenausge-
führtwerden.Stromaufwärtszur
Steckdosesollteeinmagneto-
thermischerDifferentialschalter
vorhanden sein.
• VorallenWartungsarbeitenden
NetzsteckerausderSteckdose
ziehen.
• VorBenutzungdesGerätesdas
AnschlußkabelaufBeschädi-
gungprüfen.DasKabeldarf
nichtgeknickt,gedehnt,ge-
quetschtodersonstwiebeschä-
digt sein.
• DasAnschlußkabeldarfnurvon
Elektrofachleutenausgetauscht
werden.NurKabelvomTyp
H07RNmitspritzwasserge-
schütztemSteckerverwenden.
• DieAbgasrohrenichtberühren.
Verbrennungsgefahr!
• DieGerätedürfennurzuge-
werblichenZweckeneingesetzt
werden.
2. Gerätekurzbeschreibung
• Transportablerölbefeuerter
Warmlufterzeugermitgeschlos-
senerBrennkammerundKami-
nanschlußfürdenRauchabzug.
3.TechnischeDaten
D
Typ KAI20 KAI35 KAI65
Nennheizleistung(kW) 25 40 75
Nennluftvolumenstrom(m3/h) 1100 2050 3000
Heizölverbrauch(kg/h) 2,12 3,39 6,35
Schalldruck(db(A)) 72 70 71
Spannung(V) 230/50Hz 230/50Hz 230/50Hz
Motorleistung(W) 450 540 670
Stromaufnahme(A) 1,5 2,4 2,7
Gewicht(kg) 59 75 105
Länge(mm) 1160 1250 1560
Breite(mm) 580 580 660
Höhe(mm) 950 1050 1190
Abgasrohrdurchmesser(mm) 140 140 140
Tankinhalt(l) 38 80 80

7
4.1.AllgemeineHin
weise
• DasGerätdarfnichtinderNähe
von brennbaren Materialien oder
anfeuer-oderexplosionsgefähr-
deten Orten aufgestellt werden.
• BeieinemWärmebedarfvon50
W/m3sollte das Mindestvolumen
desRaumes,indemdasGerät
installiertistca.300m3für das
Modellmit25kW,ca.540m3für
dasModellmit40kWundca.
1050m3für das Modell mit 75
kW betragen.
• BeiAufstellungdesGerätesin
geschlossenenRäumenundAb-
leitung der Verbrennungsgase
insFreieübereinenKaminmuß
eineFrischluftzufuhrvonca.80
m3/hsichergestelltwerden,um
eine einwandfreie Verbrennung
zugewährleisten.Wirddas
GerätingeschlossenenRäu-
meneingesetztundwerdendie
Verbrennungsgasenichtüber
einenKaminabgeleitet,muß
eineausreichendeBelüftung
desRaumesgewährleistetsein.
Dies ist der Fall, wenn der Luft-
austauschineinerStundedem
2,5fachendesRaumvolumens
entspricht.Umdieszuerrei-
chen,muß,fallsnotwendig,eine
Zuluftöffnunguntenundeine
Abluftöffnungobenvorgesehen
werden. Beide müssen eine
freieFlächevonmindestens0,8
m2aufweisen.BeiEinsatzdes
Gerätes im Baugewerbe und in
derLandwirtschaftmüssendie
indenjeweiligenBereichengel-
tendenSicherheitsvorschriften
eingehalten werden. Es müssen
insbesondere die folgenden
Sicherheitsabständevonbrenn-
barenMaterialienoderKompo-
nentensichergestelltwerden:
Seitlich: 0,60m
Luftansaugseite: 0,60m
Oben: 1,50m
Luftausblasseite: 3,00m
• ImAufstellungsraummüssen
DeckeundFußbodenausfeuer-
hemmenden Materialien beste-
hen und den geltenden Feuer-
schutzrichtlinienentsprechen.
• DieAnsaug-undAusblasöffnun-
gen dürfen auf keinen Fall ver-
engtwerden,auchnichtteilwei-
se.
4.2.Aufstellungim
Baugewerbe und in der
Landwirtschaft.
• DasGerätdarfnurvonPerso-
neninBetriebgesetztwerden,
dieimUmgangmitderVorrich-
tung unterwiesen worden sind.
HierbeimußdievomHersteller
gelieferte Bedienungsanleitung
beachtetwerden.
• DasGerätmußsoaufgestellt
werden,daßdasPersonalkei-
nenGefahrendurchdieAbgase
oder den Warmluftstrom aus-
gesetztist,undso,daßkeine
Brandgefahr besteht. Brand-
schutzabständeeinhalten.
• WirddasGerätingeschlosse-
nenRäumenmitKaminbetrie-
ben,mußfüreineausreichende
Belüftung gesorgt werden. Dies
istderFall,wenneinemaximale
Nominalheizleistungvon0,1
kW/m3inBezugaufdasRaum-
volumen abgegeben wird und
einekonstanteundnatürliche
LuftzirkulationmittelsTürenund
Fensterexistiert.
• WirddasGerätingeschlosse-
nenRäumenohneKaminbetrie-
ben, muß eine gute Belüftung
gewährleistet werden. Dies ist
derFall,wenneinemaximale
Nominalheizleistungvon0,033
kW/m3inBezugaufdasRaum-
volumen abgegeben wird und
einekonstanteundnatürliche
LuftzirkulationmittelsTürenund
Fensterexistiert.
• LiegendieWertefürdiema-
ximaleKonzentrationgesund-
heitsschädlicherStoffeinder
Atemluftinnerhalbdergesetz-
lichzulässigenWerte,undist
derProzentanteilvonO2kleiner
odergleich17%,bestehtkeine
Gesundheitsgefährdungdurch
übermäßigeKonzentrationge-
sundheitsschädlicherSubstan-
zeninderAtemluft.
• DasGerätdarfnichtinfeuer-
oderexplosionsgefährdeten
Räumenaufgestelltwerden.
• DasGerätmußstandsicher
aufgestellt werden.
Kontrollen
• DasGerätsollteunterZugrun-
delegungderArbeitsbedingun-
gen,imDurchschnittminde-
stenseinmaljährlich,voneinem
Fachmannüberprüftwerden.
• DiemitderBedienungdesGe-
rätesbeauftragtenPersonen
müssen vor Inbetriebnahme
sicherstellen,daßkeineaugen-
fälligeNichtbeachtungderBe-
dienungsanleitung,derSicher-
heits-undSchutzvorschriften
vorliegt.
4.Aufstellrichtlinien

8
5.1.Inbetriebnahme
• FürdenEinsatzdesGerätes
mitRaumthermostat(230V)den
BlindsteckerderThermostat-
steckdose(Abb.1Nr.1)entfer-
nenunddenSteckerdesTher-
mostatseinstecken.Fürden
EinsatzohneRaumthermostat
denBlindsteckerderThermo-
statsteckdoseeinstecken.
• SauberesHeizölindenÖltank
des Gerätes einfüllen.
• SteckerineinegeerdeteEin-
phasenstrom-Steckdose230V
-50Hzstecken.DiegrüneKon-
trolleuchte(Abb.1Nr.4)zeigt
dieBetriebsbereitschaftdes
Gerätes an.
DieErdungistVorschrift.
• DasGerätaneinenggf.vor-
handenenKaminanschließen
oderdieAbgasemittelsRauch-
gasrohren ins Freie ableiten.
UmeinenZugvonmindestens
0,1mbarinderAbgasleitungzu
erreichen,istdaraufzuachten,
daßdieAbgasführungsteigend
verlegt wird. In den ersten drei
MeternderAbgasleitungdürfen
keineKnieoderKurvenvorhan-
densein.BeiEinsatzdesGerä-
tesingeschlossenenRäumen
ohneKaminsinddieAufstell-
richtlinienin§4zubeachten.
• IsteinRaumthermostatange-
schlossen,mußdiemaximal
möglicheTemperatureingestellt
werden.
• Schalter(Abb.1Nr.3)auf“ON”
stellen.
• DasThermostataufdiege-
wünschteTemperatureinstellen.
5.2.ManuellesAnfah-
ren
• DasGerätverfügtübereinen
Leuchtschalterzurmanuellen
Inbetriebnahme(RESET)(Abb.
1Nr.2).GehtdasGerätaufStö-
rung,schaltetsichdieroteKon-
trolleuchte(Abb.1Nr.2)ein.In
diesemFalledenRESET-Knopf
drücken,umdasGerätwieder
anzufahren.
5.3.Außerbetriebnah-
me.
• DenSchalterindiePosition
“OFF”bringen.DerLüfterbleibt
nochfürca.3MinuteninBe-
trieb,umdieBrennkammerzu
kühlen,unddasGerätschaltet
sichautomatischab,wenneine
ausreichendniedrigeTempera-
turerreichtwird.
Den Generator niemals durch
HerausziehenderNetzsteck-
dose ausschalten.
5.Betriebsanleitung
Abb.1
6.Wartung
Wartungsarbeitennurbeiher-
ausgezogenemNetzsteckervor-
nehmen.
DieWartungmußvonFachleuten
durchgeführt werden (siehe auch
§7).
• EinmaljährlichmußdasGerät
vollständig gereinigt werden, um
eine einwandfreie Verbrennung
und eine lange Lebensdauer
sicherzustellen.
• InregelmäßigenAbständenzu
reinigen:
dieÖldüseunddenzugehörigen
Filter;
denFiltereinsatzdesÖltanks;
dieElektroden(Abstandder
Spitzenüberprüfen);
dieVentilatorügel;
dasGeräteinnere(Druckluft
verwenden);
dieFotozelle.
• InregelmäßigenAbständenden
ZustandderKabelundderElek-
troanschlüsseüberprüfen.
• InregelmäßigenAbständenden
ZustanddesÖlltersüberprüfen
undfallsnotwendigauswech-
seln.

9
7. Betriebsstörungen
Störung
Motorläuftnicht.
Gerät läuft an, Flamme
brenntnichtundGerätgeth
aufStörung.
Gerät läuft an, Flamme
brenntnichtundGerätgeth
aufStörung.
Gerät läuft an, aber Ver-
brennungistnichtzufrieden-
stellend.
GerätschaltetbeiBetrieb
mitRaumthermostatzufrüh
ab.
Ursache
KeinStrom.
Kabelbeschädigt.
Raumthermostatzuniedrigeingestellt.
Blindsteckernichteingesteckt.
SicherheitsthermostathatGerätausge-
schaltet.
KeinÖlimGerät.
Öllterverschmutzt.
ÖlpumpebringtkeinenDruck.
Ölleitungenundicht.
Brennerdüseverschmutzt.
ZündereinrichtungdefektoderElektroden
verbogenoderverschmutzt.
Brennerdüseverschmutzt.
Ölleitungenundicht.
ÖlpumpebringtzuwenigDruck.
FotozellebekommtzuwenigLichtoderist
defekt.
Lüftung defekt.
Sicherheitsthermostatfalscheingestellt.
Sicherheitsthermostatdefekt.
Beseitigung
NetzschalterundZuleitungüberprüfen.
KabelvoneinemFachmannauswechseln
lassen.
ThermostataufhöhereTemperatureinstellen.
Blindsteckereingesteckt.
Sicherheitsthermostatentriegeln.
Ölauffüllen.
Öllterreinigenoderauswechseln.
DefektvomFachmannbeseitigenlassen.
Ölleitungenüberprüfenundeventuell
auswechseln.
Düsereinigenoderauswechseln.
DefektvomFachmannbeseitigenlassen.
Düsereinigenoderauswechseln.
Ölleitungenüberprüfenundgegebenenfalls
auswechseln.
DefektvomFachmannbeseitigenlassen.
Fotozellereinigen,bringtdaskeinenErfolg,
dasGerätzurReparaturgeben.
DefektvomFachmannbeseitigenlassen.
PositiondesSicherheitsthermostatsüberprü-
fen.
DefektvomFachmannbeseitigenlassen.

10
Index
1. General safety rules
2. Appliancedescription
3. Technicaldata
4. Installationinstructions
5. Instructionsforuse
6. Maintenance
7. Troubleshooting
1.Generalsafetyrules
• READTHEINSTRUCTIONS
GIVENINTHISHANDBOOK
BEFOREUSINGTHEAPPLI-
ANCE.
• Theelectricalsystemtowhich
theapplianceisconnectedmust
complywithcurrentlegislation.
It is advisable to install a differ-
entialmagneto-thermalswitch
aheadofthepoweroutlet.
• Alwaysunplugtheappliance
beforeperforminganymainte-
nanceoperations.
• Beforeusingtheappliance,
checkthepowercable.Itmust
notbebent,taut,crushedor
damaged in any way.
• Thepowercablemustbere-
placedbyqualiedpersonnel
only.UseaH07RNtypecable
onlywithplugprotectedagainst
splashesofwater.
• Donottouchtheexhaustgas
outfeed. Danger of burns!
• Theappliancemustbeinstalled
for industrial use only.
2. Description of the appliance
• Mobile,oil-redhotairgenerator
withclosedcombustioncham-
berandconnectionducttoa
stackforfumeexhaust.
3.Technicaldata
GB
Type KAI20 KAI35 KAI65
Heatingpower(kW) 25 40 75
Airdelivery(m3/h) 1100 2050 3000
Oilconsumption(kg/h) 2,12 3,39 6,35
Soundpressure(db(A)) 72 70 71
Voltage(V) 230/50Hz 230/50Hz 230/50Hz
Motorpower(W) 450 540 670
Currentintake(A) 1,5 2,4 2,7
Weight(kg) 59 75 105
Length(mm) 1160 1250 1560
Width(mm) 580 580 660
Height(mm) 950 1050 1190
Stackdiameter(mm) 140 140 140
Tankcapacity(l) 38 80 80
Questo manuale è adatto per i seguenti modelli
2
Indice
Lingue:
Altri manuali Kongskilde Stufa
Manuali Stufa popolari di altre marche

Empire Heating Systems
Empire Heating Systems WCC65 Manuale utente

Wetekom
Wetekom 92 86 43 Manuale utente

Desa
Desa SPC170-F Manuale utente

Watlow
Watlow Watrod Electric Tubular Heaters Manuale utente

Haverland
Haverland ECO-DRY GPS Series Manuale elenco delle parti

Stelpro
Stelpro ASILVC2060 Series Manuale utente
