Konig & Meyer 149/1 Manuale utente

149/1 Bassposaunenständer

- standsicheres und robustes Stativ aus Metall

- kompakt zusammenlegbar, mithin sehr gut geeignet für den mobilen Einsatz

- kann hervorragend an die meisten Baßposaunen angepasst werden dank:

-a. stufenloser Höhenverstellung des kompletten Stativs (von 700 bis 1160 mm)

-b. ebenfalls stufenloser Festlegung des Abstands zwischen Kegel und Kugel

- Holzkegel mit weichen Filzauflagen

- unkomplizierter Auf- und Abbau ohne Werkzeuge

SICHERHEITSHINWEISE

- Auf geeigneten und ebenen Untergrund achten.

- Vor der Platzierung des Instruments bitte prüfen,

-ob der Abstand zwischen dem Kegel und der

-Kugel des Stativs entsprechend eingestellt ist,

-denn:

-das Gewicht des Instruments sollte komplett

-vom Auflagekegel getragen werden.

-Die Gummikugel dient nicht zum Tragen von

-Lasten, sondern ausschließlich der Abstützung

-der Baßposaune.

-WARNUNG: zuviel Gewicht auf der Kugel

-könnte zu Verformungen des Bleches führen.

- Auf ausreichende Höhe des Stativs achten

- Instrument mit Bedacht platzieren

- Die Möglichkeit das Produkt zusammen zu

-klappen oder zu verstellen, birgt naturgemäß

-Einklemmgefahren; umsichtige und aufmerksame

-Handhabung bei Aufbau, Betrieb und Abbau sind

-daher unverzichtbar.

- Die Parkettschoner sind aus hochwertigem Material

-und so weit wie möglich frei von Weichmachern;

-zum Schutz von ganz empfindlichen Böden

-(evtl. spezielle Parkettsorten?) sollte ggf. eine

-rutschfeste Unterlage verwendet werden.

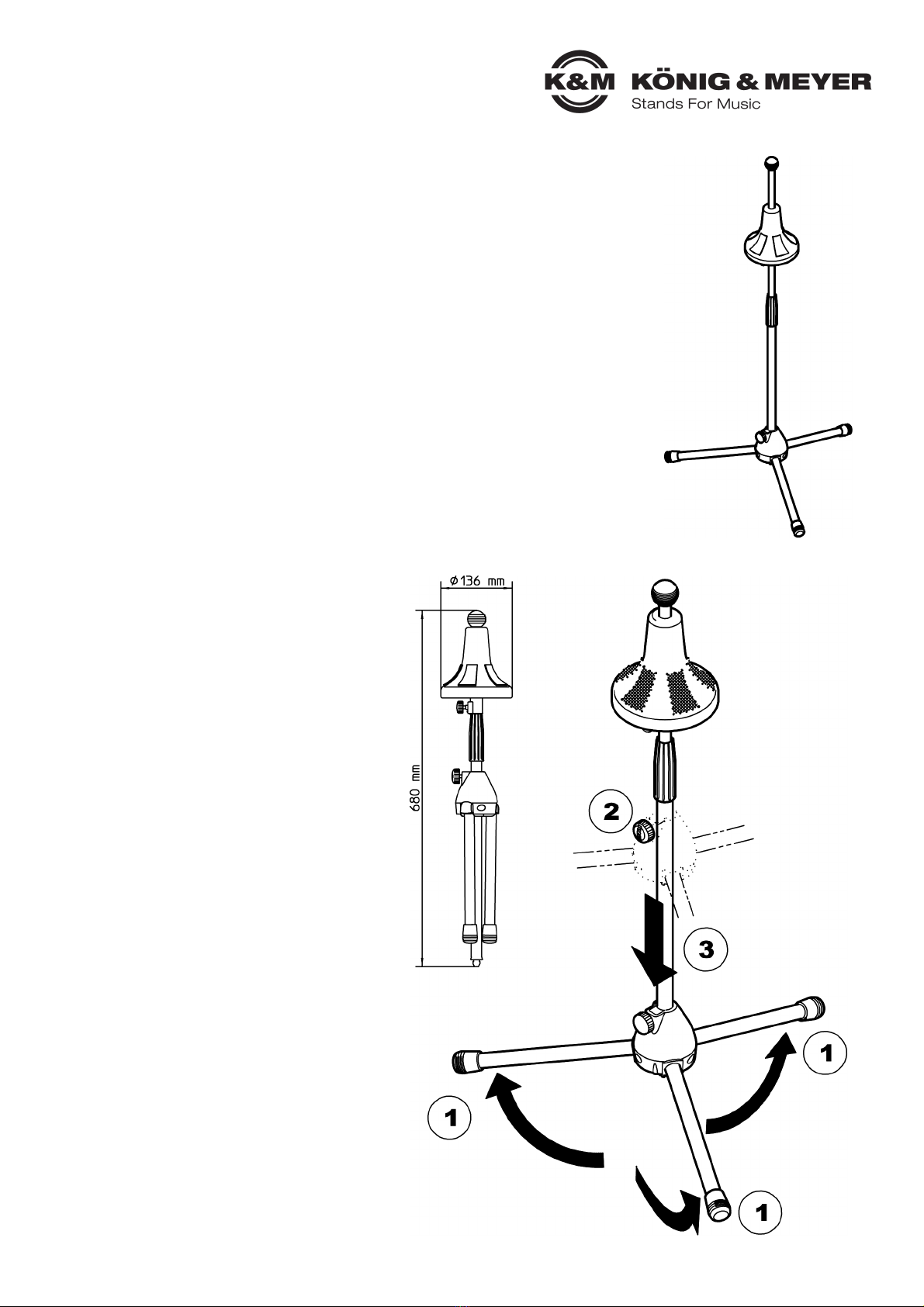

AUFBAUANLEITUNG

Der Aufbau des 14910 Bassposaunenständers

ist sehr einfach.

Alle Teile sind schon vormontiert und das Stativ

muss lediglich noch aufgestellt werden.

1Füsse auseinander klappen

2Sockelschraube lösen

3Sockel bis zum Anschlag nach unten fahren;

3Sockelschraube wieder anziehen

Vielen Dank, dass Sie sich für dieses Produkt entschieden haben. Diese Anleitung informiert Sie

über alle wichtigen Schritte bei Aufbau und Handhabung. Wir empfehlen, sie auch für den späteren

Gebrauch aufzubewahren.

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

14910-013-55 Rev.01 03-80-215-00 11/12

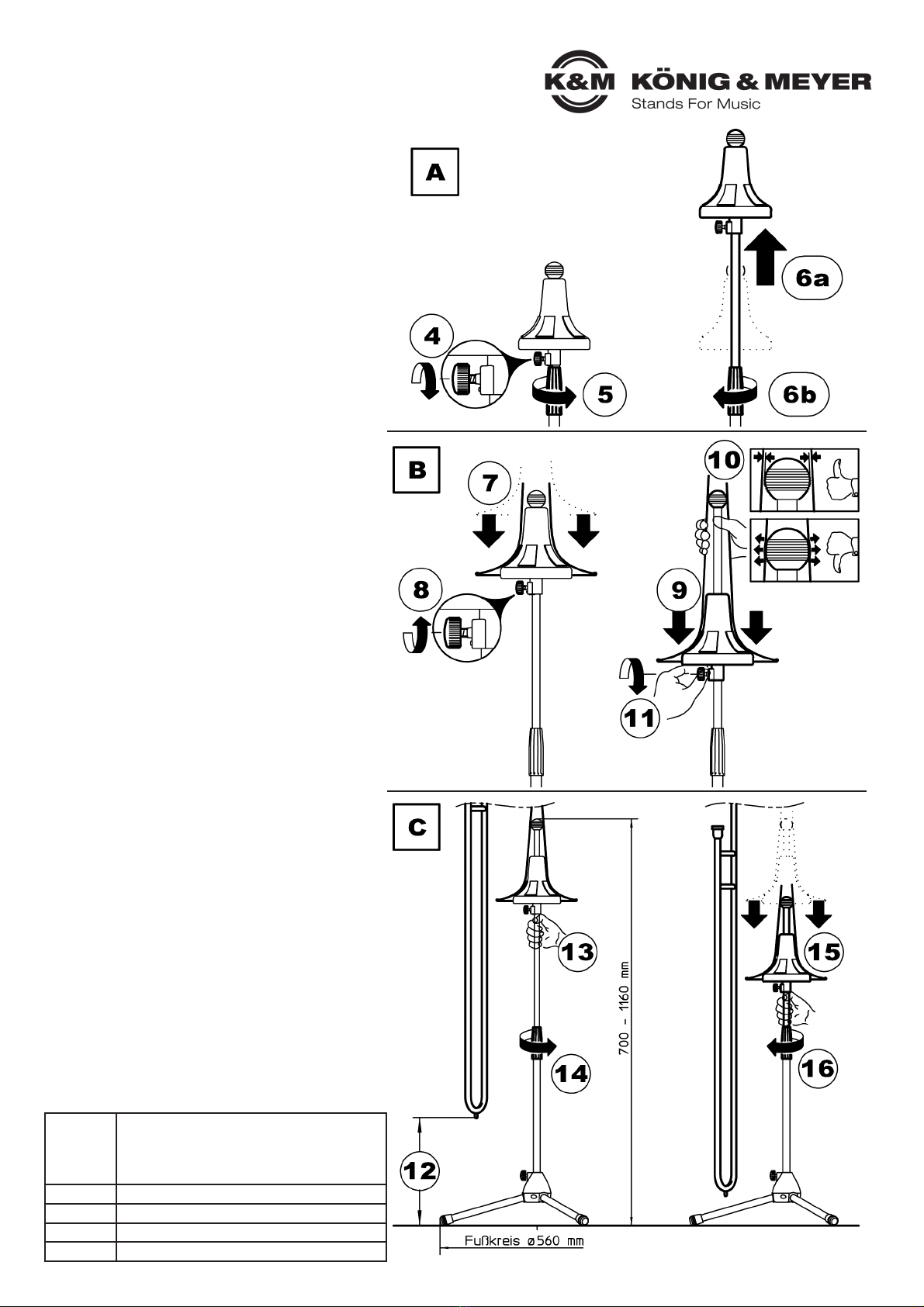

BENUTZERHINWEISE / FUNKTIONEN

INSTRUMENT PLATZIEREN

ASTATIV VOREINSTELLEN

4Sicherstellen, dass die Rändelschraube

4unter dem Kegel angezogen ist.

5Spannmuffe etwas lösen

6Auszugrohr mitsamt Kegel fast vollständig

6ausfahren 6a und Spannmuffe 6b

6wieder festdrehen

BINSTRUMENT AUFBRINGEN

7Schallbecher auf den Kegel aufsetzen

7und Instrument nach wie vor mit einer

7Hand festhalten

8Mit der anderen Hand die Rändelschraube

8leicht lösen und auch diese weiterhin

8gefasst halten

9Nun Kegel mitsamt Instrument langsam

9nach unten führen bis die...

10 ... Gummikugel sanft im Schalltrichter anliegt

BEACHTE: der Kegel hat die Last der Posaune

BEACHTE: zu tragen, während die Gummikugel

BEACHTE: lediglich zur seitlichen Abstützung dient

11 Position sichern durch Anziehen der

11 Rändelschraube

CSTATIVHÖHE ANPASSEN

12 Sollte der Posaunenzug noch etwas Luft nach

12 unten haben, empfehlen wir, das Auszugrohr

12 etwas einzufahren.

13 Dazu Auszugrohr etwas unterhalb des Kegels

13 festhalten...

14 Spannmuffe mit der andern Hand lösen...

15 Auszugrohr kontrolliert einfahren lassen und...

16 ...Spannmuffe wieder festdrehen

So erreichen Sie einen tieferen Schwerpunkt, der

sich positiv auf die Standsicherheit auswirkt.

PRÜFEN, INSTANDHALTEN, REINIGEN

- bei Wartungsarbeiten auf evtl. Gefährdungen achten

-(Einklemmen, Anstoßen)

- zur Reinigung am besten ein leicht feuchtes Tuch

-und ein nicht scheuerndes Reinigungsmittel benutzen.

FEHLERSUCHE (F) und BESEITIGUNG (B)

F: Stativ wackelt

B: Boden prüfen, Sockelschraube 2anziehen

B: Falls möglich Auszugrohr etwas einfahren C12-16

F: Instrument wackelt

B: Sitz des Instruments optimieren B7-11

TECHNISCHE DATEN / SPEZIFIKATIONEN

Material

Rohre/Schrauben: Stahl - gepulvert/verzinkt

Sockel, Spannschelle: Zink-Druckgruß

Parkettschoner, Gummikugel: TPE

Klemmstücke, Führungen, Griffe: PA

Traglast Bassposaune

Maße Fußkreis: 560 mm, Höhe: 700-1160 mm

Packmaß 680 x ø136 mm

Gewicht 2,1 kg

149/1 Bass Trombone Stand

- solid, robust metal stand

- folds compactly, especially suitable for mobile use

- exceptionally easy to adjust to suit almost all trombones:

-a. The stand is freely adjustable (700 to 1160 mm)

-b. The distance between ball and cone support is also freely adjustable

- the wood cone support has soft felt protection

- set-up and dismantling is easy, no need for tools

SAFETY INSTRUCTIONS

- use only on a suitable, even and stable surface.

- before positioning the instrument, ensure that the

-distance between the ball and the cone support of the

-stand is correctly adjusted as:

-the entire weight of the instrument is carried by the

-cone support.

-The ball is merely a positioning prop for the bass

-trombone.

-WARNING: too much weight on the ball could deform

-the metal.

- ensure the height of the stand is correct

- position the instrument with care

- take care when setting up and dismantling the stand,

-beware of pinching hands and fingers

- the high quality floor protectors are virtually free of

-plasticisers;

-However, if necessary (sensitive flooring) use a non-

-slip underlay.

ASSEMBLY

The 14910 bass trombone stand is very easy to set up.

All the components are pre-assembled.

1Extend the legs

2Loosen the pedestal knob

3Move the pedestal down until the stop position is

3reached, re-tighten knob.

Thank you for choosing this product. These instructions contain information

about the installation and use of the stand. We suggest you keep the instructions in a safe place

for later use.

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

14910-013-55 Rev.01 03-80-215-00 12/12

USER INSTRUCTIONS

TO PLACE THE INSTRUMENT ON THE STAND

AFIRST ADJUST THE STAND

4Ensure that the knurled knob under the cone is

4tightened.

5Loosen the sleeve grip

6Pull up the extension including the cone until

6almost entirely extended 6a and re-tighten the

6sleeve grip 6b

BPLACE THE INSTRUMENT ON THE HOLDER

7Position the bell of the instrument on the cone

7support while continuing to hold the instrument

7firmly with one hand

8Loosen the knurled knob with the other hand and

8continue to hold this too

9Now slowly move the cone support plus instrument

9down until...

10 ... the rubber ball fits comfortably in the bell funnel

NOTE: the cone support takes the weight of the

NOTE: trombone whereas the rubber ball is merely to

NOTE: aid positioning

11 Fix the position by tightening the knurled knob

CTO ADJUST THE HEIGHT OF THE STAND

12 If the trombone slide is too far from the ground, we

12 recommend lowering the extension slightly.

13 To do this take hold of the extension under the

13 cone...

14 Release the sleeve grip with the other hand...

15 Allow the extension to retract slowly...

16 ...and retighten the sleeve grip

You will now have a lower centre of gravity and a

more stable stand.

MAINTENANCE, CARE

- be aware of the danger of pinching or knocking

-when maintaining the stand.

- to clean the stand use a slightly damp cloth and

-non-abrasive cleaning agent.

FAULTS (F) & CORRECTION (C)

F: Stand wobbles

C: Check the ground, tighten the pedestal knob 2

C: If possible, retract the extension slightly C12-16

F: Instrument wobbles

C: Optimise the position of the instrument B7-11

SPECIFICATIONS

Material

Extension/screws: steel - powder coated/

zinc plated

Pedestal, sleeve grip: zinc casting

Floor protectors, rubber ball: TPE

Clamps, guides, grips: PA

Capacity Base trombone

Dimension Footprint: 560 mm, height: 700-1160 mm

Pack size 680 x ø136 mm

Weight 2,1 kg
