Konig & Meyer 16280 Manuale utente

16280 Gitarrenwandhalter

-Dieses Produkt dient als Wandhalter für viele Gitarrentypen; wir können jedoch nicht ausschließen, dass es auch Bauformen gibt, die nicht funktionieren.

-Die zwei Aufnahmebügel sind unabhängig voneinander verdrehbar (Abb.4).

-Gerade auch asymmetrische Gitarrenhälse lassen sich problemlos anpassen. Voraussetzung ist eine Verdickung zwischen Hals und Kopf (Abb.4).

-Das Gewicht der Gitarre bewirkt, dass ein zusätzlicher Klemmeffekt durch die beweglichen Bügel eintritt.

-Die Aufnahmebügel sind komplett mit einer gummiähnlichen Schutzschicht überzogen.

- B x T x H: 93 x 66 x 138 mm, Eigengewicht: 0,2 kg.

GEBRAUCHSANLEITUNG

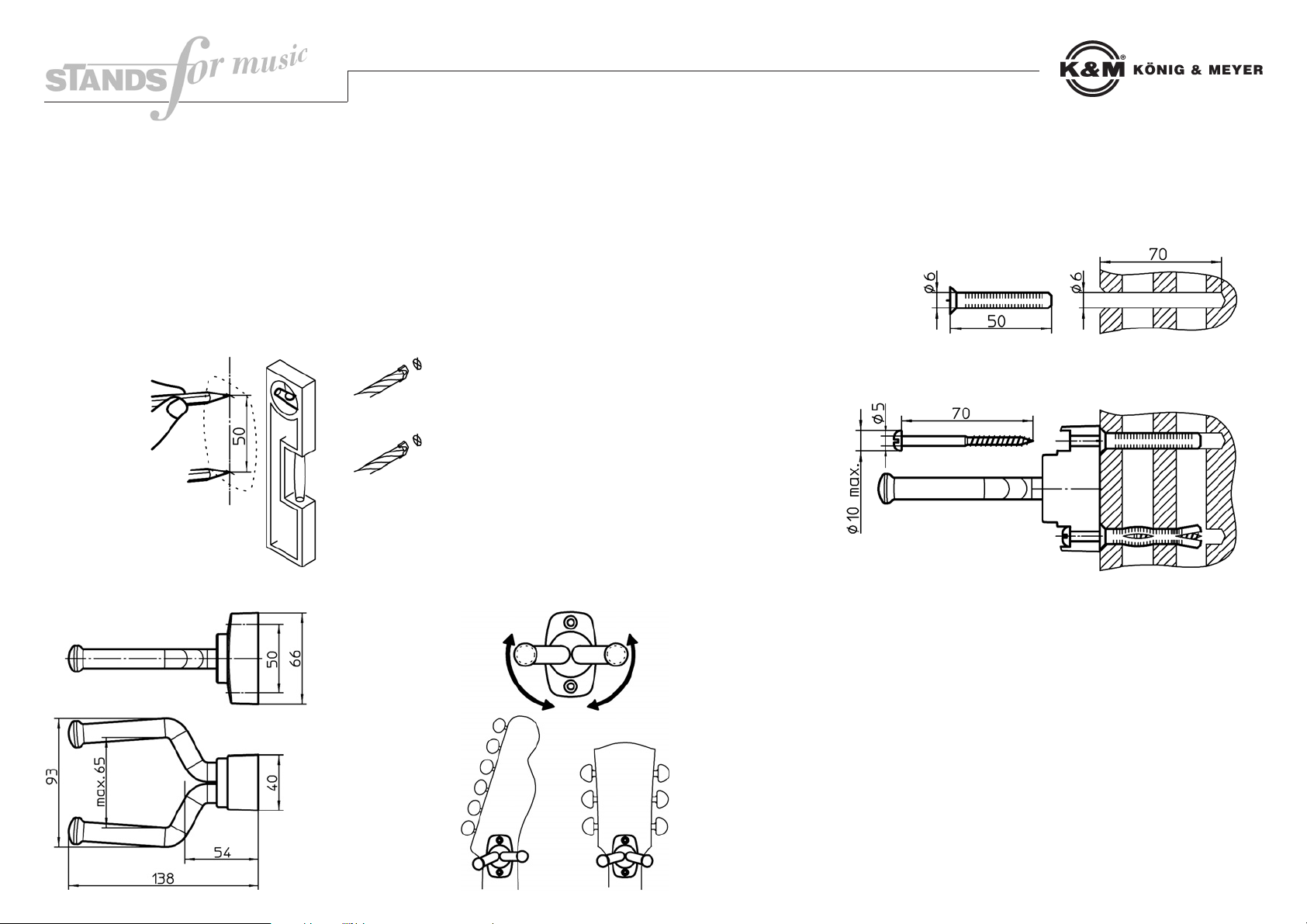

2. BEFESTIGUNGSBEISPIELE

1.a

Halteplatte senkrecht ausrichten,

Bohrlöcher markieren

1.b

Dübellöcher bohren (2x)

Durchmesser 6 mm

Betonwand / Lochsteine (s. Abb.)

Bsp.:

-Spreizdübel 6 x 50 mm mit

-Linsenkopf-Holzschraube 5 x 70 mm

-Löcher bohren, senken und ausblasen,

-Dübel setzen, Halterung anbringen,

-Schrauben eindrehen

1. WANDMONTAGE

3. ABMESSUNGEN 4. EINSTELLUNGEN

Gitarre in Halter führen

und beide Bügel an den

Gitarrenhals anlegen.

Instrument vorsichtig

loslassen und sicheren

Sitz überprüfen.

SICHERHEITSHINWEISE

-Beachte: die sichere Funktion des Gitarrenhalters ist abhängig von der Form der

-Gitarre (Korpustiefe, Kopf- und Halsform) und von der Sorgfalt mit der die Gitarre

-eingehängt wird.

-Wählen Sie eine mit den örtlich gültigen Vorschriften übereinstimmende

-Befestigungsmethode

-Montage nur an geeigneter Wand mit entsprechendem Montagematerial (nicht im

-Lieferumfang) Beispiele siehe 2. (Setzanweisungen der Dübelhersteller beachten)

-Ungeeignet sind Wände, die zu schwach sind oder hinter denen Strom- und

-Wasserleitungen oder dgl. verlegt sind. Im Zweifelsfall einen qualifizierten Fachmann

-zu Rate ziehen.

-Vergewissern Sie sich, dass nach der Installation die Schrauben fest angezogen sind

-und wiederholen Sie diese Prüfungen in regelmäßigen Abständen

-Anwendung nur im Innenbereich

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2a, 97877 Wertheim, www.k-m.de

16280-000-55 Rev.01 03-80-148-00 10/06

16280 Guitar Wall Mount

-This wall mount fits for many guitar designs, but some special types may not work. Please check before use.

-Each of both brackets is twistable on its own (Fig.4).

-Even asymmetric guitars could be fitted, provided that there is a swelling on the guitar head (Fig.4).

-The guitars weight provides a self-locking effect by the brackets.

-Both brackets are covered with non-marring rubber by vulcanised rubber.

-W x D x H: 93 x 66 x 138mm, weight: 0.2 kg.

INSTRUCTION MANUAL

2. WALL MOUNT OPTIONS

1.a

Adjust wall plate vertically,

mark drilling holes

1.b

Drill anchor holes (2x)

diameter 6 mm

concrete wall / perforated bricks (Fig.)

e.g.:

-expansion anchor 6 x 50 mm with

-slotted pan head screw 5 x 70 mm

-drill, countersink and blow out hole,

-place anchor and bracket, fix slotted

-pan head screw

1. WALL BRACKET FASTENING

3. DIMENSIONS 4. SETTINGS

Put guitar in the wall

mount and set up the

two brackets. Release

guitar carefully and

check for a safe fit.

SAFETY INSTRUCTIONS

-Caution: function safety depends on the guitar design (corpus depth, guitar-head-

-form) and requires careful guitar placement.

-Choose a position and mounting method compliant with local building codes and

-regulations

-For use only at proper walls with adequate anchors (see 2.; not included in delivery)

-Not suitable for fragile walls. Beware of power supply lines and water conduits. In

-case ask an expert.

-Inspect bolted assemblies regularly

-For indoor use only

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2a, 97877 Wertheim, www.k-m.de

16280-000-55 Rev.01 03-80-148-00 10/06
