Kyosho EP concept Manuale utente

THE FINEST RADIO CONTROL MODELS

※製品改良のため、予告なく仕様を変更する場合があります。 SPECIFICATIONS ARE SUBJECT TO CHANGE WITHOUT NOTICE.

●キットの他にそろえる物 REQUIRED FOR OPERATION

●組立て前の注意 BEFORE YOU BEGIN

●本体の組立て ASSEMBLY

●調整・飛行練習・メンテナンス SETTINGS ¥ FLIGHT LESSONS ¥ MAINTENANCE

●パーツリスト PARTS LIST

●分解図 EXPLODED VIEW

●取扱いの注意 OPERATING YOUR MODEL SAFELY

●スペアパーツ・オプションパーツリスト SPARE & OPTIONAL PARTS

3 ~ 4

5 ~ 14

15 ~ 22

24 ~ 26

28 ~ 29

目次 INDEX

EP コンセプト SR

INSTRUCTION MANUAL

※ご使用前にこの説明書を良くお読みになり十分に理解してください。

Before commencing assembly, please read these instructions thoroughly.

組立／取扱説明書

RADIO CONTROLLED ELECTRIC POWERED

HELICOPTER SERIES

EP CONCEPT TYPE

SKY RUNNER

フレーム編

FRAME SECTION

Ni-Cd

・不要になったニカドバッテリーは、貴重な資源を守るために廃棄しないでリサイクル協力店へお持ちください。

・The product you have purchased is powered by a rechargeable battery. The battery is recyclable. At the end of its useful life, under

various national / state and local laws, it may be illegal to dispose of this battery into the municipal waste stream. Check with your local

solid waste officials for details in your area for recycling options or proper disposal.

安全のための注意事項 SAFETY PRECAUTIONS

This radio control model is not a toy.この無線操縦模型は玩具ではありません!

●この商品は高い性能を発揮するように設計されています。

組立てに不慣れな方は、模型を良く知っている人にアド

バイスを受け確実に組立ててください。

●小さい部品があるので、組立て作業は、幼児の手がとど

かない所で必ず行ってください。

●動かして楽しむ場所は万一の事故を考えて、安全を確認

してから責任をもってお楽しみください。

●組立てた後も、説明書がいつでも見られるように大切に

保管してください。

●First-time builders should seek the advice of experienced modellers

before commencing assembly and if they do not fully understand

any part of the construction.

●Assemble this kit only in places out of children's reach!

●Take enough safety precautions prior to operating this model.

You are responsible for this model's assembly and safe operation!

●Always keep this instruction manual ready at hand for quick

reference, even after completing the assembly.

AA-size Batteries (for transmitter)

■単３乾電池（送信機用）

19 ~ 20mm

39 ~ 41mm

33 ~ 36mm

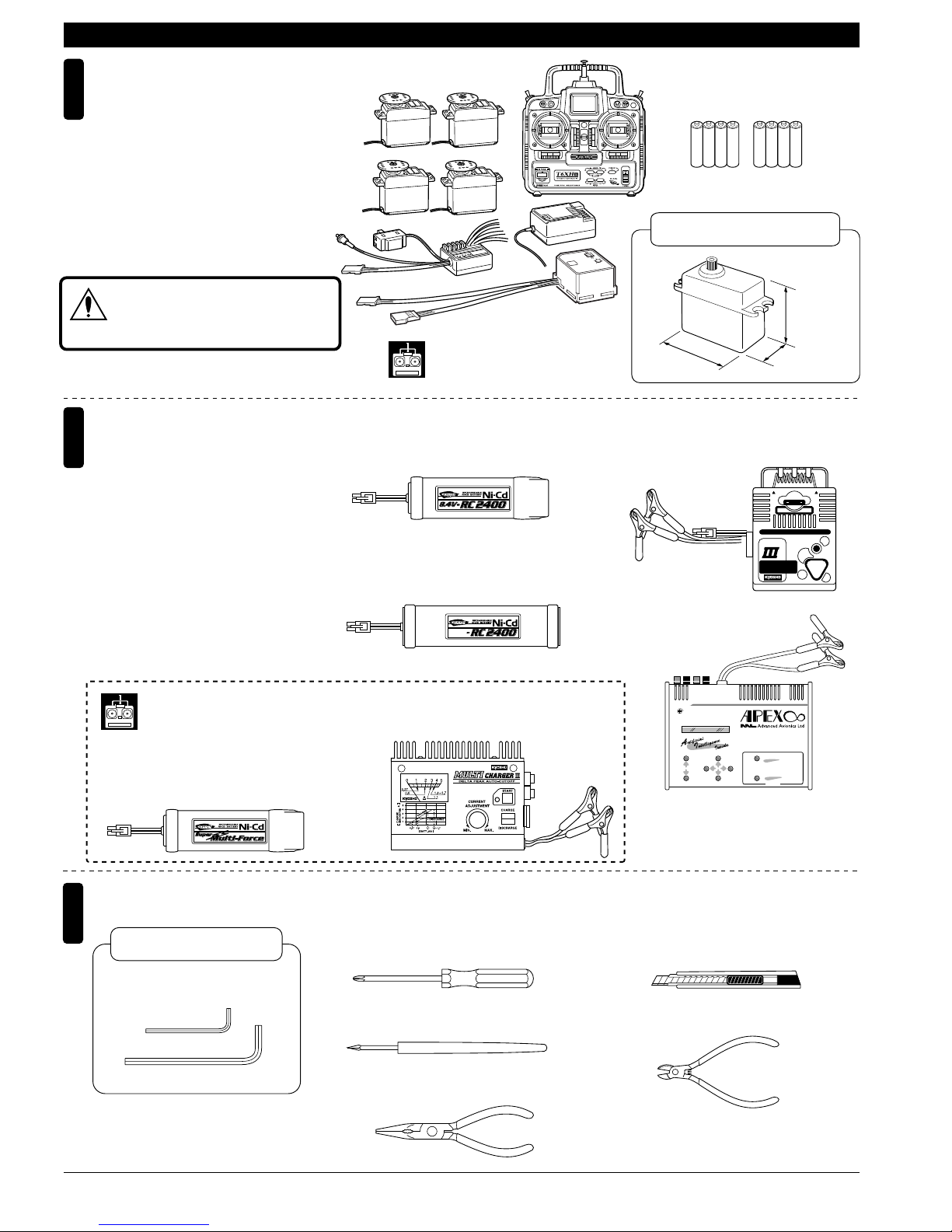

キットの他にそろえる物（１）REQUIRED FOR OPERATION (1)

使用できるサーボサイズ

SUITABLE SERVOS

ニカドバッテリー、充電器

Operation & Receiver Ni-Cd Battery

and Charger Unit for Ni-Cd Batteries

■マルチチャージャーIII

MULTI CHARGER III

1電動ヘリ用無線操縦機（プロポ）

と電池

EP helicopter radio, and dry batteries

●このキットには電動ヘリ用（4サーボ+1ア

ンプ+ジャイロ）のプロポが必要です。

●プロポの取扱いは、プロポに付属の説明書

を参考にしてください。

■電動ヘリ用プロポ

Radio for EP helicopters

●This kit requires a radio for EP helicopters

with 4 servos, 1 electronic speed controller

and 1 gyro.

●For more information about the radio, refer

to its explanations.

●ニカドバッテリーは、1個でヘリの飛行と

受信機の電源として使います。右のニカド

バッテリーが純正品ですのでいずれかを使

用してください。

●ニカドバッテリー用充電器には、12Vカー

バッテリーからおこなう急速充電器と、家

庭のコンセント（100V）からおこなう急速

充電器の2タイプがあります。

●A single Ni-Cd battery powers operation

and receiver. Ni-Cd batteries listed right

are suitable for use in your helicopter.

●Two types of chargers are available. One

operates on a 12V car battery. The other

operates on a 100V house outlet.

AAAA AAAA

The illustrations showing the radio were taken from the Futaba radio explanations.

本説明書のプロポイラストは、Futaba取扱説明書より転載しました。

上空用（ヘリ用）のプロポセットを必ず

使用してください。（上空用以外使用禁止）

CAUTION: Only use a radio for helicop-

ters! (Any other radio is prohibited!)

注意

組立てに必要な工具

Tools required

※使用する工具の取扱いには、十分注意してください。

Handle the tools carefully!

キットに入っている工具

TOOLS INCLUDED

■六角レンチ（1.5mm, 2mm）

Hex Wrench (1.5mm, 2mm)

■カッターナイフ

Sharp Hobby Knife

■＋ドライバー（中、小）

Ò＋Ò Phillips Screwdriver ( M, S )

■ラジオペンチ

Needle Nose Pliers

■キリ

Awl

■ニッパー

Wire Cutters

フルセットには含まれています。

それ以外は別購入品。

Supplied in full sets.

フルセットには含まれています。

それ以外は別購入品。

Supplied in full sets.

■8.4V-RC2400mAh ニカドバッテリー

8.4V-RC2400mAh Ni-Cd BATTERY

No.71705

No.72506

■DCクイックチャージャーIII

DC QUICK CHARGER III

No.72501

For 7.2-8.4V

600-1100mAh

Ni-Cd BATTERY

WARNING HOT

START

CHARGE

QUICK

DCDC

CHARGER

WARNING HOT

7.5

FUSE 7.5A

DELTA PEAK AUTO-CUTOFF

■アペックスインフィニティー

APEX INFINITI

No.56600

OPERATION

MODE

START

STOP

USED 16 BIT A TO D CONVERTERS

MULTI FU NCTION COMPUT ER LINEAR CHARGE R

& DIS CHA RGE R, WI TH HI GH FR EQU ENC Y

SWITCH ING STEP U P & DOWN PO WER SUPP LY,

FOR 1 - 30 CEL LS 100mA h - ∞mAh NICA D OR

NICKEL M ETAL HYDRIDE BATTE RY.

CON.

DISPLAY

DOWN

DEC

INC

LEFT

RIGHT

PAGE AJUST

No.71002

■8.4V-1800mAh

スーパーマルチフォースニカドバッテリー

8.4V-1800mAh SUPER MULTI FORCE Ni-Cd BATTERY

8.4V充電式ニカドバッテリー

KYOSHO CORPORATION MADE IN JAPANNo.71705

8.4V-1800mAh SCR

8.4V充電式ニカドバッテリー

KYOSHO CORPORATION MADE IN JAPANNo.71702

8.4V充電式ニカドバッテリー

KYOSHO CORPORATION MADE IN JAPANNo.71003

No.71003

■9.6V-RC2400mAh ニカドバッテリー

9.6V-RC2400mAh Ni-Cd BATTERY

No.71003

9.6V

組立てる前に説明書を良く読んで、おおよその構造を理解してから組立てに入ってください。

Read through the manual before you begin, so you will have an overall idea of what to do.

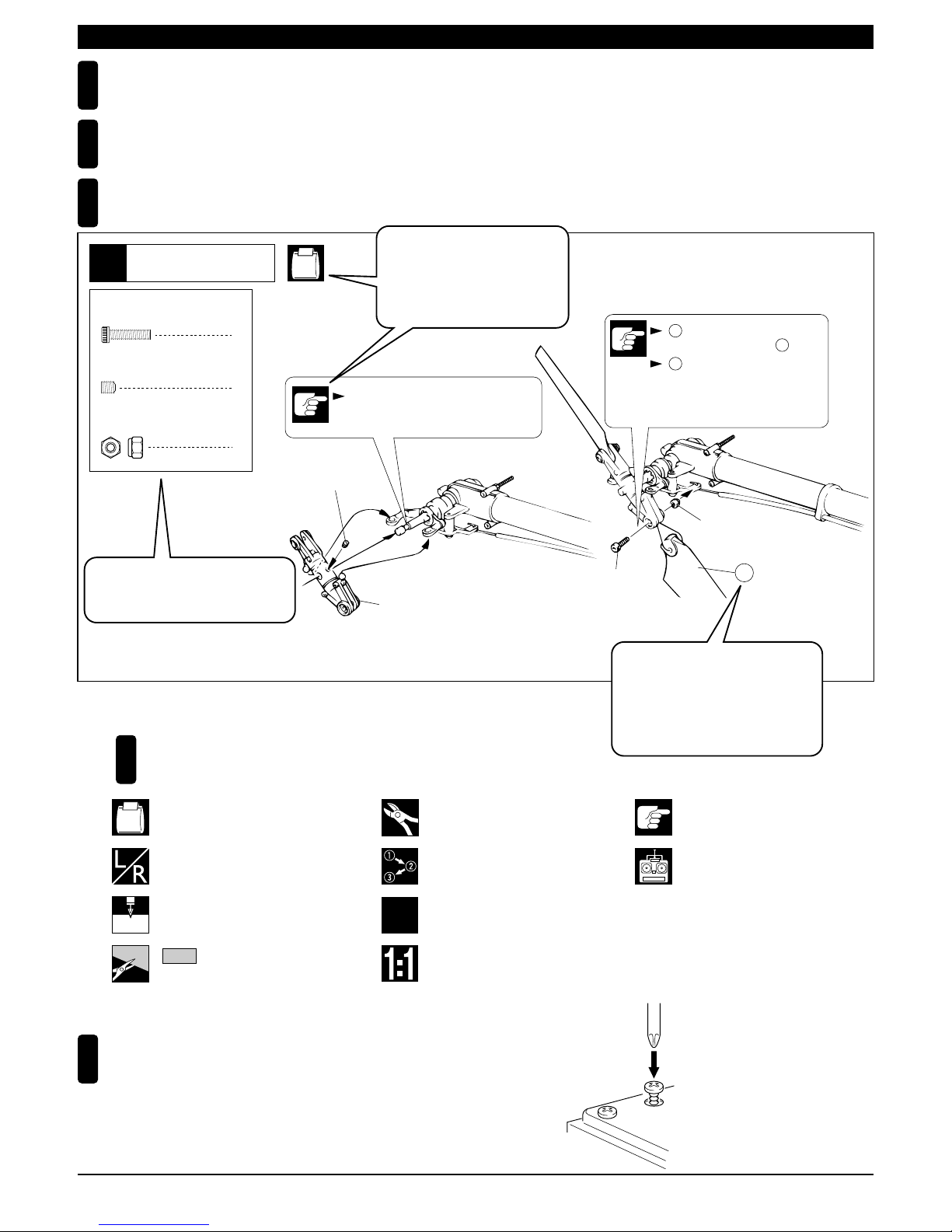

組立て前の注意（１） BEFORE YOU BEGIN (1)

キットの内容をお確かめください。万一不良、不足がありましたら、お買い求めの販売店にご相談いただくか、

当社「ユーザー相談室」までご連絡ください。

Check all parts. If you find any defective or missing parts, contact your local dealer or our Kyosho Distributor.

説明書の見かた

How to read the instruction manual:

キット内の部品の中には、組立済みの部品があります。

念のためビス等のゆるみが無いか確認してから、組立て

てください。

Inside the kit, you will find assemblies, i.e. sections that are pre-assembled

and hence consist of more than one part. To make sure these assemblies

are safely assembled, check among others their screws for looseness. Only

then, build in the assemblies.

説明書に使われているマーク

Symbols used throughout the instruction manual, comprise:

２セット組立てる（例）。

Assemble as many times as

specified (here: twice).

左右同じように組立てる。

Assemble left and right sides

the same way.

原寸図

True-to-scale diagram.

2mmの穴をあける（例）。

Drill holes with the specified

diameter (here: 2mm).

注意して組立てる所。

Pay close attention here!

フルセットには含まれています。

それ以外は別購入品。

Supplied in full sets.

使用する袋詰。

Part bags used.

をカットする。

Cut off shaded portion.

2mm

〔説明例 Example〕

余分をカットする。

Cut off excess.

番号の順に組立てる。

Assemble in the specified

order.

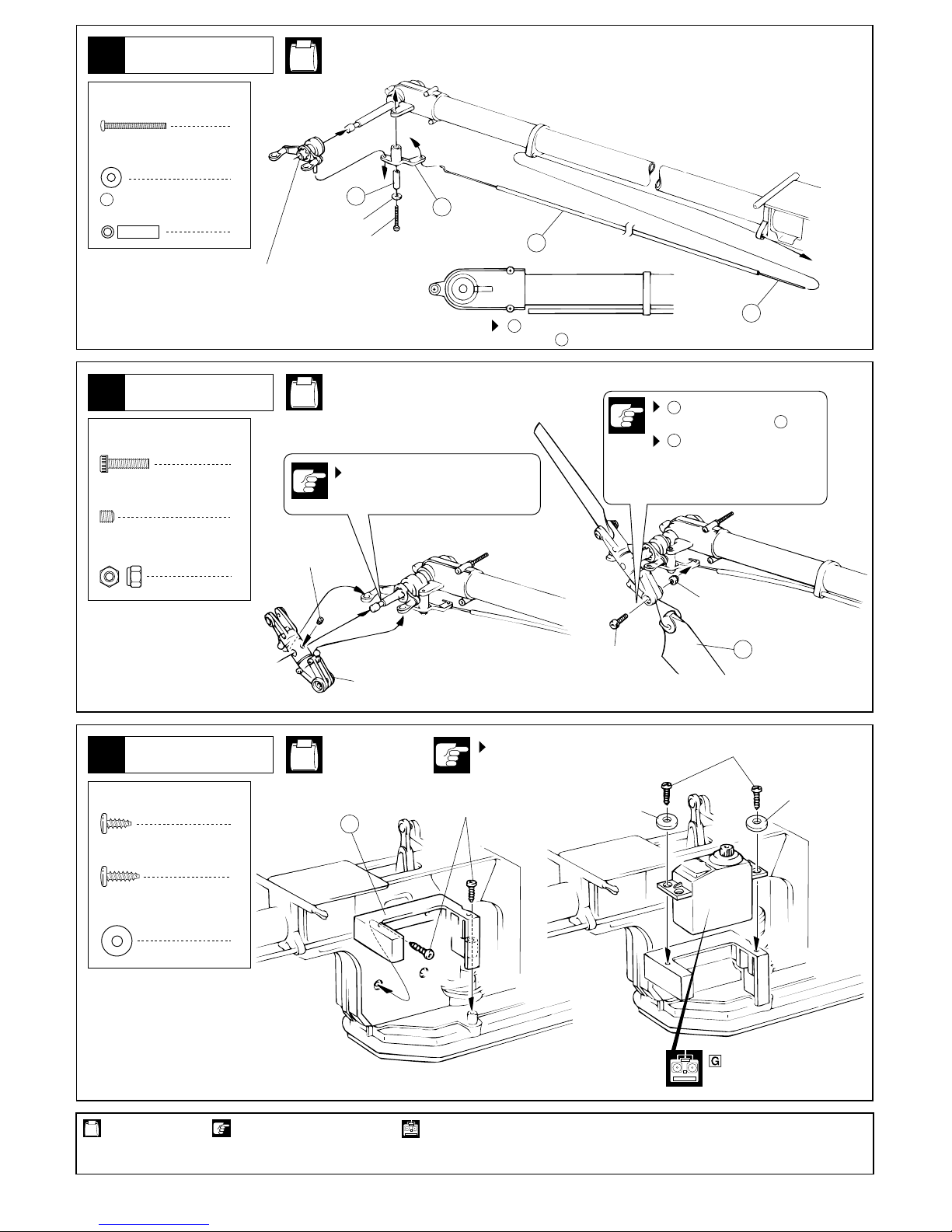

9テール

Tail HH-2

2.6 x 10mm キャップビス

Cap Screw

3 x 3mm セットビス

Set Screw

2.6mm ナイロンナット

3 x 3mm

テールローターアッセンブリー

Tail Rotor Assembly

2.6 x 10mm

2.6mm

この部分にセットビスをしめる。

Tighten the set screw into this groove.

の取付け向きに注意。

Note the direction for .

が動く程度にしめる。

Tighten both 2.6x10mm cap

screws ensuring the tail rotor

blades still have a little play

in the grips.

小物部品の名前、原寸図、使用数。

Key Number, Part Name, True-to-scale

Diagram, Quantity Used

説明書内では多くのマークが使用

されています。マークに注意して

組立てを進めてください。

This instruction manual uses seve-

ral symbols. Please note them

during the entire assembly.

キット内の部品は、ビス類を除いてキー

No.が付けられています。スペアパーツを

購入する時はキーNo.を参照してください。

All parts except screws are identified by

key numbers. For purchasing spare parts,

find the key no. of the part needed in the

spare part list and refer to the left column

to look up the corresponding order no.

Nylon Nut

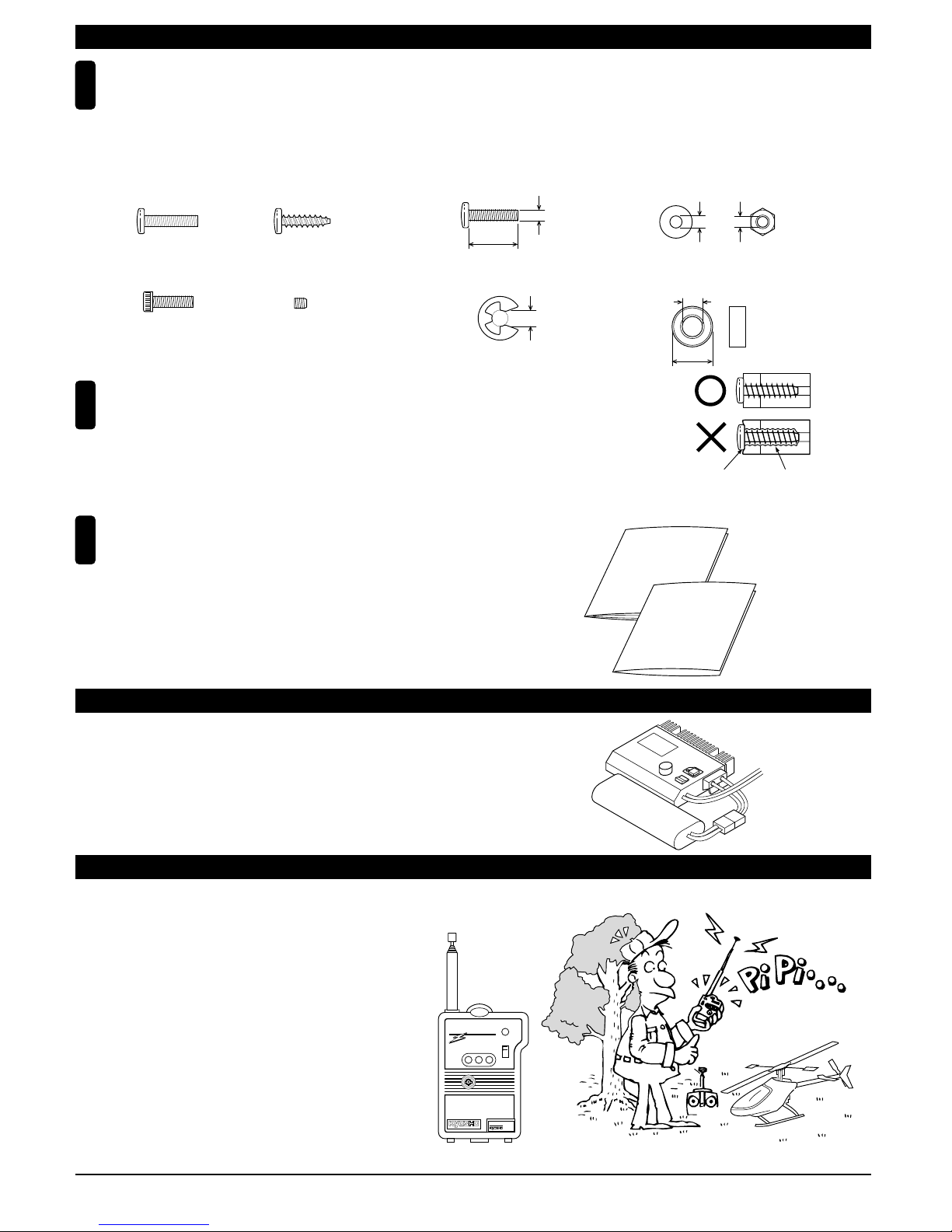

組立て前の注意（２） BEFORE YOU BEGIN (2)

ニカドバッテリーの充電 Ni-Cd BATTERY CHARGING

TPビスは、部品にネジを切りながらしめつけるビスです。しめこみが固い場合が

ありますが、部品が確実に固定されるまでしめこんでください。ただし、しめす

ぎるとネジがきかなくなりますので、部品が変形するまでしめないでください。

Self-tapping (TP) screws cut threads into the parts when being tightened. Excessive force may

permanently damage parts when tightening TP screws. It is recommended to stop tightening when

the part is attached or when some resistance is felt after the threaded portion enters the plastic.

ビスがきかない

The threads are stripped.

しめすぎ

Overtightened.

Correct

Wrong

キットには、形や長さが違うビスや小物部品が多く入っています。説明書には原寸図がありますので確認してから組立て

てください。また、ビス類は多めに入っているものもありますので、予備としてお使いください。

This kit contains screws and hardware in different metric sizes and shapes. Before using them, check the screws on the true-to-scale diagrams on the

left side in each assembly step. Some screws are extras.

このキットの説明書は、フレーム編＋ボディ編で

構成されています。ボディの組立て、およびスペアパーツ

リストは、ボディ編の説明書に記載されていますので

合わせてお読みになり、正しくお使いください。

This kit supplies altogether two instruction manuals: one for the frame

assembly, the other one for the body. In the latter one, you will also find

lists with spare and optional parts besides the explanations on how to finish

and mount the body.

●ビスの種類 SCREWS

ビス Screw

キャップビス

Cap Screw

TPビス

Self-tapping (TP) Screw

セットビス

Set Screw

●小物部品のサイズ例 OTHER HARDWARE

3x12mm ビス

Screw

3mm

12mm

3mm ワッシャー・ナット

Washer・Nut

3mm

5x10mm メタル・ベアリング

Metal Bushing・Bearing

5mm

10mm

4mm

E4 Ｅリング

E-ring

●6,000

パーソナルバンドモニターについて ABOUT THE "PERSONAL FREQUENCY MONITOR"

愛機の飛行前に、使うバンドのクリスタルをセット

してスイッチオン！同一バンドの電波をキャッチ

するとブザー音とLEDの光で警告。

Before operating your helicopter, plug the crystal of your

frequency into the Personal Fre-quency Monitor. As soon

as you switch it on, you'll know for sure through an interfe-

-rence signal and LED lamps whether somebody else is

on your fre-quency or not!

組立前に、ニカドバッテリーの充電をおこないます。

ニカドバッテリー、および充電器の取扱説明書をよ

く読み正しく充電をおこなってください。

Before assembling, (re)charge your Ni-Cd battery. For this,

please carefully read the instruction manuals or explana--

tions of both the Ni-Cd battery itself and charger unit!

PERSONAL

BAND MONITOR

40MHZ

OFF

KYOSHO

CORPORATION

No.80591

JRMSA

KYOSHO CORPRATION

No.80591 (40MHz)

専用クリスタル別売

Special crystals are

available at Kyosho!

組立説明書

フレーム編

組立説明書

ボディ編

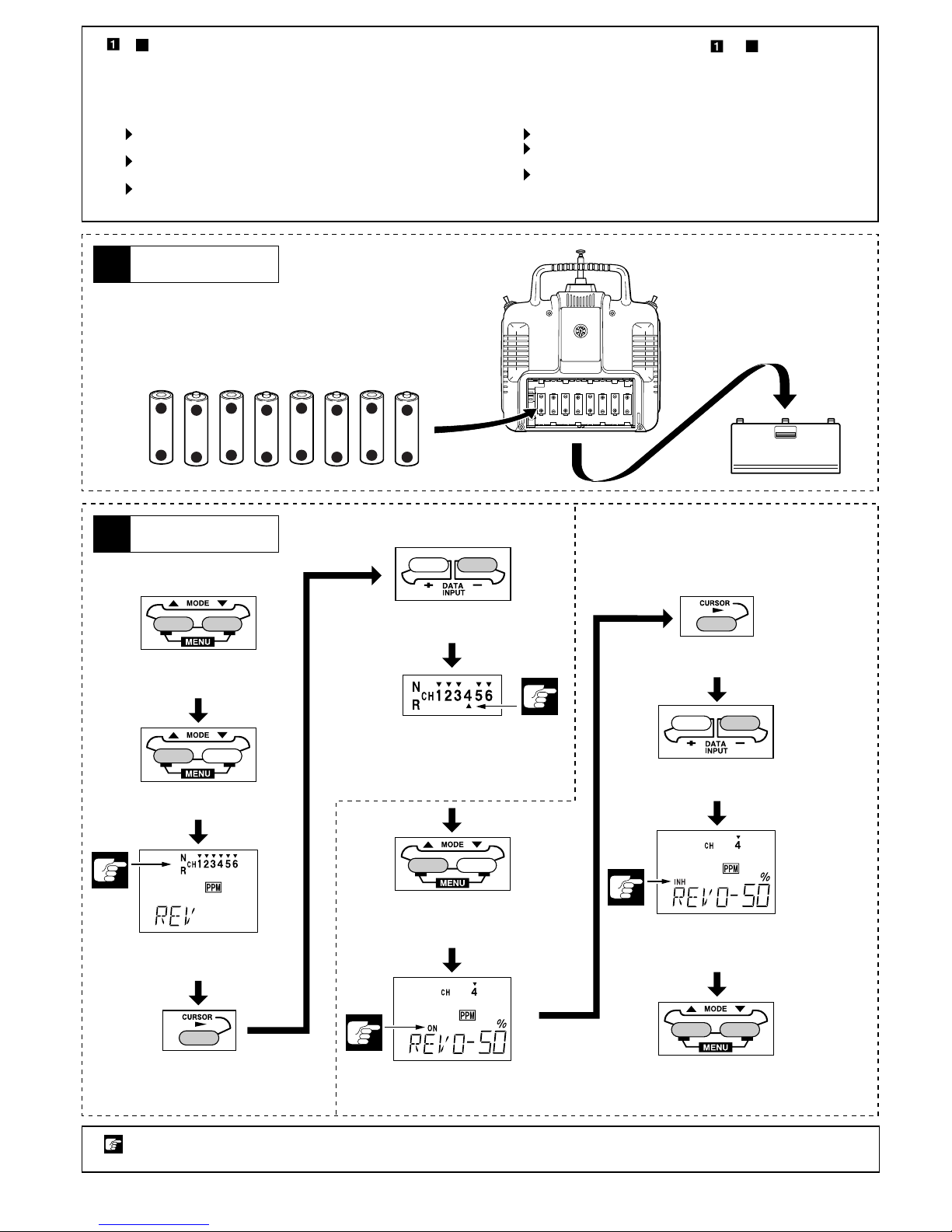

送信機に単3乾電池を8本入れる。

Install 8 AA-size dry batteries into

the transmitter.

電源を入れる。

Turn on the switch.

▲▼同時押し。

Press ▲and▼ buttons

at the same time.

同時押しで通常の画面にもどります。

Press two buttons at the same time

to return regular display.

−（マイナス）を押す。

Press − (minus) button.

−（マイナス）を押す。

Press − (minus) button.

▲を６回押す。（ATVから９回目）

Press ▲ button 6 times.

(9 times from ATV)

この表示になりREVの設定は終わりで

すが、続いてREVOの設定を行います。

When display shows above information,

REV setting is completed. Then goes

to REVO setting.

この表示になりREVOの設定は終わりです。

When display shows above information,

REVO setting is completed.

▲３回押す。

Press ▲ button 3 times.

２回押す。

Press cursor button twice.

この表示になります。

Display shows above

information.

この表示になります。

Display shows above

information.

３回押すと４が点滅します。

When cursor button is pressed

3 times, cursor for No. 4 turns

on and off.

● 〜は、フルセットに付属のフタバFF6H SUPERプロポセッ

ト専用の説明となっています。

それ以外のプロポセットを使用される場合は、プロポセット付

属の取扱説明書をよくお読みになった上で、下記の作業をおこ

なってください。

With full sets, explanations in steps 〜are based on the

FUTABA FF6H SUPER radio. With other radios, please read

their explanations, then do the following settings on your

transmitter:

●

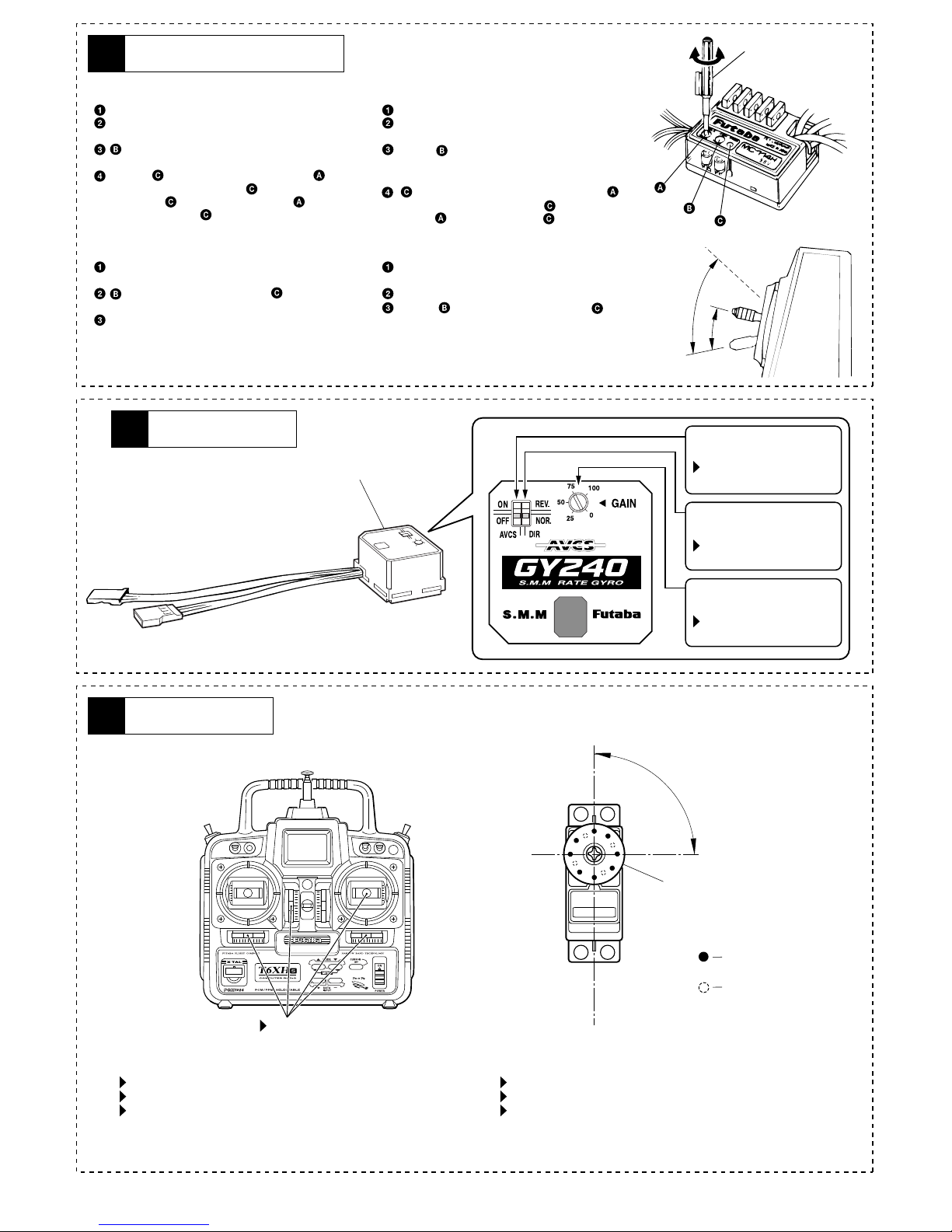

送信機のリバーススイッチで、ラダーサーボをリバース

（逆転）側にする。

レボリューションミキシングをOFFにする。

（GY240等の圧電ジャイロ使用時）

スロットルスティックが60％の位置で、モーターコント

ロールアンプがハイになるようにアンプを調整する。

Set the reverse switch for the rudder control to "REVERSE".

Switch off the "REVOLUTION MIXING".

When piezo gyro, such as GY240, is installed.

Set the electronic speed controller so its "high end" function

is activated when the throttle control stick is moved up to

60% of its total travel.

●

送信機

Transmitter

PUSH

＋

−

＋

−＋

−

＋

−＋

−

＋

−＋

−

＋

−

INH

注意して組立てる所。

Pay close attention here!

プロポ

Radio

3サーボ

Servo

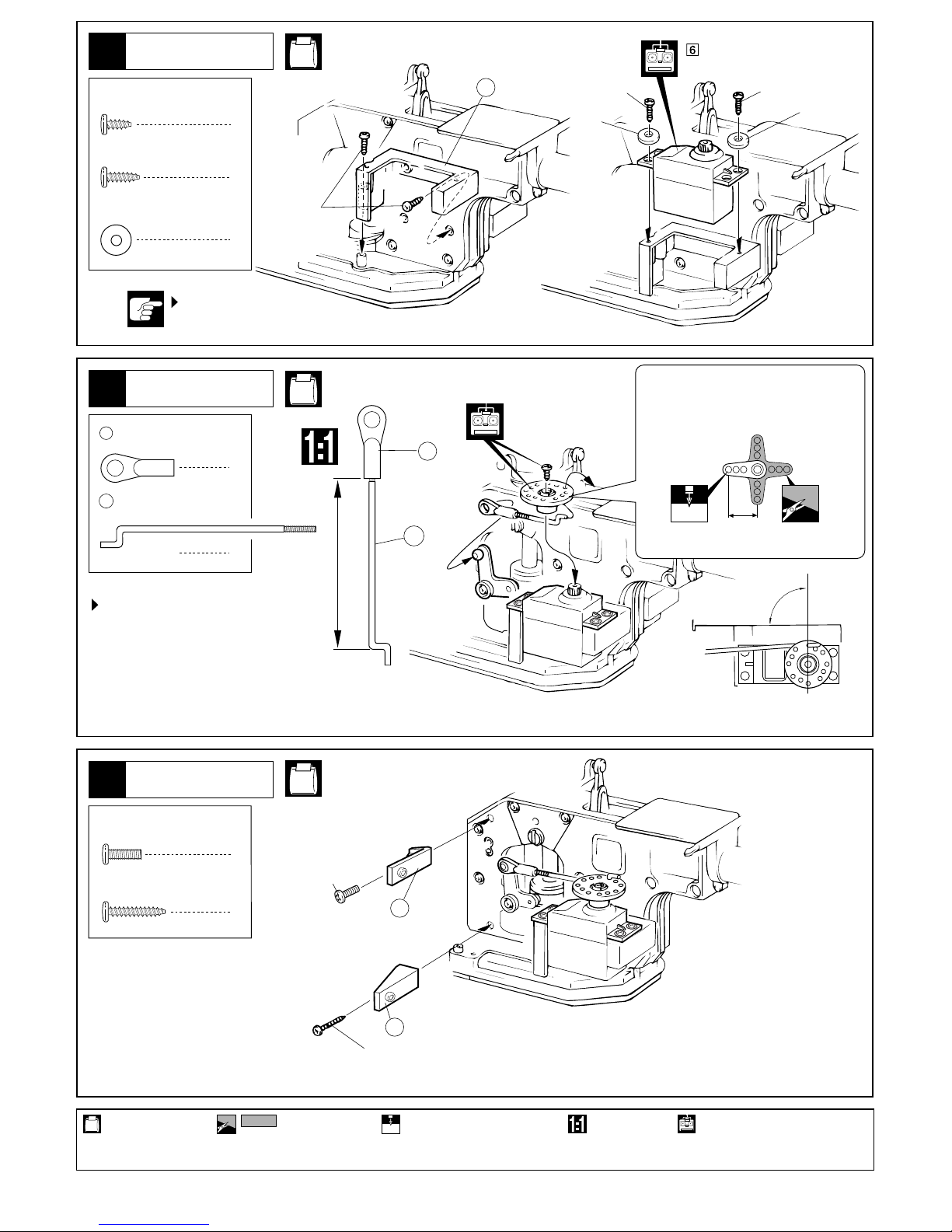

サーボホーンをはずし、コネクターに番号シールを

はる。（7ヶ所）

Remove the servo horns. Apply numbered stickers to

each of the 7 connectors indicated below.

●

サーボホーン

Servo Horn

番号シール

Numbered Stickers

サーボ

Servo

サーボと同じ形のコネクター

Same type of connector

as on servos.

もう一方のコネクター

Second connector.

モーターコントロールアンプ

Electronic Speed Controller

ジャイロ

Gyro

でコネクターに貼った番号シールと受信機の番号を合わせてさ

しこむ。

送信機の各トリムを中立にする。（4ヶ所）

充電してあるニカドバッテリーを、モーターコントロールアンプ

のバッテリーコネクターにさしこむ。

送信機のスイッチを入れてから、受信機のスイッチを入れる。

各スティックを動かし、サーボの動作をチェックする。

各サーボ、ジャイロが動いたらスイッチはそのままでに進んで

ください。

Plug the connector with the sticker into terminal No. 3 on the

receiver.

Center all 4 trims on the transmitter.

Plug the charged (!) Ni-Cd battery into the Ni-Cd battery connector

on the electronic speed controller.

First switch on the transmitter, then the receiver.

Move the control sticks and see whether the servo horns move

according to your inputs.

When all servos move and the gyro functions, proceed to step .

向きに注意

Note

the direction.

左右どちらでも良い

Plug in left or right.

サーボ

Servos

サーボ

Servos

サーボ

Servos

ジャイロ

Gyro

受信機

Receiver

受信機スイッチ

Receiver Switch

モーターコントロールアンプ

Electronic Speed Controller

バッテリーコネクター

Ni-Cd Battery Connector

ニカドバッテリー

Ni-Cd Battery

番号の順に組立てる。

Assemble in the specified order.

エレベーター

トリム

Elevator

Control Trim

スロットル

トリム

Throttle

Control Trim

エルロン

トリム

Aileron

Control Trim

ラダートリム

Rudder

Control Trim

ラダー

Rudder

Control エルロン

Aileron Control

エレベーター

Elevator Control

スロットル・ピッチ

Throttle・Pitch Control

取付け用グロメットは使用しない.

Do not use the grommets for servo

mounting.

7プロポ

Radio

ジャイロ

Gyro

5モーターコントロールアンプ

Electronic Speed Controller

スロットルトリムを上まで上げる。

送信機のスロットルスティックをスロー（下）

にする。

をプロポに付属の調整ドライバーで、時計

方向（右）にいっぱいまで回す。

この時、が緑色に点灯している時は、を

反時計方向（左）に回し、が消灯する所まで

回す。又、が消灯している時は、を時計方

向（右）に回し、が点灯し始める所より少し

戻して消灯させる。

Move the throttle control trim up.

Move the throttle control stick on the

transmitter down.

Rotate entirely clockwise using the

adjust‑ment driver supplied with every

radio.

will light on green. Now, rotate

counter‑clockwise until goes out. Or,

rotate clock‑wise until starts

flashing.

アイドルポイント（スロー）の調整

スロットルスティックを60％位の位置まで上げ

る。

を反時計方向（左）に回し、が赤く変化

した所で止める。

スロットルトリムを下まで下げる。

ハイポイント（ハイ）の調整

Idle point (low end) adjustment

Move the throttle control stick up to the

point that would represent 60% of total

stick travel.

Rotate counterclockwise until lights

on red. Move the throttle control trim

High point (high end) adjustment

調整ドライバー

Adjustment Driver

100％

60％

75にセットする。

Set to 75.

NOR側にセットする。

Set to "NOR".

OFF側にセットする。

Set to "OFF".

スロットルスティックは中央にする。

エルロン・エレベーター・ラダーのトリムを中央にする。

サーボホーンは図の形の物を使用し、また、使用する穴に注

意する。

Move the throttle control stick to neutral.

Set the aileron, elevator, and rudder trims to neutral.

Only use servo horns like the ones shown, and note

which hole you hook in the linkage.

●リンケージの準備をします。

90°

●Linkage Setup

中央にする。

Center.

サーボホーン

Servo Horn

使用する穴

holes that can be used.

使用しない

not used.

AVCS切替

AVCS Switch

ジャイロ方向

Gyro Direction

ジャイロ感度

Gyro Gain

テール

Tail

ラダーサーボ

Rudder Control Servo

2mm

テールスライドアッセンブリー

Tail Slide Assembly

HH-2

101

102

2 x 15mm

106

107

2 x 15mm ビス

Screw

2mm ワッシャー

Washer

レバーブッシュ（C）

Lever Bushing (C)

2.6 x 10mm キャップビス

Cap Screw

3 x 3mm セットビス

Set Screw

2.6mm ナイロンナット

Nylon Nut 3 x 3mm

テールローターアッセンブリー

Tail Rotor Assembly

2.6 x 10mm

2.6mm

この部分にセットビスをしめる。

Tighten the set screw into this groove.

の取付け向きに注意。

Note the direction for .

が動く程度にしめる。

Tighten both 2.6x10mm cap

screws ensuring the tail rotor

blades still have a little play

in the grips.

HH-1, HH-3

2.6 x 6mm TPビス

Screw

2.6 x 8mm TPビス

Screw

2.6 x 8mm

167

2.6 x 6mm

フルセットには含まれています。

それ以外は別購入品。

Only supplied in full sets.

（ラダーサーボ）

(Rudder Control Servo)

使用する袋詰。

Part bags used.

注意して組立てる所。

Pay close attention here!

102

の位置

Note how is installed.

2.6mm ワッシャー

Washer

2.6mm

ビスの長さに注意する。

Note the length for each screw.

106

ラダーリンケージ

Rudder Linkage

エレベーターサーボ

Elevator Control Servo

エレベーターリンケージ

Elevator Linkage

2mmの穴をあける（例）。

Drill holes with the specified

diameter (here: 2mm).

HH-2

90°

フルセットには含まれています。

それ以外は別購入品。

Only supplied in full sets.

2mm

116

3 x 3mm セットビス

Set screw

115

サーボホーン

Servo Horn

●

6〜8mm

図の位置でセットビスをしめる。

Finally, tighten the set screw once

the set-up is done.

平行

Make

parallel.

テールリンケージガイド

Tail Linkage Guide

Eリング（E1.5）

E-ring (E1.5)

ちがう形状のサーボホーンを

使用する場合。

With other types of servo horns:

HH-1, HH-3

2.6 x 6mm TPビス

Screw

2.6 x 8mm ビス

Screw

2.6 x 14mm TPビス

Screw

2.6 x 8mm

2.6 x 14mm

164

162

（エレベーターサーボ）

2.6 x 6mm

HH-3

●ちがう形状のサーボホーンを

使用する場合。

With other types of servo horns:

原寸図

True-to-scale

diagram.

168A

ボールエンド（L）

Ball End (L)

エレベーターロッド

Elevator Rod

使用する袋詰。

Part bags used.

90°

水平

Make horizontal.

115

2.6mm ワッシャー

Washer

116

部分をカットする。

Cut off shaded portion.

2mm

3 x 3mm

2.6mm

2mm

6〜8mm

(Elevator Control Servo)

●エレベーターロッド

Elevator Rod

約36.5mm

approx. 36.5mm

スロットルスティックを中立にしておく。

Move the throttle control stick to the neutral position.

ラダートリムを中立に。

Center the rudder control trim.

ピッチリンケージ

Pitch Linkage

エルロンサーボ

Aileron Control Servo

HH-1, HH-3

2.6 x 6mm TPビス

Screw

2.6 x 8mm TPビス

Screw

166

（ピッチサーボ）

2.6 x 8mm

2.6 x 6mm

ボールエンド（L）

Ball End (L)

ピッチリンケージロッド

Pitch Linkage Rod

169A

HH-3 ●ちがう形状のサーボホーンを

使用する場合。

With other types of servo horns:

HH-1, HH-3

2.6 x 8mm ビス

Screw

2.6 x 14mm TPビス

Screw

160

2.6 x 8mm

2.6 x 14mm

158A

2mmの穴をあける（例）。

Drill holes with the specified

diameter (here: 2mm).

フルセットには含まれています。

それ以外は別購入品。

Only supplied in full sets.

原寸図

True-to-scale

diagram.

使用する袋詰。

Part bags used.

2mm

6〜8mm

2.6mm ワッシャー

Washer

169A

2.6mm

2.6 x 6mm

2.6mm

2mm

をカットする。

Cut off shaded portion.

ビスの長さに注意する。

Note the length for each screw.

(Pitch Control Servo)

90°

ピッチリンケージロッド

Pitch Linkage Rod

●

approx. 43mm

約43mm

スロットルスティックを中立にしておく。

Move the throttle control stick to the neutral

position.

Altri manuali per EP concept

Indice

Altri manuali Kyosho Giocattolo

Kyosho

Kyosho Sonic Sports 1600 Manuale utente

Kyosho

Kyosho Sonic Acro 1600 Manuale utente

Kyosho

Kyosho autokite xp Manuale utente

Kyosho

Kyosho F-16 THUNDERBIRDS Manuale utente

Kyosho

Kyosho EP CESSNA 180 TRAINER Manuale utente

Kyosho

Kyosho Fortune 612 II Manuale utente

Kyosho

Kyosho G.Trick 90 Manuale utente

Kyosho

Kyosho EP AIR STREAK 500 VE Manuale utente

Kyosho

Kyosho outlaw rampage pro Manuale utente

Kyosho

Kyosho CAP 232-60 breitling Manuale utente

Kyosho

Kyosho EP JET F-22 Raptor DF55 PIP Manuale utente

Kyosho

Kyosho Perfex Kt-5 Manuale utente

Kyosho

Kyosho Calmato Alpha40 Sports Manuale utente

Kyosho

Kyosho MINIUM EDGE 540 RedBull Manuale utente

Kyosho

Kyosho MONSTER TRACKER readyset Manuale utente

Kyosho

Kyosho Caliber M50 Manuale utente

Kyosho

Kyosho AIRIUM SPITFIRE MK.V VE29 Manuale utente

Kyosho

Kyosho LAZER ZX-5 Readyset Manuale utente

Kyosho

Kyosho MINI-Z Racer MR-02 RM Type Manuale utente

Kyosho

Kyosho GP AIR STREAK 500 readyset Manuale utente

Kyosho

Kyosho MINIUM WARBIRD SPITFIRE MK.I Manuale utente

Kyosho

Kyosho MINIUM EDGE 540 RedBull Manuale utente

Kyosho

Kyosho F-86F Sabre Manuale utente

Kyosho

Kyosho FAZER VE-X (with KT-200) Manuale utente

Manuali Giocattolo popolari di altre marche

marklin

marklin 37321 Manuale utente

Canon

Canon PAPER CRAFT Manuale utente

GREAT PLANES

GREAT PLANES Pitts M-12S Manuale utente

NOCH

NOCH 14261 Manuale utente

Hausler

Hausler 450 SE V2 Manuale utente

Dynaflite

Dynaflite Daydream Manuale utente

MiniacRC

MiniacRC MIGHTY MINI P40 WARHAWK Manuale

Kenner

Kenner Batman 63651 Manuale utente

LEGO

LEGO 8527 Manuale utente

iKarus

iKarus ECO 8 Manuale utente

Multiplex

Multiplex EasyStar II Manuale di istruzioni

Walkera

Walkera 38 Manuale di istruzioni

Hasbro

Hasbro TRANSFORMERS BUMBLEBEE Manuale utente

MD MXION SWD Manuale utente

Mattel

Mattel Disney Pixar Cars Cozy Cone Spiral Rampway Manuale utente

marklin

marklin 39671 Manuale utente

Meccano

Meccano 15103 Manuale utente

LEGO

LEGO TECHNIC 8735 Manuale utente
