L&L Linear 1.3 Manuale utente
L&L Luce&Light srl
Via Della Tecnica, 42 - 36031 Povolaro di Dueville (VI) - Italy
Tel. +3 0444 360571 - Fax +3 0444 5 4304
www.lucelight.it - lucelight@lucelight.it
Pag. 1 - rev.00
LINEAR 1.3
Istruzioni per l’installazione - Installation instructions
Made in Italy
Kg
1.50
compliance
RoHS
IP66
Kg
2.20
24
Vdc
LED
TECH
BOLLARDS
BOLLARDS
BOLLARDS
PALETTI
PALETTI
PALETTI
06/08/2014
09.57
Umberto
IT
ATTENZIONE
Consigliamo di leggere con attenzione le seguenti istruzioni
e di conservarle.
IMPORTANTE:
•
Prima di procedere all’installazione o alla manutenzione disinserire
sempre l’energia elettrica.
•
L’apparecchio deve essere installato da personale qualificato.
•
Modifiche o manomissioni del prodotto, non autorizzate dall’azienda,
annullano ogni condizione di garanzia.
•
L’azienda L&L Luce&Light declina ogni responsabilità qualora
l’installazione non avvenga secondo le norme vigenti.
•
Le informazioni contenute nel presente documento possono essere
modificare in qualsiasi momento senza preavviso e non comportano
l’assunzione, nemmeno implicita, di alcuna obbligazione da parte della
L&L Luce&Light.
EN
WARNING!!!
Please read the following instructions carefully.
IMPORTANT:
•
Although LED runs on a very low voltage, always cut off the power
supply before installing the LED light or subjecting it to maintenance.
•
Unauthorised alterations or tampering of the product will invalidate all
the conditions of guarantee.
•
This fixture must be istalled by a qualificate electrician.
•
L&L Luce&Light is not resposable if its fixtures are not installed in
according to local safety standards.
•
Data contained in this document may be changed at any moment
without prior notice and do not place L&L Luce&Light under any
implicit or explicit obligation.
COLLEGAMENTI ELETTRICI:
•
Questo prodotto deve essere collegato in parallelo rispettando la
polarità, in quanto munito al suo interno di un driver, che permette di
mantenere un valore costante di corrente nei LED.
•
Per la scelta degli alimentatori fare attenzione alla tensione alla quale
vanno alimentate le lampade e alla potenza massima assorbita dai
LED che devono essere installati.
•
L’impianto va alimentato solo dopo che tutti i faretti sono collegati.
•
Lampade e alimentatori devono essere installati in scatole o luoghi con
circolazione d’aria per permettere un naturale scambio di calore senza
che vi sia un surriscaldamento dei dispositivi.
•
In nessun caso l’apparecchio deve essere ricoperto da materiali
termoisolanti o simili.
ELECTRICAL CONNECTIONS:
•
ED lights must be connected in parallel respecting polarities.
•
As for the choice of the power supplies, please consider the tension
through which they are feeded and the max power consumption of
LEDs you have to install.
•
The system must be feeded only if all the spots are connected.
•
The power supplies must be installed in aerated rooms, far from heat
sources. A situation of overworking or a lack of air circulation will not
permit a natural dissipation.
•
Under no circumstance must this product be covered by thermalisolating
material or similar.
L&L Luce&Light srl
Via Della Tecnica, 42 - 36031 Povolaro di Dueville (VI) - Italy
Tel. +3 0444 360571 - Fax +3 0444 5 4304
www.lucelight.it - lucelight@lucelight.it
Pag. 2 - rev.00
LINEAR 1.3
Istruzioni per l’installazione - Installation instructions
Made in Italy
Kg
1.50
compliance
RoHS
IP66
Kg
2.20
24
Vdc
LED
TECH
BOLLARDS
BOLLARDS
BOLLARDS
PALETTI
PALETTI
PALETTI
06/08/2014
09.57
Umberto
DE
ACHTUNG
Bitte lesen Sie sorgfältig die folgenden Anweisungen und bewahren
Sie sie auf.
WICHTIG:
●Trennen Sie die Anlage immer vom Stromnetz bevor sie installiert oder
gewartet wird.
●Die Anlage darf nur von Fachpersonal installiert werden.
●Bei unsachgemäßer oder der Gebrauchsanleitung zuwiderlaufender
Benutzung erlischt die Garantie.
●L&L Luce&Light übernimmt keine Haftung bei nicht regelrechter
Installation.
●Die in diesem Dokument enthaltenen Informationenen können jederzeit
und fristlos verändert werden und sind für L&L Luce&Light keine
explizite oder implizite Verpflichtung.
FR
ATTENTION!!!
Lisez attentivement les instructions suivantes et conservez-les.
IMPORTANT:
•
Avant d’effectuer les opérations d’installation ou de maintien,
déconnectez toujours l’appareil du reseau électrique.
•
L’appareil doit être installé par du personnel qualifié.
•
Toute modification ou altération du produit, non autorisée par le
fabricant, annule toutes les conditions de garantie.
•
La société L&L Luce&Light décline toute responsabilité dérivant d’une
installation non conforme aux normes en vigueur.
•
Les informations contenues dans le présent document peuvent être
modifiées dans n’importe quel moment sans préavis et ne comportent
pas la prise en charge, explicite ou implicite, d’aucune obligation de la
part de la société L&L Luce&Light.
ELEKTRISCHE VERBINDUNG:
●Die LED Lichter funktionieren mit konstantem Strom.
●Die LED Lichter müssen in Reihenschaltung mit Beachtung der
Polarität montiert werden.
●Bei der Auswahl der Netzanschlußgeräte bitte beachten Sie den Strom,
mit dem die LEDs versorgt werden, und die maximale Leistung der zu
installierenden LEDs.
●Die Gesamtanzahl der zu versorgenden LED Lichter wird je einzelne
Lampe gezählt (z.B. 2 Beleuchtungen mit je 3 LEDs mit 1W = insgesamt
6 LEDs mit 1W = 6W).
●Die Anlage darf nur dann versorgt werden, wenn alle Beleuchtungen
angeschlossen sind. Der Anschluß der einzelnen Beleuchtungen mit
dem Netzanschlußgerät unter Spannung kann die Beleuchtung durch
Überspannung beschädigen.
●Lichter und Netzanschlußgeräte müssen in belüfteten Gehäusen oder
Räumen installiert werden. Die erzeugte Wärme muss entweichen
können, damit eine Überhitzung vermieden wird.
●Das elektrische Netzanschlußgerät steht unter Gleichstrom, d.h. in
gewissem Maße kompensiert es automatisch den Spannungsabfall
wegen langer Kabeln; wir empfehlen eine maximale Länge von 30m.
•
Keine Schalter dürfen an den Sekundärkreis angeschlossen werden.
•
Verwenden Netzanschlußgerät SELV oder gleichwertige.
CONNEXIONS ELECTRIQUES :
•
Les lampes à DEL marchent à courant constant.
•
Ce produit doit être connecté en série, en respectant la polarité
•
Lorsque vous choisissez des alimentateurs, faites attention au courant
auquel il faut alimenter les DEL et à la puissance maximum absorbée
par eux.
•
Comptez le numéro total des DEL à alimenter pour chaque lampe (par
exemple : 2 phares à 3 DEL de 1W = total 6 DEL de 1W= 6W).
•
L’installation doit être alimentée seulement après avoir connecté tous
les petits phares. Si on connecte les phares à un système d’alimentation
en tension, le phare peut se casser à cause de la surtension à vide.
•
Les lampes et les systèmes d’alimentation doivent être installés dans
des boîtes ou des endroits où la circulation de l’air permet d’obtenir un
échange de chaleur naturel, sans surchauffer les dispositifs.
•
L’alimentateur électronique est stabilisé en courant, c’est pour cette
raison que dans certaines limites il compense automatiquement la chute
de tension provoquée par la longueur des câbles ; ne superez pas les
30 mètres.
•
Ne connectez pas les interrupteurs sur le circuit secondaire.
•
Utiliser des alimentateur électronique du type SELV ou pareil.
L&L Luce&Light srl
Via Della Tecnica, 42 - 36031 Povolaro di Dueville (VI) - Italy
Tel. +3 0444 360571 - Fax +3 0444 5 4304
www.lucelight.it - lucelight@lucelight.it
Pag. 3 - rev.00
LINEAR 1.3
Istruzioni per l’installazione - Installation instructions
Made in Italy
Kg
1.50
compliance
RoHS
IP66
Kg
2.20
24
Vdc
LED
TECH
BOLLARDS
BOLLARDS
BOLLARDS
PALETTI
PALETTI
PALETTI
06/08/2014
09.57
Umberto

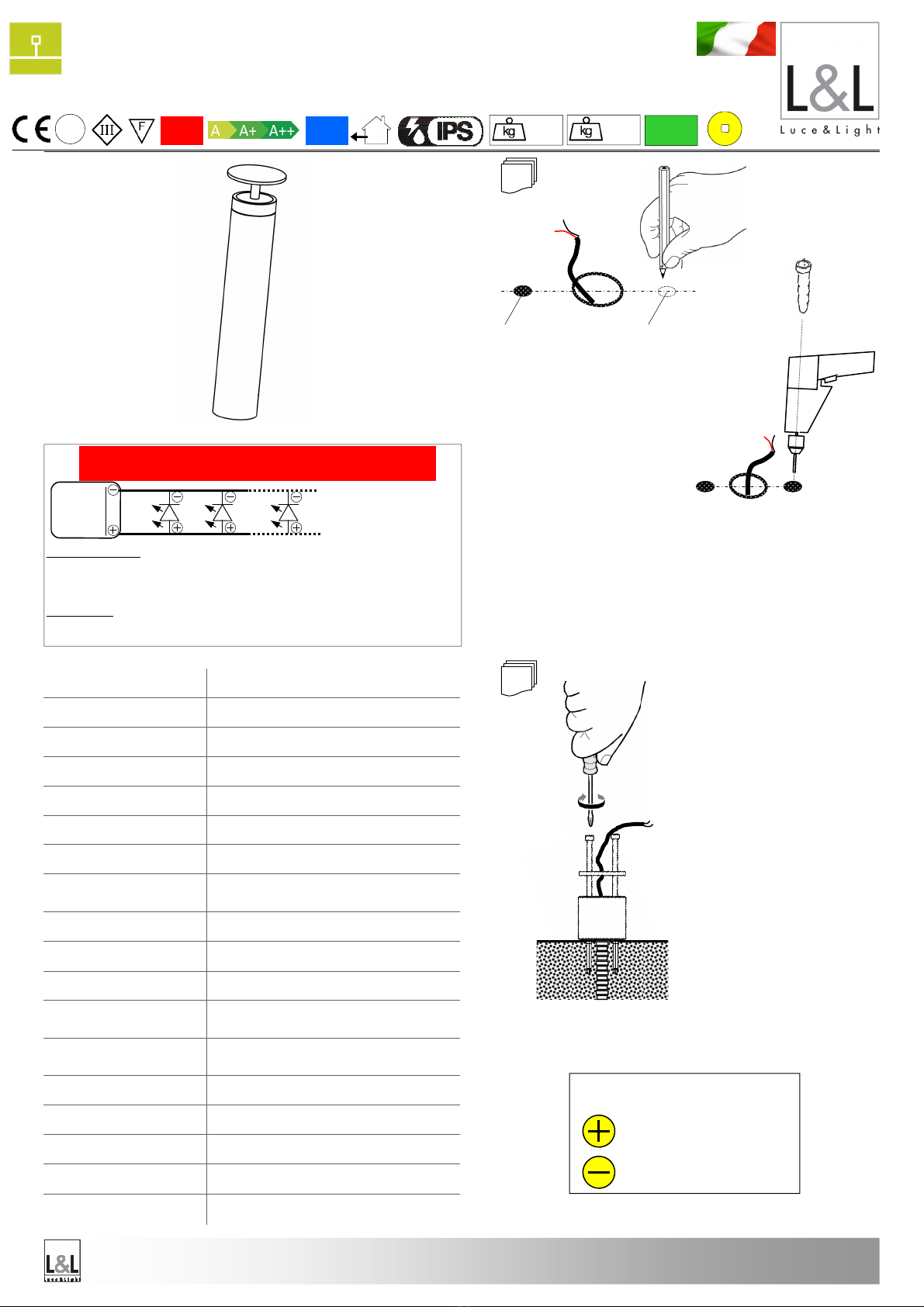

1
2
i= 30mm
2
POTENZA ASSORBITA
POWER CONSUMPTION
Max 6W
ALIMENTAZIONE
SUPPLY VOLTAGE
24 Vdc
ALIMENTATORE
POWER SUPPLY
Non incluso.
N°E TIPO DI LED USATI
N°AND TYPE OF LED USED
3 power LED
COLORI LED DISPONIBILI
LED COLOURS AVAILABLE
Bianco: 5000K; 4000K; 3000K; 2700K; blu
INDICE RESA CROMATICA CRI
CRI
75÷85
ANGOLO DI EMISSIONE
(OTTICA)
ANGLE OF EMISSION (LIGHT BEAM)
C (circolare, non abbagliante)
FLUSSO TOTALE APPARECCHIO
TOTAL LUMINOUS FLUX
150 lm (3000K)
TEMPERATURA DI ESERCIZIO
OPERATING TEMPERATURE
-10°C ÷ +45°C;
FINITURA
FINISHING
Alluminio verniciato grigio out-door
FISSAGGIO
FIXING
Piastra per fissaggio a terra con tasselli.
Paletti altezza totale 300, 600 mm
CLASSE ISOLAMENTO
APPLIANCE CLASS
CLASSE III
CLASS III
PESO
WEIGHT
1.5 kg (H 300mm); 2.2 kg (H 600mm)
GRADO IP
IP RATE
IP66
GRADO IK
IK RATE
UGR
SICUREZZA FOTOBIOLOGICA
PHOTOBIOLOGICAL SAFETY
GRUPPO RISCHIO 1 secondo EN62471:2006
COLLEGAMENTO
CONNECTION
Collegare in parallelo.
NERO/BLU
ROSSO/MARRONE
CONNETTERE RISPETTANDO LA
POLARITA’
ATTENZIONE!!!
IL COLLEGAMENTO DEI SINGOLI FA ETTI LED VA FATTO SEMP E IN PA ALLELO
ISPETTANDO LA POLA ITA’.
L’IMPIANTO VA ALIMENTATO SOLO DOPO CHE TUTTI I FA ETTI SONO COLLEGATI.
WA NING!!!
LED LIGHTS MUST BE CONNECTED IN PA ALLEL ESPECTING POLA ITIES.
THE SYSTEM MUST BE FEEDED ONLY ALL THE SPOTS HAVE BEING CONNECTED.
Connessione in parallelo
Parallel connection
PSU
Selv
L&L Luce&Light srl
Via Della Tecnica, 42 - 36031 Povolaro di Dueville (VI) - Italy
Tel. +3 0444 360571 - Fax +3 0444 5 4304
www.lucelight.it - lucelight@lucelight.it
Pag. 4 - rev.00
LINEAR 1.3
Istruzioni per l’installazione - Installation instructions
Made in Italy
Kg
1.50
compliance
RoHS
IP66
Kg
2.20
24
Vdc
LED
TECH
BOLLARDS
BOLLARDS
BOLLARDS
PALETTI
PALETTI
PALETTI
06/08/2014
09.57
Umberto
3
4
2
2
2
(3x)
1
ACCESSORIO SU RICHIESTA WP0200
BASE DI FISSAGGIO
Connessioni
stagne!!
IPS
NON TAGLIARE!!
Do not cut
