Laney Concept CR410 Istruzioni per l'uso e l'installazione

Laney

ServiceInformation

CR410Mixer/Amplifier

PartNumber-SM3037

Laney

Contents

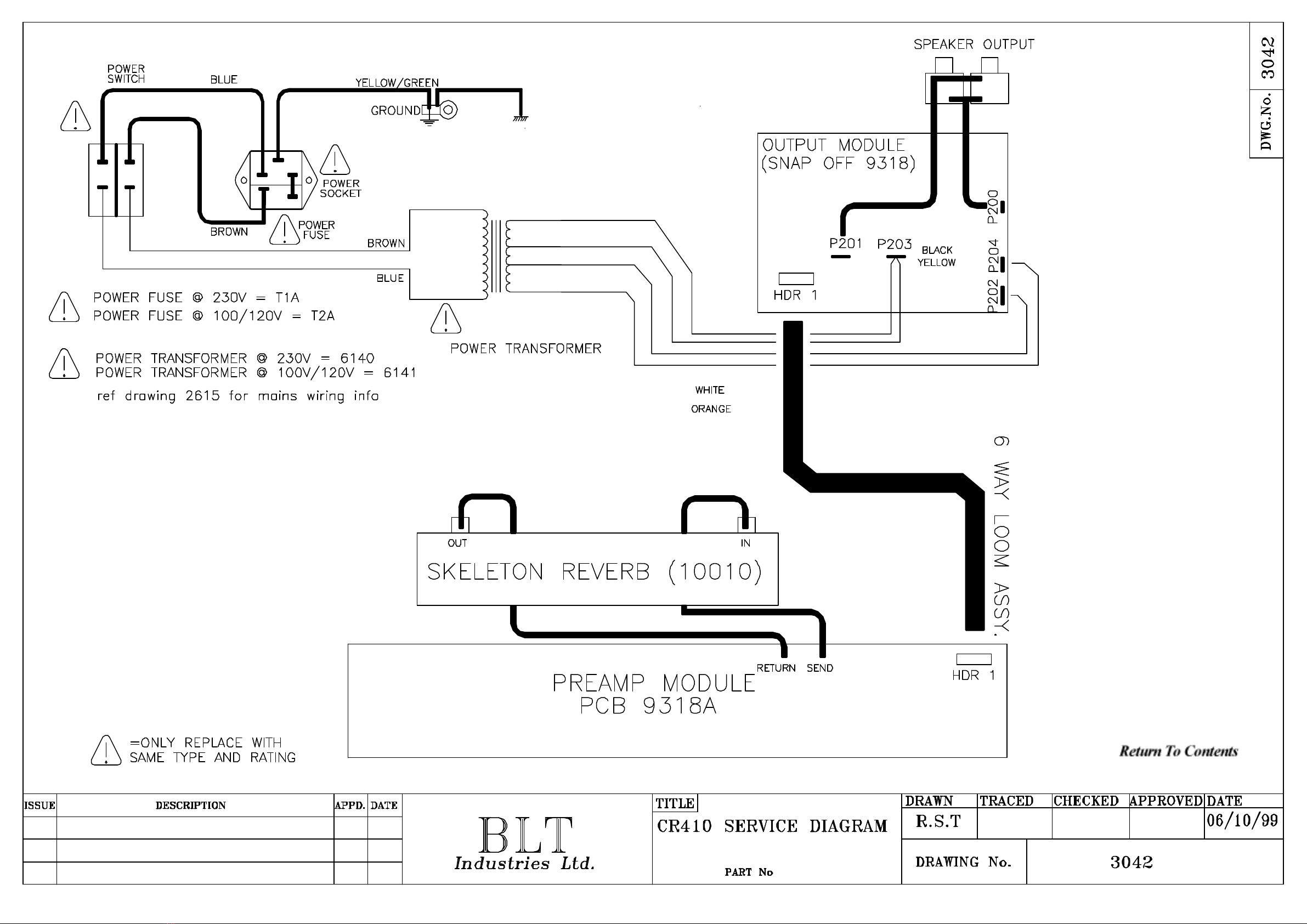

1.DWG3042

3.DWG3021

4.DWG9318APreampDiagram(Issue2)

6.DWG9318BPowerAmpDiagram

11.Contact

ServiceSchematic

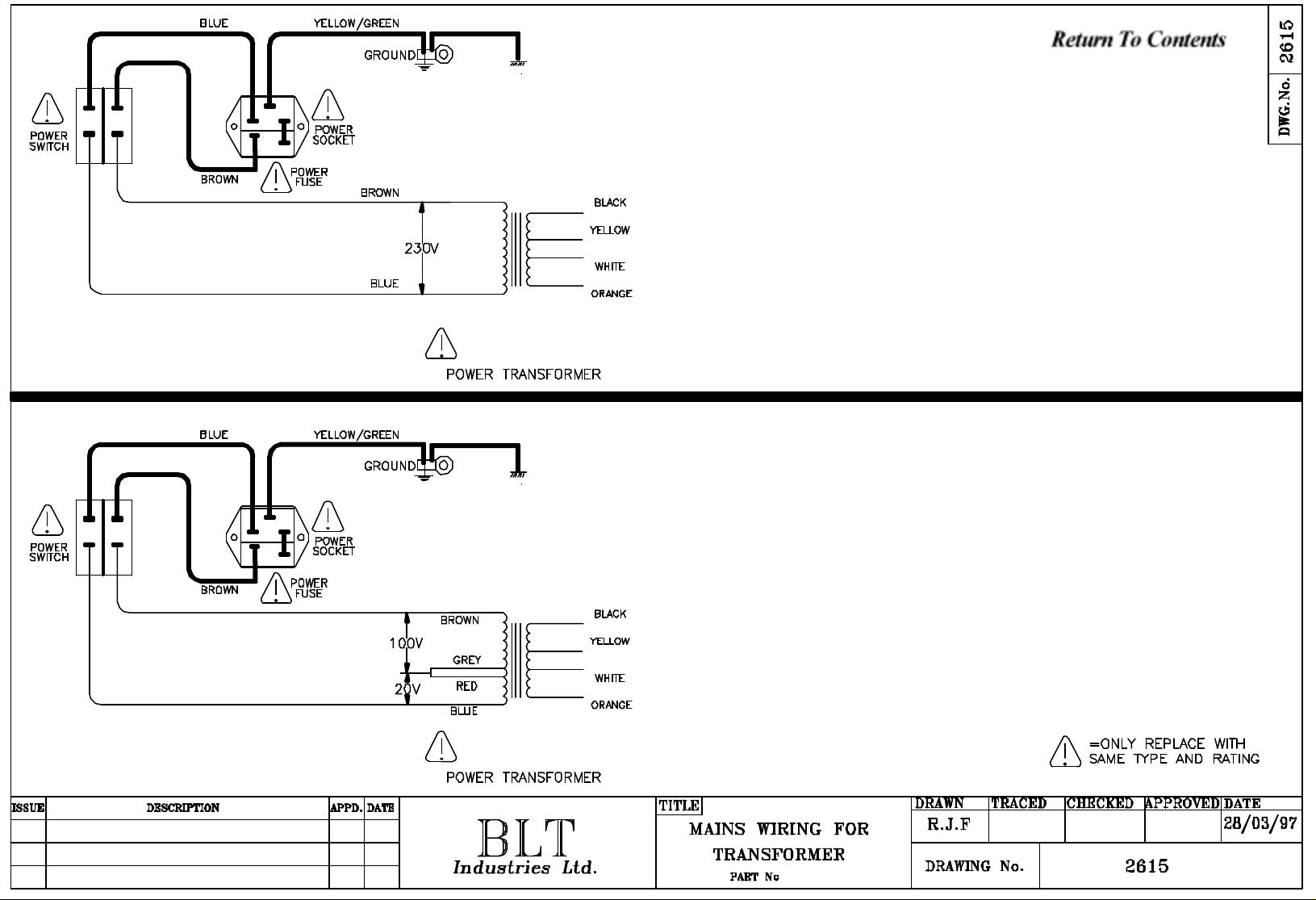

2.DWG2615MainsWiring

BlockDiagram

5.DWG9318APreampDiagram(Issue3)

(Issue2)

7.DWG9318BPowerAmpDiagram(Issue3)

8.PCBAssemblyList

9.FinalAssemblyList

10.CabinetAssemblyList

Assembly List For ( 006349 ) PCB Assembly

Stock Code Item Qty Req

1003 1K .25W RESISTOR 1

1300 ORO SHORTING LINK 23

1301 10R 5% RESISTOR 1

1303 100R 5% RESISTOR 4

1304 820R 5% RESISTOR 1

1305 2K2 5% RESISTOR 10

1306 10K 5% RESISTOR 21

1309 1M 5% RESISTOR 3

1310 100K 5% RESISTOR 15

1311 470R 5% RESISTOR 1

1312 4K7 5% RESISTOR 5

1314 8K2 5% RESISTOR 5

1316 22K 5% RESISTOR 1

1317 39K 5% RESISTOR 1

1326 3K3 5% RESISTOR 7

1327 1K 5% RESISTOR 8

1329 330R 5% RESISTOR 3

1334 150K 5% RESISTOR 1

1500 10R 2.5W RESISTOR 2

1706 330R 5W RESISTOR 2

1717 0R33 2.5W RESISTOR 2

1920 ZERO OHM RESISTOR 1

2004 47UF 50V RADIAL 5

2013 10UF 50V CAPACITOR 7

2020 470UF 16V RADIAL 2

2024 2.2UF 63V RADIAL 9

2026 .47UF 63V RADIAL 3

2034 2200UF 40V RADIAL 2

2200 220NF 100V 10MM 1

2405 330NF 100V 15MM 1

2413 1N5 100V 5mm 1

2415 2.2NF 100V 5mm 8

2419 100NF 63V 5mm 10

2420 22NF 100V 5mm 1

2425 47NF 100V 5mm 2

2426 15NF 100V 5mm 1

2602 47PF 50V 10% COG 5

2603 100PF 50V 10% COG 5

2604 270PF 50V 10% COG 2

2605 470PF 50V 10% COG 8

3000 1N4007 DIODE 2

3014 15V 1.3W ZENER 3

3025 BRIDGE 4A200V INLINE 1

3405 BC237 TRANSISTOR 1

3411 MPSA42/43 TRANSISTOR 1

3500 BAS16 TRANSISTOR 15

3502 SO692 TRANSISTOR 2
