LaserLiner DistanceMaster 60 Manuale utente

DistanceMaster 60

–

1/4"

LASER

DistanceMaster 60

x·y=m2

x·y·z=m3

f g

Nicht direkt in den Strahl sehen! Der Laser darf nicht in

die Hände von Kindern gelangen! Gerät nicht unnötig auf

Personen richten.

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2

< 1 mW · 635 nm

EN 60825-1:2007-10

Lesen Sie vollständig die Bedienungsanleitung und das

beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen

Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut

aufbewahren.

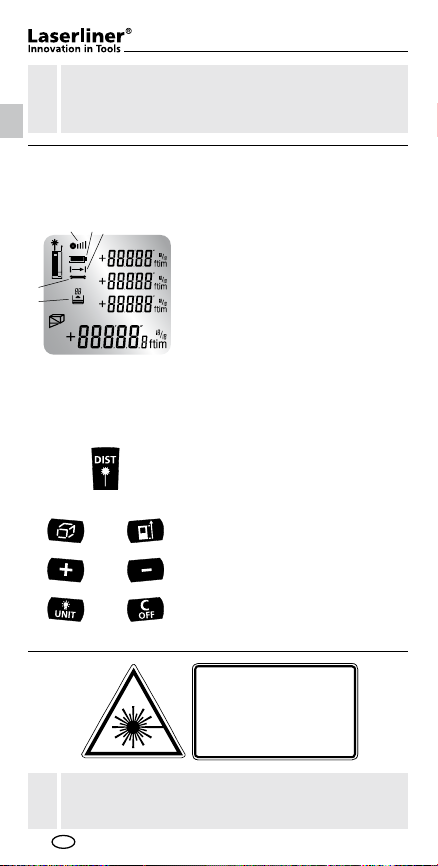

TASTATUR:

AN / Messen / min/max-Dauermessung

Länge, Fläche, Volumen, Pythagoras,

Referenzmessung

Messebene (Referenz)

hinten / Pin / vorne / Stativ

Addition von Längen, Flächen, Volumen

Subtraktion von Längen, Flächen, Volumen

Displaybeleuchtung AN/AUS /

Messeinheit m/ft/inch/_‘ _“

AUS / Löschen der letzten Messwerte

DISPLAY:

Messebene (Referenz)

hinten / Pin / vorne / Stativ

Anzeige Länge / Fläche / Volumen /

Pythagoras 1 / Pythagoras 2

Messwerte / Messergebnisse

Einheit m/ft/inch/_‘ _“ / kleine Zahl 1/10 mm

Zwischenwerte / min/max-Werte

Das Balkendiagramm zeigt an, wie gut

die Reflexionsfläche zur Messung geeig-

net ist. Das ist besonders hilfreich bei

Messungen auf weite Entfernungen,

dunklen Oberflächen oder bei hellem

Umgebungslicht.

Batteriesymbol

min/max-Dauermessung / Referenzmessung

Fehlfunktion / Service erforderlich

Speicher

DistanceMaster 60

3 sec

3x1x

1x 2x 3x 4x

1 sec

1x 1x

3 sec

1 sec

2x 3x

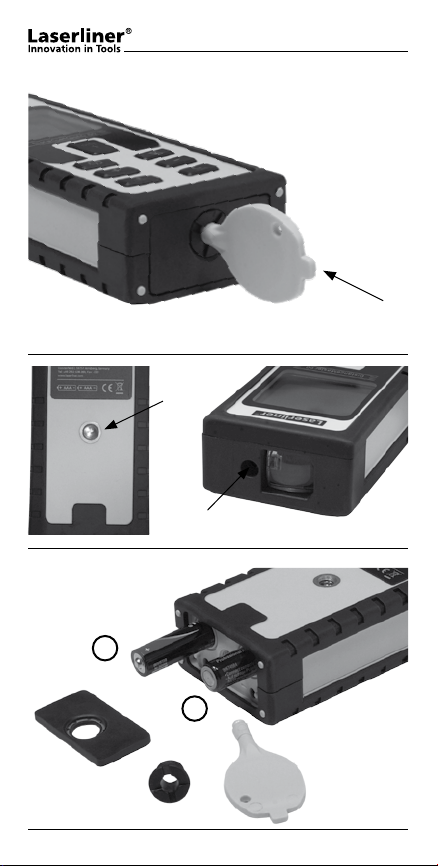

Für korrekte Messungen Pin richtig einstecken

bis zum Klick!

Messfunktionen umschalten:

Länge Fläche Volumen Pythagoras Referenz-

(Gerät an) 1+2 messung

Messebene (Referenz) umschalten:

hinten (Gerät an) Pin vorne Stativ

Messeinheit umschalten:

m / ft / inch / _‘ _“

Einschalten, Messen und Ausschalten:

Gerät an Laser an Messen Gerät aus

Längenmessung:

Gerät an Laser an Messung

Löschen des letzten

Messwertes:

Speicher-Funktion:

Gerät auf Einschaltzustand zurücksetzen

Gespeicherten Werte ansehen

oder

1x 2x 6x4x

1x 2x

1x 1x

+ –

1x 2x 4x

oder

3x 5x

1x 1x

+ –

oder

1x 2x 4x3x

Volumenmessung:

Volumen 1. Messung 2. Messung 3. Messung

Addition und Subtraktion von Längen:

Länge Laser an 1. Länge +/- Ergebnis

(Gerät an) usw.

Flächen Kalkulation:

Fläche 1. Fläche +/-

usw. Ergebnis

usw.

Flächenmessung:

Fläche Laser an 1. Messung Laser an 2. Messung

DistanceMaster 60

1x 2x 4x3x

1x 1x

+ –

oder

5x 6x

1x 2x 4x3x 5x 6x

1x 2x 3x 4x

1x 2x

1x 2x 3x

3 sec

5x 6x

Volumen Kalkulation:

Volumen 1. Volumen +/-

usw. Ergebnis

usw.

Pythagoras-Funktion 1:

Pythagoras 1 1. Messung 2. Messung Ergebnis

Höhe

Pythagoras-Funktion 2:

Pythagoras 2 1. Messung 2. Messung 3. Messung Ergebnis

Höhe

min/max-Dauermessung:

3 sec. drücken, Beenden

dann Taste loslassen

Das LC-Display zeigt den größten Wert (max), den kleinsten Wert (min)

und den aktuellen Wert an.

Die 2. Messung erfolgt mit automatischer min/max-Funktion.

90°

Wichtige Hinweise:

• Der Laser zeigt den Messpunkt an, bis zu dem gemessen wird. In den

Laserstrahl dürfen keine Gegenstände hineinragen.

• Das Gerät kompensiert bei der Messung unterschiedliche Raumtem-

peraturen. Berücksichtigen Sie daher eine kurze Anpassungszeit bei

Ortswechseln mit großen Temperaturunterschieden.

• Das Gerät ist im Außenbereich nur eingeschränkt einsetzbar und kann

bei starker Sonneneinstrahlung nicht verwendet werden.

• Bei Messungen im Freien können Regen, Nebel und Schnee die Mess-

ergebnisse beeinflussen bzw. verfälschen.

• Bei ungünstigen Bedingung wie z.B. schlecht reflektierende

Oberflächen kann die max. Abweichung größer als 3 mm betragen.

• Teppiche, Polster oder Vorhänge reflektieren den Laser nicht optimal.

Benutzen Sie glatte Oberflächen.

• Bei Messungen durch Glas (Fensterscheiben) können die Mess-

ergebnisse verfälscht werden.

• Eine Energiesparfunktion schaltet das Gerät automatisch ab.

• Reinigung mit einem weichen Tuch. Es darf kein Wasser in das Gehäuse

eindringen.

3. Bewegen Sie nun den

Laser vor und zurück.

Referenz

4. Schnelles Piepen: Referenzwert noch nicht erreicht.

Langsames Piepen: Referenzwert fast erreicht.

Beenden

Referenzmessung: Referenzlänge einstellen

Referenzlänge 1a. Auswahl 1b. Einstellen 2. Referenzwert

der Zahl der Zahl festlegen

DistanceMaster 60

Messbereich innen 0,05 m - 60 m

Genauigkeit (typisch)* +1,5 mm

Laserklasse 2 < 1mW

Laserwellenlänge 635 nm

Stromversorgung 2 x AAA 1,5 Volt Batterien

Abmessungen 124 x 51 x 27 mm

Gewicht (inkl. Batterien) 217 g

Auto Abschaltung 28 sek Laser / 2,45 min Gerät

Arbeitstemperatur -10°C – 40°C

Lagertemperatur -20°C – 70°C

Artikelnummer 080.946A

Technische Daten: (Technische Änderungen vorbehalten)

* bis 10 m Messabstand bei gut reflektierender Zieloberfläche und Raum-

temperatur. Bei größeren Distanzen und ungünstigen Messbedingungen,

wie z.B. starke Sonneneinstrahlung oder schwach reflektierende

Zieloberflächen, kann die Messabweichung um +/- 0,2 mm/m steigen.

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für

den freien Warenverkehr innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach

der europäischen Richtlinie für Elektro- und

Elektronik-Altgeräte getrennt gesammelt und

entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

www.laserliner.com/info

Fehlercode:

Batterien austauschen

Berechnungsfehler

Temperatur ist zu hoch: > 40°C

Temperatur ist zu niedrig: < 0°C

Empfangenes Signal zu schwach

Empfangenes Signal zu stark

Falsche Messung oder der Hintergrund ist zu hell

Zu schnelle Bewegung des Messgerätes bei der Messung

Err101:

Err104:

Err152:

Err154:

Err155:

Err156:

Err157:

Err160:

010

Lesen Sie vollständig die Bedienungsanleitung und das

beiliegende Heft „Garantie- und Zusatzhinweise“. Befolgen

Sie die darin enthaltenen Anweisungen. Diese Unterlagen gut

aufbewahren.

Nicht direkt in den Strahl sehen! Der Laser darf nicht in

die Hände von Kindern gelangen! Gerät nicht unnötig auf

Personen richten.

Laserstrahlung!

Nicht in den Strahl blicken!

Laser Klasse 2

< 1 mW · 635 nm

EN 60825-1:2007-10

f g

Read the operating instructions and the enclosed brochure

„Guarantee and additional notices“ completely. Follow the

instructions they contain. Safely keep these documents for

future reference.

Do not look directly into the beam. Lasers must be kept

out of reach of children. Never intentionally aim the device

at people.

Laser radiation!

Do not stare into the beam!

Class 2 laser

< 1 mW · 635 nm

EN 60825-1:2007-10

KEYPAD:

ON / Measure / min/max continuous

measurement

length, area, volume, Pythagoras,

Reference measurement

Measurement point (reference)

rear / pin / front / tripod

addition of lengths, areas, volumes

subtraction of lengths, areas, volumes

Display lighting ON/OFF / Unit of

measure m/ft/inch/_‘ _“

OFF / delete last measurement values

DISPLAY:

Measurement point (reference)

rear / pin / front / tripod

Display length / area / volume /

Pythagoras 1 / Pythagoras 2

Measurement values / Measurement results

Unit m/ft/inch/_‘ _“ / Small number 1/10 mm

Intermediate values / min/max values

The bar diagram shows how well suited

the reflection surface is for measurement.

This is particularly useful for measuring

over long distances, dark surfaces or bright

ambient light.

Battery symbol

min/max continuous measurement /

Reference measurement

Malfunction / service required

Memory
