LE MARQUIER NOT0016 Manuale utente

Merci d’avoir acheté ce produit LE MARQUIER© labellisé Origine France Garantie !

Consulter cette notice avant l’utilisation

Thank you for purchasing this product with certificate of guaranteed French origin! Consult

this instruction manual before use.

Bedankt voor uw aankoop van dit product met gecertificeerd garantielabel ‘Product ver-

vaardigd in Frankrijk’! Raadpleeg deze handleiding vóór gebruik

NOT0016

NOTICE DE MONTAGE

INSTRUCTIONS / HANDLEIDING

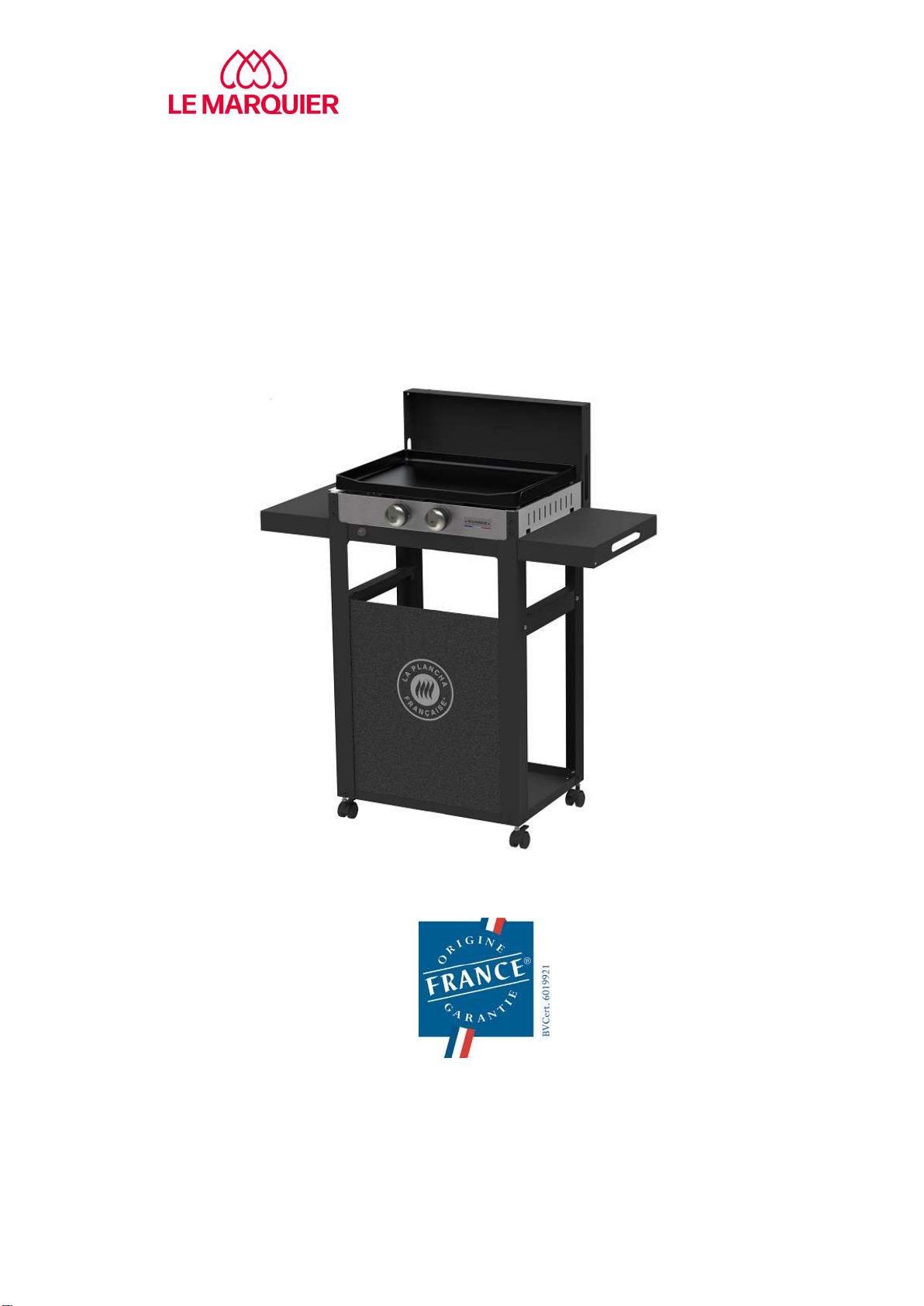

La Plancha Française GAZ

Réf./Ref. PLFO250DC

FR EN NL

Pièces incluses Supplied parts / Meegeleverde onderdelen :

POC0023

31 x VIS0023

31 x VIS0059

2 x COM0236

1 x COM0189

1 x COM0104

1 x COM0103

N° Repère Réf. Pièce Description Qté

1 1951009 A Couvercle / Hoods / Deskel 1

2 1951001 A Plancha / Plancha / Plancha 1

3 COM0221 Bruleur Gauche / Left Burner / Linker brander 1

4 PLQ0014 Plaque de cuisson / Cooking plate / Kookplaat 1

5 COM0222 Bruleur Droit / Right Burner / Rechter brander 1

6 COM0227 Bougie Clip Lg=200mm / Clip Spark Plug Lg=200mm / Clip

kaarsen Lg=200mm 1

7 COM0231 Bougie Clip Lg=400mm / Clip Spark Plug Lg=400mm / Clip

kaarsen Lg=400mm 1

8 POC0023 Pochette de vis Plancha Française Gaz/ Screw pocket

Plancha Française Gaz / Schroefzak Plancha Française Gaz 1

9 1951005 A Pieds avant gauche / arrière droit Front left / rear right foot

Voet links voor / rechts achter 2

10 1951006 A Tablettes / Tablet / Tablet 2

11 1951002 A Pieds avant droit / arrière gauche Front right / rear left foot

Voeten rechts voor / links achter 2

12 COM0235 Assemblage Gaz 1

13 1951003 A Tôle avant / Front Sheet / Voorblad 1

14 1951004 B Plateau inférieur Lower tray / Onderblad 1

15 COM0209 Roues Ø40 / Wheels Ø40 / Wielen 4

16 1951007 A Renfort latéral / Lateral reinforcement / Laterale versterking 2

17 AGR95 Mug / Mug / Mog 1

18 COM0234 Rideau / Curtain / Gordijn 1

Avant de commencer le montage retirer le film de protection sur la plancha.

Before the assembly remove cover foil of the plancha.

Verwijder voordat u met de montage begint de beschermfolie van de plancha.

Montage Assembly / Montage :

Repliez les pattes

manuellement / Fold the two

legs manually / vouw de twee

poten handmatig in

COM0103

Serrer les vis / Ecrous à la main

Tighten the screws / nuts by hand

Draai de schroeven / moeren met de hand vast

2. 8 x 8 x

VIS0059

VIS0023

3. 8 x 8 x

VIS0059

VIS0023

VIS0059

VIS0023

8 x 8 x

Après cette étape serrer les vis / écrous avec les clés fournies

After this step tighten the screws / nuts with the keys provided

Draai na deze stap de schroeven / moeren vast met de meegeleverde sleutels

6. Montage du flexible

Clé de 22mm

Clé de 24mm

Raccordez le flexible gaz à la plancha au niveau du raccord d’alimentation, raccordez le

flexible, raccordez le détendeur sur le flexible puis sur le récipient gaz en suivant les

indications fournies avec le flexible et le détendeur.

Connect the gas hose to the plancha at the supply connection, connect the hose,

connect the regulator to the hose and then to the gas container following the

instructions provided with the hose and the regulator.

Sluit de gasslang aan op de plancha bij de toevoeraansluiting, sluit de slang aan, sluit de

regelaar aan op de slang en vervolgens op de gasfles volgens de instructies die bij de

slang en de regelaar zijn geleverd.

COM0189

2 x 2 x

VIS0059

VIS0023
