LEGRAND 845 27 Guida rapida
Branchement
Caractéristiques
N0064FL3/00
Tension 100 - 240 V±
Fréquence 50 - 60 Hz
2 x 2,5 mm2
Profondeur = mini. 40 mm
Norme Courant porteur EN 50065
IEC 60669-2-1
- 5°C à + 45°C
L
N
Option : interrupteur horaire
Sagane™
Inter centralisé de volet
845 27
Configuration d’usine
Ala première mise sous tension l’appui sur les touches Montée - Stop - Descente commande l’ensemble des points
d’ouvrants (volet roulant ou store) de l’installation “In One by Legrand”.
L’appui sur Learn(1) annule cette fonction de commande générale.
(1) Touche de programmation ou apprentissage.

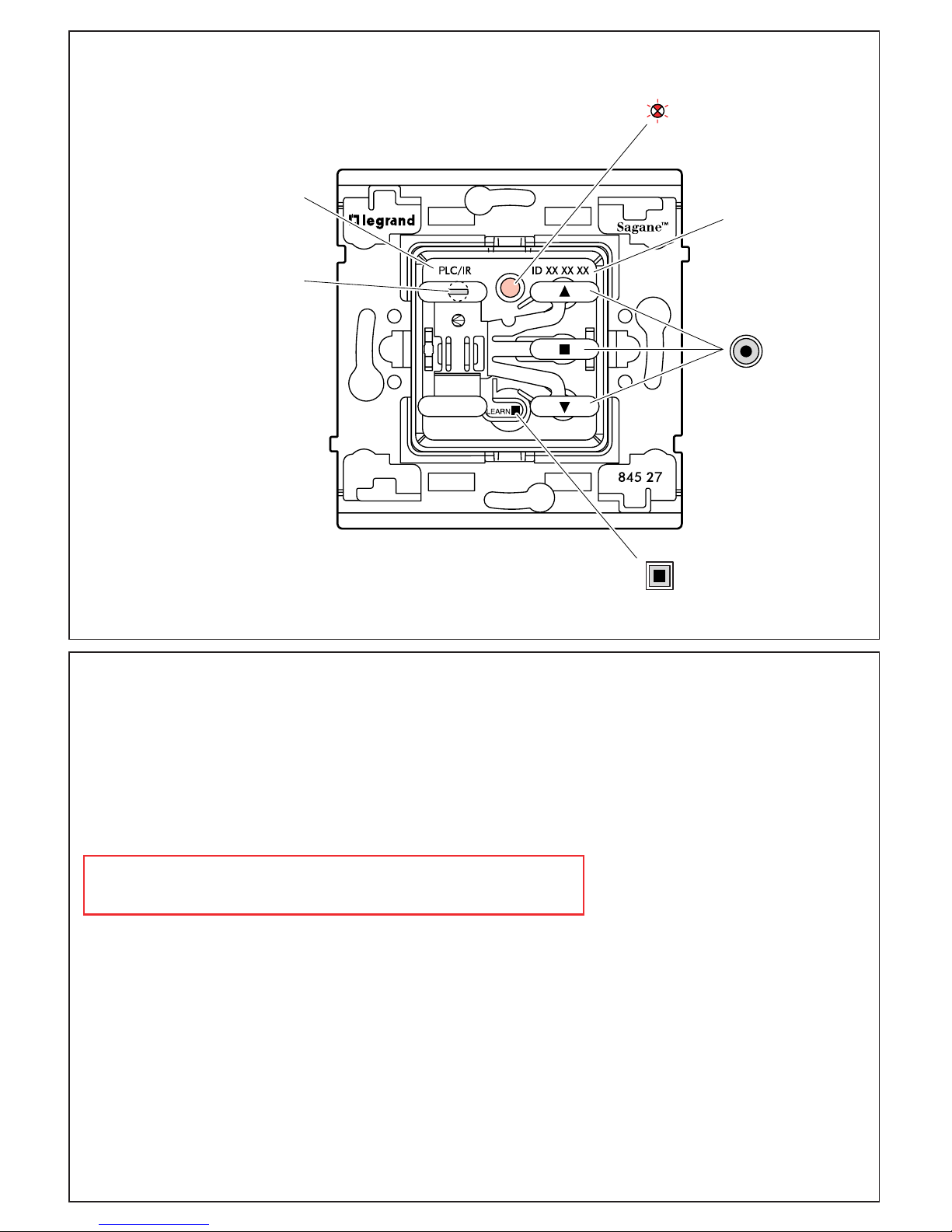

Description
2
Médias de communication
PLC => Courant porteur
IR => Infrarouge
Voyant LEARN
N°d'identification
Cellule Infrarouge
Touche LEARN
Touches de
commandes
Fonctionnement
L’inter centralisé de volet peut commander simultanément à partir de ses touches Montée - Stop - Descente un ensemble
de produits (acteurs) qui lui sont associés lors de l’apprentissage(1), il est alors Leader du scénario(2).
L’inter centralisé de volet est toujours le point central de commande (Leader) d’un scénario.
Il possède une interface pour les signaux infrarouges qui permet la commande de ses scénarios et /ou d’autres produits
de l’installation.
Il possède deux entrées auxiliaires E1et E2qui peuvent être reliés à un interrupteur crépusculaire, une commande
sécurité vent/soleil, un interrupteur horaire,...:
- L’apparition de la tension sur E1 lance le scénario qui est enregistré sur la touche de commande Montée.
- L’apparition de la tension sur E2 lance le scénario qui est enregistré sur la touche de commande Descente.
(1) Apprentissage : action d’associer des produits en vue de les commander simultanément à partir d’un point central.
Cette association se réalise en appliquant la procédure d’apprentissage du scénario en page 3.
(2) Scénario : correspond à l’ensemble des produits (acteurs) qui sont associés à une touche de commande.
Attention :
La touche de commande Stop n’est pas accessible à partir des entrées auxiliaires E1et E2.
3

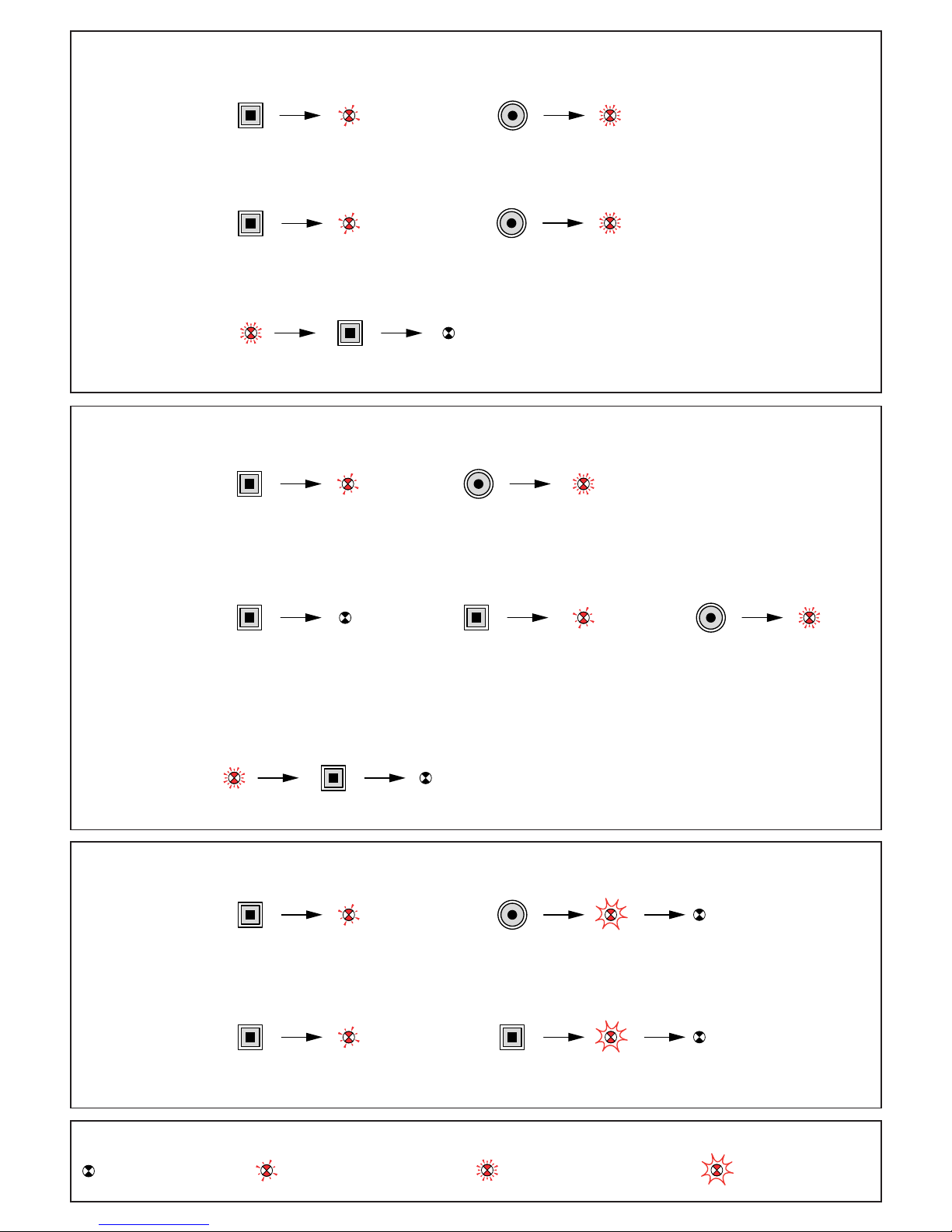

Effacement d’un scénario
Modification d’un scénario
Apprentissage du scénario
Appuyer sur
LEARN
Appuyer sur la touche
de commande qui doit
piloter le scénario
Appuyer sur la touche
de commande qui doit
être associé au leader
Les voyants de tous les produits s'éteignent.
Le scénario est enregistré.
Etape 1 : débuter l'apprentissage (sur le LEADER)
Etape 2 : ajouter un acteur au scénario (sur l'ACTEUR)
Etape 3 : enregistrer le scénario (sur le LEADER)
Appuyer sur
LEARN
Appuyer sur
LEARN
Pour ajouter plusieurs
produits au scénario,répéter
pour chaque acteur
les opérations et .
Appuyer sur
LEARN
Appuyer sur
LEARN
Appuyer sur la touche
de commande qui
pilote le scénario
Appuyer sur la touche
de commande que
l'on souhaite associer
Les voyants de tous les produits s'éteignent.
Le scénario est enregistré.
Les voyants de tous les produits
du scénario clignotent.
Etape 1 : ouvrir le scénario (sur le LEADER)
Etape 2 : modifier l'état d'un acteur du scénario (sur l'ACTEUR)
Etape 3 : enregistrer le scénario (sur le LEADER)
Appuyer sur
LEARN
Appuyer sur
LEARN
Pour supprimer le produit
du scénario passer à l'étape 3
Légende
Le voyant s'éteint Le voyant clignote lentement Le voyant clignote rapidement Le voyant flashe
Appuyer sur
LEARN
Appuyer sur
la touche
de commande
et maintenir 10s
5 s
Le scénario est effacé
Effacer tous les scénarios liés à la touche de commande (sur le LEADER)
Effacer tous les scénarios liés à ce produit (sur le LEADER)
Appuyer sur
LEARN
Appuyer sur
LEARN
et maintenir 10s
5 s
Retour du produit
en configuration usine
5
Connection
L
N
Option : time switch
Characteristics
Voltage 100 - 240 V±
Frequency 50 - 60 Hz
2 x 2,5 mm2
Depth = 40 mm min.
Standard EN 50065 Power line carrier
IEC 60669-2-1
- 5°C to + 45°C
Factory configuration
The first time it is switched on, pressing the Up - Stop - Down keys controls all opening points (roller shutters or awnings) in
the “In One by Legrand” installation.
Pressing Learn(1) cancels this general control function.
(1) Programming or learn key.
Sagane™
General shutter controller
845 27
6
Description
Operation
The general shutter controller Using its Up - Stop - Down keys it can simultaneously control a set of products (actors) that
have been associated with it during the learn phase(1). It is then the Leader of the scenario(2).
The general shutter controller is always the central control point (Leader) of a scenario.
It has two auxiliary inputs, E1and E2, which can be connected to a light sensitive switch, a wind/sun safety control,
time switch, etc:
- The appearance of voltage on E1starts the scenario which is recorded on the Up control key.
- The appearance of voltage on E2starts the scenario which is recorded on the Down control key.
(1) Learn phase: Operation to associate products so that they can be controlled simultaneously from a central point.
This association is carried out by applying the learn scenario procedure on page 7.
(2) Scenario: Corresponds to the set of products (actors) that are associated with a command key.
Caution :
The Stop control key cannot be accessed from auxiliary inputs E1and E2.
Communication media
PLC => Mains-borne signalling
IR => Infrared
LEARN indicator lamp
ID number
Infrared cell
LEARN key
Command
keys
7
Clearing a scenario
Modification of a scenario
Learn scenario
To add a number of products
to the scenario, repeat
operations and
for each actor.
Press LEARN
Press the command key
that is to control
the scenario
Press the command key
that is to be associated
with the leader
The indicator lamps of all the products go off.
The scenario is recorded.
Step 1: Start the learn phase (on the LEADER)
Step 2: Add an actor to the scenario (on the ACTOR)
Step 3: Record the scenario (on the LEADER)
Press LEARN
Press LEARN
Press LEARN
Press LEARN
To remove the product from
the scenario, go to step 3
Press LEARN
Press the command key
that controls the scenario
Press the command key
that is to be associated
The indicator lamps of all the products go off.
The scenario is recorded.
The indicator lamps of all the produc
in the scenario blink.
Step 1: Open the scenario (on the LEADER)
Step 2: Modify the state of an actor in the scenario (on the ACTOR)
Step 3: Record the scenario (on the LEADER)
Press LEARN
Key
The indicator lamp
goes off The indicator lamp
blinks slowly The indicator lamp
blinks quickly The indicator lamp
flashes
Press LEARN
Press the command
key and hold it
down for 10 s
5 s
The scenario is cleared
Clear all the scenarios linked with the command key (on the LEADER)
Clear all the scenarios linked to this product (on the LEADER)
Press LEARN
Press LEARN
and hold down
for 10 s
5 s
Return the product
to factory configuration
