LEGRAND 882 07 Manuale utente
Caractéristiques Charges
Prisinter mobile radio
882 07 / 65
N0064FJ5/02
Tension 100 - 240 V
±
Fréquence 50 - 60 Hz
Fréquence RF 868,3 MHz
Portée environ 200 m
en champ libre
+ 5°C à + 45°C
110 V 1200 W 1200 W
230 V 2500 W 2500 W
Lampe incandescente
Lampe halogène
2
Branchement Configuration d’usine
A la première mise sous tension
l’appui sur les touches ON ouOFF
commande le point d’éclairage qui
est branché sur la prise.
La prisinter mobile radio peut être
commandée par des produits
courants porteurs (PLC) de la
famille éclairage à travers
l’interface RF/PLC réf. 036 06/29.
Un appui sur la touche LEARN(1)
de l’émetteur oudu récepteur
annule cette fonctionnalité.
(1) Touche de programmation
ouapprentissage.
882 07 882 65
3

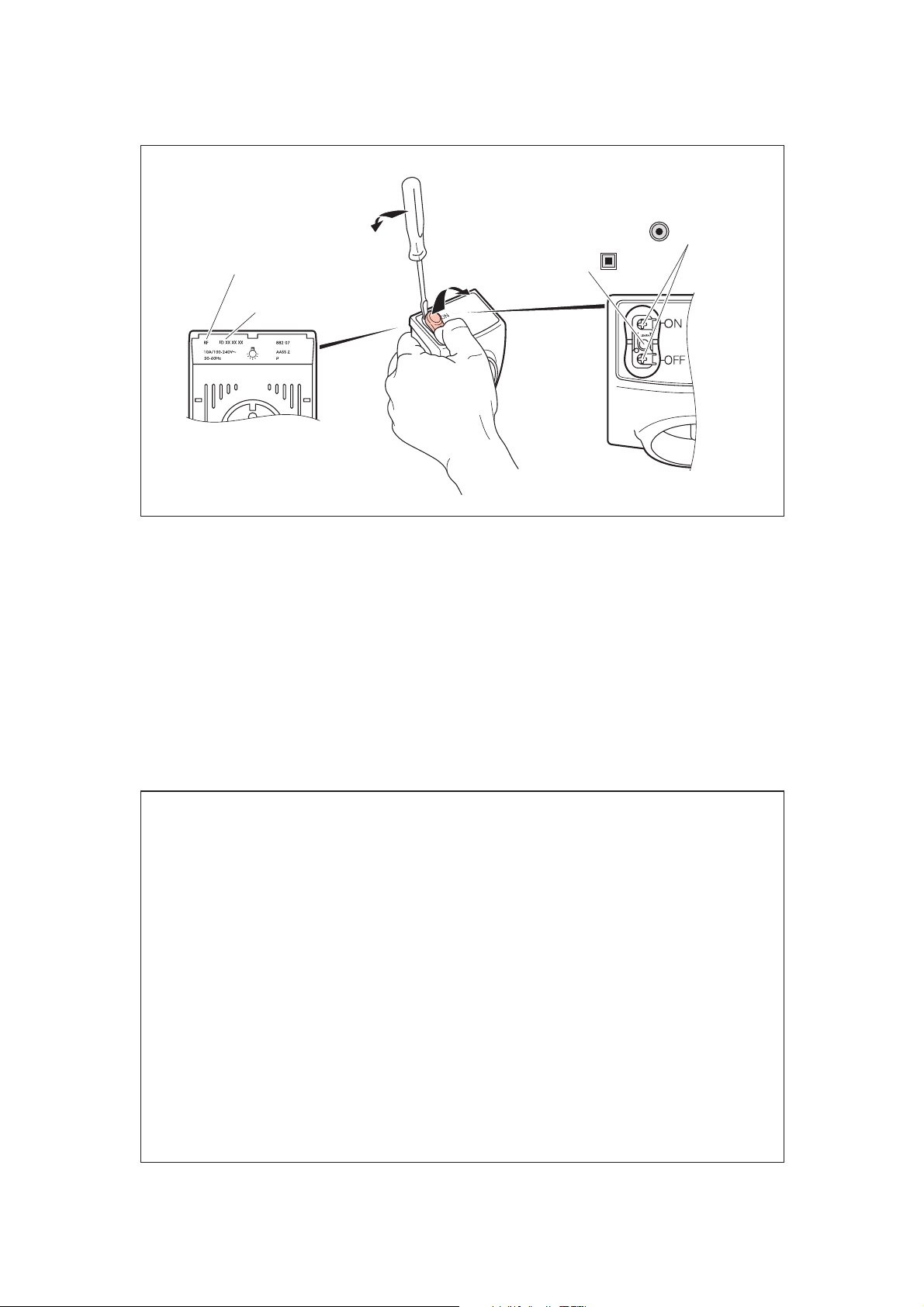

Description
Touche LEARN
Touches de
commande
N° d’identification
Media de communication
RF => Radiofréquence
Fonctionnement
La prisinter mobile radio commande la charge qui est branchée à sa prise à partir des touches ON ouOFF, ousuite
à un ordre reçud’un produit Leader auquel elle a été associée lors de l’apprentissage(1) d’un scénario(2).
Elle est alors Acteur d’un scénario et peut participer à 16 scénarios aumaximum.
(1) Apprentissage : action d’associer des produits en vue de les commander simultanément à partir d’un point central.
Cette association se réalise en appliquant la procédure d’apprentissage du scénario en page 5.
(2) Scénario : correspondà l’ensemble des produits (acteurs) qui sont associés à une touche de commande.
4
5
Appuyer sur
LEARN
Appuyer sur
LEARN
Appuyer sur
LEARN
Appuyer sur la touche de commande
qui doit piloter le scénario
Apprentissage du scénario
Etape 1 : débuter l'apprentissage (sur le LEADER)
Appuyer sur la touche de commande
qui doit être associée au leader
Etape 2 : ajouter un acteur au scénario (sur l'ACTEUR)
Les voyants de tous les produits s'éteignent
Le scénario est enregistré
Etape 3 : enregistrer le scénario (sur le LEADER)
Pour ajouter plusieurs produits au scénario, répéter pour chaque acteur les opérations et
Légende
Le voyant s'éteint Le voyant clignote
lentement
Le voyant clignote
rapidement
Le voyant flashe
6
Modification díun scénario
Appuyer sur
LEARN
Appuyer sur la touche de
commande qui pilote le scénario
Les voyants de tous les produits
du scénario clignotent
Appuyer sur la touche
de commande que
l'on souhaite associer
Etape 1 : ouvrir le scénario (sur le LEADER)
Appuyer sur
LEARN ou
Appuyer sur
LEARN
Pour supprimer le produit
du scénario passer à l'étape 3
Etape 2 : modifier l'état d'un acteur du scénario (sur l'ACTEUR)
Appuyer sur
LEARN
Les voyants de tous les produits s'éteignent
Le scénario est enregistré
Etape 3 : enregistrer le scénario (sur le LEADER)
7
Effacement d’un scénario
Appuyer sur
LEARN
Le scénario est effacé
Appuyer sur
la touche de commande
et maintenir 10 s
Effacer tous les scénarios liés à la touche de commande (sur le LEADER)
Appuyer sur
LEARN
Retour du produit
en configuration usine
Appuyer sur
LEARN
et maintenir 10 s
Effacer tous les scénarios liés à la touche de commande (sur le LEADER)
5 s
5 s
8
DECLARATION DE CONFORMITE
Nous déclarons que les produits satisfont aux dispositions de :
We declare that the products satisfy the provisions of
:
La Directive 1999/5/CE du Parlement européen
et du Conseil du 9 mars 1999 "R&TTE"
sous réserve d'une utilisation conforme à sa destination on condition that they are used in the manne
r
et/ou d'une installation conforme aux normes en vi
g
ueur intended and/or in accordance with the curren
t
et/ou aux recommandations du constructeur installation standards and/or with the manufacturer'
s
recommandantion
s
EN 300220-3
EN 55022
EN 60669-2-1
Ces dispositions sont assurées pour la directive 1999/5/CEE par la conformité aux normes suivantes :
These provisions are ensured for directive 1999/5/CEE by conformity to the following standards
:
9
Characteristics Loads
Radio mobile switched socket
882 07 / 65
Voltage 100 - 240 V
±
Frequency 50 - 60 Hz
Radio frequency 868.3 MHz
Range about 200 m
in free field
+ 5°C to + 45°C
110 V 1200 W 1200 W
230 V 2500 W 2500 W
Incandescent lamp
Halogen lamp
10
Connection Factory settings
On first powering up, pressing
the keys ON or OFF controls
the lighting point connected
to the socket.
The radio mobile switchedsocket
can be controlledby power line
carrier (PLC) products of the lighting
familythrough the RF/PLC
interface, Cat. No. 036 06/29.
Pressing the LEARN(1) key
of the transmitter or receiver
cancels this functionality.
(1) Programming or learning key.
882 07 882 65
11
Description
LEARN key
Control
keys
Identification No.
Communication media
RF = Radio frequency
12
Operation
The radio mobile switchedsocket controls the loadconnectedto its socket using the ON or OFF keys or following
a commandreceivedfrom a Leader product that it was linkedto during the learn phase(1) of a scenario(2).
It is then the Actor of a scenario andcan take part in a maximum of 16 scenarios.
(1) Learn phase: Operation of associating products so that theycan be controlledsimultaneouslyfrom a central point.
This association is carriedout by applying the scenario learning procedure on page 13.
(2) Scenario: Corresponds to the set of products (actors) that are associatedwith a control key.
13
Press LEARN
Press LEARN
Press LEARN
Press the control key that is to
control the scenario
Press the control key that is to be
associated with the leader
Step 2: Add an actor to the scenario (on the ACTOR)
Learn scenario
The indicator lamps of all products go off
The scenario is saved
Step 1: Start the learn phase (on the LEADER)
Step 3: Save the scenario (on the LEADER)
To add a number of products to the scenario, repeat operations and for each actor
Key
The indicator lamp
goes off
The indicator lamp
blinks slowly
The indicator lamp
blinks quickly
The indicator lamp
flashes
14
Modifyinga scenario
Press LEARN
Press LEARN
Press LEARN
Press LEARN
Press the control key
that controls the scenario
The indicator lamps of all the products
in the scenario blink
Press the control key
that is to be associated
Step 1: Open the scenario (on the LEADER)
or
To remove the product from
the scenario, go to step 3
Step 2: Modify the state of an actor in the scenario (on the ACTOR)
The indicator lamps of all the products go off
The scenario is saved
Step 3: Save the scenario (on the LEADER)
15
Clearinga scenario
Press LEARN
Press LEARN
The scenario is cleared
Press the control key
and hold it down for 10 s
Clear all the scenarios linked with the control key (on the LEADER)
The product returns to
its factory setting
Press LEARN and hold
down for 10 s
Clear all the scenarios linked to this product (on the LEADER)
5 s
5 s
16
DECLARATION DE CONFORMITE
Nous déclarons que les produits satisfont aux dispositions de :
We declare that the products satisfy the provisions of
:
La Directive 1999/5/CE du Parlement européen
et du Conseil du 9 mars 1999 "R&TTE"
sous réserve d'une utilisation conforme à sa destination on condition that they are used in the manne
r
et/ou d'une installation conforme aux normes en vi
g
ueur intended and/or in accordance with the curren
t
et/ou aux recommandations du constructeur installation standards and/or with the manufacturer'
s
recommandantion
s
EN 300220-3
EN 55022
EN 60669-2-1
Ces dispositions sont assurées pour la directive 1999/5/CEE par la conformité aux normes suivantes :
These provisions are ensured for directive 1999/5/CEE by conformity to the following standards
:
17
Eigenschappen Belasting
WCD 2P + A ontvanger RF (schakelaar)
882 07 / 65
Spanning 100 - 240 V
±
Frequentie 50 - 60 Hz
Frequentie RF 868,3 MHz
ca. 200m
Bereik in vrij veld
+ 5°C tot + 45°C
110 V 1200 W 1200 W
230 V 2500 W 2500 W
Gloeilamp
Halogeenlamp
18
Aansluiting Standaardconfiguratie
Bijde eerste inschakeling wordt door
een druk op de toetsen ON of OFF
het lichtpunt bedienddat aangesloten
is op de contactdoos.
De WCD met RF ontvangst kan
bediendworden door de draags-
troomproducten (PLC) familie
verlichting via de interface RF / PLC
met ref. 036 06/29.
Door op de toets LEARN(1) van
de zender of ontvanger te drukken,
wordt deze functionaliteit
geannuleerd.
(1) Toets voor programmering
of aanleren.
882 07 882 65
19
Beschrijving
Toets LEARN
Bediening-
stoetsen
Identificatienummer
Communicatiemiddelen
RF => Radio frequentie
20
Werking
De WCD met RF ontvangst bedient de belasting die verbonden is met de de contactdoos met behulp van de toetsen ON
of OFF of na ontvangst van een order van een Leider waaraan deze is toegevoegdtijdens het aanleren(1) van een scenario(2).
Hijis dan Actor van een scenario en kan deelnemen aan maximaal 16 scenario’s.
(1) Aanleren : actie van het associëren van producten met de bedoeling deze tegelijkertijd vanaf een centraal punt te
bedienen. Dit associëren geschiedt door toepassing van de aanleerprocedure van het scenario op pagina 21.
(2) Scenario : komt overeen met alle producten (actoren) die bijeen bedieningstoets horen.
