Lenovo ThinkPad T40 Manuale utente

Delenummer: 92P1488

Installeringsveiledning

ThinkPad T Series

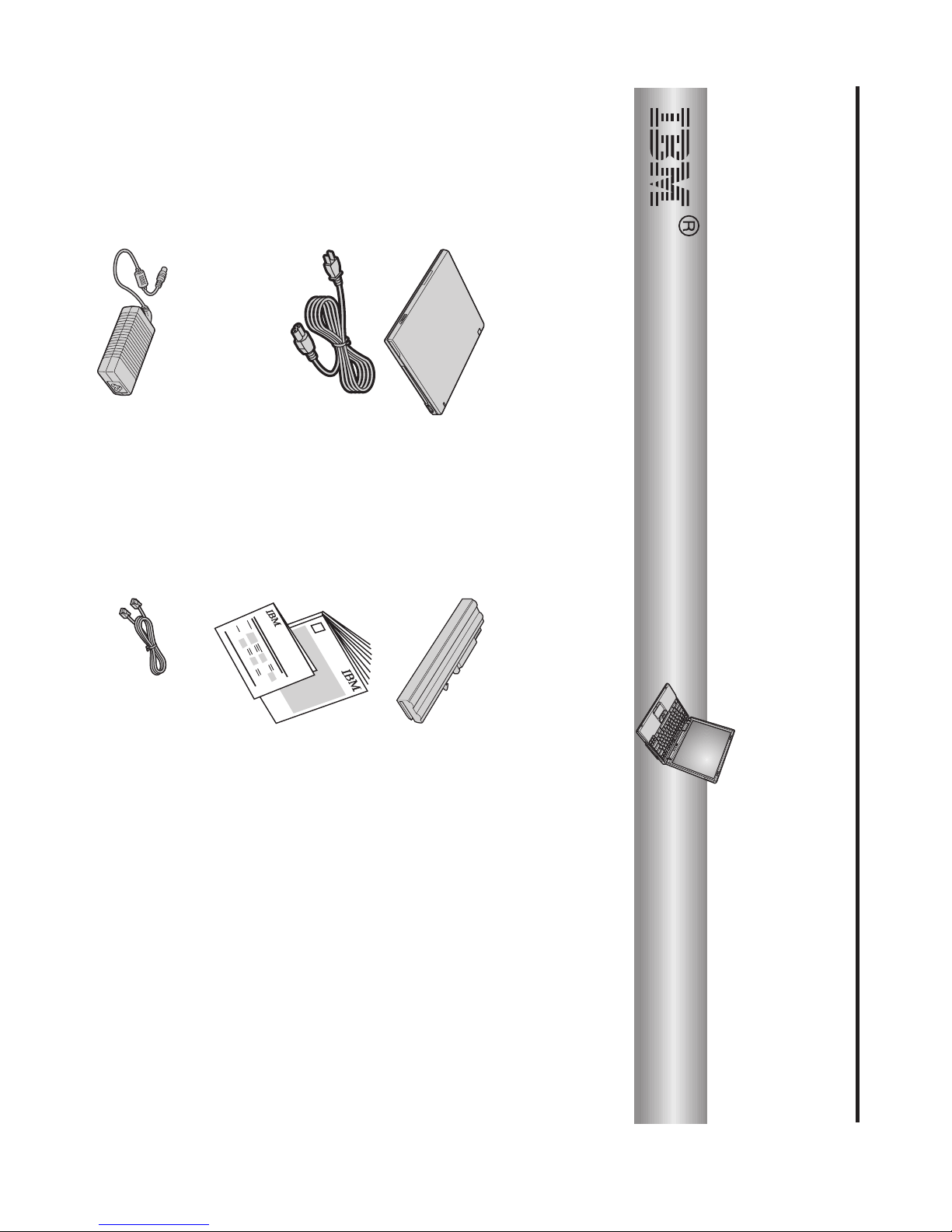

Sjekkliste for utpakkingSjekkliste for utpakking

Takk for at du kjøpte en IBM ThinkPad T Series-maskin. Kontroller innholdet på denne listen mot innholdet i boksen. Hvis noe

mangler eller er ødelagt, kontakter du forhandleren.

hDatamaskin hBatteri Merknader:

1. Enkelte modeller kan inneholde

tilleggsutstyr som ikke er oppført.

2. Enkelte modeller leveres med en

diskettstasjon.

3. Maskinen inneholder programmet IBM

Disk-to-Disk recovery. Alt du trenger for

å gjenopprette fabrikkinstallerte filer og

applikasjoner, ligger på platelageret.

Programmet IBM Disk-to-Disk recovery

gjør at du ikke trenger noen

gjenopprettings-CD. Du finner mer om

dette under “Gjenopprette

forhåndsinstallert programvare” i

Håndbok for service og problemløsing.

hStrømledning hBøker:

Installeringsveiledning

vHåndbok for

service og

problemløsing

vBrukerhåndbok

for Microsoft

Windows

Referansehåndbok

ThinkPad

Installeringsveiledning

ThinkPad

hBatteri-

eliminator

hTelefonledning

Klargjøre datamaskinen

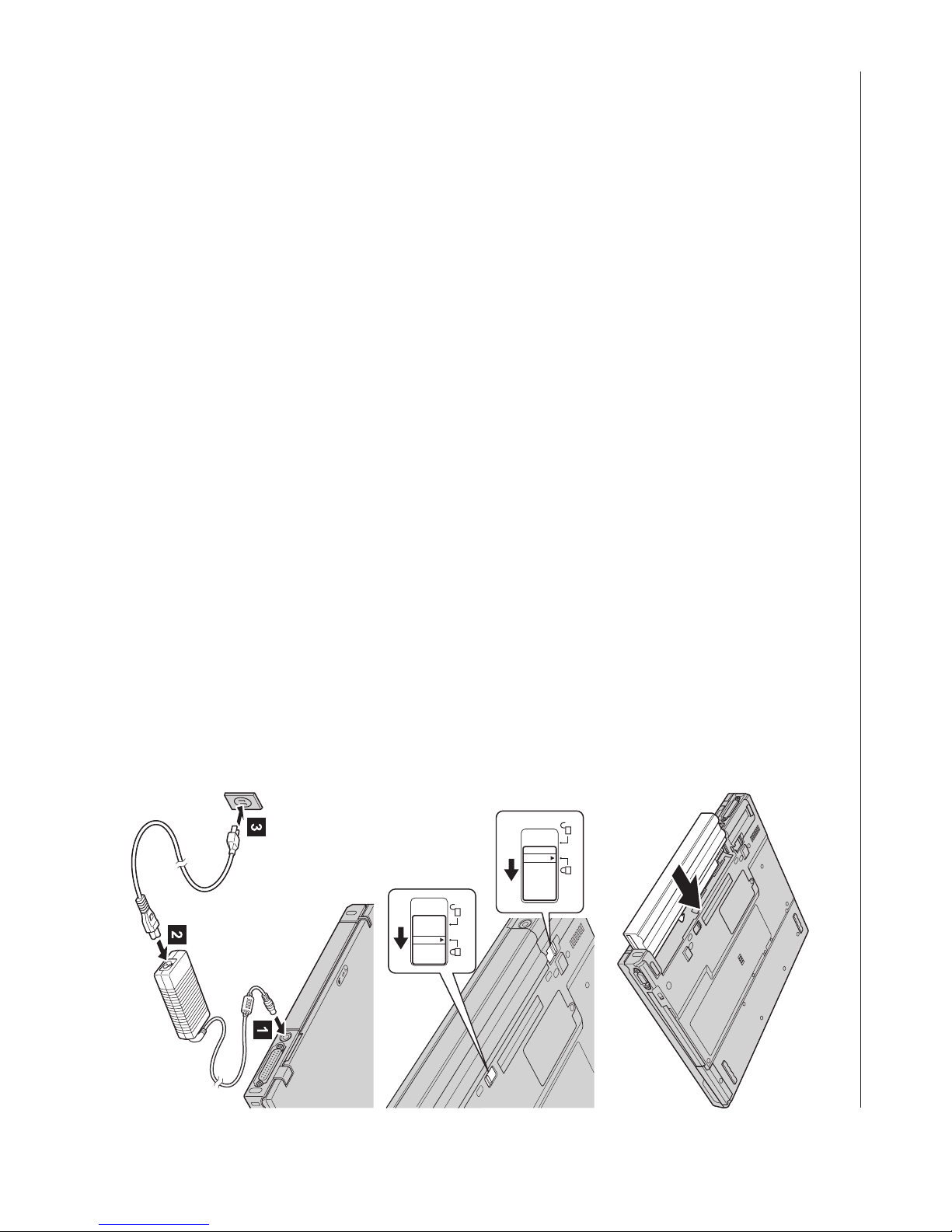

1. Sette batteriet på plass.

a) Hold siden av batteriet langs forsiden av batterirommet og skyv deretter batteriet

forsiktig på plass.

b) Skyv batterilåsene til låst posisjon.

2. Tilkoble til en strømkilde.

Koble batterieliminatoren til strømkontakten (på baksiden av maskinen). Koble til i

den rekkefølgen som bildet viser.

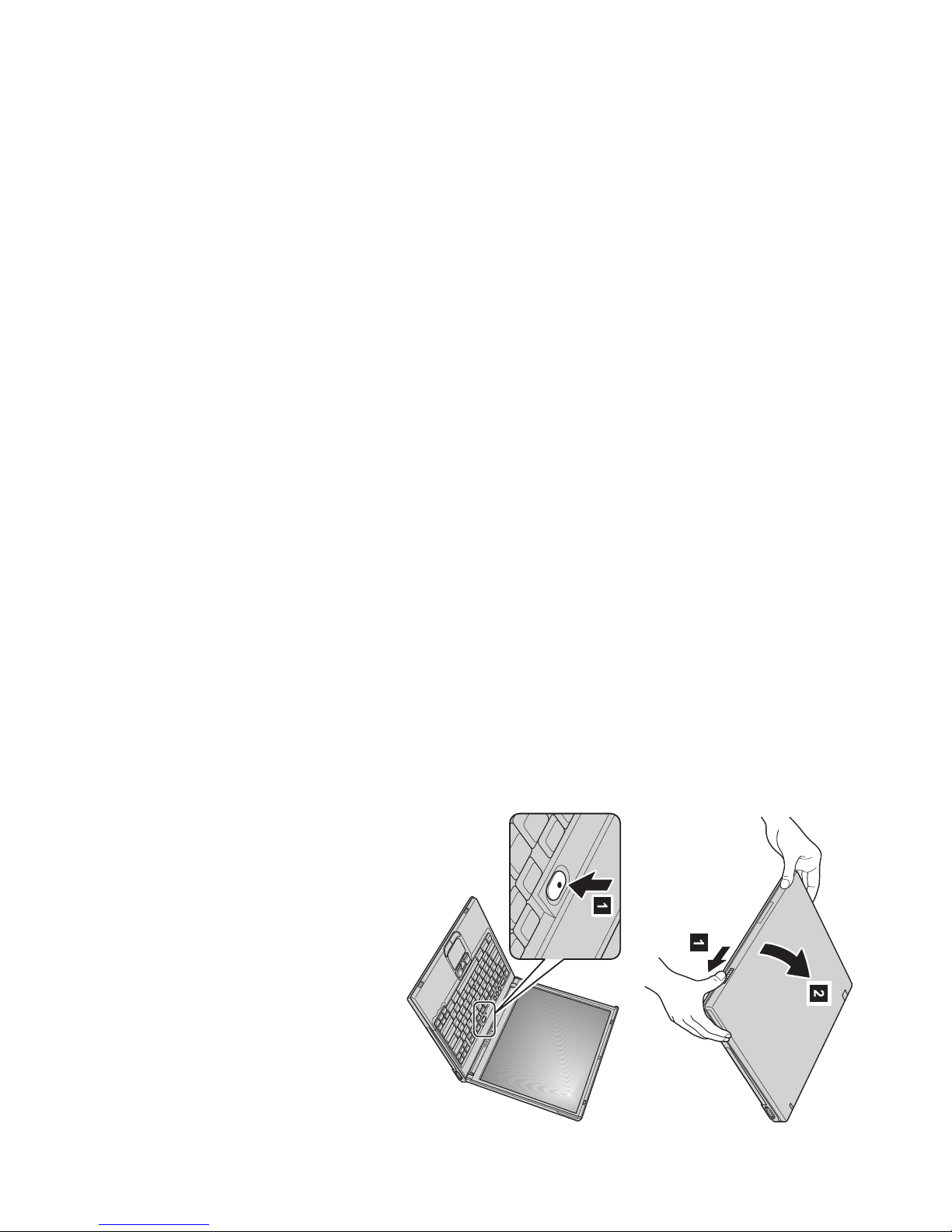

3. Slå på systemet.

a) Åpne skjermen på maskinen. Skyv låsene til side 1 og åpne skjermen 2. Sett

deretter skjermen i den vinkelen du foretrekker.

b) Trykk på strømbryteren1.

4. Bruke UltraNav.

ThinkPad-maskinen ble levert med en UltraNav-pekeenhet. UltraNav-enheten består av TrackPoint og pekeplaten, som hver

for seg er pekeenheter med grunnleggende og utvidede funksjoner.

Du kan bruke TrackPoint og pekeplaten sammen. Du kan også konfigurere pekeenhetene med dine egne innstillinger. Du kan

for eksempel bruke både TrackPoint og pekeplaten som pekeenheter med utvidede funksjoner. Eller du kan bruke TrackPoint

som en ren pekeenhet, og de utvidede funksjonene til pekeplaten, eller omvendt.

Hvis du vil ha flere opplysninger om UltraNav, trykker du på Access IBM-knappen for å åpne hjelpen på systemet.

Merk: Enkelte modeller har bare TrackPoint-enheten, uten en pekeplate med knapper.

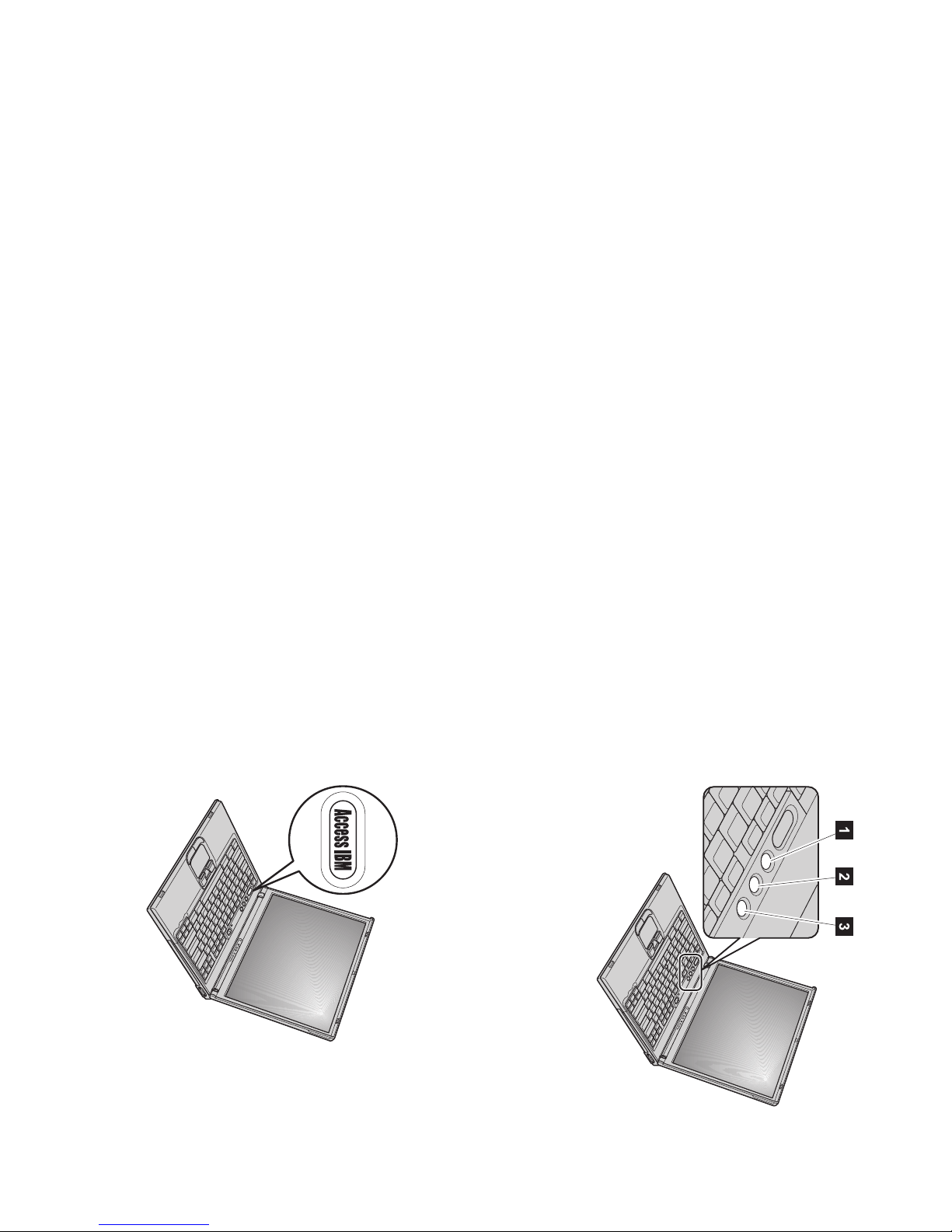

5. Bruke volumkontrollen.

Du kan justere lydnivået på de innebygde høyttalerne ved hjelp av disse tre

knappene:

1 Volum ned

2 Volum opp

3 Lyd av

Hvis du slår av lyden og deretter slår av maskinen, vil lyden fortsatt være

av neste gang du slår på maskinen. Du slår på lyden igjen ved å trykke på

Volum opp eller Volum ned.

Når du trykker på en av disse knappene etter at Windows-konfigureringen er

ferdig, blir volumindikatoren vist på skjermen i noen sekunder. Du finner flere

opplysninger om volumkontrollen i hjelpen på systemet, Access IBM.

6. Konfigurere Windows.

Maskinen leveres med Microsoft Windows XP eller 2000. Når du har slått på maskinen, følger du instruksjonene på skjermen

for å konfigurere operativsystemet. Denne prosedyren tar om lag 30 minutter, og maskinen starter på nytt flere ganger.

7. Bruke Access IBM.

Hvis du har et spørsmål om maskinen eller ønsker å se på IBMs nettsteder, kan du

trykke på Access IBM-knappen for å åpne Access IBM.

Access IBM er den omfattende hjelpen på systemet og informasjonssenteret for

maskinen. Den følger med når du tar med deg maskinen på reise, slik at du ikke

trenger brukerhåndbøker.

Du finner opplysninger om ThinkPad-maskinen og dens funksjoner ved å bruke

søkefunksjonen. Fra IBMs nettside får du direkte tilgang til hjelp og støtte, tips fra

andre mobile brukere og informasjon om tilleggsutstyr, programvare og

oppgraderinger.

Installere minne

Å øke minnekapasiteten er en effektiv metode for å få programmene til å kjøre fortere. Du kan øke minnet i maskinen

ved å installere en ubufret SO-DIMM-modul (Small Outline Dual Inline Memory Module) av typen PC2100 DDR (Double

Data Rate) synkron DRAM (Synchronous Dynamic Random Access Memory), som kan kjøpes som tilleggsutstyr, i

minnesporet på undersiden av maskinen. Det finnes SO-DIMM-moduler med forskjellig kapasitet.

Merk: Bruk bare en ubufret SO-DIMM-modul av typen PC2100 DDR synkron DRAM i maskinen. Hvis du installerer en

SO-DIMM-modul som maskinen ikke kan bruke, gir maskinen fra seg et pipesignal og systemet starter ikke. Du kan kjøpe riktig

minnetype hos din IBM-forhandler eller IBM-representant.

ADVARSEL: Før du begynner å installere en modul, bør du ta på et metallbord eller et annet metallobjekt som er jordet. Dette

reduserer statisk elektrisitet fra kroppen din. Den statiske elektrisiteten kan skade SO-DIMM-modulen.

Slik installerer du en SO-DIMM-modul:

1. Slå av datamaskinen og koble batterieliminatoren og alle kablene fra maskinen.

2. Lukk skjermen og snu maskinen opp ned.

3. Ta ut batteriet.

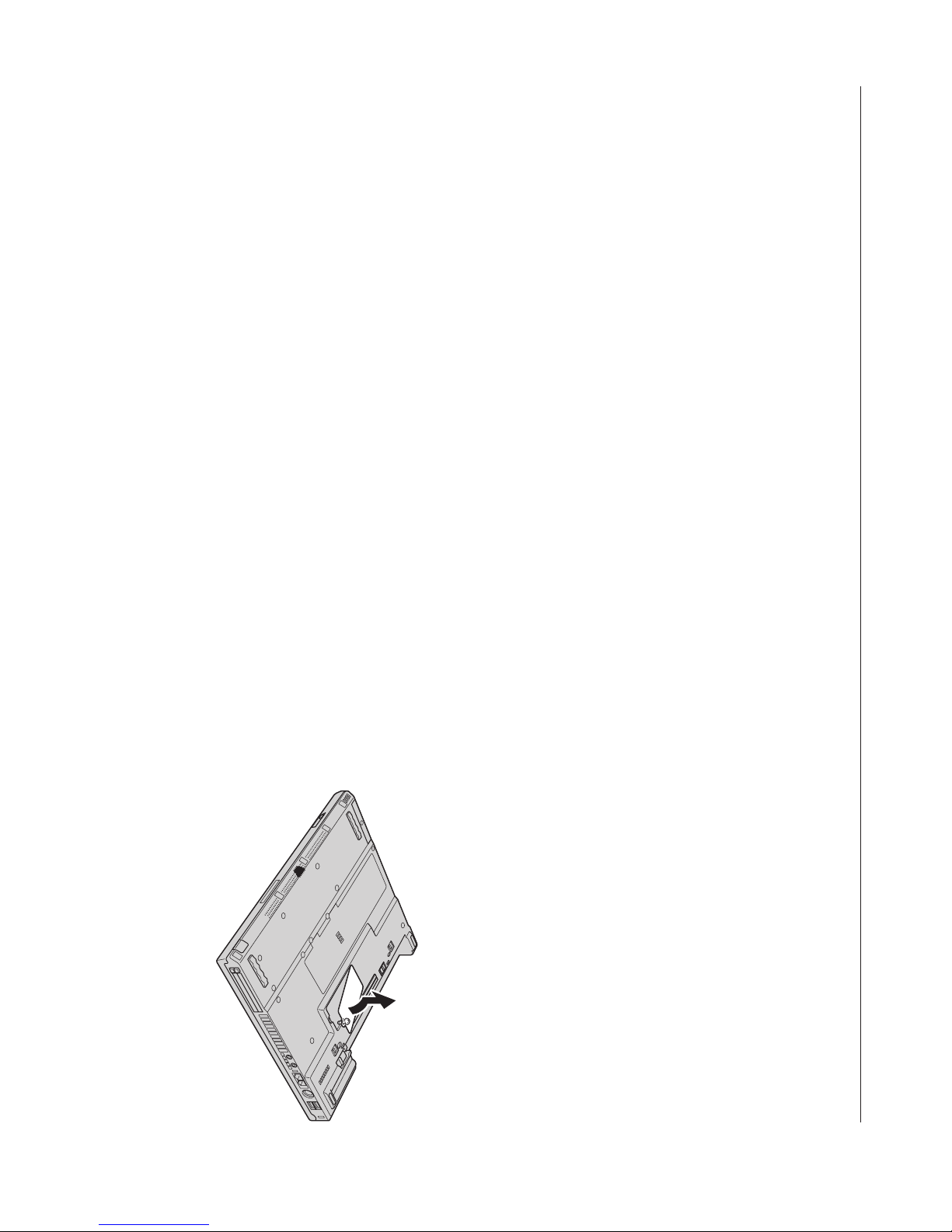

4. Løsne skruen til minnespordekselet og ta av dekselet.

Hvis SO-DIMM-modulen allerede står i minnesporet, fjerner du den for å gjøre

plass til den nye ved å presse ut klemmene på begge sider av kontakten samtidig.

Ta vare på den for senere bruk.

5. Finn hakket på SO-DIMM-modulen.

ADVARSEL: Unngå å berøre kantene på minnemodulen. Ellers kan du skade

modulen.

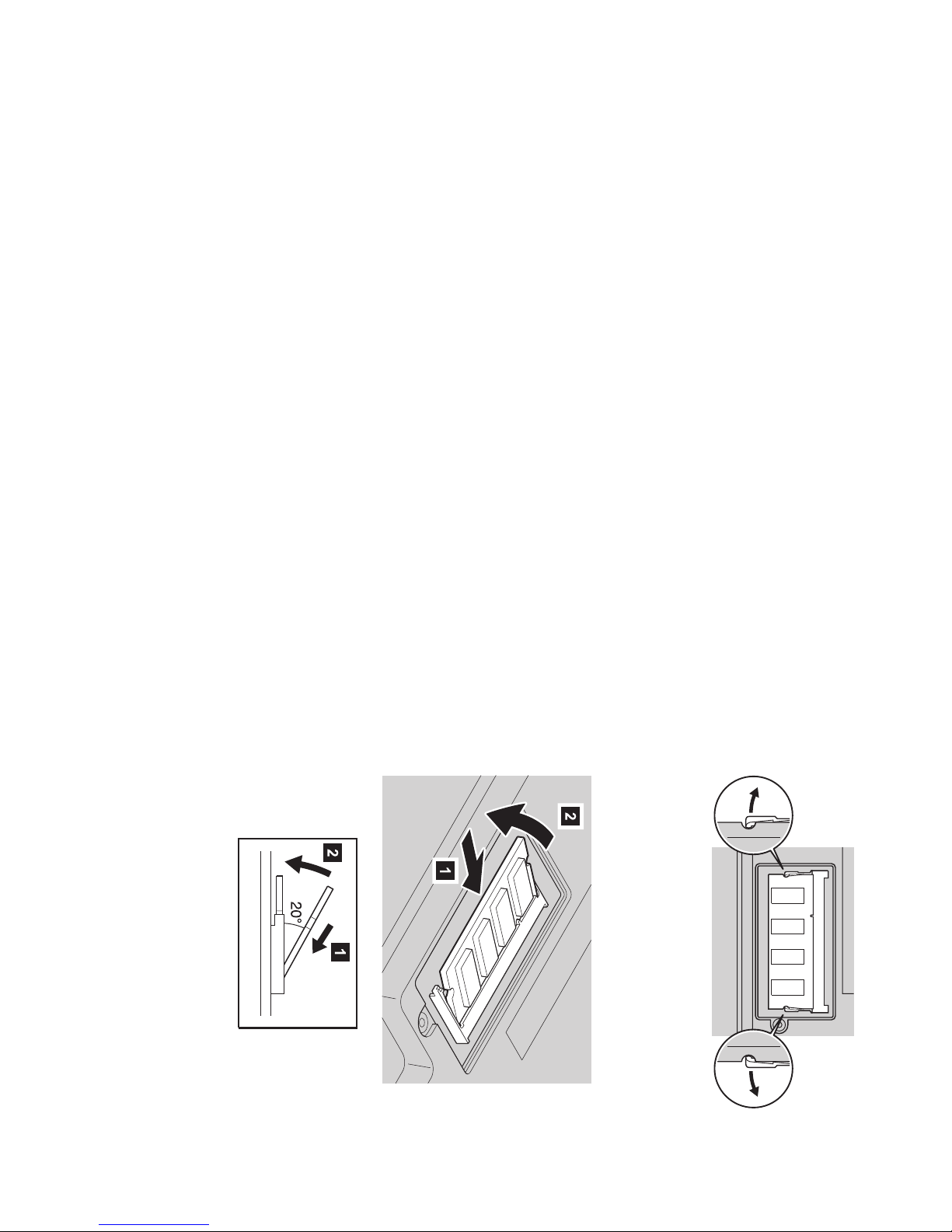

6. Plasser hakket på SO-DIMM-modulen på høyre side av kontakten, sett modulen

inn i sporet med en vinkel på omtrent 20 grader 1 og trykk den på plass 2.

7. Vri SO-DIMM-modulen ned til den smekker på plass.

8. Kontroller at kortet sitter fast i sporet.

9. Sett på minnedekselet igjen ved å justere baksiden av dekselet først og deretter stramme skruene.

ADVARSEL: Når du har installert et nytt eller oppgradert et minnekort, må du ikke bruke datamaskinen før du har lukket

dekselet på minnesporet. Du må aldri prøve å bruke maskinen mens dekselet er åpent.

10. Sett inn igjen batteriet, snu maskinen tilbake og koble kablene til igjen.

Slik kontrollerer du at SO-DIMM-modulen er installert på riktig måte:

1. Slå på maskinen.

2. Når du ser meldingen “To interrupt normal startup, press the blue Access IBM button”

nederst til venstre på skjermen, trykker du på Access IBM-knappen.

3. Velg Start setup utility. Skjermbildet BIOS Setup Utility blir vist. Alternativet “Installed memory” viser den samlede størrelsen

på minnet som er installert i maskinen.

Hvis for eksempel maskinen har 256 MB minne og du installerer en SO-DIMM-modul på 256 MB i den, skal det stå 512 MB

for “Installed memory”.

Slik bytter du ut SO-DIMM-modulen som fulgte med maskinen:

1. Slå av datamaskinen og koble batterieliminatoren og alle kablene fra maskinen.

2. Lukk skjermen og snu maskinen opp ned.

3. Ta ut batteriet.

4. Ta av tastbordet (se prosedyren under Bytte ut Mini-PCI-kortet i hjelpen på systemet, Access IBM).

5. Når du skal bytte ut SO-DIMM-modulen, følger du prosedyren på side 6, trinn 5 til 8.

6. Sett på plass tastbordet igjen (se prosedyren under Bytte ut Mini-PCI-kortet i hjelpen på systemet, Access IBM).

7. Sett inn igjen batteriet, snu maskinen riktig vei og koble til kablene.

Navnet ditt:

_________________________

Firmanavn:

_________________________

Modellnummer:

_________________________

Serienummer:

_________________________

Forhandler:

_________________________

Nettsted for IBM Kundeservice:

_________________________

Nummer til IBM Kundeservice:

_________________________

Varemerker

Navnene nedenfor er varemerker for IBM Corporation i USA

og/eller andre land.

IBM

ThinkPad

TrackPoint

UltraNav

Microsoft og Windows er varemerker for Microsoft Corporation i

USA og/eller andre land.

Merknader:
