Lenovo ThinkPad T40 Manuale utente

Osanumero: 92P1485

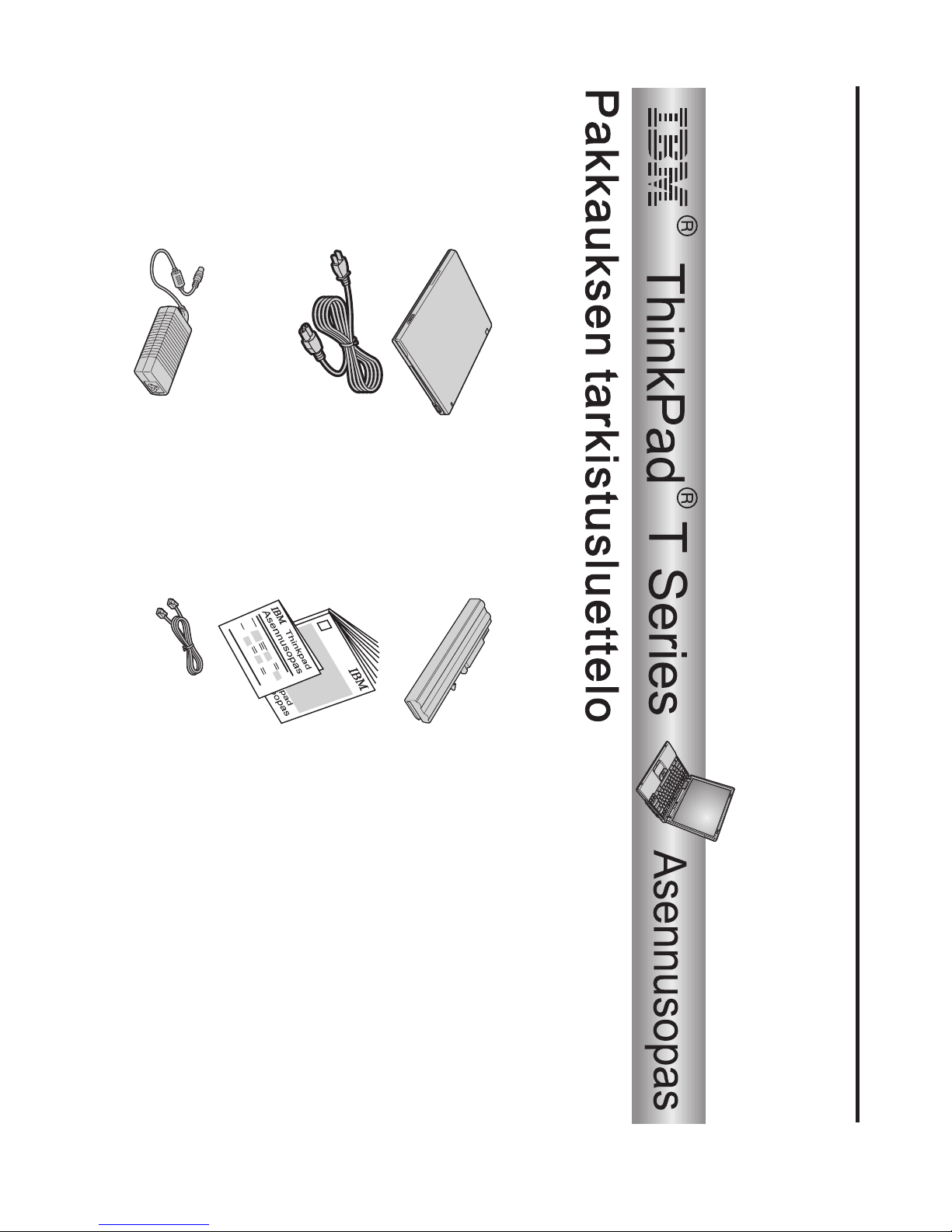

Tarkista, että IBM ThinkPad T Series -tietokoneen pakkauksessa on tässä mainitut osat. Jos jokin osa puuttuu tai on vahingoittunut, ota

yhteys tuotteen myyjään.

hTietokone hAkku Huomautuksia:

1. Joidenkin mallien pakkauksiin voi

sisältyä osia, joita ei ole luettelossa.

2. Joissakin malleissa levykeasema sisältyy

pakkaukseen.

3. Tässä tietokoneessa on käytössä IBM:n

Elvytysohjelma. Kaikki esiasennettujen

tiedostojen ja sovellusten palautukseen

tarvittavat tiedot ovat kiintolevyssä.

Tämän vuoksi erillinen

elvytys-CD-tietolevy ei ole tarpeen.

Lisätietoja on Käyttö ja vianmääritys

-julkaisun esiasennettujen ohjelmistojen

elvytyksestä kertovassa osassa.

hVerkkojohto hJulkaisut:

vAsennusopas

vKäyttö ja

vianmääritys

vMicrosoft

Windowsin

käyttöoppaat

hVerkkolaite hPuhelinkaapeli

Tietokoneen asennus

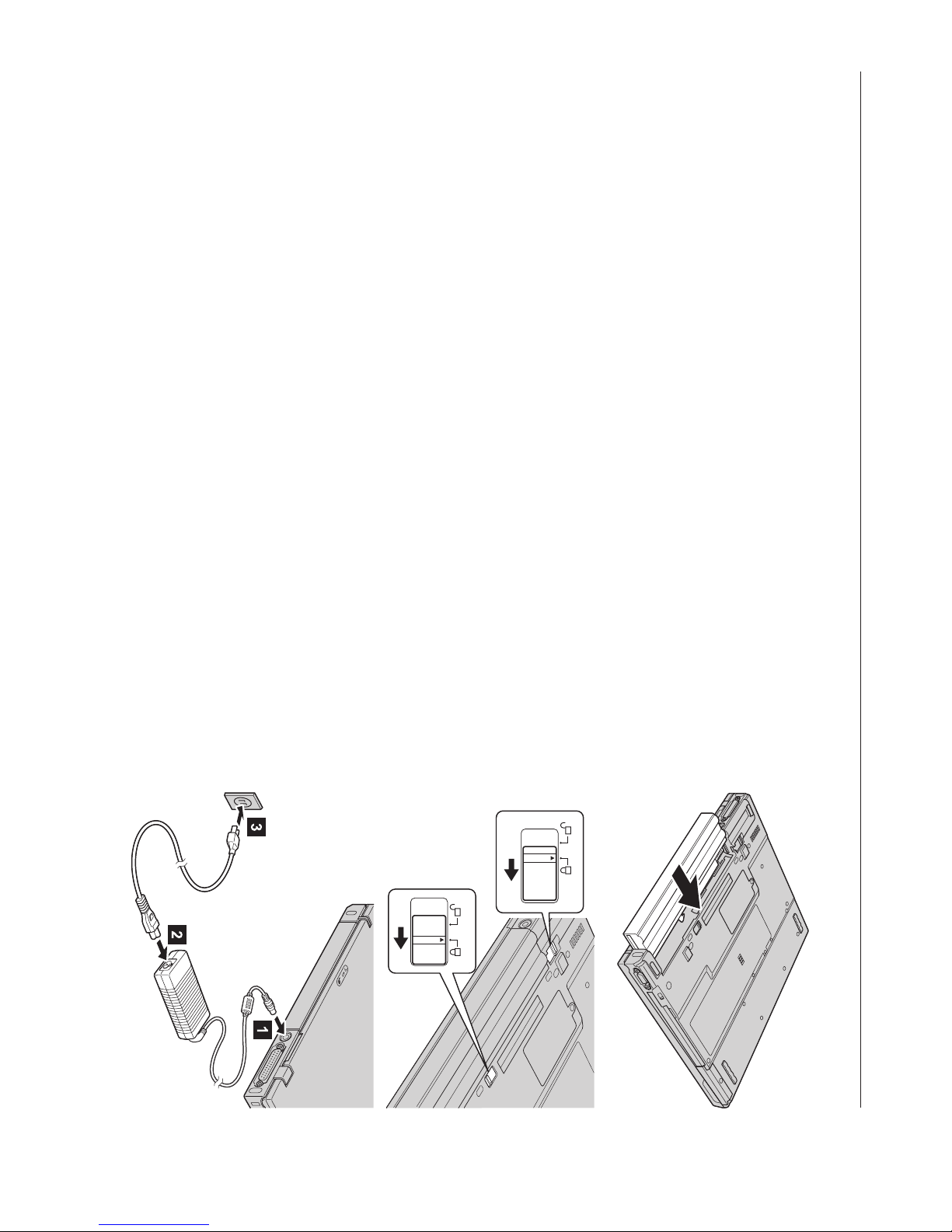

1. Akun asennus

a) Aseta akku paikalleen siten, että sen reuna on samansuuntainen akkupaikan

etureunan kanssa, ja paina akku varovasti paikalleen.

b) Työnnä akun salvat kiinni.

2. Verkkovirtaan liittäminen

Liitä verkkolaite ensin tietokoneen takaosassa olevaan vastakkeeseen ja sitten

pistorasiaan. Noudata kuvassa esitettyä järjestystä.

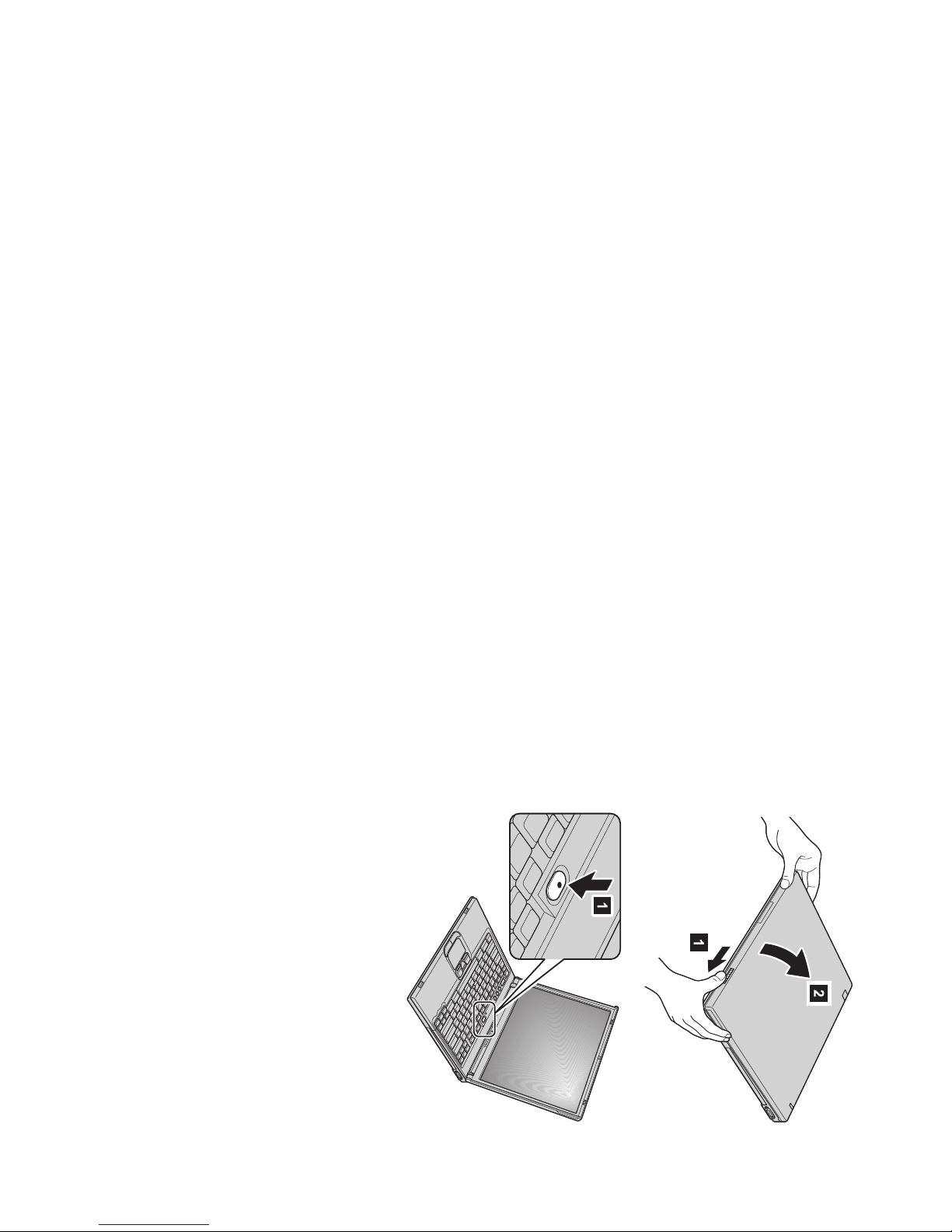

3. Järjestelmän käynnistys

a) Avaa tietokoneen näyttö. Paina salpoja 1 ja avaa näyttö 2. Aseta näyttö

mukavaan katselukulmaan.

b) Paina virtakytkintä 1.

4. UltraNav-paikannuslaitteen käyttö

ThinkPad-tietokoneen mukana toimitetaan UltraNav-paikannuslaite, joka koostuu TrackPoint-paikannuslaitteesta ja

kosketuslevystä. Nämä molemmat ovat itsenäisiä paikannuslaitteita, joilla on omat perustoimintonsa ja lisätoimintonsa.

Voit käyttää TrackPoint-paikannuslaitetta ja kosketuslevyä samanaikaisesti. Voit myös määrittää paikannuslaitteiden asetukset

haluamiksesi. Voit esimerkiksi käyttää halutessasi sekä TrackPoint-paikannuslaitteen että kosketuslevyn osoitintoimintoja ja

lisätoimintoja tai käyttää vain TrackPoint-paikannuslaitteen osoitintoimintoja ja kosketuslevyn lisätoimintoja tai päinvastoin.

Saat lisätietoja UltraNav-paikannuslaitteesta painamalla Access IBM -painiketta, jolloin näkyviin tulee tietokoneen

käytönaikainen ohjeisto.

Huomautus: Joissakin malleissa on ainoastaan TrackPoint-paikannuslaite ilman kosketuslevyä ja siihen kuuluvia painikkeita.

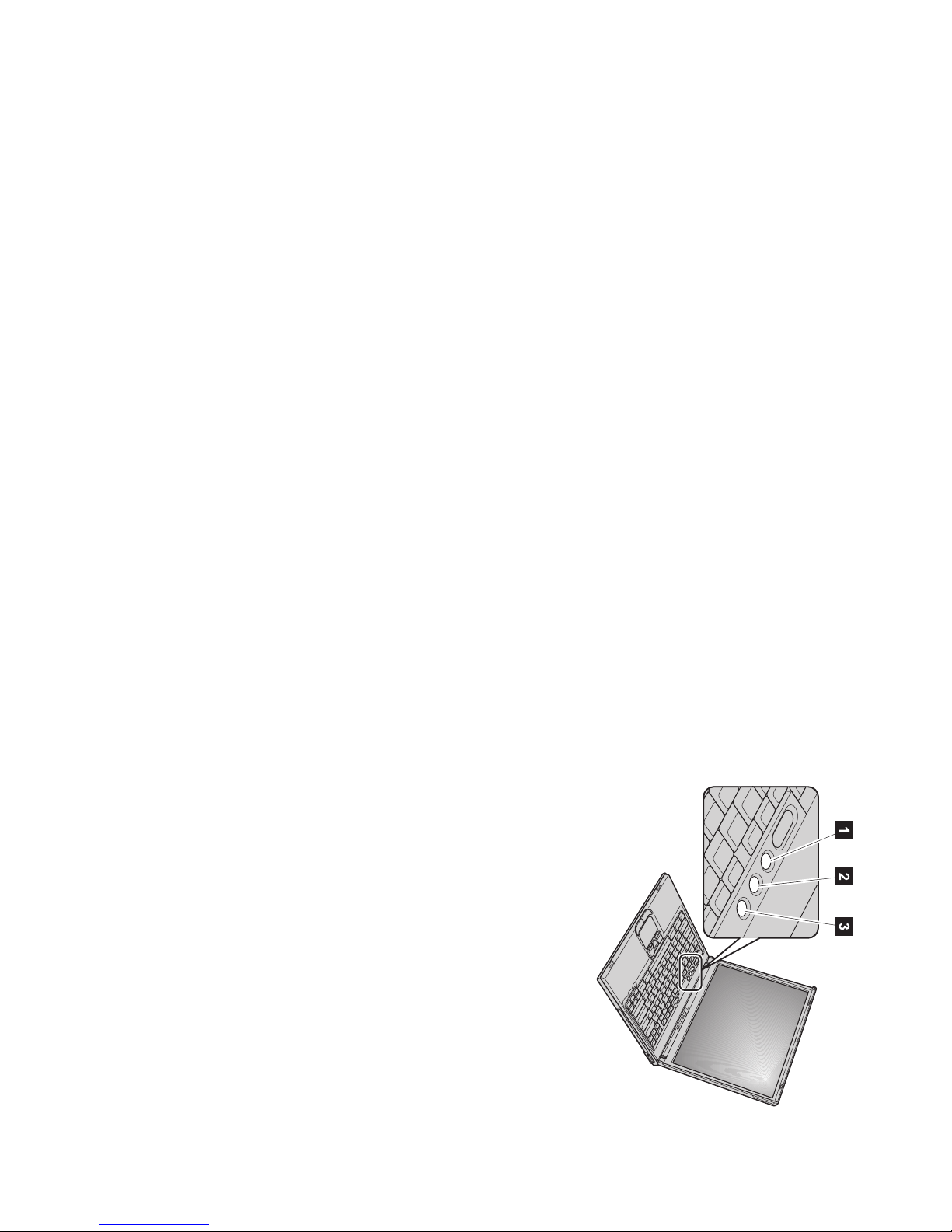

5. Äänenvoimakkuuden säätö

Tietokoneen sisäisistä kaiuttimista kuuluvan äänen voimakkuutta voi säätää

seuraavien kolmen painikkeen avulla:

1 Äänenvoimakkuuden vähennys

2 Äänenvoimakkuuden lisäys

3 Äänen vaimennus

Jos katkaiset tietokoneesta virran, kun äänentoisto on vaimennettuna,

äänentoisto on edelleen vaimennettuna, kun käynnistät tietokoneen

uudelleen. Voit palauttaa äänentoiston käyttöön painamalla

äänenvoimakkuuden lisäyspainiketta tai äänenvoimakkuuden

vähennyspainiketta.

Kun painat jotakin näistä painikkeista Windows-käyttöjärjestelmän asennuksen

päätyttyä, äänenvoimakkuuden ilmaisin näkyy kuvaruudussa muutaman sekunnin

ajan. Saat lisätietoja äänenvoimakkuuden säädöstä tietokoneen käytönaikaisesta

ohjeistosta, Access IBM -ohjelmasta.

6. Windows-käyttöjärjestelmän asennus

Tietokoneen mukana toimitetaan Microsoftin Windows 2000- tai Windows XP -käyttöjärjestelmä. Kun olet käynnistänyt

tietokoneen, asenna käyttöjärjestelmä noudattamalla kuvaruutuun tulevia ohjeita. Noin 30 minuuttia kestävän asennuksen

aikana tietokone käynnistyy useita kertoja uudelleen.

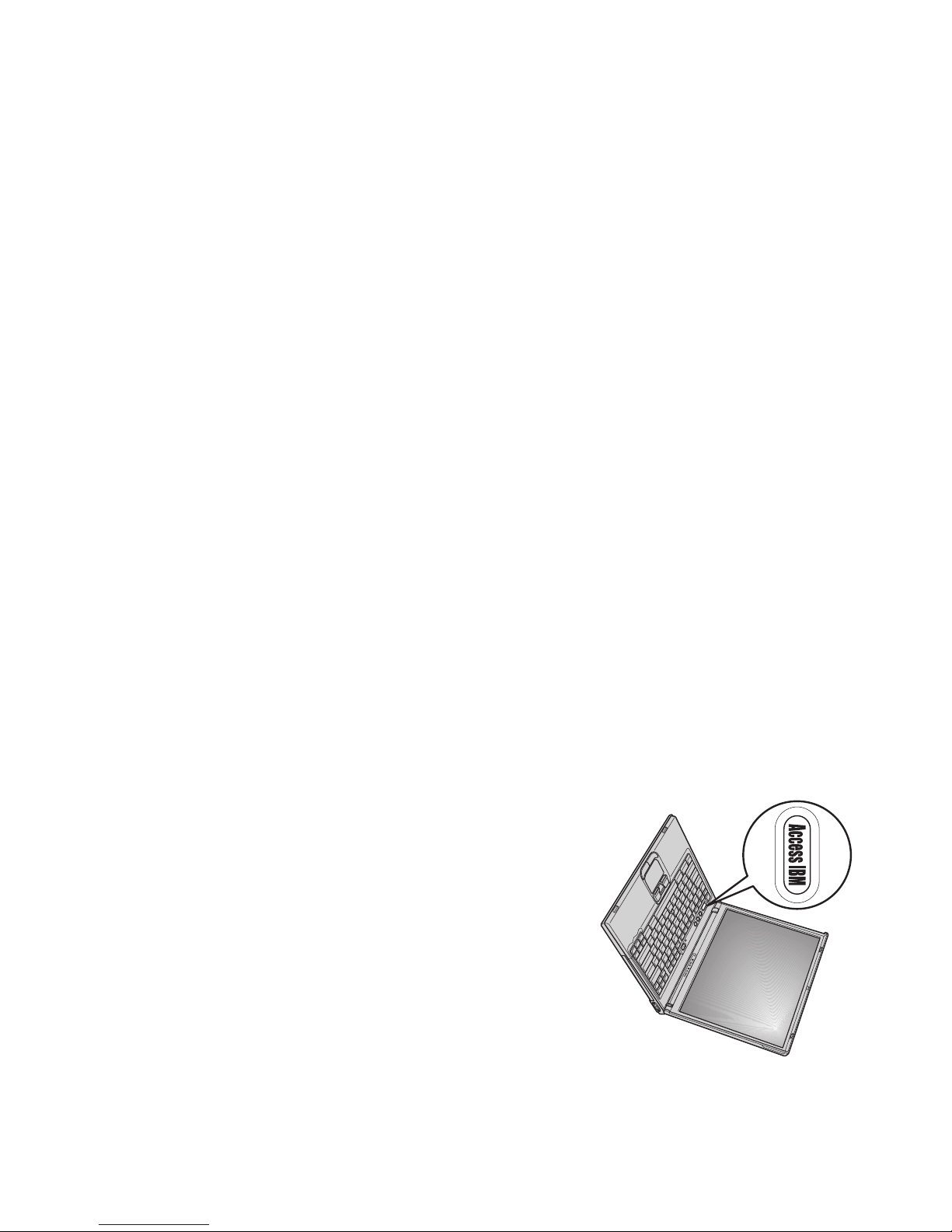

7. Access IBM -ohjelman käyttö

Jos sinulla on tietokonetta koskevia kysymyksiä tai haluat tarkastella IBM:n

WWW-sivustoa, aloita Access IBM -ohjelma painamalla Access IBM -painiketta.

Access IBM -ohjelma on monipuolinen käytönaikainen ohje ja tietokonetta koskevien

tietojen keskus. Se kulkee mukanasi, joten vältyt ohjejulkaisujen kantamiselta.

Saat tietoja ThinkPad-tietokoneesta ja sen ominaisuuksista käyttämällä

hakutoimintoa (search function). IBM:n WWW-sivustosta saat käyttöösi ohjeita ja

tukitietoja, muiden käyttäjien laatimia vihjeitä sekä tietoja lisälaitteista, ohjelmista ja

päivityksistä.

Muistin asennus

Muistikapasiteetin lisäys on tehokas tapa nopeuttaa ohjelmien ajoa. Voit lisätä tietokoneen muistia asentamalla

lisävarusteena saatavissa olevan, puskuroimattoman PC2100 DDR (Double Data Rate) SDRAM (Synchronous Dynamic

Random Access Memory) SO-DIMM (Small Outline Dual Inline Memory Module) -muistimoduulin tietokoneen pohjassa

olevaan muistipaikkaan. Saatavissa on kapasiteetiltaan erilaisia SO-DIMM-muistimoduuleja.

Huomautus: Käytä tietokoneessa vain puskuroimattomia PC2100 DDR SDRAM SO-DIMM -muistimoduuleja. Jos asennat

SO-DIMM-muistimoduulin, jota tietokone ei tue, tietokoneesta kuuluu äänimerkki eikä järjestelmä käynnisty. Tarvittava muistimoduuli

on saatavissa IBM-jälleenmyyjältä tai IBM:n myyntineuvottelijalta.

Huomautus: Ennen kuin aloitat moduulin asennuksen, kosketa metallipöytää tai maadoitettua metalliesinettä. Tämä vähentää itseesi

kerääntynyttä staattista sähköä. Se saattaisi vaurioittaa SO-DIMM-muistimoduulia.

Asenna SO-DIMM -muistimoduuli seuraavasti:

1. Katkaise tietokoneesta virta ja irrota sitten verkkolaite ja kaikki kaapelit.

2. Sulje tietokoneen kansi ja käännä tietokone ylösalaisin.

3. Poista akku.

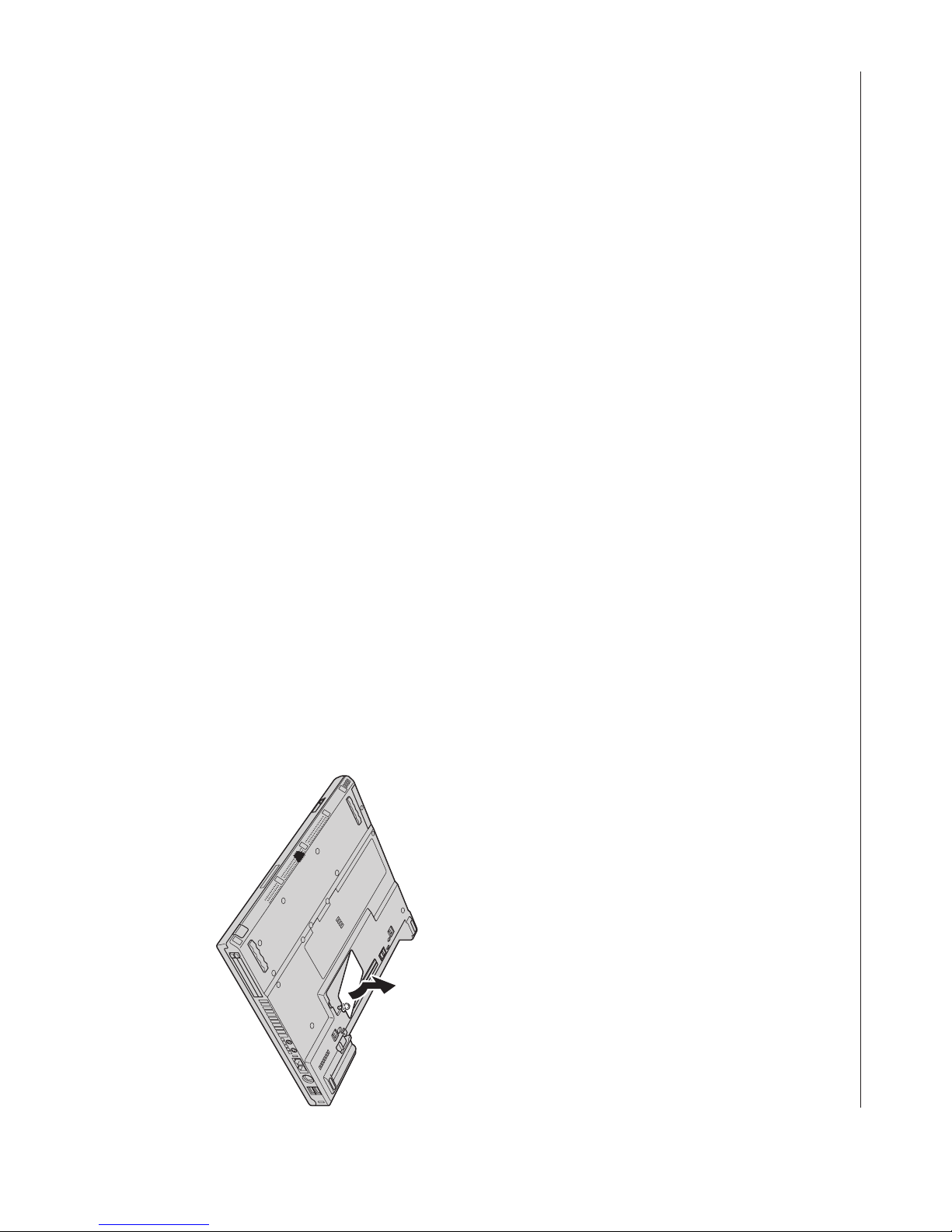

4. Irrota muistipaikan suojuksen kiinnitysruuvi ja muistipaikan suojus.

Jos muistipaikassa on jo SO-DIMM-muistimoduuli, tee tilaa uudelle

muistimoduulille ja poista entinen moduuli painamalla vastakkeen molemmissa

päissä olevista salvoista samanaikaisesti. Aseta entinen muistimoduuli varmaan

talteen.

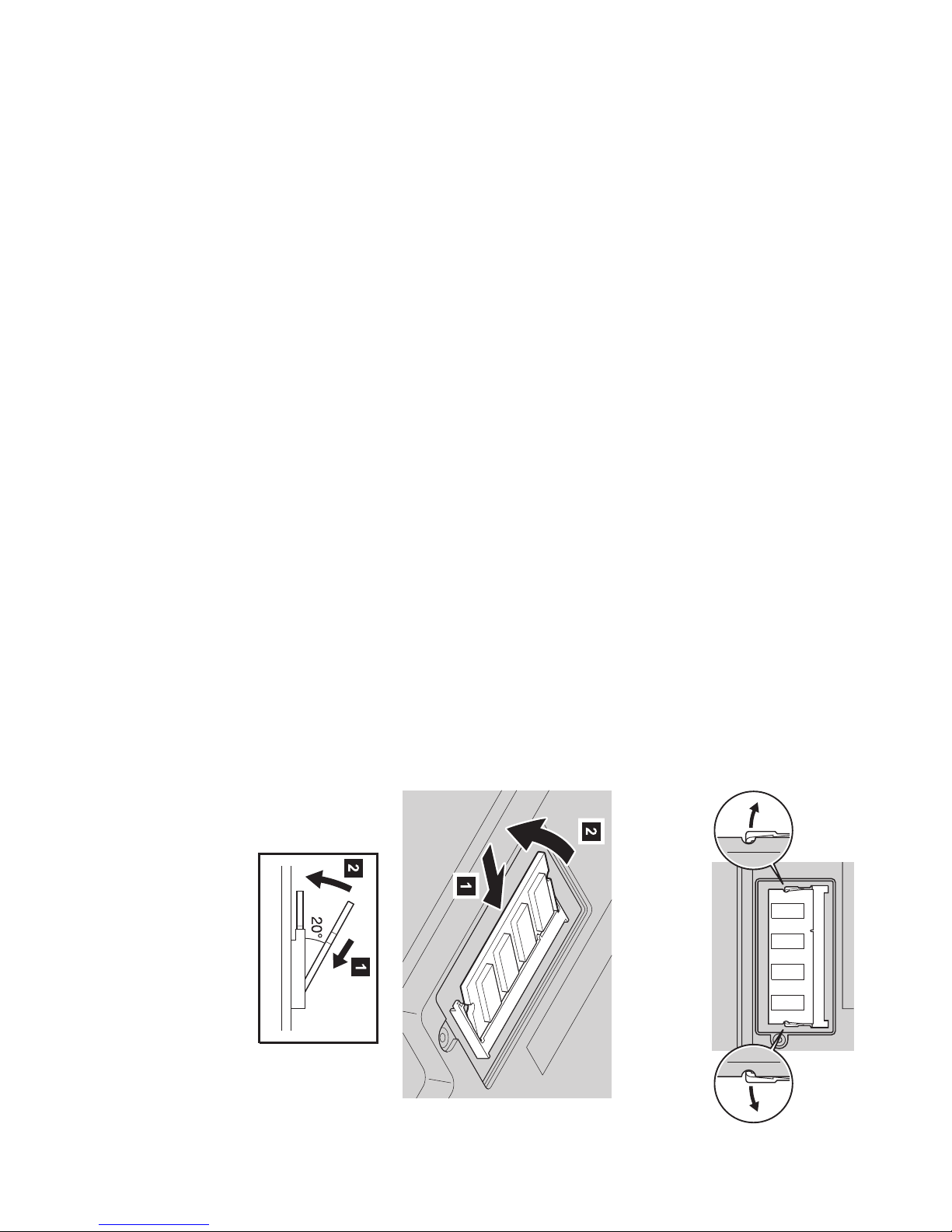

5. Paikanna SO-DIMM-muistimoduulin reunassa oleva lovi.

Huomautus: Varo vaurioittamasta SO-DIMM-muistimoduulin liitinreunaa.

6. Työnnä SO-DIMM-muistimoduuli vastakkeeseen noin 20 asteen kulmassa siten,

että moduulin lovellinen reuna on oikealla1. Paina sitten moduuli paikoilleen2.

7. Käännä SO-DIMM-muistimoduulia alaspäin, kunnes se napsahtaa paikoilleen.

8. Varmista, että kortti on tukevasti paikoillaan eikä pääse liikkumaan.

9. Aseta muistipaikan suojus muistipaikan päälle kohdistamalla suojuksen takareuna ensin ja kiinnittämällä sitten ruuvi.

Huomautus: Kun olet lisännyt tai vaihtanut muistikortin, älä käytä tietokonetta, ennen kuin muistipaikan suojus on kiinnitetty.

Älä käytä tietokonetta, jos muistipaikan suojus on auki.

10. Aseta akku paikoilleen, käännä tietokone oikein päin ja kiinnitä kaapelit uudelleen.

Varmista, että SO-DIMM-muistimoduuli on asennettu oikein, tekemällä seuraavat toimet:

1. Käynnistä tietokone.

2. Kun kuvaruudun alareunassa vasemmalla tulee näkyviin sanoma ”To interrupt normal

startup, press the blue Access IBM button”, paina Access IBM -painiketta.

3. Valitse Start setup utility -vaihtoehto. Kuvaruutuun tulee BIOS-asetusohjelman (BIOS Setup Utility) näyttö. Tietokoneeseen

asennetun muistin kokonaismäärä näkyy kohdassa ”Installed memory”.

Jos esimerkiksi asennat 256 megatavun SO-DIMM-muistimoduulin tietokoneeseen, jossa on 256 megatavua sisäistä muistia,

kohdan ”Installed memory” arvona tulisi olla 512 megatavua.

Voit vaihtaa tietokoneen mukana toimitetun SO-DIMM-muistimoduulin seuraavasti:

1. Katkaise tietokoneesta virta ja irrota sitten verkkolaite ja kaikki kaapelit.

2. Sulje tietokoneen kansi ja käännä tietokone ylösalaisin.

3. Poista akku.

4. Irrota näppäimistö (lisätietoja on käytönaikaisen ohjeiston, Access IBM -ohjelman, ohjeaiheessa Mini-PCI-kortin vaihto).

5. Vaihda SO-DIMM-muistimoduuli tekemällä sivulla 7 kohdissa 5 - 8 kuvatut toimet.

6. Aseta näppäimistö takaisin paikalleen (lisätietoja on käytönaikaisen ohjeiston, Access IBM -ohjelman, ohjeaiheessa

Mini-PCI-kortin vaihto).

7. Aseta akku paikalleen, käännä tietokone oikein päin ja kiinnitä kaapelit uudelleen.

Käyttäjän nimi:

_________________________

Yrityksen nimi:

_________________________

Tietokoneen malli:

_________________________

Sarjanumero:

_________________________

Yhtiön tai jälleenmyyjän huoltopalvelu:

_________________________

IBM-huoltopalvelun WWW-osoite:

_________________________

IBM-huoltopalvelun puhelinnumero:

_________________________

Tavaramerkkitiedot

Seuraavat nimet ovat IBM Corporationin tavaramerkkejä

Yhdysvalloissa ja muissa maissa:

IBM

ThinkPad

TrackPoint

UltraNav

Microsoft ja Windows ovat Microsoft Corporationin

tavaramerkkejä Yhdysvalloissa ja muissa maissa.

Huomautuksia:
