Lenovo THINKPAD X31 Manuale utente

Référence :92P1919

Merci d’avoir choisi le ThinkPad XSeries IBM. Vérifiez que les éléments représentés ci-dessous vous ont bien été livrés.

Si l’un d’entre eux est manquant ou endommagé, prenez contact avec votre distributeur.

©Copyright IBM Corp. 2003 1

hOrdinateur

hBatterie

Remarques :

1. Certains modèles peuvent

comprendre d’autres éléments

qui n’apparaissent pas dans

cette liste.

2. Votre ordinateur est équipé du

programme de restauration IBM

Disk-to-Disk. Vous disposez

donc de tous les éléments pour

restaurer les fichiers et les

applications préinstallés en

usine. Il n’est plus nécessaire

d’avoir recours au CD de

restauration. Pour plus

d’informations, consultez la

section «Restauration de

logiciels préinstallés» du Guide

de maintenance et

d’identification des incidents.

hCordon

d’alimentation

hManuels :

vGuide d’installation (le

présent document)

vGuide de maintenance et

d’identification des

incidents

vAutres suppléments et

informations

complémentaires

hBoîtier

d’alimentation

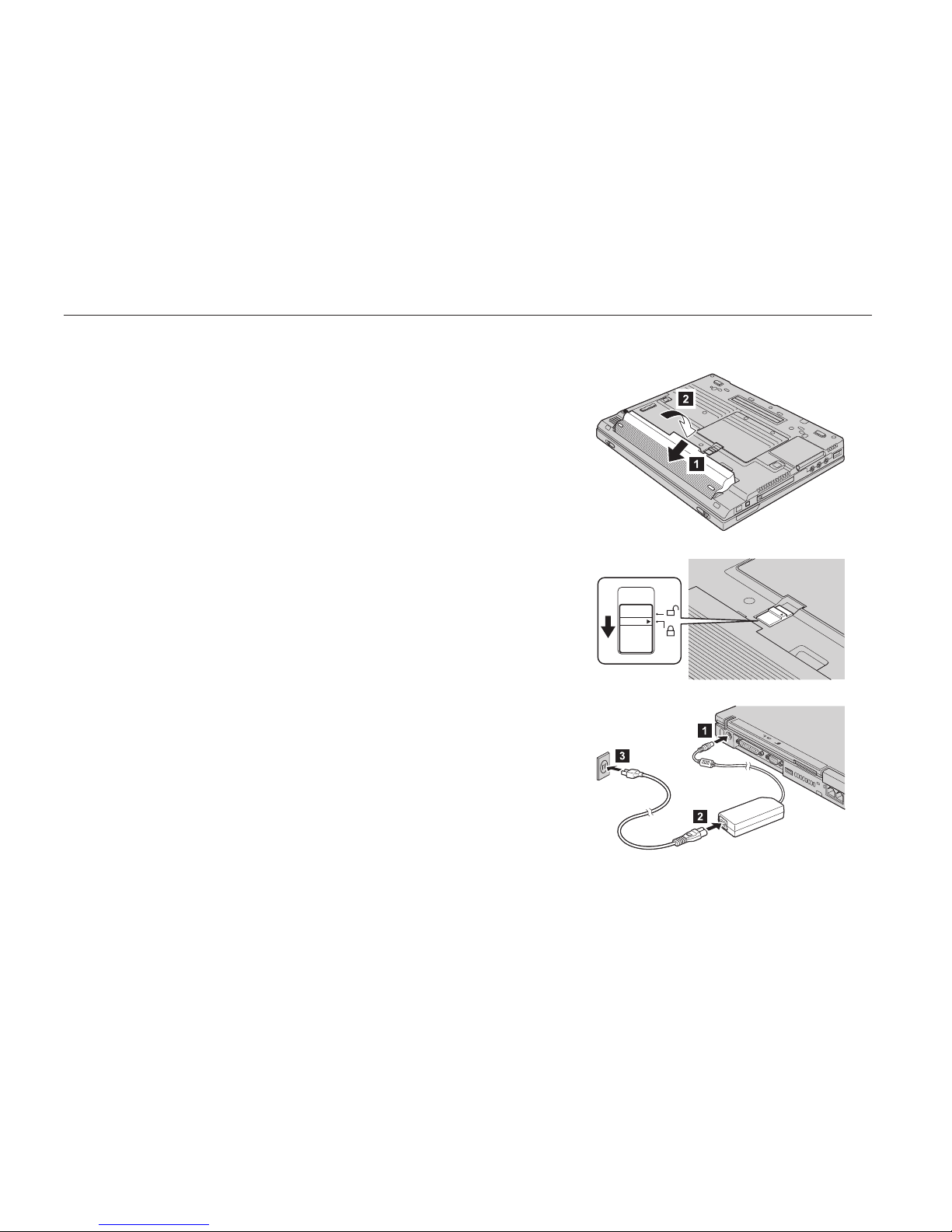

Installation de l’ordinateur

1. Installation de la batterie.

a) Alignez l’avant de la batterie avec celui du compartiment pour batterie de

l’ordinateur 1,puis appuyez doucement sur la batterie pour l’insérer dans le

compartiment 2.

b) Faites glisser le taquet de la batterie en position de verrouillage.

2. Connexion àune source d’alimentation.

Branchez le boîtier d’alimentation sur la prise située àl’arrière de l’ordinateur,

en respectant l’ordre indiqué.

3. Mise sous tension du système.

a) Relevez l’écran de l’ordinateur. Appuyez sur les taquets 1 et ouvrez l’écran 2.

Positionnez l’écran pour une vision optimale.

b) Appuyez sur l’interrupteur d’alimentation 1.

4. Utilisation de la souris tactile TrackPoint.

La souris tactile TrackPoint est un dispositif unique qui permet de déplacer le

curseur àl’écran. Grâce àla souris tactile TrackPoint, vous pouvez effectuer toutes

les opérations que vous exécutez avec une souris. Les boutons de gauche et de

droite fonctionnent comme les boutons de gauche et de droite d’une souris.

Pour déplacer le curseur, utilisez le pointeur de la souris tactile TrackPoint situé au

centre du clavier. Appuyez doucement àl’aide de l’index gauche ou droit dans le

sens dans lequel vous souhaitez déplacer le curseur. Pour sélectionner et faire glisser

un objet, appuyez àl’aide du pouce sur l’un des boutons et maintenez-le enfoncé,

comme indiqué par le logiciel.

Cliquer signifie appuyer une fois sur le bouton gauche. Cliquer deux fois signifie

appuyer deux fois sur le bouton gauche en l’espace d’une seconde.

Pour plus d’informations sur la souris tactile TrackPoint, appuyez sur le bouton

Access IBM pour accéder àAccess IBM, votre système d’aide en ligne.

5. Réglage du volume.

Vous pouvez régler le volume des haut-parleurs intégrés en utilisant l’un des trois

boutons suivants :

1 Volume -

2 Volume +

3 Silence

Si vous éteignez l’ordinateur après avoir appuyé sur le bouton Silence, le

son restera coupé lorsque vous rallumerez l’ordinateur. Pour activer le son,

appuyez sur le bouton Volume +ou Volume -.

Lorsque vous appuyez sur l’un de ces boutons après la configuration de Windows,

l’indicateur de volume s’affiche pendant quelques secondes. Pour plus

d’informations sur le réglage du volume, reportez-vous au système d’aide en ligne

Access IBM.

6. Configuration de Windows.

Votre ordinateur est livré avec le système d’exploitation Microsoft

Windows

2000 ou XP. Une fois l’ordinateur sous tension, suivez les instructions affichées pour

configurer le système d’exploitation. Cette procédure dure environ 30 minutes et

comprend plusieurs redémarrages de l’ordinateur.

7. Utilisation d’Access IBM.

Pour obtenir des réponses àvos questions ou consulter des sites Web IBM, il vous

suffit d’appuyer sur le bouton Access IBM.

Access IBM constitue àla fois une aide en ligne complète et un centre

d’informations pour votre ordinateur. Comme il vous suit partout, vous n’avez plus

besoin de vous encombrer de manuels de référence.

Pour rechercher des informations sur votre ThinkPad et ses fonctions, utilisez la

fonction de recherche. Pour accéder directement àdes fonctions d’assistance et de

support, àdes conseils prodigués par d’autres utilisateurs nomades et àdes

informations sur les accessoires, les logiciels et les mises àniveau disponibles,

consultez le site Web IBM.

Installation de modules de mémoire

Vous pouvez augmenter la quantité de mémoire sur votre ordinateur.

Remarque :Utilisez uniquement des types de mémoire pris par en charge par votre ordinateur. Si vous n’installez pas correctement la

mémoire en option ou si vous installez un type de mémoire non pris en charge, un signal d’avertissement sera émis dès que vous

tenterez de démarrer l’ordinateur.

Avertissement :Avant d’installer un module, mettez ce dernier en contact avec une table métallique ou tout autre objet métallique

mis àla terre. Vous réduirez ainsi l’électricité statique émise par votre corps et qui pourrait endommager le module de mémoire.

Pour installer un module de mémoire SO-DIMM, procédez comme suit :

1. Mettez l’ordinateur hors tension et déconnectez le boîtier d’alimentation et tous les

câbles branchés àl’ordinateur.

2. Fermez l’écran et retournez l’ordinateur.

3. Retirez la batterie.

4. Dévissez les vis du cache de l’emplacement mémoire ;retirez ensuite le cache.

Si un module SO-DIMM se trouve déjà dans l’emplacement mémoire, retirez-le pour

yinsérer le nouveau module en appuyant simultanément sur les taquets se trouvant

sur les bords du connecteur. Conservez-le en vue d’une utilisation ultérieure.

5. Localisez l’encoche située sur le côté du module SO-DIMM que vous êtes en train

d’installer.

Avertissement :Pour éviter d’endommager le module, ne touchez pas ses bords.

6. Placez l’extrémité du module contenant l’encoche vers le côté du connecteur et

insérez le module dans le connecteur 1 en formant un angle de 20 degrés ;

appuyez ensuite fermement sur le module SO-DIMM 2.

7. Faites pivoter le module vers le bas jusqu’à ce qu’il soit bien en place.

8. Assurez-vous que le module SO-DIMM est bien maintenu et ne peut pas bouger

facilement.

9. Remettez le cache de l’emplacement mémoire en place en alignant l’arrière du cache

en premier, puis serrez les vis.

Avertissement :Lorsque vous venez d’ajouter ou de mettre àniveau un module

SO-DIMM, n’utilisez pas l’ordinateur sans avoir replacé le cache de l’emplacement

mémoire. N’utilisez jamais l’ordinateur avec l’emplacement ouvert.

10. Remettez la batterie en place, mettez l’ordinateur sous tension et reconnectez les

câbles.

Pour vous assurer que le module SO-DIMM est correctement installé, procédez comme suit :

1. Mettez l’ordinateur sous tension.

2. Lorsque le message «To interrupt normal startup, press the blue Access IBM button»

s’affiche dans l’angle inférieur gauche de l’écran, appuyez sur le bouton Access IBM.

3. Cliquez deux fois sur Start setup utility.L’écran IBM BIOS Setup Utility s’affiche.

L’option «Installed memory» indique la quantité de mémoire totale installée. Par

exemple, si votre ordinateur dispose de 256 Mo de mémoire et que vous installez un

module SO-DIMM de 256 Mo, la valeur affichée en regard de l’option «Installed

memory» sera 512 Mo.
