Lenovo C27q-30 Istruzioni per l’uso

C27q-30 Simplified service manual for dismantling

Model Name: Lenovo C27q-30

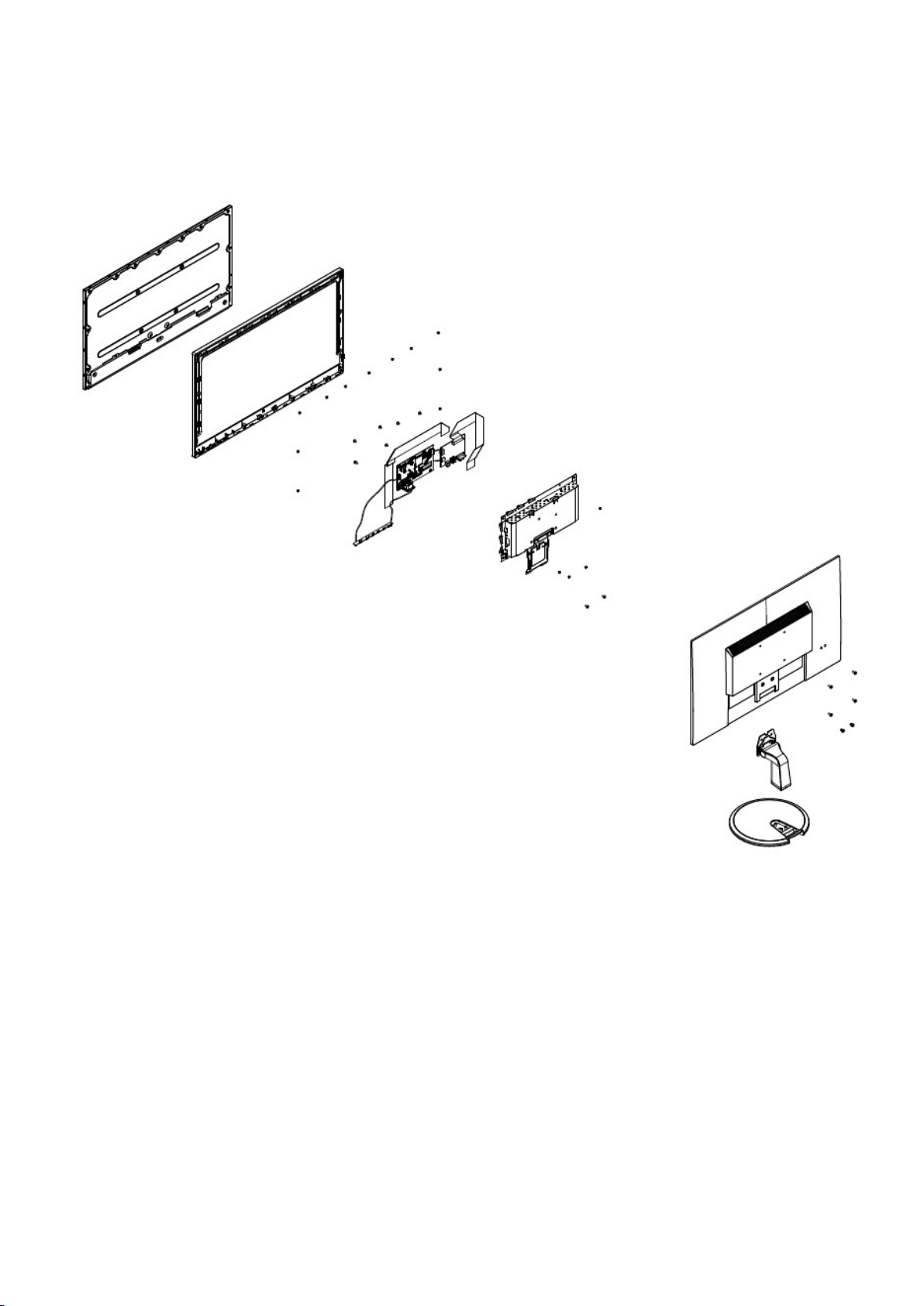

Exploded Diagram

1. Precaution

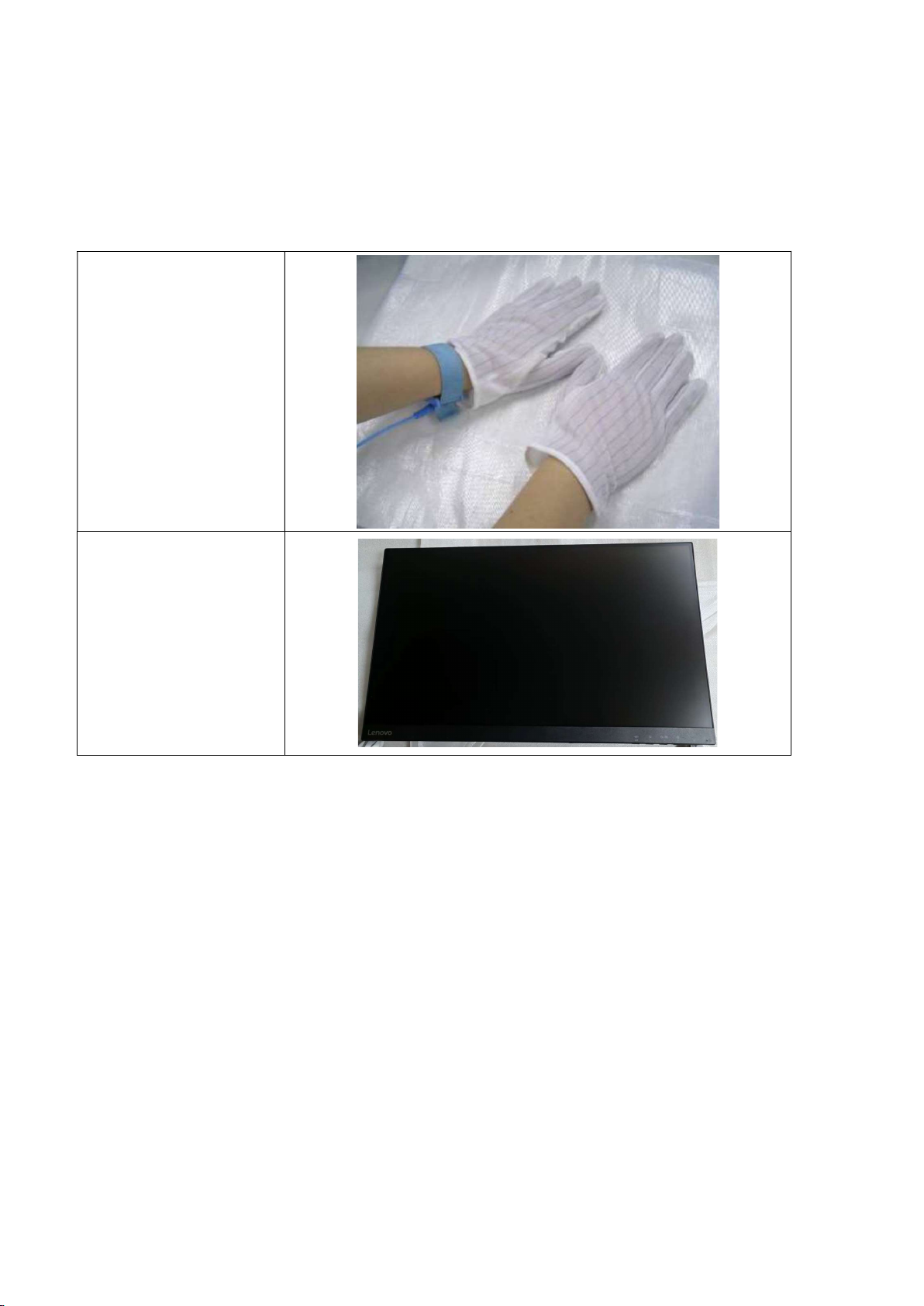

Please read the precaution as follows to prevent any damages to the LCD Monitor.

Make sure all power connector is removed. Be sure that the LCD Monitor is in power off status.

Prepare soft cloth and

sponge as working

platform

to place LCD monitor

horizontally.

Hold LCD by the side

carefully and DON’T touch

or

press panel directly.

2. Appropriate tools

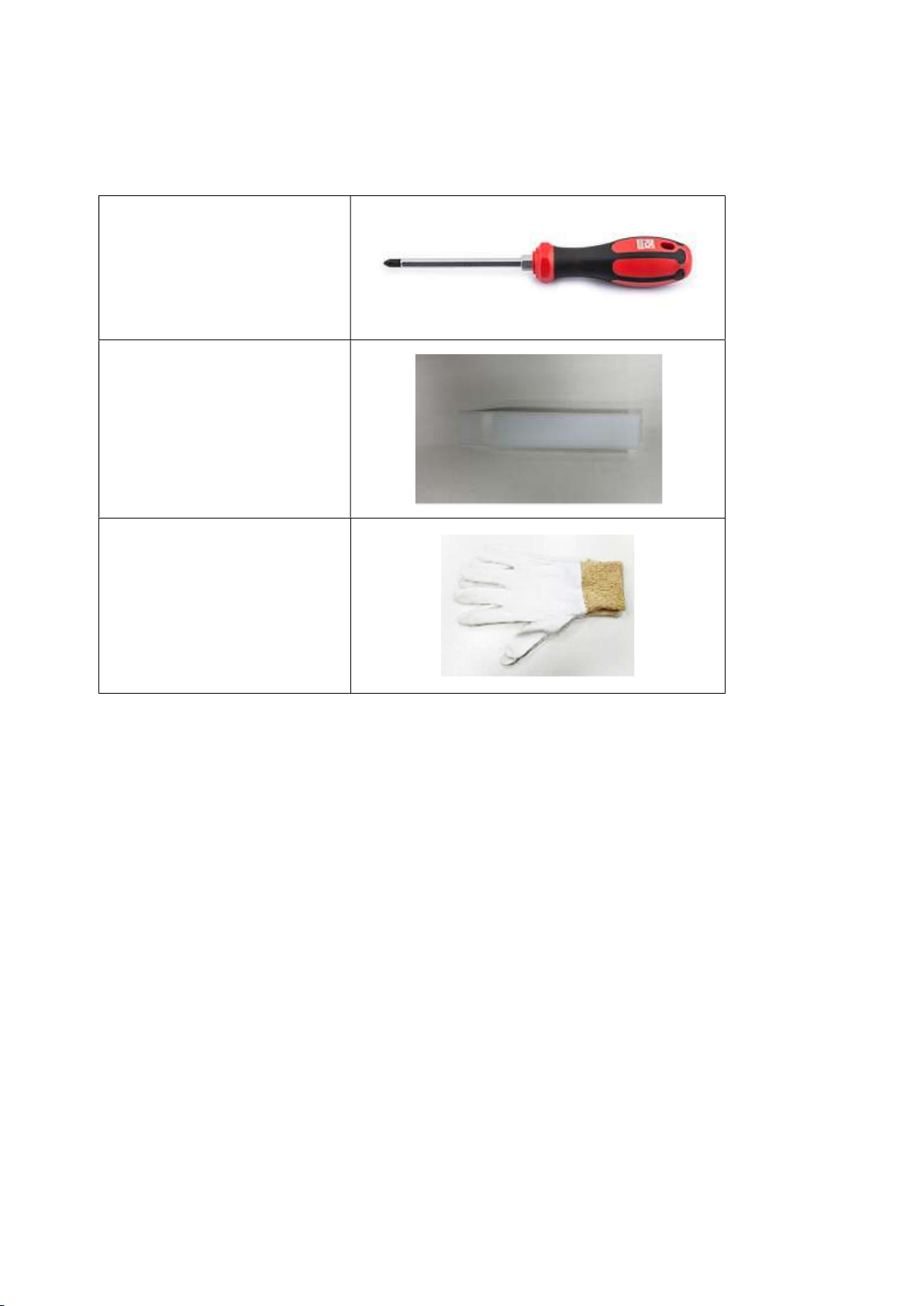

Select the Appropriate tools for disassembly and re-assembly.

Phillips screwdriver (#2)

C/D disassembly tool

Gloves or soft cloth

3. Disassembly SOP

Put the monitor on a flat surface

(Put the EPE on under the monitor)

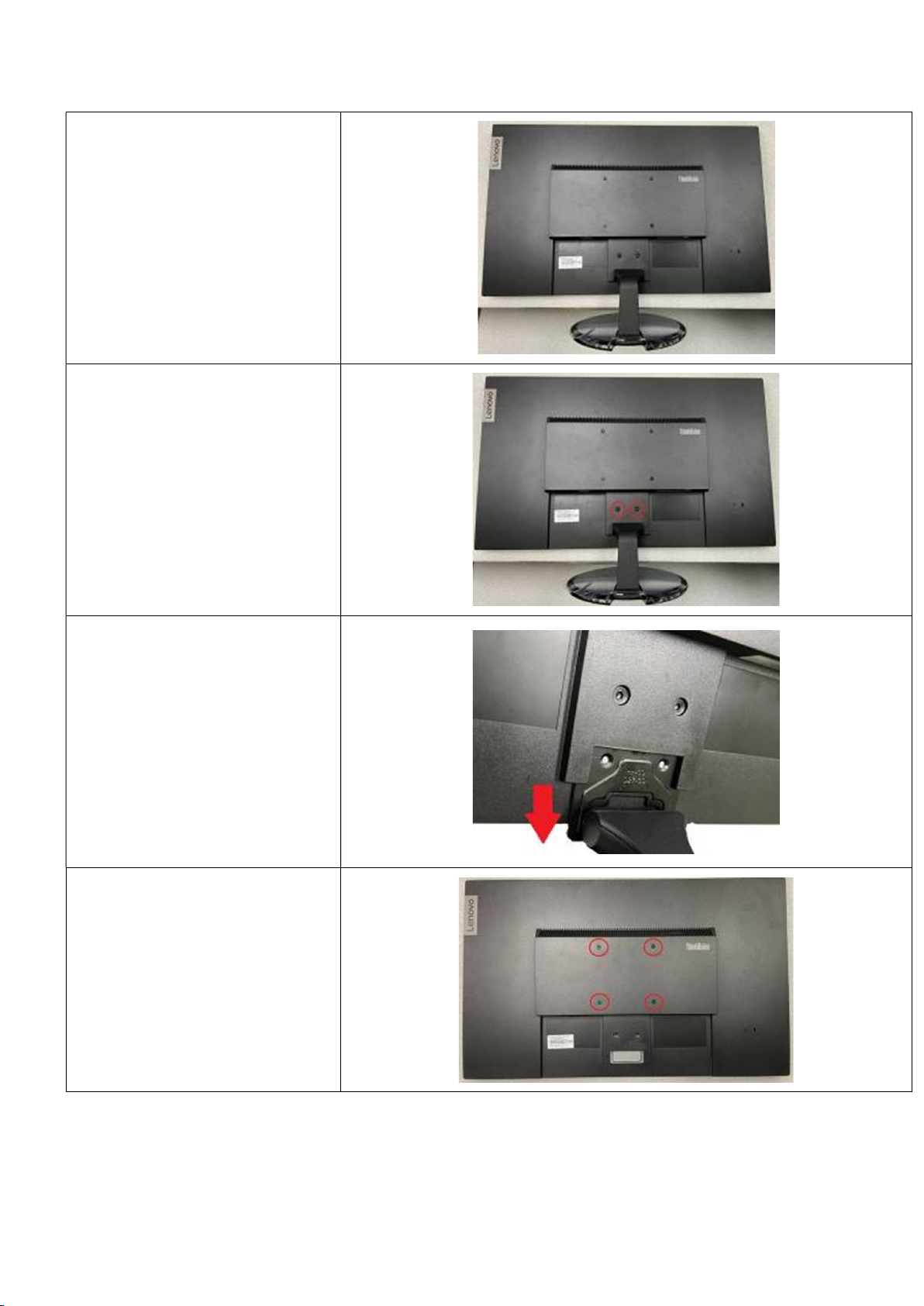

Remove

the screw * 2pcs

Tool : Screwdriver #2

Pull out stand

Remove

the screw * 4pcs

Tool : Screwdriver #2

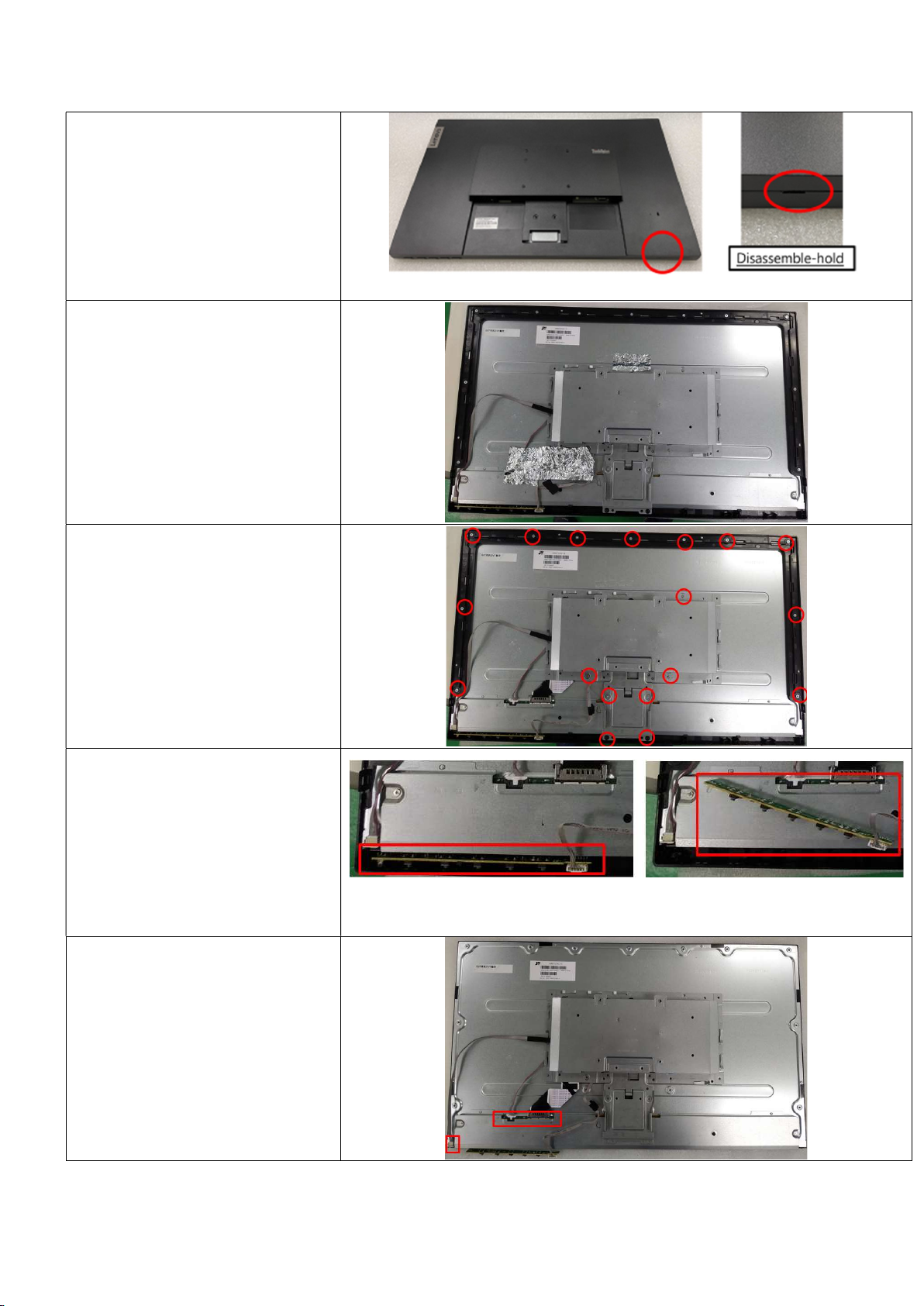

Use the C/D disassembly tool to

release Rear cover hook from

disassemble hole on bottom

Remove All tape and foil

Remove All screw.

Tool : Screwdriver #2

Release the middle frame from the

Panel

Release the keypad pcb from the the

middle frame

Unplug light bar line and LVDS line

Remove the acetate tape

Take out the mylar sheet from Main

chassis

Remove All screw.

Tool : Screwdriver #2

Take out PCB and Peel off all mylar.

Take out the Thermal pads from

Power pcb
