Lenovo G32qc-30 Istruzioni per l’uso

G32qc-30 Simplified service manual for dismantling

Model Name: Lenovo G32qc-30

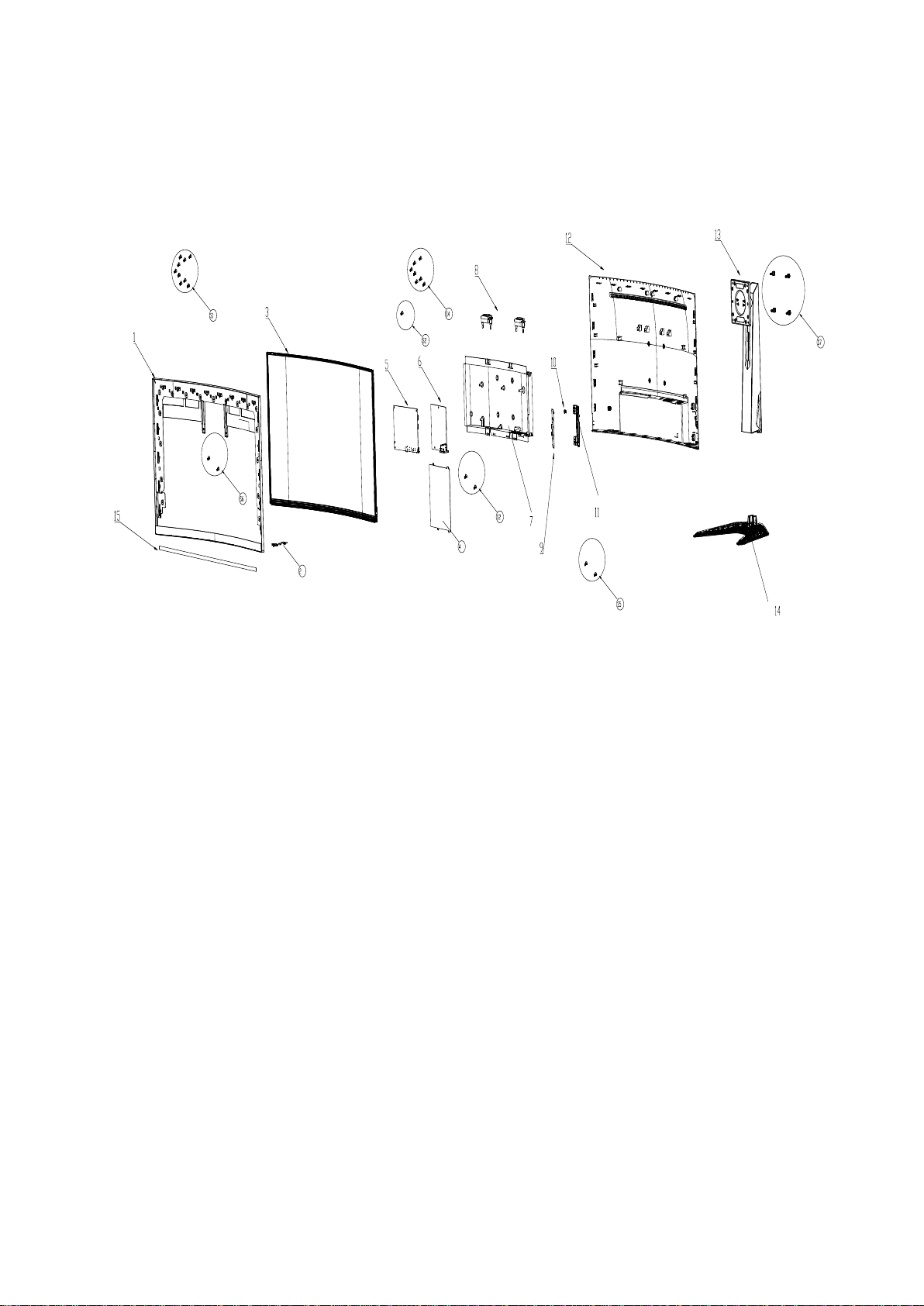

Exploded Diagram

1. Precaution

Please read the precaution as follows to prevent any damages to the LCD Monitor.

Make sure all power connector is removed. Be sure that the LCD Monitor is in power off status.

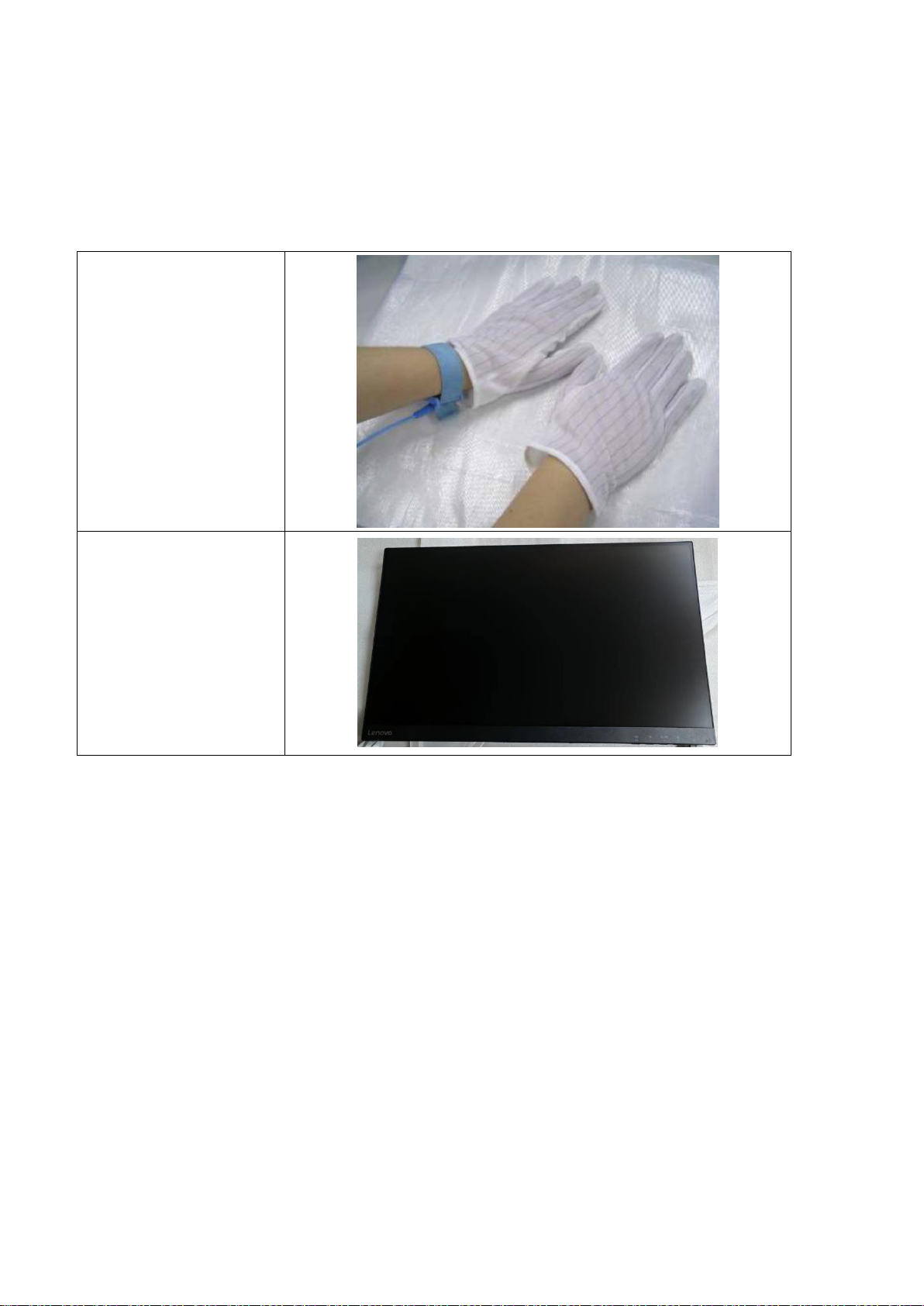

Prepare soft cloth and

sponge as working

platform

to place LCD monitor

horizontally.

Hold LCD by the side

carefully and DON’T touch

or

press panel directly.

2. Appropriate tools

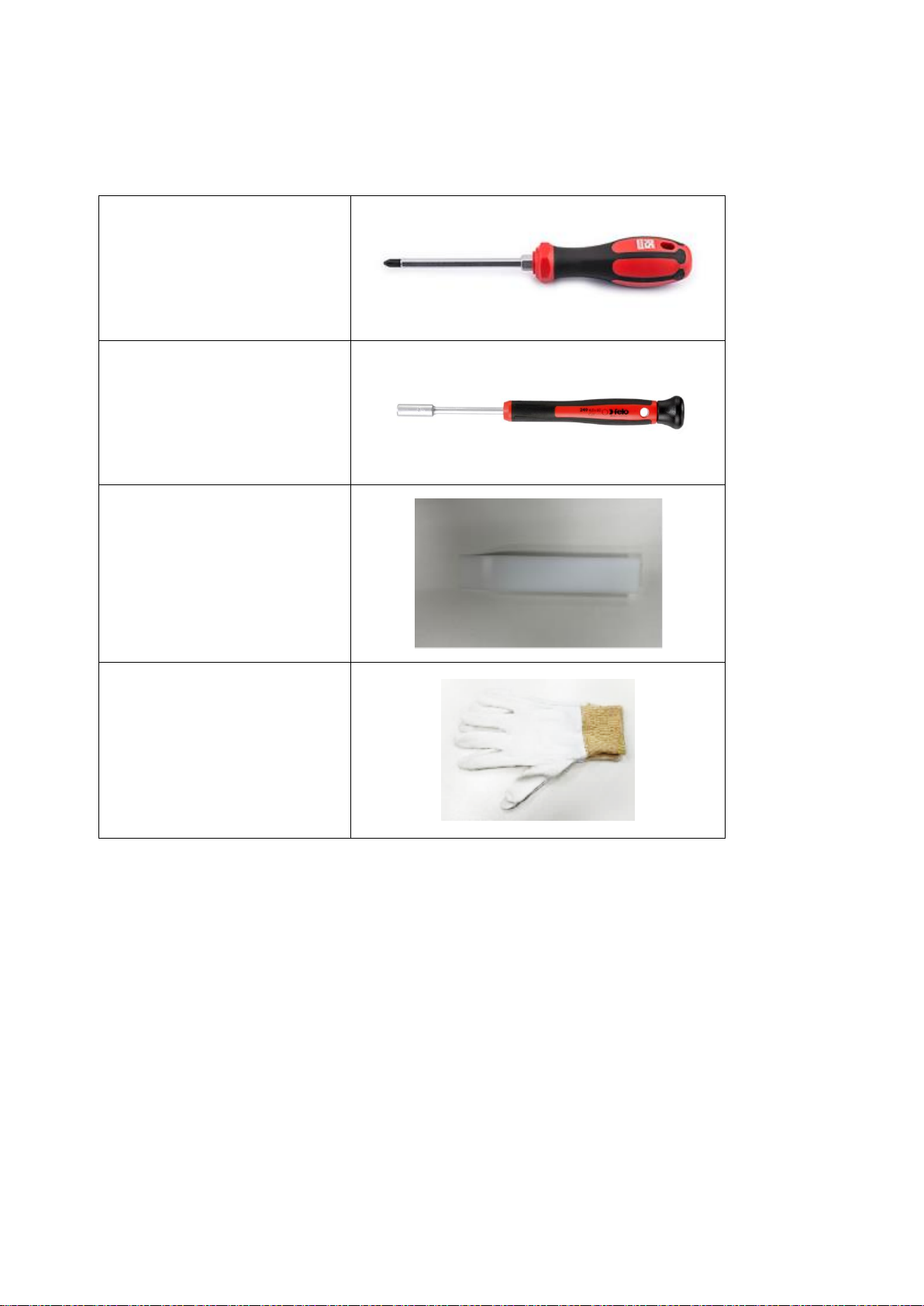

Select the Appropriate tools for disassembly and re-assembly.

Phillips screwdriver (#2)

spacer screwdriver

C/D disassembly tool

Gloves or soft cloth

3. Disassembly SOP

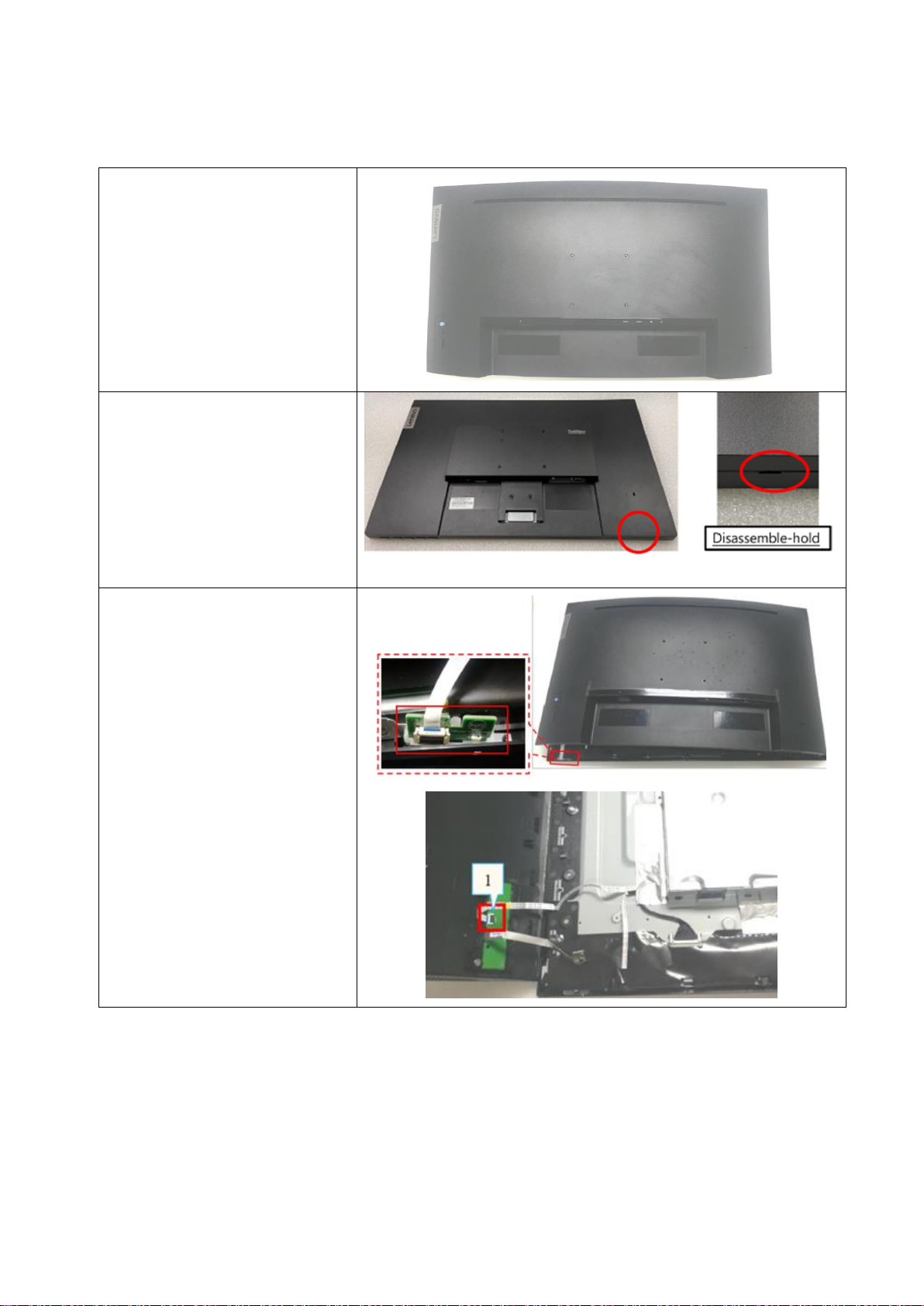

Put the monitor on a flat surface

(Put the EPE on under the

monitor)

Use the C/D disassembly tool to

release Rear cover hook from

disassemble hole on bottom

Unplug the connectors

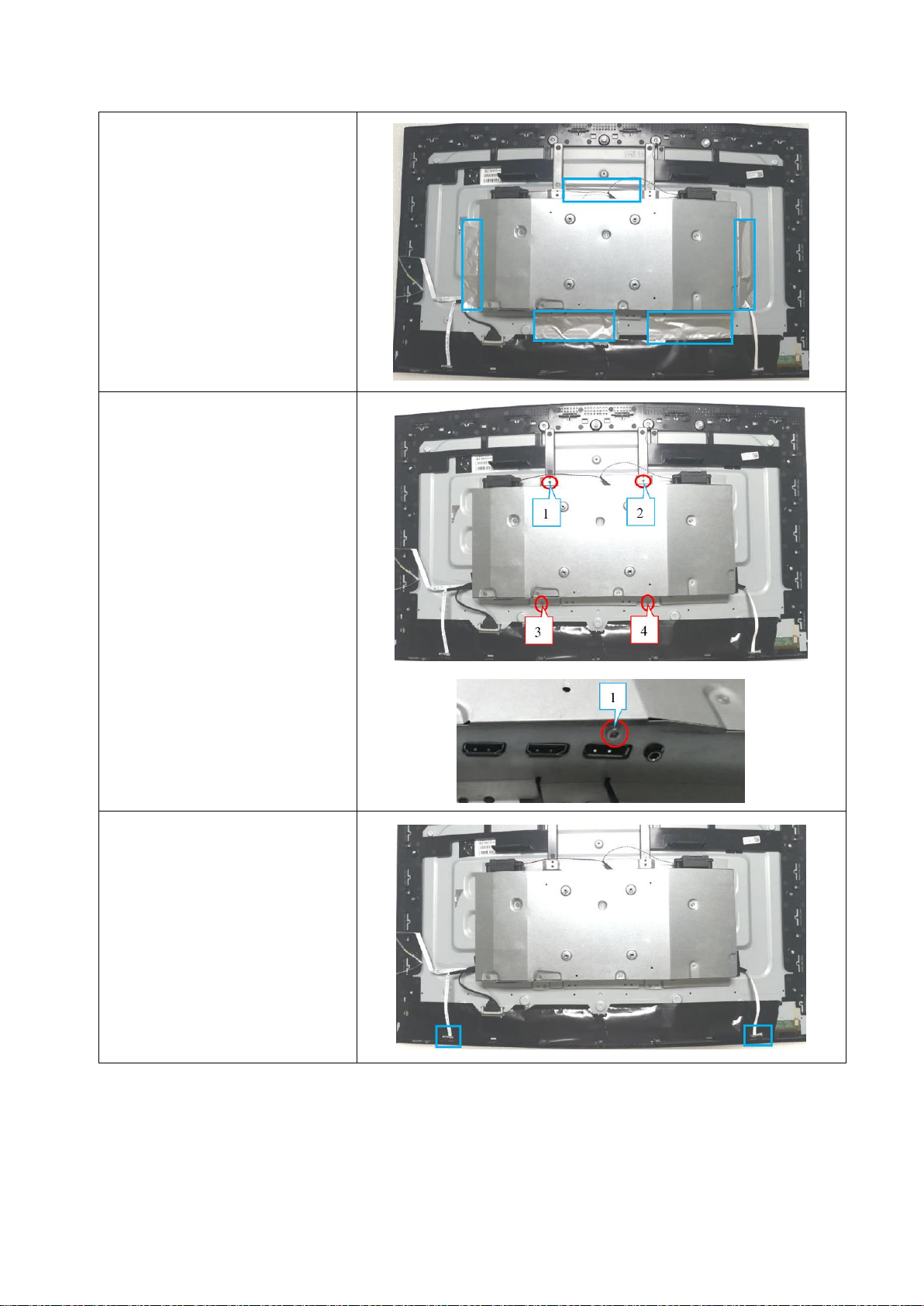

Remove All tape and foil

Remove All screw.

Tool : Screwdriver #2

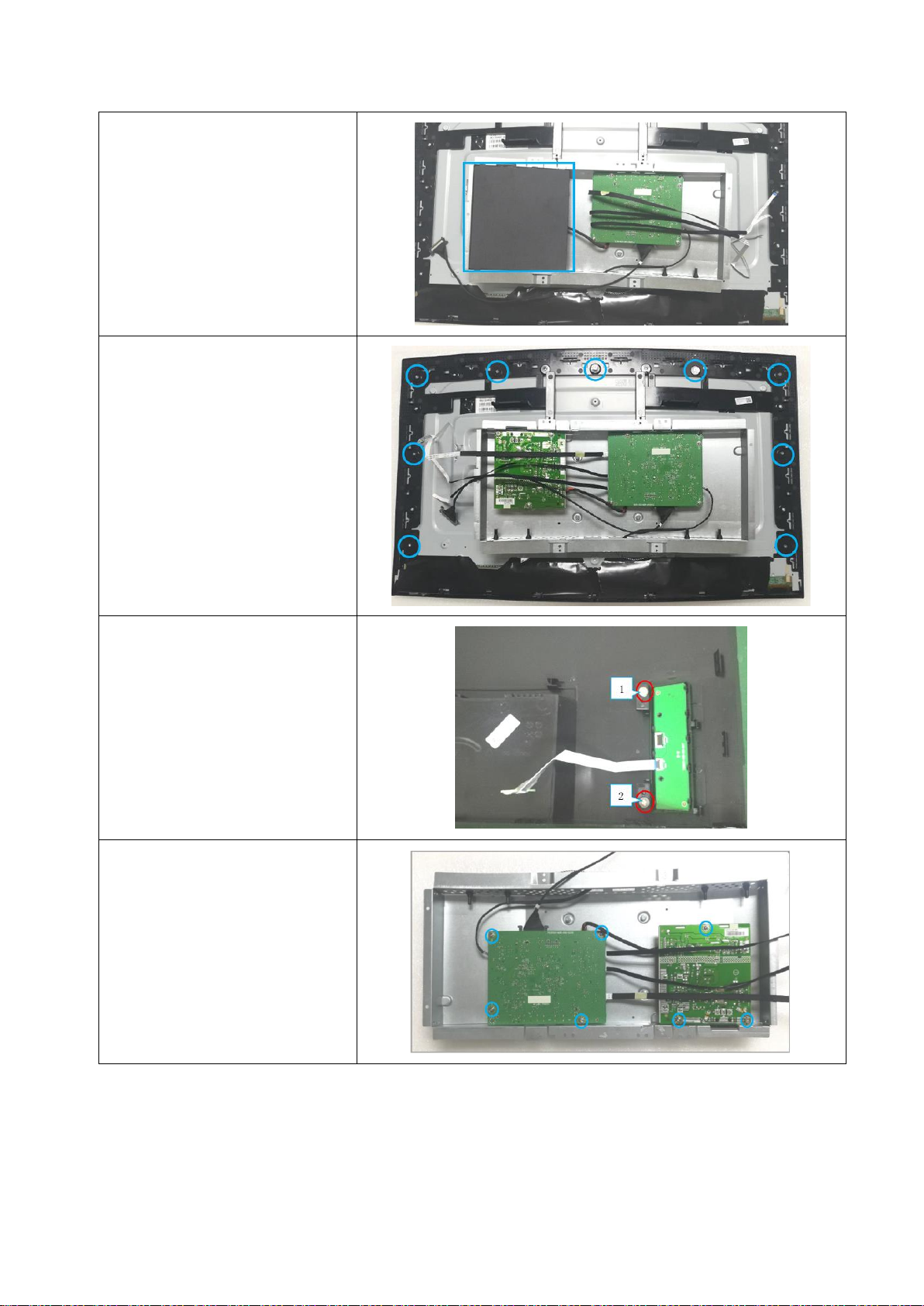

Unplug the connectors.

Take out the Mylar.

Remove All screw.

Tool : Screwdriver #2

Remove All screw.

Tool : Screwdriver #2

Remove All screw.

Tool : Screwdriver #2

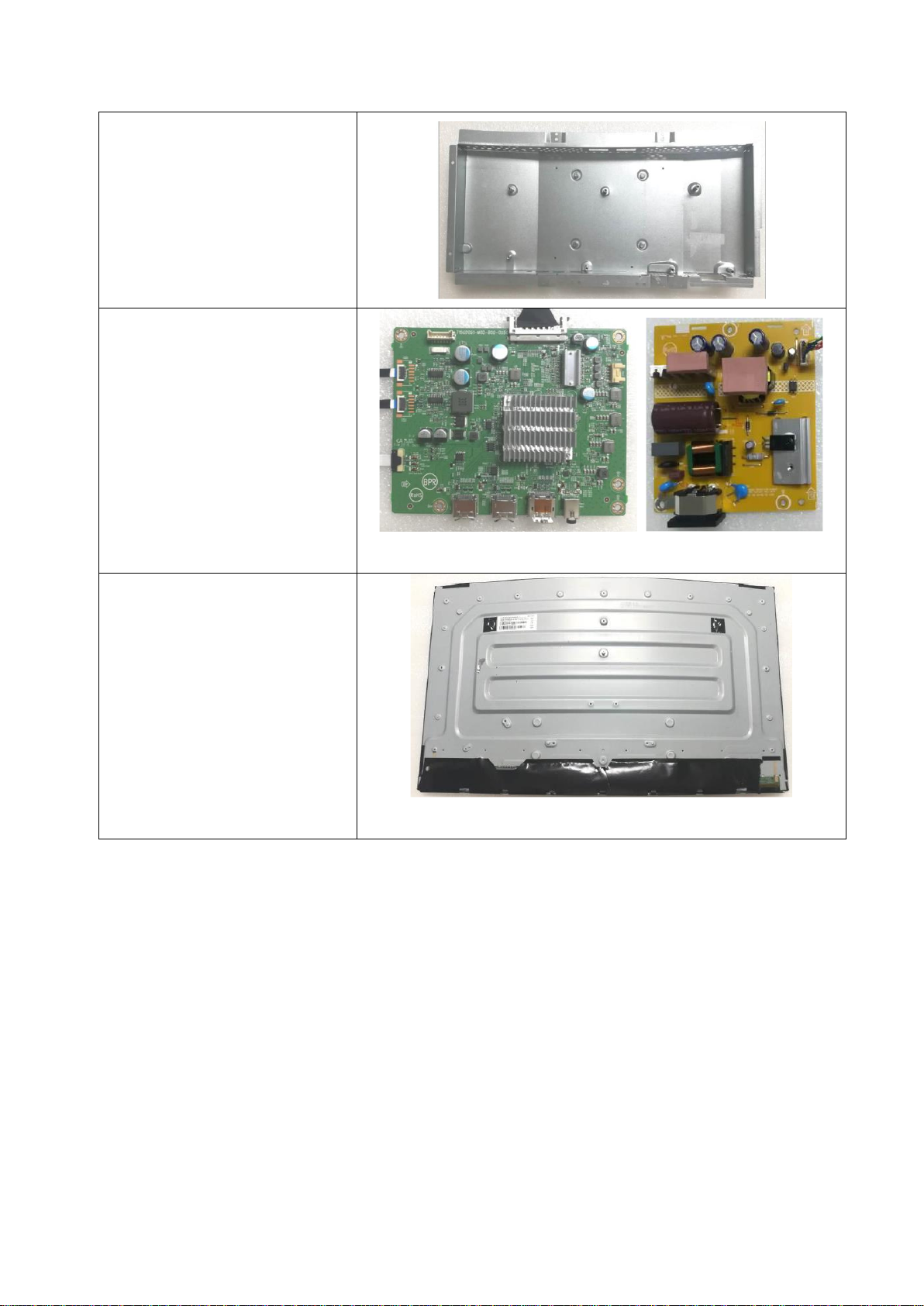

Take out PCB and Peel off all

mylar.

The Main board and the Power

board

The Panel
